راهنمای مشکلات رایج کلید های حفاظت جریان نشتی

راهنمای مشکلات رایج کلید های حفاظت جریان نشتی

با پیشرفت فناوری و افزایش استفاده از برق در صنعت، خانه‌ها و محیط‌های کاری، ایمنی و اجتناب از خطرات برق یکی از مهم‌ترین اولویت‌ها در زمینه‌های مختلف شده است. یکی از ابزارهای حیاتی در این راستا، سوئیچ‌های حفاظتی جریان نشتی (RCCB) می‌باشند که به طور مداوم مانع از وقوع حوادث جدی مرتبط با جریان نشتی و برق‌گرفتگی می‌شوند.

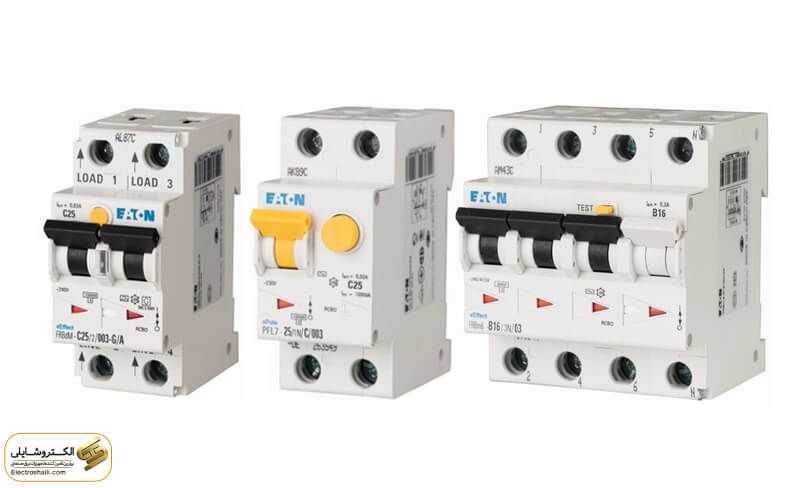

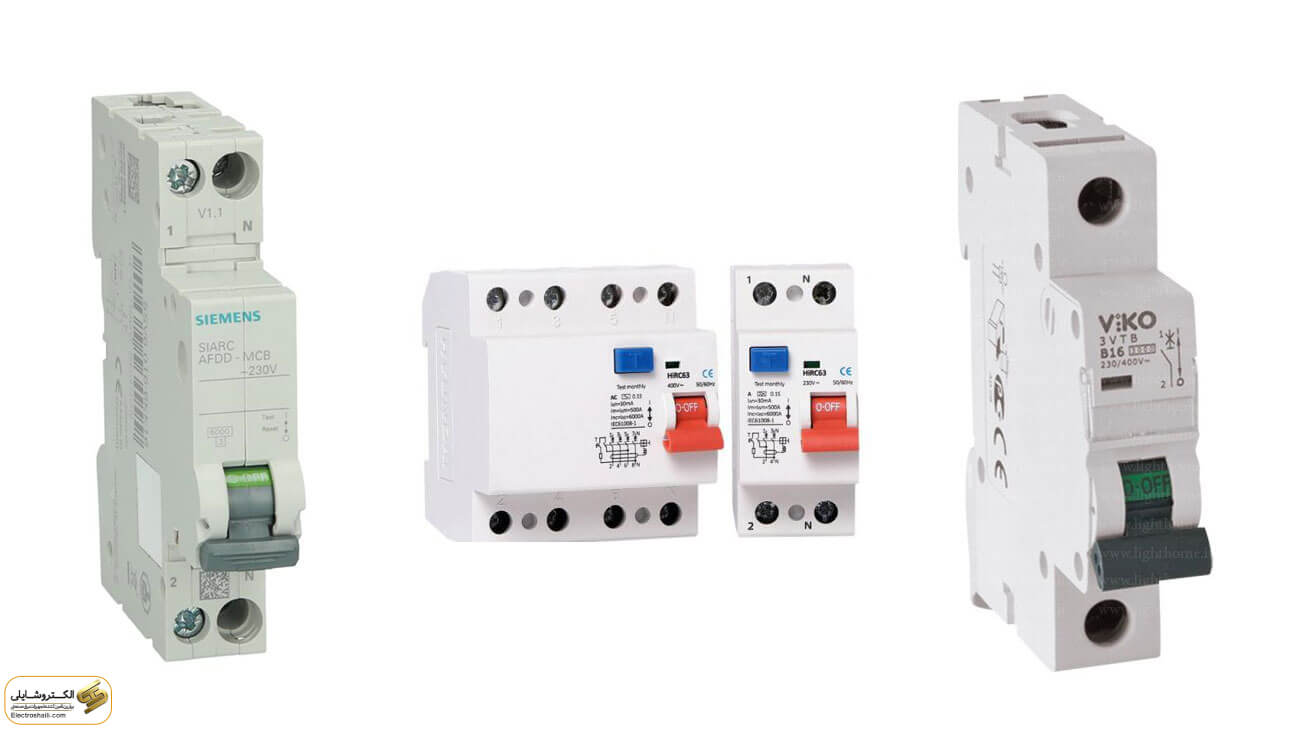

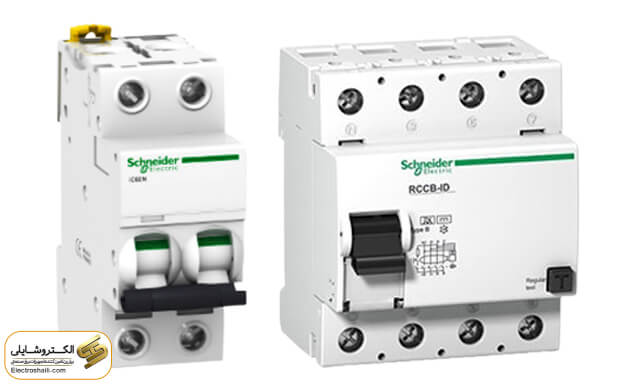

سوئیچ‌های حفاظتی جریان نشتی یا همان کلید محافظ جان (RCCB)، به عنوان قطع‌کننده‌های مدار جریان باقی‌مانده، قادر به شناسایی جریان‌های نشتی به زمین و جلوگیری از خطرات مربوط به آنها هستند. این تجهیزات باعث کاهش احتمال وقوع اتصالات ناخواسته بین قسمت‌های برق دار و زمین، که می‌تواند به برق‌گرفتگی، انفجار و حوادث جدی دیگر منجر شود، می‌شوند.

در این مقاله، به بررسی مشکلات رایجی که ممکن است در سوئیچ‌های حفاظتی جریان نشتی رخ دهد، و راهکارهایی برای شناسایی و رفع آنها خواهیم پرداخت. این مطالعه با هدف بهبود ایمنی و عملکرد سیستم‌های الکتریکی انجام شده و به عنوان راهنمایی برای افرادی که مسئولیت نگهداری و عیب‌یابی سیستم‌های الکتریکی را دارند، مورد استفاده قرار خواهد گرفت.

خطاهای زمین و جریان های نشتی

علت: خطاهای زمین و جریان های نشتی در شبکه‌های الکتریکی معمولاً به دلیل اتصالات نادرست یا ناکارآمد، عیب‌های سیم‌ها و تجهیزات، و وجود موارد زغالی یا آسیب‌های فیزیکی در سیستم الکتریکی رخ می‌دهند. زمینهای الکتریکی معمولاً به عنوان مسیر بازگشت جریان برق در صورت حدوث خطا در سیستم الکتریکی عمل می‌کنند. اما هنگامی که اتصالات یا دستگاه‌ها دچار خطا شده و جریان برق به جای رویه معمول به زمین می‌گردد، خطر جریان نشتی بوجود می‌آید. این مشکلات می‌توانند منجر به خطرات جدی مانند برق‌گرفتگی و حوادث برقی شوند.

راه حل:

بررسی علائم زغالی، سیم های فرسوده و اتصالات شل: این اقدام اولیه برای شناسایی عیب‌های فیزیکی در سیستم الکتریکی است که می‌تواند به جریان نشتی منجر شود.

تست مقاومت عایق با استفاده از مولتی‌متر دیجیتال: با استفاده از این تجهیزات، مقاومت عایق بخش‌های مختلف سیستم الکتریکی بررسی می‌شود تا از وجود هر گونه نشتی برق اطمینان حاصل شود.

استفاده از گیره نشتی متر برای اندازه‌گیری جریان نشتی: این ابزارها به صورت مستقیم جریان برق نشتی را اندازه‌گیری می‌کنند و در صورت وجود جریان بیش از حد، هشدار می‌دهند.

استفاده از ردیاب مدار یا تون ژنراتور برای شناسایی خطاهای زمین: این ابزارها با ایجاد سیگنال‌های تست، به شناسایی اتصالات نادرست و خطاهای زمین کمک می‌کنند.

اجرای آزمایش مگر برای ارزیابی یکپارچگی عایق: این آزمایش با اعمال ولتاژهای مختلف به سیستم الکتریکی، عیب‌یابی عایق را بسیار ساده‌تر می‌کند و از جریان نشتی جلوگیری می‌کند.

نفوذ رطوبت و آب

علت: نفوذ رطوبت و آب به سیستم الکتریکی معمولاً به دلیل عدم محافظت صحیح در برابر شرایط محیطی و وجود ترک‌ها یا لغزش‌ها در سیم‌ها و اتصالات رخ می‌دهد. آب و رطوبت می‌تواند به سرعت به داخل قطعات الکتریکی نفوذ کرده و با ایجاد اتصالات الکتریکی غیر مناسب، موجب کوتاه شدن و دچار شدن سیستم شود. همچنین، ترک‌ها و لغزش‌ها در سیم‌ها و اتصالات می‌توانند از طریق آب و رطوبت بیشتر ایجاد شوند که این وضعیت را تشدید می‌کند.

راه حل:

نصب قطعات الکتریکی در محافظ‌های ضدآب: استفاده از محافظ‌های ضدآب برای قطعات الکتریکی مهم است، زیرا این محافظ‌ها مانع از ورود رطوبت و آب به داخل قطعات می‌شوند.

بستن درست ورودی کابل و جعبه‌های اتصال: اطمینان حاصل کنید که ورودی کابل‌ها و جعبه‌های اتصال به دیواره‌ها یا سطوح دیگر به درستی بسته شده و هر گونه لغزش یا ترک در این نقاط را برطرف کنید.

قرار دادن پریزها و کلیدها در ارتفاعات بالاتر از سطح آب: برای جلوگیری از ورود آب به پریزها و کلیدها، آن‌ها را در ارتفاعات بالاتر از سطح آب قرار دهید. این اقدام باعث می‌شود که آب نتواند به آسانی وارد دستگاه‌های الکتریکی شود.

استفاده از پوشش‌های ضدآب برای محافظت در فضای باز: در مواردی که قرار است قطعات الکتریکی در معرض آب و باران قرار گیرند، از پوشش‌های ضدآب مانند جعبه‌ها و حافظه‌های ضدآب استفاده کنید تا از ورود آب به داخل سیستم جلوگیری شود.

اضافه بار و عدم تعادل مدار

علت: اضافه بار و عدم تعادل مدار معمولاً به دلیل استفاده بیش از حد از تجهیزات الکتریکی یا بارگذاری زیاد مدارها رخ می‌دهد. هنگامی که تجهیزات الکتریکی بیش از حد برق مصرف می‌کنند، مدارها با بار اضافی برای تأمین نیازهای برقی آنها مواجه می‌شوند. این اضافه بار می‌تواند باعث افزایش دما، کاهش عمر مفید تجهیزات، و حتی خطرات برق گرفتگی و حوادث برقی شود. همچنین، عدم تعادل در مدارها می‌تواند به دلیل تفاوت‌های در جریان برق بین مسیرها یا قسمت‌های مختلف مدار رخ دهد، که باعث کاهش کارایی و ایمنی سیستم می‌شود.

راه حل:

اجتناب از بارگذاری بیش از حد مدارها: اجتناب از اضافه کردن تجهیزات بیش از حد به یک مدار الکتریکی و استفاده از تجهیزات با مصرف برق مناسب می‌تواند از اضافه بار و عدم تعادل در مدارها جلوگیری کند.

استفاده از قطع کننده‌های مدار یا فیوزهای صحیح: استفاده از قطع کننده‌های مدار یا فیوزهای با رتبه بندی صحیح می‌تواند مدارها را در برابر اضافه بار و حفاظت کند. این وسایل در صورت بارگذاری بیش از حد یا عدم تعادل در مدار فعال می‌شوند و از خطرات برق گرفتگی و آتش‌سوزی جلوگیری می‌کنند.

کاهش بار در زمان‌های اوج: اجرای کنترل مصرف برق و کاهش بار در زمان‌های پرفشاری می‌تواند از اضافه بار و عدم تعادل در مدارها جلوگیری کند.

ارتقای سیم‌کشی و پریزها در صورت لزوم: در صورت نیاز، ارتقای سیم‌کشی و پریزها به منظور تطابق با نیازهای برقی مدارها و جلوگیری از اضافه بار و عدم تعادل مدار می‌تواند موثر باشد.

دستگاه‌های معیوب

علت: دستگاه‌های معیوب می‌توانند به دلیل تولید نامناسب یا ناهماهنگی در فرآیند ساخت، خرابی در تجهیزات یا استفاده از مواد اولیه با کیفیت پایین، علت ایجاد مشکلات در سوئیچ‌های حفاظتی شوند. این دستگاه‌ها ممکن است باعث خاموش شدن تکراری سوئیچ‌های حفاظتی شوند و به تناوب باز و بسته شوند.

راه حل:

جدا کردن همه دستگاه‌ها و بررسی مجدد آنها: ابتدا همه دستگاه‌ها را از منابع برق جدا کنید و آنها را یکی یکی دوباره وصل کنید. این کار به شما کمک می‌کند تا دستگاهی که مشکل ساز است را شناسایی کنید.

بررسی دستگاه مشکوک: هنگامی که یک دستگاه ناهنجار شناسایی شود، آن را به دقت بررسی کنید. بررسی ظاهر دستگاه برای آسیب‌ها، خرابی‌ها و ناهنجاری‌های قابل مشاهده از جمله اقداماتی است که می‌توانید انجام دهید.

اجرای آزمایش‌های الکتریکی: اجرای آزمایش‌های الکتریکی جداگانه بر روی دستگاه معیوب می‌تواند به شما کمک کند تا عیوب داخلی را تأیید کنید. برای مثال، از مولتی‌متر برای اندازه‌گیری مقاومت، ولتاژ و جریان استفاده کنید. این آزمایش‌ها به شناسایی عیوب داخلی مانند اتصالات کوتاه یا بیش‌رفتگی در مدار کمک می‌کنند.

انفجار کلیدها

علت:  انفجار کلیدها معمولاً به دلیل افزایش ناگهانی جریان الکتریکی یا وجود عیوب در داخل کلیدها رخ می‌دهد. این افزایش ناگهانی جریان الکتریکی ممکن است ناشی از بارگذاری بیش از حد مدار یا وجود اتصالات کوتاه باشد. همچنین، عیوب در ساختار داخلی کلیدها می‌تواند به دلیل استفاده از مواد نامناسب، ضعف در اتصالات یا خرابی در قطعات الکترونیکی باشد.

راه حل:

استفاده از کلیدهای با کیفیت: استفاده از کلیدهای با کیفیت و مطابق با استانداردهای مورد نیاز می‌تواند از احتمال انفجار کلیدها جلوگیری کند. کلیدهای با برچسب‌های معتبر و تأیید شده توسط مراجع معتبر برای استفاده در شرایط الکتریکی خاص را انتخاب کنید.

اجرای تست‌های منظم: برای اطمینان از عملکرد صحیح کلیدها، تست‌های منظمی انجام دهید. این تست‌ها می‌توانند شامل بررسی عملکرد فیزیکی کلیدها، بررسی جریان الکتریکی، و بررسی سیم‌کشی داخلی کلیدها باشند. همچنین، تست‌های الکتریکی با استفاده از تجهیزات مناسب می‌تواند به شناسایی هر گونه عیوب داخلی کلیدها کمک کند.

توصیه‌های اضافی

اقدامات ایمنی: همیشه منبع تغذیه اصلی را قبل از انجام هر گونه کار خاموش کنید، به خصوص در صورت انجام کارهای مرتبط با تعمیرات یا نگهداری در سیستم‌های الکتریکی. در هنگام کار با کلیدهای حفاظتی RCCB، از تجهیزات محافظ شخصی مانند دستکش‌های الکتریکی و عینک ایمنی استفاده کنید تا خود و دیگران را در برابر خطرات الکتریکی محافظت کنید.

نصب و آزمایش: هنگام نصب کلیدهای حفاظتی RCCB، دستورالعمل‌های سازنده را به دقت دنبال کنید تا نصب به درستی انجام شود و عملکرد صحیح را تضمین کنید. همچنین، به طور منظم کلیدهای حفاظتی RCCB را با استفاده از دکمه تست داخلی آن‌ها تست کنید. این عملیات تست به شما کمک می‌کند تا اطمینان حاصل کنید که عملکرد کلیدهای حفاظتی به مطابقت با انتظارات شماست و در صورت نیاز، به موقع تعمیر یا تعویض شوند.

تعمیر و نگهداری: بازرسی‌های منظم را برای شناسایی نشانه‌های سایش، آسیب یا شل شدن اتصالات در کلیدهای حفاظتی RCCB برنامه‌ریزی کنید. همچنین، آزمایش‌های عملکردی را به صورت دوره‌ای تکرار کنید تا از صحت عملکرد کلیدهای حفاظتی اطمینان حاصل کنید. این اقدامات نگهداری به شناسایی و رفع مشکلات قبل از ایجاد خطرات جدی مرتبط با سیستم‌های الکتریکی کمک می‌کند و امنیت و قابلیت اطمینان سیستم‌های الکتریکی را افزایش می‌دهد.

جمع بندی

این مقاله به بررسی مشکلات رایجی که در کلیدهای حفاظتی جریان نشتی اتفاق می‌افتد، می‌پردازد و راه‌حل‌های مرتبط با آنها را ارائه می‌دهد. این مشکلات شامل خطاهای زمین و جریان های نشتی، نفوذ رطوبت و آب، اضافه بار و عدم تعادل مدار، دستگاه‌های معیوب، و انفجار کلیدها می‌شود.

با آگاهی از علل این مشکلات و اجرای راه‌حل‌های مناسب، می‌توان ایمنی و قابلیت اطمینان سیستم‌های الکتریکی را افزایش داد. از جمله راه‌حل‌های مورد پیشنهاد در این مقاله می‌توان به استفاده از کلیدهای با کیفیت و استاندارد، اجرای تست‌های منظم برای عملکرد کلیدها، و اجرای اقدامات ایمنی هنگام کار با کلیدهای حفاظتی اشاره کرد.

با رسیدگی به این مشکلات و اجرای راه‌حل‌های مناسب، می‌توان خطرات برق گرفتگی و آتش‌سوزی را کاهش داد و عملکرد ایمنی سیستم‌های الکتریکی را بهبود بخشید. امیدواریم که این مقاله به شما کمک کرده باشد تا با مشکلات رایج کلیدهای حفاظت جریان نشتی آشنا شوید و بهترین راه‌حل را برای آنها انتخاب کنید.
