همه چیز در مورد رله‌ های فرکانسی

رله‌ های فرکانسی از جمله ابزارهای حیاتی در عرصه برق و الکترونیک به شمار می‌آیند که در کنترل و مدیریت جریان‌ها و ولتاژها بکار می‌روند. این تکنولوژی که از دهه‌ها پیش مورد استفاده قرار گرفته است، با تکیه بر اصول فیزیکی و الکترونیکی، توانسته است توسعه یافته و نقش بارزی را در صنایع مختلف ایفا کند. از کاربردهای اصلی آن در برق صنعتی و اتوماسیون، به کنترل دستگاه‌های الکتریکی، سیستم‌های اتوماسیون صنعتی، و حفاظت در برابر خطرات الکتریکی اشاره کرد. در این مقاله، به معرفی رله‌های فرکانسی، تاریخچه تکوین آنها، انواع مختلف، مزایا و معایب، معرفی برندهای برتر، کاربردها، نحوه عملکرد و ساختار آنها خواهیم پرداخت. این مقاله با هدف بررسی جامع این تکنولوژی، به خوانندگان اطلاعاتی راجع به یکی از ابزارهای مهم در عرصه برق و الکترونیک ارائه می‌دهد.

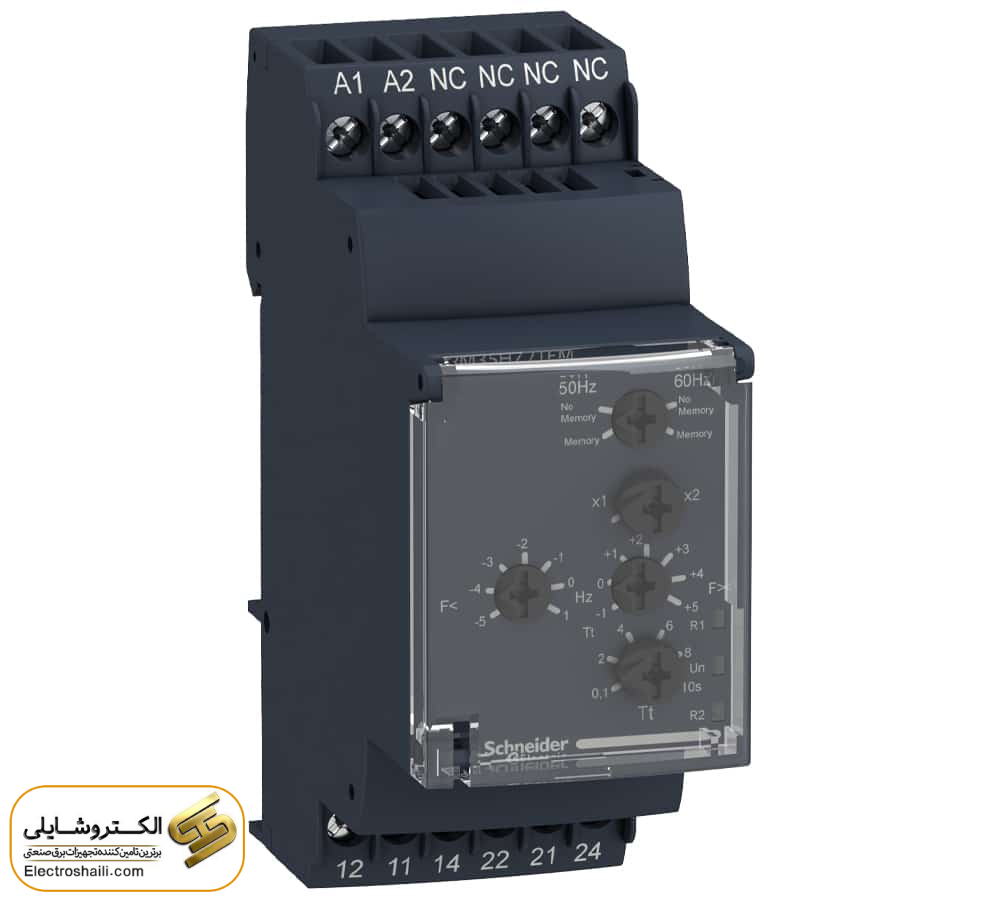

تعریف و نحوه عملکرد رله های فرکانسی

رله‌های فرکانسی، ابزارهای الکترونیکی هستند که در عملکرد خود به فرکانس‌های مختلف حساس هستند و برای کنترل و مدیریت ادوات الکتریکی و الکترونیکی به کار می‌روند. این دستگاه‌ها بر اساس اصول الکترونیکی و فیزیکی عمل می‌کنند و برای انتقال سیگنال‌های الکتریکی با فرکانس‌های مختلف استفاده می‌شوند. عملکرد رله‌های فرکانسی تحت تأثیر ورودی‌های الکتریکی قرار می‌گیرد که معمولاً شامل ولتاژ و جریان است و با وجود ورودی‌های با فرکانس‌های متفاوت، عملکرد و خروجی آن‌ها نیز به‌طور متناسب تغییر می‌کند. این رله‌ها از موادی مانند ترانزیستورها، ماسفت‌ها و تریستورها ساخته می‌شوند و در انواع مختلف برای کاربردهای متنوعی مورد استفاده قرار می‌گیرند، از جمله کنترل دستگاه‌های الکتریکی در صنایع مختلف مانند صنایع خودروسازی، صنعت برق، و سیستم‌های کنترل و اتوماسیون.

نحوه عملکرد رله‌های فرکانس بر اساس مراحل زیر توضیح داده می‌شود:

اندازه‌گیری فرکانس: رله‌های فرکانس با استفاده از سنسورها یا مدارهای الکترونیکی مخصوص، فرکانس سیستم الکتریکی را اندازه‌گیری می‌کنند. این اندازه‌گیری می‌تواند مستقیم باشد، به این معنا که فرکانس به صورت مستقیم توسط رله اندازه‌گیری می‌شود، یا غیر مستقیم باشد، به این معنا که فرکانس بر اساس مشاهده شکل موج ولتاژ یا جریان محاسبه می‌شود.

مقایسه با محدوده تعیین شده: فرکانس اندازه‌گیری شده با محدوده از پیش تعیین شده مقایسه می‌شود. اگر فرکانس در محدوده مشخص شده باشد، هیچ اقدامی انجام نمی‌شود و سیستم به طور معمول ادامه می‌یابد. اما اگر فرکانس از این محدوده خارج شود، مرحله بعدی فعال می‌شود.

 فعال‌سازی عملکرد حفاظتی: در صورتی که فرکانس از محدوده تعیین شده خارج شود، مولفه حفاظتی رله فعال می‌شود. این مولفه می‌تواند یک قطع‌کننده مدار، یک کلید یا هر دستگاه دیگری باشد که توسط رله کنترل می‌شود. هدف این مرحله جلوگیری از آسیب به تجهیزات الکتریکی و حفظ پایداری سیستم است.

انجام عملیات حفاظتی: پس از فعال شدن مولفه حفاظتی، عملیات حفاظتی مورد نیاز انجام می‌شود. این شامل قطع یا قطع موقت برق، جدا کردن تجهیزات از شبکه یا هر عملیات دیگری است که برای جلوگیری از خسارت به تجهیزات یا سیستم الکتریکی لازم است.

به طور کلی، رله‌های فرکانس با اندازه‌گیری و مقایسه فرکانس سیستم الکتریکی و انجام عملیات حفاظتی مورد نیاز، به پایداری و ایمنی سیستم کمک می‌کنند. این دستگاه‌ها به صورت خودکار عمل می‌کنند و بدون نیاز به دخالت انسانی، خطرات و خسارات ناشی از نوسانات فرکانس را کاهش می‌دهند.

تاریخچه رله های فرکانسی

تاریخچه رله‌های فرکانس به دوران اوایل قرن بیستم بازمی‌گردد، زمانی که مهندسان برق مبادرت به ابداع این دستگاه‌ها کردند. این توسعه‌ها در طی سالیان متوالی، از فناوری‌های الکترومکانیکی به الکترونیکی و سپس به دیجیتالی پیشرفت کردند.

توسعه اولیه: مفهوم حفاظت از فرکانس به اوایل قرن بیستم بازمی‌گردد، زمانی که مهندس برق آلمانی-آمریکایی چارلز پروتئوس اشتاینمتز رله فرکانس را ابداع کرد. این توسعه برای مدیریت عملکرد ژنراتورها در محدوده فرکانس زیر بسیار اهمیت داشت.

حفاظت انتخابی: تولد حفاظت انتخابی به حدود سال ۱۸۹۹ نسبت داده می‌شود، زمانی که نیروگاه‌های نیاگارا به حفاظت خط انتخابی برای شبکه ۱۱ کیلوولت خود نیاز داشتند. این امر با استفاده نوآورانه از رله‌های جریان و زمان به دست آمد که نقطه عطفی در تاریخ رله‌های حفاظتی بود.

رله‌های جهت‌دار: در حدود سال ۱۹۰۳، رله‌های جهت که به عنوان رله‌های القایی نیز شناخته می‌شوند، معرفی شدند. این رله‌ها عمدتاً برای خاموش کردن ژنراتورهایی که با معکوس کردن جهت انرژی به طور موازی کار می‌کردند، استفاده می‌شد که یک پیشرفت قابل توجه در زمینه رله‌های حفاظتی بود.

رله‌های حفاظت استاتیک: اواخر دهه ۱۹۵۰ شاهد ظهور رله‌های حالت جامد بود که با استفاده از قطعات الکترونیکی مانند دیودها، ترانزیستورها و تقویت‌کننده‌های عملیاتی مشخص می‌شدند. این رله‌ها انعطاف‌پذیری بیشتری را ارائه می‌دهند و بسیاری از معایب رله‌های الکترومکانیکی را از بین می‌برند.

رله‌های حفاظتی دیجیتال: ورود به دهه ۱۹۶۰ و اوایل دهه ۱۹۷۰ شاهد انتقال به رله‌های حفاظتی دیجیتال بودیم. اولین رله حفاظتی کاملاً دیجیتال تجاری در سال ۱۹۸۴ توسط آزمایشگاه مهندسی شوایتزر (SEL) معرفی شد. این رله‌ها نشان‌دهنده جهش قابل‌توجهی در فناوری هستند که امکان تقلید عملکرد بسیاری از رله‌های الکترومکانیکی گسسته را در یک دستگاه فراهم می‌کنند.

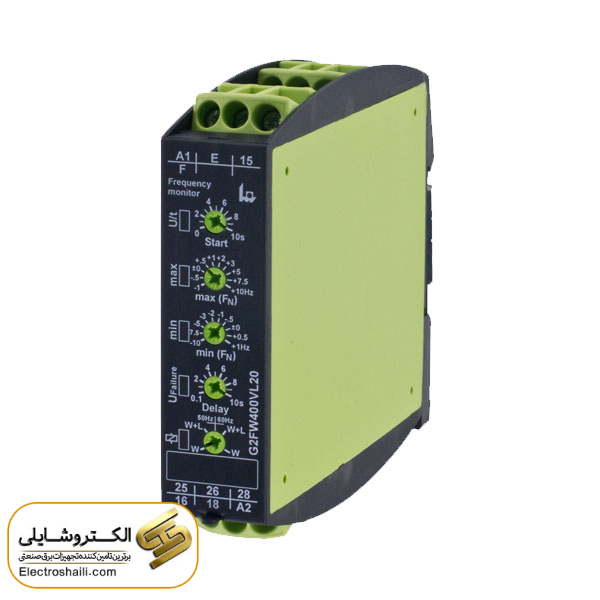

ساختار و اجزا رله های فرکانسی

در ساختار عمومی، یک رله از چندین جزء کلیدی تشکیل شده است که با همکاری، عملکرد حفاظتی خود را انجام می‌دهند. این اجزاء شامل:

1. سیم پیچ: یک سیم پیچ سیمی است که با عبور جریان الکتریکی از آن، میدان مغناطیسی ایجاد می‌شود. این میدان مغناطیسی برای فعال کردن آرمیچر رله استفاده می‌شود.
2. آرمیچر: قسمت متحرک رله که توسط میدان مغناطیسی تولید شده، فعال می‌شود. این قسمت به صورت مکانیکی به کنتاکت‌های رله متصل می‌شود.
3. کنتاکت‌ها: نقاطی که رله مدار را ایجاد یا قطع می‌کنند. این کنتاکت‌ها می‌توانند در حالت باز یا بسته باشند.
4. فنر: فنر آرمیچر را در جای خود نگه می‌دارد و اطمینان حاصل می‌کند که تماس‌های رله در یک موقعیت خاص در هنگام قطع برق رله قرار می‌گیرند. همچنین برای تنظیم ویژگی‌های سوئیچینگ رله نیز مورد استفاده قرار می‌گیرد.
5. یوغ: این جزء یک مسیر کم رغبتی را برای شار مغناطیسی فراهم می‌کند و به میدان مغناطیسی تولید شده توسط سیم پیچ اجازه می‌دهد تا آرمیچر را فعال کند.

در مورد رله‌های فرکانس، این اجزاء اصلی همچنین با اجزاء اضافی یا اصلاح‌شده ترکیب می‌شوند تا به نظارت بر فرکانس سیستم الکتریکی بپردازند و در صورت نیاز، اقدامات حفاظتی را انجام دهند. این اجزاء اضافی عبارتند از:

1. جزء اندازه‌گیری فرکانس: برای اندازه‌گیری فرکانس سیستم الکتریکی طراحی شده است، می‌تواند یک دستگاه اندازه‌گیری فرکانس مستقیم یا روشی غیر مستقیم باشد که فرکانس را بر اساس شکل موج ولتاژ یا جریان محاسبه می‌کند.
2. مقایسه‌کننده یا پردازشگر: این مولفه فرکانس اندازه‌گیری شده را با یک محدوده از پیش تعریف شده مقایسه می‌کند و در صورت خارج شدن از این محدوده، اقدامات حفاظتی را فعال می‌کند.
3. مولفه عمل حفاظتی: این می‌تواند یک قطع کننده مدار، یک کلید یا دستگاه دیگری باشد که توسط رله کنترل می‌شود تا عیب یا اختلال را از بقیه سیستم جدا کند.

اصول عملکرد یک رله فرکانس شامل نظارت مداوم بر فرکانس سیستم الکتریکی است. هنگامی که فرکانس از محدوده از پیش تعریف شده منحرف می‌شود، مقایسه‌کننده یا پردازشگر رله، مولفه عمل حفاظتی را فعال می‌کند تا خطا یا اختلال را جدا کند و باعث جلوگیری از آسیب به تجهیزات الکتریکی و حفظ پایداری سیستم قدرت شود.

کاربرد های رله های فرکانسی

کاربرد اصلی رله‌های فرکانس در صنعت برق و انرژی است و این دستگاه‌ها به عنوان بخشی اساسی از سیستم‌های حفاظتی استفاده می‌شوند. برخی از کاربردهای اصلی آنها عبارتند از:

حفاظت سیستم‌های نیروگاهی: رله‌های فرکانس برای نظارت و حفاظت از نیروگاه‌ها و تجهیزات آنها استفاده می‌شوند. آنها به طور مداوم فرکانس سیستم‌های الکتریکی را نظارت می‌کنند و در صورت از دست دادن یا اختلال در فرکانس، اقدامات حفاظتی را به طور خودکار اجرا می‌کنند تا تجهیزات را از آسیب جلوگیری کنند.

حفاظت تولیدکننده‌های برق: رله‌های فرکانس برای مانیتورینگ و حفاظت از تولیدکننده‌های برق مانند ژنراتورها و توربین‌ها استفاده می‌شوند. آنها می‌توانند تغییرات ناشی از بار برق، ناهمواری‌ها در شبکه، یا خرابی‌های داخلی را تشخیص داده و اقدامات لازم را انجام دهند تا از آسیب به تجهیزات جلوگیری کنند.

حفاظت از شبکه برق: این رله‌ها برای محافظت از شبکه‌های برق مورد استفاده قرار می‌گیرند، به طوری که در صورت وقوع حوادثی مانند کاهش فرکانس، افزایش ولتاژ یا عدم تعادل بار، اقدامات حفاظتی لازم را انجام می‌دهند تا از خطرات و خسارات ناشی از این حوادث جلوگیری کنند.

کنترل فرکانس: رله‌های فرکانس همچنین برای کنترل و مدیریت فرکانس سیستم‌های الکتریکی استفاده می‌شوند. آنها می‌توانند تنظیمات و تغییراتی را اعمال کنند تا فرکانس سیستم را در محدوده مطلوبی نگه دارند و از نوسانات ناخواسته جلوگیری کنند.

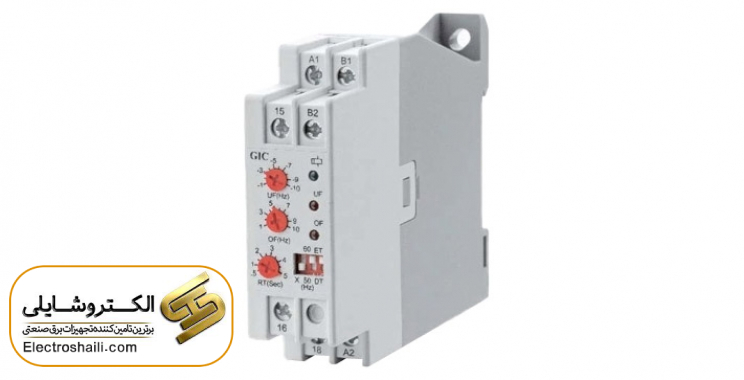

انواع رله های فرکانسی

رله‌های فرکانس به دو نوع اصلی طبقه‌بندی می‌شوند بر اساس عملکرد حفاظتی خود:

رله زیر فرکانس:

• این نوع رله برای نظارت بر فرکانس سیستم الکتریکی طراحی شده است و زمانی فعال می‌شود که فرکانس به زیر یک آستانه مشخص از پیش تعیین شده کاهش می‌یابد.
• اقدامات حفاظتی مانند کاهش بار برای جلوگیری از فروپاشی سیستم در صورت منابع تغذیه ناکافی را آغاز می‌کند.
• این رله‌ها برای حفظ پایداری شبکه، تضمین عملکرد مداوم و قابل اعتماد سیستم‌های تولید و توزیع برق با محافظت از ژنراتورها در برابر شرایط فرکانس بسیار اساسی هستند.

رله اضافه فرکانس:

• این نوع رله‌ها فرکانس سیستم را کنترل می‌کنند و زمانی فعال می‌شوند که فرکانس از حد بالایی از پیش تعیین شده فراتر می‌رود.
• اقداماتی مانند کاهش خروجی ژنراتور یا کاهش بار برای جلوگیری از بارگذاری بیش از حد و حفظ ثبات سیستم را آغاز می‌کنند.
• این رله‌ها برای مدیریت تغییر در منابع تغذیه، به ویژه در شرایطی که تولید بیش از حد یا کاهش ناگهانی بار وجود دارد، ضروری هستند.

هر دو نوع رله فرکانس اجزای ضروری در حفاظت از سیستم قدرت را دارند و تضمین می‌کنند که فرکانس در محدوده ایمن و قابل اجرا باقی می‌ماند. این رله‌ها نقش حیاتی در کاربردهای مختلف از جمله حفاظت از تولید برق، پایداری انتقال و توزیع، کیفیت برق صنعتی و تجاری، یکپارچه‌سازی انرژی‌های تجدیدپذیر، کنترل ریزشبکه و غیره ایفا می‌کنند.

مزایا و معایب رله های فرکانسی

مزایا:

حفاظت از سیستم: رله‌های فرکانس امکان حفاظت از سیستم در برابر انحرافات فرکانس را فراهم می‌آورند، که می‌تواند از ناپایداری سیستم و آسیب به تجهیزات جلوگیری کند.

بهبود پایداری: با کنترل و نظارت بر فرکانس شبکه، رله‌های فرکانس به بهبود پایداری سیستم قدرت کمک می‌کنند، به ویژه در شبکه‌های انتقال و توزیع.

حفاظت از تجهیزات: این رله‌ها از تجهیزات الکتریکی در برابر آسیب ناشی از عملکرد نامطلوب فرکانس محافظت می‌کنند، از جمله ژنراتورها و ترانسفورماتورها.

افزایش قابلیت اطمینان: با تضمین فرکانس در محدوده ایمن، رله‌های فرکانس به افزایش قابلیت اطمینان کلی شبکه برق کمک می‌کنند.

معایب:

پیچیدگی و هزینه: طراحی و پیاده‌سازی رله‌های فرکانس ممکن است پیچیده و هزینه‌بر باشد، به‌ویژه در سیستم‌های با نوسانات فرکانس بالا یا در جاهایی که کنترل دقیق فرکانس لازم است.

خطر قطع کاذب: وجود خطر قطع کاذب ممکن است منجر به خاموش شدن غیرضروری تجهیزات شود، زیرا رله ممکن است شرایط فرکانس عادی را به اشتباه به عنوان انحراف تشخیص دهد.

زمان پاسخ محدود: زمان پاسخگویی رله‌های فرکانس ممکن است در سیستم‌هایی که نیاز به پاسخ سریع به تغییرات فرکانس دارند، محدود باشد.

الزامات نگهداری: رله‌های فرکانس برای دقت و قابلیت اطمینان، نیاز به نگهداری و تعمیرات منظم دارند که ممکن است زمان‌بر و پرهزینه باشد.

برترین برند های رله های فرکانسی

ABB

ABB یکی از پیشروهای جهانی در صنعت فناوری الکتریکی است و رله‌های حفاظتی با کیفیت و قابلیت اطمینان بالا را برای کاربردهای ولتاژ متوسط ​​ارائه می‌دهد. محصولات آنها به دلیل استحکام، عملکرد و مطابقت با استانداردهای بین‌المللی شناخته شده اند.

زیمنس

زیمنس نیز یکی از شرکت‌های برتر در صنعت الکتریک است که رله‌های حفاظتی با ویژگی‌های پیشرفته‌ای را برای کاربردهای ولتاژ متوسط ​​ارائه می‌دهد. محصولات زیمنس به دلیل زمان پاسخ سریع و دقت بالا شناخته می‌شوند که آنها را برای حفاظت از سیستم‌های قدرت حیاتی مناسب می‌کند.

اشنایدر الکتریک

اشنایدر الکتریک نیز یکی از شرکت‌های برجسته در تولید رله‌های حفاظتی برای برآوردن نیازهای سختگیرانه سیستم‌های قدرت ولتاژ متوسط ​​است. رله‌های آن‌ها به دلیل استحکام، سهولت نصب و قابلیت‌های یکپارچه‌سازی معروف هستند.

امرسون

امرسون یکی از نام‌های معتبر در صنعت برق است که رله‌های حفاظتی با دوام و کارایی بالا را برای محافظت قابل اعتماد از سیستم‌های قدرت ولتاژ متوسط ​​ارائه می‌دهد. محصولات امرسون به دلیل دوام، عملکرد و مطابقت با استانداردهای بین المللی شناخته شده است.

جنرال الکتریک (GE)

جنرال الکتریک نیز یکی از شرکت‌های پیشرو در زمینه تولید رله‌های حفاظتی برای کاربردهای ولتاژ متوسط ​​است. محصولات آنها به دلیل قابلیت اطمینان، عملکرد و مطابقت با استانداردهای بین المللی شناخته شده است.

این برندها به دلیل مشارکت فعال در صنعت برق و توسعه رله‌های حفاظتی با اهمیت بالا که نقش بسزایی در ایمنی، قابلیت اطمینان و کارایی سیستم‌های قدرت دارند، شناخته می‌شوند. هنگام انتخاب یک رله فرکانس یا یک رله حفاظتی مرتبط، حتماً به ویژگی‌های عملکرد مطلوب، مطابقت با استانداردهای بین المللی و شهرت برند برای کیفیت و قابلیت اطمینان توجه کنید.

جمع بندی

رله‌های فرکانسی به عنوان ابزارهای حیاتی و اساسی در صنعت الکترونیک، نقش بسزایی در کنترل، مدیریت، و حفاظت از سیستم‌های الکتریکی و الکترونیکی دارند. این تکنولوژی با تکیه بر اصول فیزیکی و الکترونیکی، از دهه‌ها پیش توسعه یافته و در صنایع مختلفی مورد استفاده قرار گرفته است.

با توجه به اینکه رله‌های فرکانسی در برقراری اتصالات الکتریکی و کنترل ولتاژها و جریان‌ها تأثیرگذارند، مطالعه و آشنایی با انواع مختلف، مزایا و معایب، عملکرد و کاربردهای آنها بسیار حائز اهمیت است. همچنین، شناخت برندهای برتر در این حوزه و استفاده از تکنولوژی‌های مدرن و با کیفیت در ساخت رله‌های فرکانسی، از اهمیت ویژه‌ای برخوردار است.

در مجموع، مقاله حاضر با معرفی جامع این تکنولوژی، به خوانندگان اطلاعاتی راجع به رله‌های فرکانسی ارائه می‌دهد تا آن‌ها بتوانند در انتخاب، استفاده، و بهره‌برداری از این ابزارهای مهم و حیاتی در عرصه برق و الکترونیک، تصمیمات بهتری بگیرند و عملکرد بهتری را برای سیستم‌های خود به ارمغان آورند.
