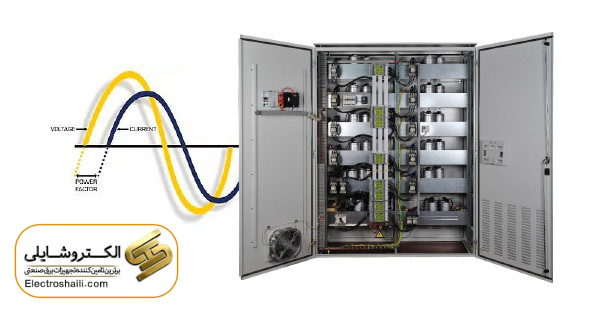

بهبود کیفیت و کارایی سیستم‌های برقی امری امروزه بحثی اساسی و ضروری است. یکی از ابزارهایی که برای بهبود عملکرد سیستم‌های برقی مورد استفاده قرار می‌گیرد، خازن‌های اصلاح ضریب توان می‌باشند. این خازن‌ها با جبران توان‌های تکراری، بهبود ضریب توان و کاهش اثرات نامطلوب ناشی از توان راه اندازی شده، به بهبود عملکرد و کارایی شبکه‌های برقی کمک می‌کنند.
اما با این حال، همانطور که هر ابزار و تجهیزات دیگری، خازن‌های اصلاح ضریب قدرت نیز ممکن است با مشکلاتی مواجه شوند که در صورت نادرستی مدیریت شوند، می‌توانند به خطرات و خسارات جدی در سیستم برقی منجر شوند. بنابراین، دانستن نکات ایمنی، روش‌های نگهداری صحیح و راهکارهای عیب‌یابی مرتبط با این خازن‌ها امری بسیار حیاتی و ضروری است.
در این مقاله، به بررسی و بیان راهکارهای موثر برای رفع مشکلات خازن‌های اصلاح ضریب توان با تمرکز بر نکات ایمنی، نگهداری، و عیب‌یابی خواهیم پرداخت. این بررسی نه تنها به بهبود عملکرد و ایمنی سیستم برقی کمک می‌کند، بلکه به کاهش هزینه‌ها و زمان‌های توقف غیرضروری نیز کمک خواهد کرد.
علائم رایج خرابی خازن PFC

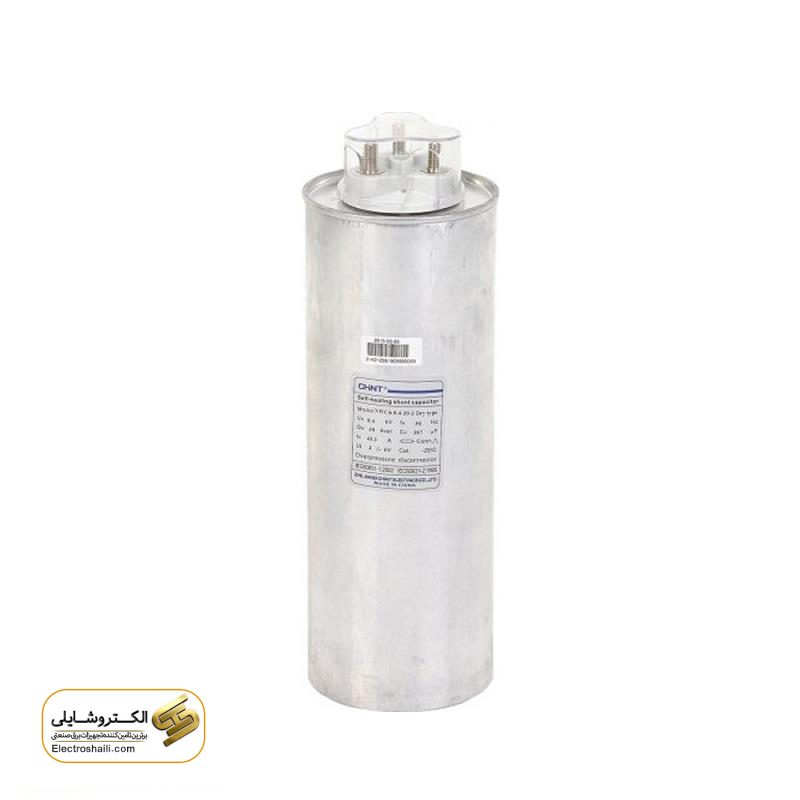

خازن‌های اصلاح ضریب توان یا PFC در سیستم‌های برقی نقش حیاتی دارند. اما همانطور که هر تجهیزات الکتریکی دیگر، این خازن‌ها نیز ممکن است با مشکلات و عیب‌ها مواجه شوند. شناسایی زودهنگام این مشکلات می‌تواند از آسیب‌های بیشتر جلوگیری کند. در ادامه، علائم رایج خرابی خازن PFC را بررسی می‌کنیم:
اجزای تغییر رنگ:اگر خازن‌ها با گذشت زمان دچار تغییر رنگ شوند، این می‌تواند نشانه‌ای از پیری یا خرابی آنها باشد. این مشکل معمولاً به عنوان نشانگر بصری برای وجود مشکلات شناخته می‌شود.
خازن‌های برآمده یا نشتی:وجود برآمده یا نشتی در خازن‌ها نشانه‌ای از خرابی آن‌هاست. این مشکلات نه تنها می‌توانند نشانه عدم عملکرد خازن باشند بلکه می‌توانند خطرات ایمنی را هم افزایش دهند.
علائم گرمایش و/یا رطوبت:اگر خازن بیش از حد گرم شود یا علائم رطوبت را نشان دهد، ممکن است از کار افتاده باشد. گرمای بیش از حد می‌تواند ناشی از ولتاژ، جریان یا دمای محیط بیش از حد باشد که می‌تواند آسیب زیادی به خازن وارد کند و عمر آن را کاهش دهد.
اتصالات شل:اتصالات شل در بانک خازن می‌تواند نشانگر خرابی خازن باشد. این را می‌توان از طریق یک بازرسی بصری یا با استفاده از یک تصویرگر حرارتی برای تشخیص تفاوت دما به دلیل مقاومت اضافی در نقطه اتصال شناسایی کرد.
فیوزهای سوخته:وجود فیوزهای سوخته در مرحله بانک خازن می‌تواند نشانگر میزان تصحیح موجود را کاهش دهد. این مشکل می‌تواند با استفاده از ارزیابی مادون قرمز تشخیص داده شود.
تفاوت دما:در صورت وجود اختلاف دما در خازن‌های جداگانه، به خصوص اگر خازن در زمان معاینه فراخوانی یا وصل نشده باشد، باید خنک‌تر باشد. این موضوع می‌تواند نشانه فشار زیاد داخلی خازن باشد که ممکن است باعث خارج شدن خازن از مدار شود.
اگر این علائم در خازن PFC مشاهده می‌شوند، نیاز به بررسی و تعمیر خازن وجود دارد. بررسی و نگهداری منظم طبق توصیه‌های تولید کننده می‌تواند به جلوگیری از این مشکلات و افزایش عمر خازن‌ها کمک کند.
راهکارهای عیب‌یابی
بازرسی منظم: خازن‌های PFC باید به طور منظم بازرسی شوند تا از خرابی‌های جلوگیری شود. این اقدام باعث شناسایی مسائل قبل از تشدید آنها می‌شود.
بازرسی بصری و تمیز کردن: بازرسی کامل بصری برای شناسایی علائم آسیب و تمیز کردن قطعات ضروری است. همچنین تست یکپارچگی عایق‌ها قبل از برق‌رسانی مجدد ضروری است.
بازرسی با تصویرگر مادون قرمز: استفاده از تصویرگر حرارتی برای ارزیابی وضعیت خازن‌ها و اتصالات آنها می‌تواند کمک کننده باشد.
درک علل خرابی زودرس: درک عواملی مانند ولتاژ بیش از حد، جریان بیش از حد و دمای بالای خازن‌ها می‌تواند در شناسایی و رفع مشکلات کمک کند.
پرداختن به ولتاژ بیش از حد: نظارت و مدیریت مناسب بر ولتاژ بیش از حد می‌تواند از خرابی‌های زودرس جلوگیری کند.
دستورالعمل‌های سازنده: همواره رعایت دستورالعمل‌های سازنده و توصیه‌های آنها برای نگهداری و بازرسی خازن‌ها ضروری است.
عیب‌یابی و نگهداری مناسب خازن‌های اصلاح ضریب توان از اهمیت بسیاری برخوردار است. با رعایت راهکارهای عیب‌یابی مطرح شده، می‌توان از عملکرد ایمن و کارآمد خازن‌ها اطمینان حاصل کرد و از خطرات و خسارات احتمالی جلوگیری کرد.
تشخیص طول عمر
برای تشخیص اینکه آیا یک خازن اصلاح ضریب توان (PFC) به طول عمر توصیه شده خود رسیده است یا خیر، می‌توانید از روش‌های زیر استفاده کنید:
- شرایط عملیاتی را درک کنید: درک شرایط عملیاتی مهمترین قدم در تشخیص طول عمر خازن است. می‌توانید از فرمول‌های خاصی که بر اساس نوع خازن استفاده می‌شوند، برای محاسبه طول عمر آن استفاده کنید. برای مثال، برای خازن‌های الکترولیتی، می‌توانید از قانون فعالیت شیمیایی آرنیوس استفاده کنید که دما را به عنوان یکی از عوامل تاثیرگذار در طول عمر محسوب می‌کند.
- اعمال محاسبات طول عمر: هر نوع خازن دارای فرمول خاصی برای محاسبه طول عمر خود است. برای مثال، برای خازن‌های الکترولیتی شعاعی، می‌توانید از فرمولی استفاده کنید که بر اساس بار طول عمر، جریان نامی و مقاومت موجودیتی محاسبه می‌شود.
- توصیه‌های سازنده را در نظر بگیرید: همواره به توصیه‌های سازنده و برگه‌های اطلاعاتی مراجعه کنید. سازندگان به طور دقیق اطلاعاتی را در مورد طول عمر مورد انتظار خازن در شرایط مختلف ارائه می‌دهند. همچنین، آنها ممکن است راهکارهایی برای افزایش طول عمر خازن‌ها ارائه کنند.
با اعمال این مراحل و در نظر گرفتن شرایط عملیاتی، می‌توانید به طور دقیق تر تشخیص دهید که آیا یک خازن PFC به طول عمر توصیه شده خود رسیده است یا خیر. استفاده منظم و صحیح از این روش‌ها می‌تواند به جلوگیری از خرابی زودرس و اطمینان از عملکرد بهینه خازن‌ها کمک کند.
روش های تست
برای تشخیص خرابی خازن‌ها، به ویژه خازن‌های تصحیح ضریب توان (PFC)، می‌توان از روش‌های تست مختلفی استفاده کرد. این روش‌ها شامل:
- تست دی الکتریک: این آزمایش ولتاژ شکست ماده دی الکتریک خازن را اندازه می‌گیرد. آزمایش با اعمال ولتاژ بالا در خازن و اندازه‌گیری ولتاژ شکست انجام می‌شود. این آزمایش باید با خازنی که از مدار جدا شده است انجام شود.
- تست عایق: این تست مقاومت بین پایانه‌های خازن و زمین را اندازه‌گیری می‌کند. این آزمایش با استفاده از میگر 1 کیلوولت انجام می‌شود.
- تست عملیات الکتریکی: این آزمایش شامل اتصال خازن به منبع AC و اندازه‌گیری جریان عبوری از خازن است. جریان عبوری از خازن می‌تواند به عنوان شاخصی از سلامت خازن استفاده شود.
- تست خازن و وار: این تست جریان عبوری از خازن را اندازه‌گیری می‌کند و ظرفیت خازن و توان راکتیو (var) را محاسبه می‌کند.
- تست افزایش دما: این تست افزایش دمای خازن را تحت بار اندازه‌گیری می‌کند.
- تست مقاومت در برابر اتصال کوتاه: این آزمایش توانایی خازن را برای مقاومت در برابر اتصال کوتاه بدون خرابی اندازه‌گیری می‌کند.
با انجام این تست‌ها می‌توانید خرابی خازن‌ها را تشخیص داده و از عملکرد صحیح و ایمن آنها اطمینان حاصل کنید. رعایت دستورالعمل‌های سازنده و روش‌های ایمنی هنگام انجام این آزمایش‌ها بسیار مهم است تا از هرگونه آسیب یا آسیب به خازن‌ها یا سیستم قدرت جلوگیری شود.
ایمنی و نگهداری
برای اطمینان از طول عمر، کارایی و ایمنی خازن‌های تصحیح ضریب توان (PFC)، می‌توانید از راهکارها و نکات زیر استفاده کنید:
ایمنی:
- همواره از تجهیزات حفاظتی مناسب هنگام کار با خازن‌ها استفاده کنید، از جمله تجهیزات حفاظت فردی مناسب (PPE) که طبق استانداردهای NFPA 70E تعریف شده‌اند.
- در کار با مدارهای ترانسفورماتور جریان (CT) احتیاط کنید و از خطرات برق‌گرفتگی بعد از قطع برق در این مدارها آگاه باشید.
بازرسی و نگهداری:
- بازرسی های منظم را دو بار در سال انجام دهید تا از خرابی های زودرس جلوگیری کنید و به شناسایی مسائلی مانند جریان های هارمونیک، دمای بالا و تهویه ضعیف بپردازید.
- خازن‌ها را به دور از هوای فشرده و با استفاده از فیلترهای فن خنک کننده تمیز کرده و عایق‌سازی آنها را بررسی کنید.
کنترل خازن:
- از کنترل‌کننده‌های خودکار استفاده کنید تا ظرفیت خازن را بر اساس ضریب توان تنظیم کرده و از اضافه ولتاژ و جریان‌های هجومی جلوگیری کنید.
حفاظت از خازن:
- خازن‌ها را در برابر جریان‌های هجومی گذرا حفاظت کنید و از تجهیزات حفاظتی مناسب برای جلوگیری از پارگی خازن و آسیب به تجهیزات استفاده کنید.
تصحیح ضریب توان موتور:
- برای بارهای موتوری، خازن‌ها را در نقاط مناسب موتورها قرار داده و از اندازه‌گیری هارمونیک و مطالعه‌های دیگر برای مدیریت تنش حرارتی در تابلو های بانک خازنی استفاده کنید.
با رعایت این نکات و راهکارها، می‌توانید از طول عمر و کارایی بهتر خازن‌های PFC لذت ببرید و ایمنی سیستم قدرت را حفظ کنید.
اقدامات پیشگیرانه
برای کاهش و پیشگیری از خطرات مرتبط با خازن‌های اصلاح ضریب توان، اقدامات پیشگیرانه ضروری است:
- آموزش و آگاهی: کارکنان باید آموزش‌های لازم را در زمینه نصب، استفاده و نگهداری ایمن این خازن‌ها دریافت کنند.
- استفاده از تجهیزات ایمنی: استفاده از لوازم و تجهیزات ایمنی مانند دستکش، عینک و ماسک محافظ در زمان نصب و نگهداری ایمنی را افزایش می‌دهد.
- بررسی دوره‌ای: بررسی و بازبینی دوره‌ای خازن‌های اصلاح ضریب توان به منظور شناسایی مشکلات و جلوگیری از وقوع خطرات احتمالی.
- تعمیرات منظم: تعمیرات و نگهداری منظم برای اطمینان از عملکرد صحیح و ایمنی خازن‌ها ضروری است.
تعویض و بازسازی
در صورتی که خازن‌های اصلاح ضریب توان دچار خرابی یا عدم عملکرد شوند، باید بلافاصله اقدام به تعویض یا بازسازی آنها شود. استفاده از قطعات و تجهیزات اورجینال و انجام تعمیرات توسط فنی‌های ماهر و مجرب، اطمینان از ایمنی و کارایی خازن‌ها را افزایش می‌دهد.
جمع بندی
ایمنی و نگهداری صحیح از خازن‌های اصلاح ضریب توان اساسی‌ترین وظیفه‌هایی است که باید در سیستم‌های برقی رعایت شود. با رعایت اقدامات پیشگیرانه، بررسی دوره‌ای و انجام تعمیرات منظم، می‌توان از خطرات و مشکلات جدی در استفاده از این خازن‌ها جلوگیری کرد و عملکرد و کارایی سیستم‌های برقی را بهبود بخشید.
