در دهه‌های اخیر، پیشرفت‌های چشمگیر در حوزه‌های برق و الکترونیک باعث شده تا نیاز به سیستم‌های الکتریکی پیچیده‌تر و هوشمندتر افزایش یابد.کنتاکتورها به عنوان عناصر اساسی و حیاتی در ایجاد و مدیریت اتصالات الکتریکی نقش بسیار مهمی ایفا می‌کنند. با این حال، مشکلات و اشکالاتی که ممکن است در کنتاکتورها به وجود آیند، نیازمند توجه و مدیریت دقیقی هستند تا از عملکرد صحیح این اجزاء اساسی اطمینان حاصل شود.
اهمیت صحیح عملکرد کنتاکتورها از جهات مختلف قابل مشاهده است. از جانب اقتصادی، خرابی یک کنتاکتور می‌تواند هزینه‌های تعمیرات و تعویض سایر قطعات را افزایش دهد و در نتیجه به کاهش بهره وری تجهیزات منجر شود. از جهت ایمنی نیز، عدم عملکرد صحیح کنتاکتورها می‌تواند خطرات جدی برای کارکنان و تجهیزات الکتریکی ایجاد کند.
در این مقاله، به بررسی و رفع اشکالات رایج کنتاکتورها می‌پردازیم. ما سعی خواهیم کردیم تا با توجه به نقاط ضعف رایج در این دستگاه‌ها، راهکارها و تدابیری را ارائه دهیم که به افزایش عمر مفید، بهره وری و ایمنی کنتاکتورها کمک کند. این تحقیق نه تنها به مهندسان و متخصصان الکترونیک بلکه به تمامی افراد و شرکت‌هایی که از این تجهیزات استفاده می‌کنند، کمک خواهد کرد تا با چالش‌ها و مسائل احتمالی آشنا شوند و راهکارهای بهینه برای افزایش عملکرد کنتاکتورها را در نظر بگیرند.

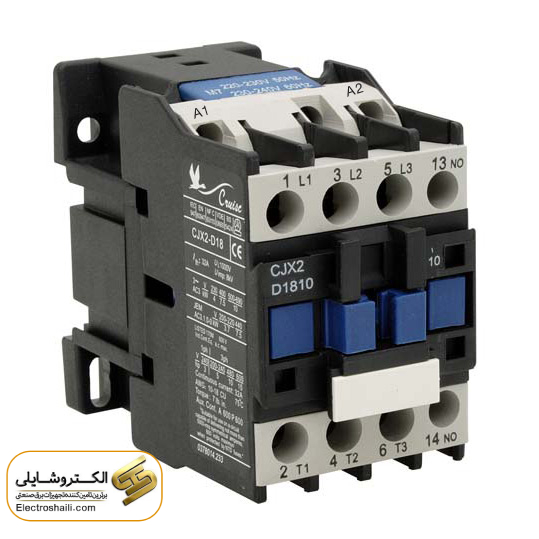

ساختار داخلی و عملکرد کنتاکتور
ساختار داخلی کنتاکتورها به صورت هماهنگ و دقیق طراحی شده است تا عملکرد این دستگاه‌ها را افزایش دهد. با استفاده از ترکیبی از سوئیچ، قطعات الکترومغناطیسی و کنتاکت‌ها، کنتاکتورها قادر به مدیریت و کنترل جریان الکتریکی بوده و در عین حال از تنظیمات حفاظتی برای جلوگیری از اتصالات ناپایدار و حفاظت از سیستم‌ها استفاده می‌کنند. این دستگاه‌ها از اهمیت بالایی در انجام فعالیت‌های الکتریکی صحیح و ایمن برخوردارند.
ساختار کنتاکتور
هسته و مغناطیس
هسته:هسته کنتاکتور به عنوان یک قسمت اصلی شناخته می‌شود و معمولاً از فولاد سیلیسیوم یا فولاد ضدزنگ تولید می‌شود. وظیفه هسته در کنتاکتور ایجاد مسیری برای جریان مغناطیسی دارد تا به تولید میدان مغناطیسی بپردازد.
مغناطیس:مغناطیس معمولاً در اطراف هسته قرار دارد و به عنوان یک المان فعال برای جذب سوئیچ‌ها (کلیدها) و ایجاد جریان در مارپیچ‌ها ولتاژ کم خدمت می‌کند.
مارپیچ
مارپیچ یا مارکونتاکتور، یکی از بخش‌های حیاتی کنتاکتورهاست. این مارپیچ‌ها به صورت لفافه‌هایی از مواد موصل مانند مس یا آلومینیوم ساخته می‌شوند و در اثر جریان مغناطیسی که توسط هسته و مغناطیس ایجاد می‌شود، به حرکت در می‌آیند. این حرکت باز و بسته کردن سوئیچ‌ها را فراهم می‌کند.
سوئیچ‌ها (کلیدها)
سوئیچ‌ها یا کلیدها در کنتاکتورها جایگاهی بسیار حیاتی دارند. این سوئیچ‌ها باز و بسته می‌شوند و در نتیجه اتصال الکتریکی را فراهم یا قطع می‌کنند. این سوئیچ‌ها می‌توانند از نوع مکانیکی، الکترومغناطیسی یا هر دو باشند.
قسمت کنترل و حفاظت
رله‌ها:قسمت کنترل کنتاکتورها شامل رله‌ها و قطعات الکترونیکی است که برای کنترل جریان، ولتاژ و حفاظت از کنتاکتور استفاده می‌شود. رله‌ها نقش مهمی در مدیریت عملکرد کنتاکتورها با ایجاد سیگنال‌ها و کنترل‌های لازم دارند.
عملکرد کنتاکتور
قطع و وصل جریان الکتریکی
عملکرد اصلی کنتاکتورها قطع و وصل کردن جریان الکتریکی در مدارهای برقی است. با فشار دادن دکمه یا اعمال جریان مغناطیسی، سوئیچ‌ها در کنتاکتور فعال می‌شوند و اتصال الکتریکی بین مدارها برقرار یا قطع می‌شود.
کنترل جریان و ولتاژ
کنتاکتورها قابلیت کنترل جریان و ولتاژ برقی را فراهم می‌کنند. با تغییر وضعیت سوئیچ‌ها و تنظیم تنظیمات مختلف، می‌توان جریان و ولتاژ برقی را به دقت مورد نیاز تنظیم کرد.
حفاظت از تجهیزات و کاربران
کنتاکتورها دارای ویژگی‌های حفاظتی مختلفی هستند که برای جلوگیری از خطرات برقی برای تجهیزات و کاربران استفاده می‌شوند. این ویژگی‌ها شامل حفاظت در برابر جریان بیش از حد، ولتاژ بیش از حد، و افزایش دما میباشد.
کاربردهای خاص
کنتاکتورها در کاربردهای مختلفی استفاده می‌شوند از جمله:
- کنترل و مدیریت موتورها و دستگاه‌های الکتریکی صنعتی.
- استفاده در سیستم‌های خودرویی برای کنترل سیستم‌های الکتریکی و روشنایی.
- کنترل و مدیریت سیستم‌های روشنایی و روشنایی خودکار در ساختمان‌ها و سیستم‌های روشنایی عمومی.
انواع کنتاکتورها
همچنین باید توجه داشت که کنتاکتورها در انواع مختلفی مانند نوع ترمز، نوع معمولی و نوع هواگازی وجود دارند که هرکدام برای کاربردهای خاصی به کار می‌روند.
علل خرابی و اشکالات کنتاکتورها و راه حل
خرابی کنتاکتور می‌تواند عملکرد مدار را مختل کند و حتی به تجهیزات آسیب برساند. در ادامه، علائمی که نشان‌دهنده خرابی کنتاکتور هستند را به‌طور ساده توضیح می‌دهیم:
اتصال کوتاه:
-
- علل: ذرات خارجی، فشار ناصحیح بر سوئیچ‌ها، یا خرابی در قطعات داخلی.
- توضیحات: این مشکل می‌تواند به افزایش جریان و ولتاژ و در نتیجه افتراق ناکردن سوئیچ‌ها و خرابی کنتاکتور منجر شود.
- راه‌حل: پاکسازی منظم از داخل کنتاکتور به ویژه در محل سوئیچ‌ها، استفاده از مواد مناسب برای جلوگیری از ورود ذرات خارجی و اصلاح تراشه‌ها و آلایش‌های الکتریکی.
جوش خوردگی به دلیل شوک الکتریکی
-
- علل: شوک‌های الکتریکی ناشی از شرایط نادرست کاری یا نقص در سیستم.
- توضیحات: شوک‌های الکتریکی ممکن است جوش خوردگی در سوئیچ‌ها ایجاد کرده و عملکرد صحیح کنتاکتور را تحت تأثیر قرار دهد.
- راه‌حل: بهبود شرایط کاری، استفاده از تجهیزات مقاوم به شوک الکتریکی، و اجتناب از افتراق‌های الکتریکی ناگهانی.
هسته آهنی قابلیت جابه‌جایی ندارد
-
- علل: فشار مغناطیسی ناکافی، عیوب ساختاری، یا آسیب‌های فیزیکی به هسته.
- توضیحات: هسته آهنی که قابل جابه‌جایی ندارد ممکن است باعث عدم بسته شدن یا باز شدن صحیح سوئیچ‌ها شود.
- راه‌حل: اطمینان از فشار مغناطیسی کافی در هسته، اصلاح عیوب ساختاری، و جلوگیری از آسیب‌های فیزیکی به هسته.
بیش از حد داغ شدن سیم پیچ کنتاکتور یا سوختنش
-
- علل: جریان برقی بیش از حد، نقص در سیستم خنک‌کننده یا فشار ناصحیح بر روی سیم پیچ.
- توضیحات: سیم پیچ که بیش از حد داغ می‌شود، ممکن است به علت گرمای اضافی به خرابی کنتاکتور منجر شود.
- راه‌حل: کاهش جریان برقی، اطمینان از عملکرد بهینه سیستم خنک‌کننده، و اصلاح فشارهای ناصحیح بر روی سیم پیچ.
خیلی کند رها شدن هسته آهنی کنتاکتور یا ناتوانی در رهایی
-
- علل: گره خوردگی، فشارهای ناهموار، آسیب مکانیکی یا فرسودگی در مسیر حرکت هسته.
- توضیحات: هسته آهنی که نمی‌تواند به درستی رها شود، می‌تواند عملکرد صحیح کنتاکتور را تحت تأثیر قرار دهد.
- راه‌حل: برطرف کردن گره‌ها، اصلاح فشارهای ناهموار، جلوگیری از آسیب مکانیکی به مسیر حرکت هسته، و اصلاح فرسودگی در مسیر حرکت هسته.
نصب نادرست
-
- علل: نصب نادرست یا نقص در تراز کنتاکتور، شل بودن ترمینال‌ها یا اتصال ناکافی.
- توضیحات: نصب نادرست می‌تواند به افتراق ناکردن و خرابی کنتاکتور منجر شود.
- راه‌حل: نصب صحیح کنتاکتور و اطمینان از تراز صحیح ترمینال‌ها و اتصالات. اطمینان حاصل کنید که همه قطعات به درستی و با توجه به دستورالعمل تولید کننده نصب شده باشند.
تعمیر و نگهداری نامناسب
-
- علل: عدم انجام تعمیرات به موقع، نقص در نگهداری و عدم تعویض قطعات فرسوده.
- توضیحات: تعمیرات نامناسب و نگهداری نادرست می‌تواند به افتراق ناکردن سوئیچ‌ها و خرابی کنتاکتور منجر شود.
- راه‌حل: انجام تعمیرات به موقع، نگهداری منظم و تعویض قطعات فرسوده با توجه به راهنمایی‌های تولید کننده.
اضافه بار الکتریکی
-
- علل: استفاده از کنتاکتور در مقادیر برق و جریان بالاتر از حد مجاز.
- توضیحات: افزایش بار الکتریکی می‌تواند به افتراق ناکردن سوئیچ‌ها و خرابی کنتاکتور منجر شود.
- راه‌حل: استفاده از کنتاکتور با ظرفیت برق مطابق با نیاز، اطمینان از تطابق مشخصات الکتریکی کنتاکتور با شرایط کاری
تراز نبودن کنتاکتور یا شل بودن ترمینال‌ها
-
- علل: نصب نادرست یا نقص در تراز کنتاکتور، شل بودن ترمینال‌ها یا اتصال ناکافی.
- توضیحات: نقص در تراز کنتاکتور یا شل بودن ترمینال‌ها ممکن است به افتراق ناکردن سوئیچ‌ها و خرابی کنتاکتور منجر شود.
- راه‌حل: تراز صحیح کنتاکتور، استفاده از ترمینال‌ها با کیفیت و اتصالات صحیح به افتراق ناکردن و خرابی کنتاکتور جلوگیری می‌کند.
ورود آلاینده‌ها و عوامل محیطی ناخواسته به فضای داخل کنتاکتور
-
- علل: ورود آب، گرد و غبار، مواد شیمیایی یا دیگر عوامل محیطی به داخل کنتاکتور.
- توضیحات: ورود آلاینده‌ها و عوامل محیطی ممکن است سطوح موصل را تحت تأثیر قرار داده و به خرابی کنتاکتور منجر شود.
- راه‌حل: استفاده از کنتاکتورهای محافظتی با استانداردهای ضدآب، ضدگرد و غبار، و قابلیت مقاومت در برابر شرایط محیطی خاص.
بالارفتن عمر کنتاکتور و قطعات داخلی
-
- علل: استفاده از کنتاکتور و قطعات فرسوده به مدت طولانی بدون تعویض.
- توضیحات: استفاده از کنتاکتور و قطعات فرسوده به مدت طولانی می‌تواند به افتراق ناکردن و خرابی کنتاکتور منجر شود.
- راه‌حل: تعویض قطعات فرسوده به موقع، انجام نگهداری و تعمیرات منظم، و استفاده از کنتاکتورهای با کیفیت و قابل تعویض.
عدم پایداری ولتاژ تغذیه بوبین
-
- علل: نوسانات زیاد ولتاژ تغذیه بوبین.
- توضیحات: نوسانات زیاد ولتاژ تغذیه بوبین ممکن است به عدم پایداری کنتاکتور و خرابی آن منجر شود.
- راه‌حل: استفاده از تجهیزات استابیلایزر ولتاژ یا تراز ولتاژ مناسب در شبکه برق، و اطمینان از پایداری ولتاژ تغذیه بوبین.
۱. قطع و وصل مکرر (رگباری زدن)
- علت:
کنتاکتور نمی‌تواند در وضعیت روشن باقی بماند و سریع پشت سر هم قطع و وصل می‌شود.- دلیل: ولتاژ ناپایدار، خرابی بوبین، یا مشکل در مدار فرمان.
۲. صدای غیرعادی (وزوز یا صدای کلیک)
- علت:
کنتاکتور در حالت عادی صدای کمی تولید می‌کند. اگر صدای وزوز یا کلیک غیرمعمول شنیدید:- دلیل: بوبین خراب شده، اتصالات داخلی مشکل دارند یا ولتاژ کافی نیست.
۳. کنتاکتور به‌طور کامل وصل نمی‌شود (وصل نشدن بوبین)
- علت:
با وجود ارسال فرمان، کنتاکتور روشن نمی‌شود.- دلیل: بوبین سوخته، ولتاژ به آن نمی‌رسد یا مدار فرمان معیوب است.
۴. کنتاکتور در وضعیت روشن قفل می‌شود (قطع نمی‌شود)
- علت:
پس از قطع فرمان، کنتاکتور همچنان روشن باقی می‌ماند.- دلیل: کنتاکت‌ها به هم جوش خورده‌اند یا فنرهای داخلی خراب شده‌اند.
۵. جرقه زدن کنتاکت‌ها
- علت:
در هنگام وصل یا قطع، جرقه شدید یا صدای بلند مشاهده می‌شود.- دلیل: کنتاکت‌ها فرسوده یا کثیف شده‌اند.
۶. داغ شدن بیش از حد کنتاکتور
- علت:
کنتاکتور به‌شدت داغ می‌شود، حتی اگر جریان کمی از آن عبور کند.- دلیل: اتصالات ضعیف، کنتاکت‌های خراب یا بار بیش از حد.
۷. چسبیدن یا جوش خوردن کنتاکت‌ها
- علت:
کنتاکتور بعد از قطع فرمان، همچنان جریان را عبور می‌دهد.- دلیل: به دلیل عبور جریان زیاد، کنتاکت‌ها به هم جوش خورده‌اند.
۸. کاهش ولتاژ خروجی یا عملکرد نادرست تجهیزات
- علت:
ولتاژ یا جریان مورد انتظار از کنتاکتور عبور نمی‌کند.- دلیل: کنتاکت‌ها نیم‌سوز شده‌اند یا کنتاکتور کامل عمل نمی‌کند.
۹. تغییر رنگ یا بوی سوختگی
- علت:
مشاهده تغییر رنگ روی کنتاکتور یا استشمام بوی سوختگی.- دلیل: گرم شدن بیش از حد، اتصالی یا سوختن بوبین.
۱۰. لرزش یا عدم پایداری در عملکرد
- علت:
کنتاکتور هنگام کار می‌لرزد یا پایدار نیست.- دلیل: مشکلات مکانیکی یا ولتاژ نامناسب.
راه‌حل عمومی برای بررسی و تعمیر:
- بررسی بصری: تغییر رنگ، سوختگی یا زنگ‌زدگی را بررسی کنید.
- تست بوبین: با ولت‌متر ولتاژ بوبین را چک کنید.
- بررسی کنتاکت‌ها: کنتاکت‌ها را برای سایش یا جوش‌خوردگی بررسی کنید.
- بازرسی اتصالات: مطمئن شوید سیم‌ها و اتصالات شل یا معیوب نیستند.
این علائم به شما کمک می‌کند تا مشکلات کنتاکتور را زودتر شناسایی و رفع کنید و از آسیب‌های بیشتر جلوگیری شود.
علت رگباری زدن کنتاکتور چیست ؟
رگباری زدن کنتاکتور به حالتی گفته می‌شود که کنتاکتور به‌طور مکرر و سریع قطع و وصل می‌شود. این وضعیت نه‌تنها می‌تواند به کنتاکتور آسیب برساند، بلکه می‌تواند خطراتی برای مدار و تجهیزات متصل به آن ایجاد کند. چند علت اصلی برای این مشکل وجود دارد:
رگباری یا قطع سریع کنتاکتور معمولاً ناشی از افتراق ناگهانی یا مشکلات الکتریکی ناگهانی در سیستم است. دلایل رگباری زدن کنتاکتور می‌تواند متنوع باشد، اما برخی از علل اصلی عبارتند از:
مشکل در تغذیه بوبین کنتاکتور
- ولتاژ ناکافی یا ناپایدار: اگر ولتاژ بوبین کنتاکتور به دلایلی مثل ضعف برق، افت ولتاژ یا اتصالات نامناسب کاهش یابد، کنتاکتور نمی‌تواند در وضعیت وصل پایدار بماند و به‌طور مکرر قطع و وصل می‌شود.
- تغذیه بوبین با فرکانس نامناسب: اگر جریان متناوب با فرکانس درست به بوبین نرسد، کنتاکتور به‌خوبی عمل نمی‌کند.
خرابی یا ضعف در مدار فرمان
- اتصال نامناسب در مدار فرمان: اتصالات شل یا معیوب می‌توانند باعث قطع و وصل مکرر بوبین شوند.
- خرابی دکمه‌های استارت/استپ: اگر کلیدهای فرمان معیوب باشند، سیگنال‌های متناوب به بوبین ارسال می‌شود.
- مشکل در رله‌های کنترل: رله‌هایی که فرمان را به کنتاکتور می‌دهند، اگر معیوب باشند، می‌توانند منجر به رگباری زدن شوند.
خطای در اتصالات الکتریکی یا سیم‌کشی
- اتصال کوتاه یا قطعی در سیم‌کشی: اگر سیم‌کشی کنتاکتور دارای خطا باشد، جریان به‌طور مداوم قطع و وصل می‌شود.
- کاهش عایق‌بندی یا اتصال به بدنه: ممکن است در برخی نقاط سیم‌ها عایق خود را از دست داده باشند و تماس غیرمستقیم ایجاد کنند.
مشکل در کنتاکتور
- خرابی مکانیکی: اگر کنتاکتور به‌دلیل سایش یا خرابی فنرها درست عمل نکند، ممکن است به‌طور مداوم قطع و وصل شود.
- جرقه و خرابی کنتاکت‌ها: سایش کنتاکت‌ها باعث ناپایداری در عملکرد می‌شود.
مشکلات در منبع تغذیه
- نوسانات برق: اگر منبع تغذیه دچار نوسان یا افت ولتاژ باشد، این مشکل رخ می‌دهد
جریان بالا یا اتصال کوتاه:
افزایش ناگهانی جریان الکتریکی به دلیل اتصال کوتاه در سیستم یا بار زیاد می‌تواند باعث رگباری کنتاکتور شود.
شوک الکتریکی:
شوک‌های الکتریکی یا افتراق‌های الکتریکی ناگهانی می‌تواند باعث رگباری کنتاکتور شود.
نوسانات ولتاژ:
نوسانات ولتاژ در شبکه برق می‌تواند باعث افتراق ناگهانی و رگباری کنتاکتور شود.
استفاده از کنتاکتور با ظرفیت کم:
استفاده از کنتاکتوری که ظرفیت آن کمتر از نیاز بار الکتریکی است، می‌تواند باعث رگباری شود.
خرابی یا فرسودگی در قطعات کنتاکتور:
خرابی در قطعات داخلی کنتاکتور یا فرسودگی در سیم پیچ و بخش‌های مکانیکی می‌تواند عامل رگباری باشد.
نقص در اتصالات و ترمینال‌ها:
اتصال نادرست یا شل بودن ترمینال‌ها می‌تواند باعث ایجاد گرمای زیاد و در نتیجه رگباری شود.
برای رفع این مشکلات و پیشگیری از رگباری کنتاکتور، می‌توان اقدامات زیر را انجام داد:
اطمینان از انتخاب کنتاکتور با ظرفیت مناسب بر اساس بار الکتریکی.
بررسی و اصلاح اتصالات و ترمینال‌ها به منظور جلوگیری از شل شدن یا اتصال نادرست.
استفاده از محافظت‌های موثر برای جلوگیری از اتصال کوتاه یا جریان بالا.
نظارت دقیق بر شبکه برق و استفاده از تجهیزات استابیلایزر ولتاژ در صورت نوسانات.
بررسی و نگهداری دوره‌ای قطعات داخلی کنتاکتور برای جلوگیری از خرابی و فرسودگی.
راحل های پیشنهادی رگباری زدن کنتاکتور
رفع اشکالات کنتاکتورها یک فرآیند مهم و حیاتی در ایمنی و عملکرد صحیح سیستم‌های الکتریکی میباشد. از آنجایی که کنتاکتورها عناصر اساسی در کنترل و مدیریت بارهای الکتریکی هستند، اشکالات آنها می‌توانند به خطرات جدی و خرابی‌های ناگهانی منجر شوند.
درابتدا، انتخاب کنتاکتور مناسب با توجه به نیازهای بار الکتریکی و شرایط محیطی از اهمیت بسیاری برخوردار است. نه تنها این اقدام می‌تواند عمر مفید کنتاکتور را افزایش دهد، بلکه می‌تواند از احتمال خرابی‌ها ناشی از انتخاب نادرست جلوگیری کند.
نظارت منظم و دوره‌های تعمیرات به موقع نیز از اهمیت زیادی برخوردارند. از طریق این اقدامات، مشکلات را به سرعت شناسایی کرده و رفع کرد. استفاده از تکنیک‌های دیاگنوز نیز می‌تواند در تشخیص دقیق و سریع خطاها کمک کند.
علاوه بر این، استفاده از محافظت‌های الکتریکی نقش اساسی در جلوگیری از اتصال کوتاه و پیشگیری از خطرات الکتریکی دارد. همچنین، آموزش به کارکنان در مورد نحوه استفاده صحیح و نصب کنتاکتورها از اهمیت زیادی برخوردار است.در کل، با توجه به اهمیت سیستم‌های الکتریکی، انجام مراقبت و نگهداری منظم از کنتاکتورها باعث بهبود عملکرد و ایمنی این سیستم‌ها می‌شود و در نهایت به جلوگیری از مشکلات و خسارات احتمالی کمک می‌کند.
