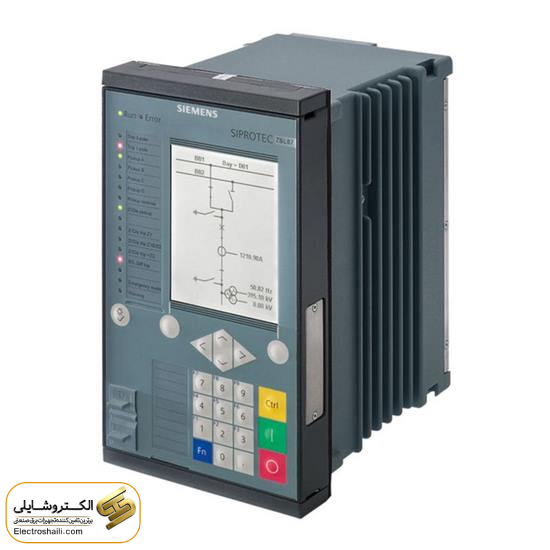

صفر تا صد رله دیفرانسیل و انواع آن

رله دیفرانسیل به عنوان یکی از اجزای اساسی و حیاتی مدارهای برقی شناخته می‌شود. این دستگاه با توجه به اختلافات جریانی بین ورودی و خروجی، وظیفه‌ی تشخیص هرگونه ناهنجاری و اجرای اقدامات محافظتی را بر عهده دارد.

با گسترش استفاده از تجهیزات الکترونیکی و اهمیت ایمنی در صنایع مختلف، نیاز به استفاده از رله‌های دیفرانسیل افزایش یافته است. این رله‌ها نقش اساسی در حفظ امنیت و عملکرد صحیح تجهیزات برقی دارند، زیرا از خطراتی نظیر اتصال کوتاه، جریان‌های نامناسب، یا اختلالات انقطاعی جلوگیری می‌کنند.

در این مقاله، به بررسی ساختار و عملکرد رله دیفرانسیل، کاربردها و انواع مختلف آن، مزایا و معایب استفاده از این دستگاه‌ها، و اهمیت آنها در حفظ امنیت، عملکرد مدارهای برقی و انتخاب مدل مناسب پرداخته خواهد شد.

تعریف و عملکرد رله دیفرانسیل

رله دیفرانسیل به عنوان یک وسیله حفاظتی در برق صنعت معرفی می‌شود که بر اساس تفاوت بین دو یا چند کمیت الکتریکی مشابه، مانند جریان یا ولتاژ، عمل می‌کند. این وسیله برای تشخیص عدم تعادل در جریان‌های ورودی و خروجی مورد استفاده قرار می‌گیرد و به منظور حفاظت از ترانسفورماتورها، ژنراتورها، موتورها و شین‌ها در برابر خطاهای داخلی، از جمله اتصال کوتاه سیم‌پیچ و خطاهای زمین طراحی شده است.

عملکرد این نوع رله بر اساس تفاوت بین دو یا چند کمیت الکتریکی مشابه مانند جریان یا ولتاژ است. زمانی که بین حداقل دو کمیت الکتریکی بیش از مقدار تنظیم شده از پیش تعیین شده اختلاف وجود داشته باشد، رله دیفرانسیل عمل می‌کند. این نوع رله به خطاهای داخل منطقه حفاظتی حساس است، اما حساسیت محدودی به خطاهای خارج از این ناحیه دارد.

اصل کار یک رله دیفرانسیل شامل استفاده از دو مجموعه ترانسفورماتور جریان الکتریکی است که به دو طرف تجهیزات سیستم قدرت متصل می‌شوند. این ترانسفورماتورها به گونه‌ای انتخاب می‌شوند که شدت جریان سیم پیچ ثانویه آنها با هم برابر باشد و قطبیت آنها به گونه‌ای تنظیم شود که جریان‌های ثانویه ترانسفورماتورها در مقابل یکدیگر قرار گیرند. در شرایط عملیاتی معمولی، اگر دامنه و قطبیت دو جریان الکتریکی به گونه‌ای تنظیم شود که مجموع فاز جریان‌ها صفر شود، جریانی از سیم پیچ رله عبور نخواهد کرد. با این حال، هر گونه ناهنجاری در مدار قدرت، مانند خطا، این تعادل را به هم می‌زند و باعث می‌شود جریان غیر صفر از سیم پیچ رله عبور کند و رله را راه اندازی کند.

رله‌های دیفرانسیل برای تشخیص حتی عدم تعادل‌های جزئی بین جریان‌های ورودی و خروجی طراحی شده‌اند و امکان شناسایی سریع و دقیق عیوب را فراهم می‌کنند. این رله‌ها با پاسخ سریع خود، امکان جداسازی سریع بخش‌های معیوب را فراهم می‌آورند و تأثیر آن بر سیستم قدرت کلی را به حداقل می‌رسانند و خطر آسیب تجهیزات را کاهش می‌دهند. این رله‌ها به دلیل پایداری و ایمنی آنها، به عنوان یک ابزار قابل اعتماد در حفاظت از سیستم‌های قدرت شناخته می‌شوند.

کاربرد رله دیفرانسیل

رله دیفرانسیل در حفاظت سیستم‌های قدرت یکی از ابزارهای اساسی است. مهم ترین کاربردهای آن عبارتند از:

کاربردهای رله دیفرانسیل:

حفاظت ترانسفورماتور: رله‌های دیفرانسیل از ترانسفورماتورها در برابر خطاهای داخلی محافظت می‌کنند. آنها با تشخیص عدم تعادل در جریان‌ها و ولتاژ‌های ورودی و خروجی، از خرابی‌های فاجعه‌بار جلوگیری می‌کنند و عمر عملیاتی ترانسفورماتورها را افزایش می‌دهند.

حفاظت ژنراتور: این رله‌ها خطاهای سیم‌پیچ استاتور را تشخیص می‌دهند و از آسیب گسترده به تجهیزات جلوگیری می‌کنند. آنها همچنین حفاظت سریع و قابل اعتمادی را برای واحدهای ژنراتور فراهم می‌کنند، که از اهمیت ویژه‌ای برخوردار است زیرا ژنراتورها نقش کلیدی در تأمین برق دارند.

حفاظت موتور: رله‌های دیفرانسیل عملکرد ایمن و کارآمد موتورها را با محافظت از آنها در برابر خطاهای داخلی، به حداقل رساندن زمان خرابی و کاهش هزینه‌های نگهداری تضمین می‌کنند. این حفاظت از اهمیت ویژه‌ای برخوردار است زیرا موتورها به عنوان اجزای اساسی در بسیاری از صنایع و ماشین‌آلات استفاده می‌شوند.

حفاظت شینه: این رله‌ها از شین‌هایی که برق را در یک پست توزیع می‌کنند، با جداسازی سریع خطاهای شین‌ها، جلوگیری از قطعی برق گسترده و آسیب تجهیزات محافظت می‌کنند. حفاظت شینه از اهمیت ویژه‌ای برخوردار است زیرا این تجهیزات مسئول انتقال برق در سیستم‌های توزیع هستند و هر گونه خرابی در آنها می‌تواند منجر به قطع برق و آسیب به تجهیزات باشد.

با توجه به کاربردهای متنوع و اهمیت حفاظتی آنها، رله‌های دیفرانسیل به عنوان یکی از ابزارهای حیاتی در سیستم‌های برقی شناخته می‌شوند و در صنایع مختلف از جمله برق، نفت و گاز، معدن و صنایع تولیدی گسترده‌ای از استفاده می‌شوند.

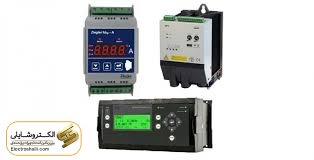

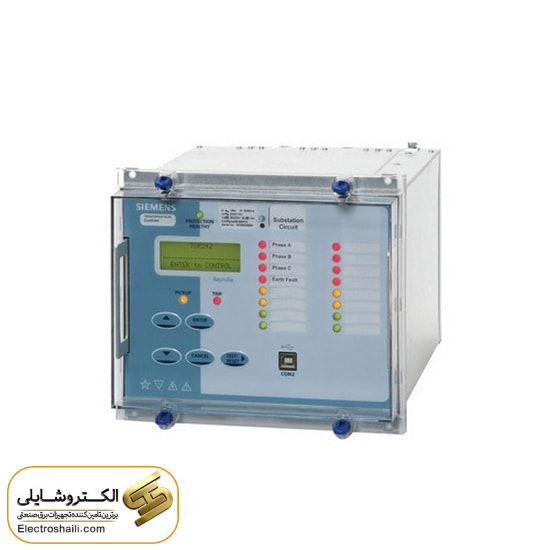

انواع رله دیفرانسیل

رله درصدی دیفرانسیل: این نوع رله زمانی عمل می‌کند که اختلاف بین جریان ورودی و خروجی از درصدی از پیش تعیین شده جریان کل بیشتر شود. این رله با ارائه حساسیت و پایداری بهبود یافته، برای حفاظت از ترانسفورماتورها و ژنراتورها مناسب است.

رله دیفرانسیل با امپدانس بالا: این نوع رله بر اساس ولتاژ ایجاد شده در یک امپدانس بالا عمل می‌کند. به دلیل سادگی و قابلیت اطمینان، این نوع رله به طور گسترده در طرح‌های حفاظت شینه استفاده می‌شود.

رله دیفرانسیل کم امپدانس: این رله بر اساس اختلاف جریان بین جریان ورودی و خروجی عمل می‌کند. معمولاً در طرح‌های حفاظت از ترانسفورماتور استفاده می‌شود و عملکرد سریع‌تر و حساسیت بهتری را ارائه می‌دهد.

رله دیفرانسیل محدود شده درصد: این نوع رله جریان خطا در مدار دیفرانسیل را در نظر می‌گیرد و زمانی عمل می‌کند که جریان دیفرانسیل بیشتر از درصدی از کل جریان مهار باشد. مقدار مهار معمولاً قابل تنظیم است و این نوع رله عملکردی وابسته به تنظیم درصد مهار تولید می‌کند.

رله دیفرانسیل جریان کم امپدانس: این رله علیرغم چالش‌های ناشی از اشباع CT، در صورت انجام اقدامات لازم برای غلبه بر این اثرات، قابل استفاده است. این رله نیاز به بررسی دقیق اشباع CT دارد و انتخاب یک مقاومت تثبیت کننده مناسب برای اطمینان از عملکرد دقیق دارد.

این انواع مختلف از رله‌های دیفرانسیل به عنوان ابزارهای حیاتی در تشخیص حتی عدم تعادل‌های جزئی بین جریان‌های ورودی و خروجی طراحی شده‌اند و امکان شناسایی سریع و دقیق عیوب را فراهم می‌کنند.

مزایا و معایب رله دیفرانسیل

مزایا و معایب استفاده از رله دیفرانسیل درصدی به شرح زیر است:

مزایا

حساسیت بالا: رله‌های دیفرانسیل درصدی حتی عدم تعادل‌های جزئی بین جریان‌های ورودی و خروجی را تشخیص می‌دهند و این حساسیت بالا امکان شناسایی دقیق و سریع عیوب را فراهم می‌کند.

عملکرد سریع: این رله‌ها امکان جداسازی سریع بخش‌های معیوب را فراهم می‌کنند که منجر به کاهش خطرات و آسیب به تجهیزات می‌شود.

قابلیت اطمینان: با توجه به اینکه رله‌های دیفرانسیل درصدی در تشخیص عیوب داخلی بسیار قابل اعتماد هستند، احتمال قطع کاذب پایینی دارند و ایمنی سیستم های قدرت را تضمین می کنند.

انعطاف پذیری: با وجود انواع مختلفی از رله‌های دیفرانسیل درصدی، می‌توان آنها را برای برآوردن نیازهای خاص اجزای مختلف سیستم قدرت مانند ترانسفورماتورها، ژنراتورها، موتورها و شینه ها طراحی کرد.

دقت اندازه گیری بالا: با استفاده از تکنیک تبدیل آنالوگ به دیجیتال 16 بیتی، رله‌های درصد دیفرانسیل دقت اندازه گیری بالایی را ارائه می دهند.

سازگاری ساده: رله‌های دیفرانسیل درصدی به راحتی با پست های مختلف و سیستم های هشدار با ماتریس گروه بندی سیگنال انعطاف پذیر در رله سازگار هستند.

معایب

ظرفیت کابل پایلوت: ظرفیت کابل پایلوت می‌تواند بر دقت سیستم در هنگام جریان شدید جریان‌ها تأثیر بگذارد و به طور بالقوه منجر به عملکرد نادرست رله در صورت بروز خطاهای بزرگ در خارج از تجهیزات شود.

امپدانس کابل پایلوت: امپدانس کابل پایلوت از داشتن ویژگی‌ها و درجه بندی‌های مشابه رله دیفرانسیل جلوگیری می‌کند که می‌تواند بر عملکرد و دقت رله تأثیر بگذارد.

برای خطوط طولانی‌تر مناسب نیست: رله‌های دیفرانسیل درصدی فقط برای خطوط کوتاه‌تر مناسب هستند و برای خطوط برق طولانی‌تر ممکن است نتایج بهتری ارائه ندهند.

مشکل در دستیابی به تعادل ولتاژ: دستیابی به یک ولتاژ متعادل بین ترانسفورماتورهای جریان آسان نیست که می‌تواند بر عملکرد و دقت رله تأثیر بگذارد.

عدم تطابق در امپدانس کابل: احتمال عدم تطابق در امپدانس کابل از CT ثانویه به پانل رله از راه دور ممکن است که بر عملکرد رله تأثیر بگذارد.

قابلیت کاربرد رله های دیفرانسیل در مکان های دور

این قابلیت برای سیستم‌های قدرت مدرن، به ویژه آنهایی که دارای تنظیمات پیچیده و تولید پراکنده هستند، حیاتی است. رله‌های دیفرانسیل به‌طور موثر در فواصل طولانی ارتباط برقرار کرده و از حفاظت قابل اعتماد برای خطوط با بیش از سه پایانه اطمینان حاصل می‌کنند که توسط بارهای ضربه‌خورده یا تولید توزیع‌شده به خطوط انتقال هدایت می‌شود.

استفاده از رله‌های دیفرانسیل در مکان‌های دور با استفاده از ویژگی‌های پیشرفته‌ای مانند اتصال اترنت، سنکروفازورها، IEC 61850، سیگنال‌دهی دیجیتال نقطه‌به‌نقطه امن، ریاضیات قابل برنامه‌ریزی توسط کاربر، رابط‌های کاربری قابل تنظیم و پشتیبانی متقابل تسهیل می‌شود. این ویژگی‌ها، رله را قادر می‌سازد تا به طور مؤثر در فواصل طولانی ارتباط برقرار کند و از حفاظت قابل اعتماد برای خطوط با بیش از سه پایانه اطمینان حاصل کند که توسط بارهای ضربه‌خورده یا تولید توزیع‌شده به خطوط انتقال هدایت می‌شود.

به طور خلاصه، رله‌های دیفرانسیل به لطف پیشرفت در فناوری رله و پروتکل‌های ارتباطی، می‌توانند به طور موثر در مکان‌های دور و فاصله‌دار نیز استفاده شوند. این امر برای سیستم‌های قدرت مدرن ضروری است و حفاظت قابل اعتمادی را برای پیکربندی‌های پیچیده و تنظیمات تولید پراکنده فراهم می‌کند.

انتخاب رله دیفرانسیل مناسب

برای انتخاب نوع مناسب رله دیفرانسیل برای سیستم قدرت، می‌توانید به راهنمای زیر توجه کنید:

شناسایی الزامات حفاظتی: در ابتدا، نیازهای خاص و مهم سیستم قدرتی که قصد محافظت از آن را دارید را شناسایی کنید. این شامل درک انواع خطاهایی است که ممکن است رخ دهند و زمان پاسخ مطلوب برای مقابله با این خطاها.

در نظر گرفتن حساسیت و پایداری: رله‌های دیفرانسیل امکانات مختلفی را ارائه می‌دهند. بررسی کنید که آیا نیاز دارید رله‌ای با حساسیت و پایداری بالا (مانند رله‌های درصدی) یا با عملکرد سریع و حساسیت بالا (مانند رله‌های امپدانس پایین) را انتخاب کنید.

ارزیابی کاربرد: مشخص کنید که رله برای کاربردهای خاصی مانند حفاظت ترانسفورماتور، ژنراتور، موتور یا شینه مناسب است و آیا می‌تواند به درستی خطاهای مربوط به آن کاربرد را تشخیص دهد.

ارزیابی قابلیت‌های رله: ویژگی‌های مختلفی مانند حساسیت بالا، عملکرد سریع، قابلیت اطمینان و انعطاف‌پذیری در رله‌های دیفرانسیل وجود دارد. بررسی کنید که کدام یک از این ویژگی‌ها با الزامات کاربردی سیستم قدرت شما همخوانی دارد.

بررسی ویژگی‌های رله: ویژگی‌های پیشرفته مانند اتصال اترنت، سنکروفازورها، IEC 61850، سیگنال‌دهی دیجیتال نقطه به نقطه امن و رابط‌های کاربری قابل تنظیم می‌توانند عملکرد و سازگاری رله را با پیکربندی‌های مختلف سیستم قدرت بهبود بخشند.

بررسی عملکرد رله: زمان پاسخگویی، قابلیت اطمینان و دقت در تشخیص خطاها از جمله مواردی است که باید بررسی شود تا اطمینان حاصل شود که رله می‌تواند به طور موثر از جزء سیستم قدرت در برابر خطا محافظت کند.

مشورت با تولیدکننده: مشخصات و برگه‌های اطلاعاتی محصولات اطلاعات دقیقی در مورد قابلیت‌ها، عملکرد و مناسب بودن رله برای کاربردهای مختلف ارائه می‌دهند. مشاوره با این اسناد می‌تواند به تصمیم گیری آگاهانه کمک کند.

با توجه به این نکات، می‌توانید یک رله دیفرانسیل را انتخاب کنید که به درستی نیازهای حفاظتی سیستم قدرت شما را برآورده کند و از محافظت موثر در برابر خطاها اطمینان حاصل کند.

جمع بندی

در این مقاله، ساختار و عملکرد رله دیفرانسیل، کاربردها و انواع مختلف آن، مزایا و معایب استفاده از این دستگاه‌ها، و اهمیت آنها در حفظ امنیت و عملکرد مدارهای برقی مورد بررسی قرار گرفت. از آنجا که رله دیفرانسیل با توجه به خصوصیات مختلفی که دارد، می‌تواند در مکان‌های مختلفی از جمله حفاظت ترانسفورماتور، دیزل ژنراتور، موتور و شینه مسی استفاده شود، انتخاب مدل مناسب برای هر کاربرد خاص امری بسیار حائز اهمیت است.

به طور کلی، استفاده از رله‌های دیفرانسیل در مدارهای برقی می‌تواند بهبود امنیت و عملکرد سیستم قدرت را فراهم کند و از وقوع حوادث برقی جلوگیری نماید. با در نظر گرفتن ویژگی‌ها و نیازهای خاص هر سیستم، می‌توان رله‌ای را انتخاب کرد که بهترین عملکرد و سازگاری با آن سیستم را داشته باشد.
