مقایسه کامل کلید های MCCB و ACB در عملکرد و ساختار

امروزه، توسعه ی فناوری برق و الکترونیک به سرعت در حال پیشرفت است و از این رو، استفاده از کلیدهای الکترونیکی حیاتی در ایجاد سیستم‌های برقی ایمن و کارآمد است. دو نوع مهم از این کلیدها کلیدهای اتوماتیک کامپکت (MCCB) و کلیدهای قطع کننده ی مدار هوا (ACB) هستند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

در این مقاله، قصد داریم به یک بررسی جامع از این دو نوع کلید بپردازیم. ما به دنبال تجزیه و تحلیل عمیق و حرفه‌ای از عملکرد، ساختار و کاربردهای این دو تکنولوژی الکترونیکی هستیم. با مطالعه ی این مقاله، امیدواریم که خوانندگان قادر باشند انتخابی مناسب و آگاهانه بین MCCB و ACB بر اساس نیازهای خود داشته باشند.

ما ابتدا به بررسی مفصل ساختار و اجزا ی هر کدام از این کلیدها می‌پردازیم. سپس به بررسی عملکرد پیچیده و تفاوت‌های آنها می‌پردازیم. در انتها، به بررسی کاربردهای متنوع و گسترده ی این دو نوع کلید در صنایع مختلف می‌پردازیم.

این مقاله به طور خاص برای مهندسان برق، تکنسین‌های الکتریکی، محققان و دانشجویانی که به علوم برق و الکترونیک علاقه‌مندند، طراحی شده است. امیدواریم که این مقاله به عنوان یک راهنمای معتبر و حرفه‌ای برای انتخاب بهترین گزینه برای سیستم‌های برقی مورد استفاده قرار بگیرد.

تعریف

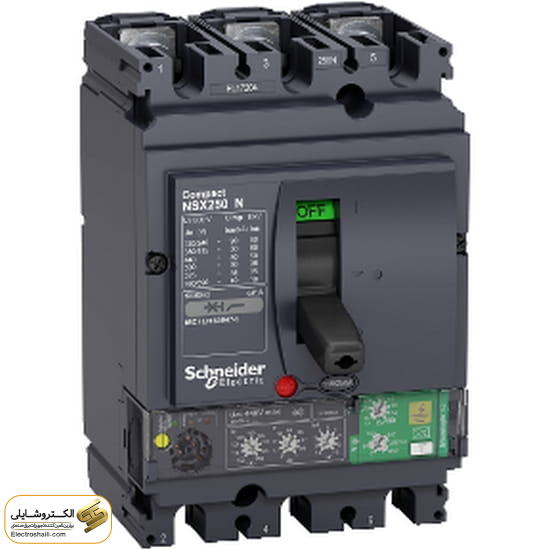

کلید های اتوماتیک کامپکت (MCCB):

کلیدهای اتوماتیک کامپکت، به اختصار MCCB، از مهمترین اجزای سیستم‌های برقی برای حفاظت از تجهیزات و شبکه‌های برقی در برابر حوادث ناخواسته محسوب می‌شوند. این کلیدها عموماً در سیستم‌هایی که نیاز به حفاظت از بارهای متوسط و بزرگ دارند، مورد استفاده قرار می‌گیرند.

مهمترین ویژگی کلیدهای MCCB، قابلیت تنظیم جریان محافظتی آنها است که به مهندسان برق این امکان را می‌دهد که جریان محافظتی را با توجه به نوع بار و نیازهای سیستم، تنظیم کنند. علاوه بر این، MCCB ها دارای سیستم‌های ترمومغناطیسی یا الکترومغناطیسی هستند که در صورت اتصال خطرناک به سیستم برق، عمل می‌کنند و جریان را به صورت خودکار قطع می‌کنند. ساختار MCCB ها عموماً شامل یک بدنه متمرکز و اجزای داخلی مجزا برای کنترل و عملکرد می‌باشد.

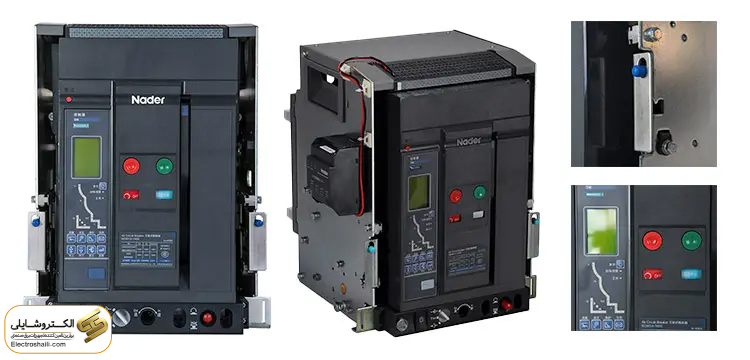

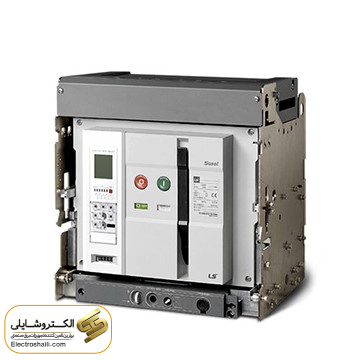

کلید های قطع کننده مدار هوا (ACB):

کلید قطع کننده مدار ACB یک دستگاه الکتریکی است که به طور خودکار و یا دستی، جریان برق را قطع می‌کند. این کلیدها معمولاً در سیستم‌های توزیع برق و سیستم‌های قدرت به کار می‌روند و وظیفه اصلی آنها حفاظت از تجهیزات و شبکه‌های برقی در برابر حوادث ناخواسته مانند بار اضافی، کوتاه‌زنی، و سایر خطرات الکتریکی است.

تعریف دقیق‌تر:کلید قطع کننده مدار هوا ACB یک دستگاه حفاظتی الکتریکی است که جریان برق را در صورت وقوع حوادث ناخواسته قطع می‌کند. این کلیدها دارای یک مکانیزم قطع و وصل است که به وسیله یک میدان مغناطیسی یا سیگنال‌های الکترونیکی، جریان برق را به صورت خودکار قطع می‌کنند. علاوه بر این، برخی از مدل‌ها دارای قابلیت قطع دستی هستند که کاربر این امکان را دارد تا در صورت نیاز، جریان برق را به صورت دستی قطع کند.

مزایای استفاده از کلیدهای ACB شامل سرعت عمل بالا، دقت بالا در قطع جریان، و امکان استفاده در سیستم‌های برقی با ولتاژ و جریان بالا می‌باشد. این کلیدها همچنین دارای قابلیت تنظیم و تعمیر ساده هستند که از مزیت‌های آنهاست.

ساختار کلید های اتوماتیک کامپکت (MCCB):

کلیدهای اتوماتیک کامپکت (MCCB) به عنوان یکی از اجزای اساسی سیستم‌های برقی، ساختاری پیچیده و دقیق دارند که از جزئیات فنی و مکانیزم‌های مختلفی تشکیل شده‌اند. در اینجا به بررسی ساختار این کلیدها از دو جنبه ی فیزیکی و عملکردی می‌پردازیم.

ساختار فیزیکی:

بدنه یا قاب کلید:  بدنه کلید اتوماتیک کمپکت، یک محفظه عایقی است که اجزای دیگر کلید درون آن قرار می‌گیرند. معمولاً اطلاعات فنی مانند شماره سریال و ولتاژ نامی روی آن درج می‌شود.

کنتاکت‌ها:  این اجزا موجب قطع و وصل جریان در مدار می‌شوند. باز و بسته شدن کنتاکت‌ها، جریان الکتریکی را در مدار به حالت ON یا OFF تغییر می‌دهند.

جرقه گیر (Arc Chute): جرقه گیر جریان جرقه‌ای که هنگام جدا شدن کنتاکت‌ها ایجاد می‌شود را کنترل می‌کند و از تولید حرارت زیاد و آسیب به کنتاکت‌ها جلوگیری می‌کند.

مکانیزم قطع و وصل:  این مکانیزم وظیفه قطع و وصل کلید را بر عهده دارد. زمانی که کلید را از حالت OFF به ON تغییر می‌دهید، این مکانیزم کنتاکت‌ها را بسته و در موقع قطع کلید، آنها را باز می‌کند.

واحد تریپ (Trip Unit): واحد تریپ به کلید امکان اعمال تریپ و جلوگیری از جریان‌های بیش از حد را می‌دهد. این واحد با استفاده از رله‌های مختلفی، مانند رله‌های حرارتی و الکترومغناطیسی، تغییرات در جریان‌های مدار را تشخیص می‌دهد و در صورت لزوم کلید را خاموش می‌کند.

بازوی قطع و وصل (Operating Arm): این بازو که به مکانیزم قطع و وصل متصل است، به کلید امکان تغییر وضعیت از ON به OFF و بالعکس را می‌دهد.

دکمه‌ها و نمایشگرها:  دکمه‌ها و نمایشگرها برای تنظیمات و نمایش وضعیت کلید مورد استفاده قرار می‌گیرند. این شامل دکمه‌های تریپ دستی و نمایشگرهای LED برای نشان دادن وضعیت کلید می‌شود.

عملکرد و مکانیزم‌های داخلی:MCCB

مکانیزم ترمومغناطیسی: در این مکانیزم، ترمومغناطیس‌هایی وجود دارند که با افزایش دما، یک فشار مغناطیسی تولید می‌کنند و باعث قطع جریان برق می‌شوند. این مکانیزم برای حفاظت در برابر جریان‌های بیش از حد و کاهش خطرات حرارتی بکار می‌رود.

مکانیزم الکترومغناطیسی: در این مکانیزم، میدان مغناطیسی با جریان برق ایجاد می‌شود و در صورت اتصال خطرناک، این میدان باعث عملکرد قطع جریان برق می‌شود. این مکانیزم برای حفاظت سریعتر در برابر حوادث ناخواسته و جریان‌های بالا استفاده می‌شود.

سیستم‌های حفاظتی: MCCBها دارای سیستم‌های حفاظتی مختلفی هستند که از تجهیزات و مدارهای الکتریکی در برابر خطرات محافظت می‌کنند. این سیستم‌ها شامل حفاظت در برابر اضافه بار، کوتاه‌زنی، ولتاژ نامناسب و غیره می‌شوند.

کنترل دستی: برخی MCCB ها دارای دکمه‌ها و دسته‌های کنترلی هستند که به کاربر اجازه می‌دهند تا در صورت نیاز جریان برق را به صورت دستی قطع کنند یا مجدداً وصل کنند.

این ساختارها و مکانیزم‌ها در کلیدهای MCCB از جزئیات و تکنولوژی‌های پیشرفته‌ای استفاده می‌کنند تا حفاظت کامل و موثری را برای سیستم‌های برقی فراهم کنند.

ساختار کلیدهای قطع کننده مدار هوا (ACB):

کلیدهای (ACB) به عنوان یکی از انواع کلیدهای حفاظتی در سیستم‌های برقی، ساختار کوچک و فشرده‌ای دارند که به طور عمده از جنس پلاستیک و فلز تشکیل شده‌اند. در اینجا به جزئیات ساختاری این کلیدها و عملکرد آنها پرداخته می‌شود.

ساختار فیزیکی:

بدنه (Chassis):بدنه کلید ACB معمولاً از جنس فولاد یا آلومینیوم ساخته شده و برای نصب قطعات داخلی و حفاظت از آنها استفاده می‌شود.

مکانیزم قطع و وصل (Tripping Mechanism):این مکانیزم عملیات قطع و وصل کلید را کنترل می‌کند. معمولاً از مکانیزم‌های الکترومغناطیسی و ترمومغناطیسی برای قطع جریان در صورت وقوع حوادث ناخواسته استفاده می‌شود.

کاتالیزورها (Arc Chutes):این قطعات برای خاموش کردن و کنترل کردن قوس الکتریکی که هنگامی که جریان برق قطع می‌شود، ایجاد می‌شود، استفاده می‌شوند. آنها جریان هوا را ایجاد می‌کنند تا قوس الکتریکی را خاموش کنند و از خطرات احتراق و آسیب به قطعات جلوگیری کنند.

قطعات وصل (Contacts):این قطعات به عنوان اجزای اصلی قسمت‌های وصل شونده و قطع کننده عمل می‌کنند. آنها جریان الکتریکی را به داخل کلید هدایت می‌کنند و در صورت نیاز آن را قطع می‌کنند.

مکانیزم‌های کنترلی (Control Mechanisms):این مکانیزم‌ها شامل دسته‌ها، دکمه‌ها، و سوئیچ‌های کنترلی هستند که توسط کاربر برای قطع و وصل کردن کلید استفاده می‌شوند. این مکانیزم‌ها همچنین ممکن است از رله‌ها و سیستم‌های کنترلی دیگری تشکیل شده باشند که عملکرد کلید را تنظیم می‌کنند.

سوئیچ‌های حفاظتی (Protection Switches):برخی از کلیدهای ACB دارای سوئیچ‌های حفاظتی هستند که امکان تنظیم و تنظیم پارامترهای حفاظتی مانند جریان ولتاژ، زمان تاخیر و غیره را فراهم می‌کنند..

عملکرد و مکانیزم‌های داخلیACB :

مکانیزم قطع و وصل: مکانیزم‌های ترمومغناطیسی و الکترومغناطیسی: این مکانیزم‌ها وظیفه دارند که در صورت اتصال خطرناک و افزایش جریان برق به مقداری که از حد مجاز فراتر رفته است، قطع جریان را فعال کنند. مکانیزم ترمومغناطیسی بر اساس افزایش دما و مکانیزم الکترومغناطیسی بر اساس ایجاد میدان مغناطیسی، عمل می‌کنند.

کاتالیزورها (Arc Chutes): وظیفه اصلی این قطعات این است که قوس الکتریکی که هنگامی که سوئیچ را قطع یا وصل می‌کنید ایجاد می‌شود، را به کنترل درآورده و انرژی آن را به حرارت و نور تبدیل کنند. این کار با جلوگیری از انبساط قوس الکتریکی و متصاعد شدن آن به سمت خارج از کلید انجام می‌شود.

سوئیچ‌های وصل و قطع (Contacts):وظیفه این سوئیچ‌ها اجازه دادن به جریان برق برای عبور (در صورت وصل بودن) و مسدود کردن جریان برق (در صورت قطع بودن) است. وصل و قطع سوئیچ‌ها به طور مستقیم توسط مکانیزم‌های قطع و وصل کنترل می‌شود.

مزایا و معایب کلید اتوماتیک کامپکت (MCCB) و کلید قطع کننده مدار هوا (ACB)

کلید اتوماتیک کامپکت (MCCB):

مزایا:

اندازه کوچکتر و وزن سبکتر MCCB: ها دارای اندازه کوچکتر و وزن سبکتری هستند که نصب و نگهداری آنها را آسان می‌کند.

هزینه کمتر MCCB: ها معمولاً ارزان‌تر از ACB ها هستند، بنابراین مناسب برای بودجه‌های محدودتر هستند.

عملکرد سریعتر MCCB :ها دارای مکانیزم‌های قطع و وصل سریعتری هستند که در صورت وقوع حوادث ناخواسته به سرعت جریان برق را قطع می‌کنند.

مناسبتر برای مدارهای کوچکتر MCCB :ها برای مدارهای کوچکتر و پایین‌تر به دلیل اندازه کوچکتر و همچنین هزینه کمتر، مناسب‌تر هستند.

معایب:

حداکثر قدرت کاهش می‌یابد: در مقایسه با ACB، قدرت MCCB ها معمولاً کمتر است و نمی‌توانند جریان‌های بسیار بزرگ را مدیریت کنند.

عمر مفید کمتر MCCB :ها دارای عمر مفید کمتری نسبت به ACB ها هستند و نیاز به تعویض و تعمیرات مکررتر دارند.

حفاظت کمتر: عملکرد حفاظتی MCCB ها در مقایسه با ACB ها کمتر است و برای مدارهایی که نیاز به حفاظت بیشتری دارند، ممکن است مناسب نباشند.

کلید قطع کننده مدار هوا (ACB):

مزایا:

قدرت بیشتر و کارایی بالاتر ACB :ها قادرند جریان‌های بسیار بزرگتری را مدیریت کنند و در مقابل خطرات الکتریکی موثرتر عمل می‌کنند.

حفاظت بهتر: عملکرد حفاظتی ACB ها بسیار قوی‌تر است و می‌توانند تجهیزات و مدارهای الکتریکی را در برابر خطرات مختلفی مانند کوتاه‌زنی و اضافه بار محافظت کنند.

عمر مفید بیشتر ACB :ها دارای عمر مفید بیشتری نسبت به MCCB ها هستند و نیاز به تعمیرات کمتری دارند.

معایب:

اندازه بزرگتر و وزن سنگینتر ACB :ها دارای اندازه بزرگتر و وزن سنگینتری هستند که نصب و نگهداری آنها را پیچیده‌تر می‌کند.

هزینه بالاتر ACB :ها اغلب گران‌تر از MCCB ها هستند، بنابراین برای بودجه‌های محدودتر، قابلیت دسترسی به آنها ممکن است محدودتر باشد.

عملکرد کندتر ACB :ها معمولاً دارای مکانیزم‌های قطع و وصل کندتری هستند که در برخی مواقع ممکن است زمان بیشتری برای قطع جریان برق نیاز داشته باشد.

در نهایت، انتخاب بین MCCB و ACB بستگی به نیازها و مشخصات مدارهای برقی شما دارد. در مدارهای کوچکتر و با نیاز کمتر به حفاظت، MCCB ها مناسبتر هستند، در حالی که برای مدارهای بزرگتر و با نیاز به حفاظت بیشتر، ACB ها پیشنهاد می‌شوند.

جمع بندی

در این مقاله، بررسی دقیق و جامعی از ساختار و عملکرد کلیدهای اتوماتیک کامپکت (MCCB) و کلیدهای قطع کننده مدار هوا (ACB) انجام شد. هر یک از این دو نوع کلید، دارای ویژگی‌ها و مزایا و معایب منحصر به فردی هستند که در انتخاب و استفاده آنها باید در نظر گرفته شوند.

MCCB ها با ساختاری کوچک و سبک، هزینه کمتر و عملکرد سریع، مناسب برای مدارهای کوچکتر و با نیاز کمتر به حفاظت هستند. اما با وجود این ویژگی‌ها، نیروی حفاظتی و قدرت عملکرد آنها نسبت به ACB ها کمتر است.

از سوی دیگر، ACB ها با ساختاری قوی و قدرتمند، حفاظت بیشتر و عمر مفید بیشتر، برای مدارهای بزرگتر و با نیاز به حفاظت بیشتر، انتخاب مناسبی هستند. اما با اینکه قدرت و عملکرد آنها بالاتر است، اما اندازه بزرگتر، وزن سنگینتر و هزینه بالاتری دارند که ممکن است استفاده از آنها را محدود کند.

در نهایت، با توجه به این مقایسه، تصمیم‌گیری بین استفاده از MCCB و ACB بستگی به نیازها و مشخصات مدارهای برقی شما دارد. بنابراین، در انتخاب مناسب باید به طور همزمان به ساختار و عملکرد هر یک از این دو نوع کلید توجه کرد و با مشاوره متخصصان الکترونیکی و برق، تصمیم نهایی را اتخاذ کرد.
