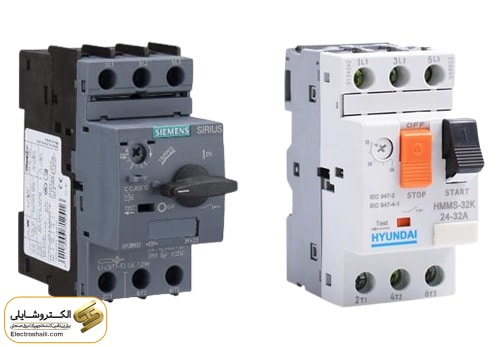

راهنمای جامع مشکلات رایج در کلید های حرارتی MPCB

راهنمای جامع مشکلات رایج در کلید های حرارتی MPCB

در دنیای صنعتی امروز، حفاظت از تجهیزات الکتریکی به ویژه موتورهای الکتریکی از اهمیت بالایی برخوردار است. موتورهای الکتریکی نقش حیاتی در بسیاری از فرآیندهای صنعتی ایفا می‌کنند و هرگونه اختلال یا خرابی در عملکرد آن‌ها می‌تواند منجر به توقف تولید و زیان‌های اقتصادی قابل توجهی شود. یکی از ابزارهای اساسی برای حفاظت از این موتورها، کلیدهای حرارتی محافظ موتور (MPCB) است.

کلیدهای حرارتی MPCB نه تنها از موتورها در برابر شرایط اضافه بار و اتصال کوتاه محافظت می‌کنند، بلکه با تشخیص نوسانات ولتاژ و شرایط محیطی نامناسب نیز به افزایش طول عمر و کارایی موتورها کمک می‌کنند. این کلیدها با بهره‌گیری از تکنولوژی‌های پیشرفته و مکانیزم‌های حفاظتی چندگانه، امکان عملکرد ایمن و بهینه موتورهای الکتریکی را فراهم می‌سازند.

با این حال، کلیدهای حرارتی MPCB نیز مانند هر دستگاه دیگری ممکن است دچار مشکلات و خرابی‌هایی شوند که عملکرد صحیح آن‌ها را مختل کند. شناخت این مشکلات رایج و روش‌های مناسب برای رفع آن‌ها می‌تواند به نگهداری بهتر و افزایش عمر مفید این تجهیزات کمک کند. در این مقاله، به بررسی مشکلات رایج کلیدهای حرارتی MPCB، دلایل وقوع آن‌ها و راه‌حل‌های موثر برای رفع این مشکلات پرداخته می‌شود. این اطلاعات می‌تواند به مهندسین و تکنسین‌های صنعتی کمک کند تا با اطمینان بیشتری از MPCBها استفاده کرده و از خرابی‌های ناخواسته جلوگیری کنند.

مشکلات رایج در کلیدهای حرارتی MPCB

قطع مکرر مدار

یکی از مشکلات رایج در کلیدهای حرارتی MPCB، قطع مکرر مدار است که می‌تواند منجر به توقف ناگهانی عملیات و کاهش بهره‌وری شود. در ادامه به بررسی علت‌ها و راه‌حل‌های این مشکل می‌پردازیم.

علت‌ها:

اضافه بار موتور: موتور در شرایطی بیش از ظرفیت طراحی خود کار می‌کند و جریان بیش از حدی را از مدار می‌کشد.

تنظیمات نادرست کلید حرارتی: تنظیمات جریان قطع کلید حرارتی به درستی انجام نشده است و باعث حساسیت بیش از حد کلید و قطع مکرر آن می‌شود.

مشکلات در سیم‌کشی: وجود اتصالات نادرست، سیم‌های آسیب‌دیده یا ساییدگی در مدار می‌تواند باعث ایجاد مقاومت اضافی و افزایش جریان شود.

اتصالات ضعیف یا قدیمی: اتصالات الکتریکی شل، زنگ‌زده یا فرسوده می‌تواند منجر به افزایش مقاومت و جریان غیرطبیعی در مدار شود.

راه‌حل‌ها:

بررسی و تنظیم دقیق جریان مجاز:اطمینان حاصل کنید که تنظیمات کلید حرارتی مطابق با مشخصات پلاک موتور و نیازهای عملیاتی آن است. برای تنظیم دقیق جریان مجاز، به دستورالعمل سازنده MPCB مراجعه کنید.

اطمینان از صحیح بودن سیم‌کشی: مدار را بررسی کنید تا مطمئن شوید که تمامی اتصالات به درستی انجام شده و هیچ سیمی دچار آسیب یا خرابی نیست. از ابزارهای اندازه‌گیری برای بررسی مقاومت و جریان استفاده کنید.

بررسی و تعویض اتصالات قدیمی یا خراب: تمامی اتصالات الکتریکی را بازبینی کنید و هرگونه اتصالات شل، زنگ‌زده یا آسیب‌دیده را تعمیر یا تعویض کنید. استفاده از اتصالات با کیفیت و استانداردهای مناسب می‌تواند از وقوع این مشکل جلوگیری کند.

بررسی بار موتور: اطمینان حاصل کنید که موتور تحت بار اضافی قرار ندارد. اگر موتور در حال کار با باری بیش از حد است، باید بررسی شود که آیا نیاز به موتور با ظرفیت بالاتر دارید یا بار باید کاهش یابد.

عملکرد نادرست در دمای محیط بالا

یکی دیگر از مشکلات رایج در کلیدهای حرارتی MPCB، عملکرد نادرست آن‌ها در دمای محیط بالا است. این مشکل می‌تواند باعث کاهش اثربخشی محافظت از موتور و در نهایت منجر به آسیب به تجهیزات شود. در ادامه به بررسی علت‌ها و راه‌حل‌های این مشکل می‌پردازیم.

علت‌ها:

کاهش ظرفیت قطع کلید حرارتی به دلیل افزایش دما: در دماهای بالاتر از حد مجاز، ظرفیت قطع کلید حرارتی کاهش می‌یابد و ممکن است نتواند به درستی در برابر جریان‌های بیش از حد و اضافه بار عمل کند. این امر باعث می‌شود که کلید حرارتی زودتر از حد معمول یا حتی بدون دلیل موجه قطع کند.

راه‌حل‌ها:

استفاده از MPCBهایی با مشخصات دمایی مناسب: انتخاب MPCBهایی که برای دماهای محیطی بالاتر طراحی شده‌اند می‌تواند به کاهش تاثیرات منفی دما بر عملکرد کلید حرارتی کمک کند. بررسی مشخصات فنی و دمای کاری مجاز کلیدها قبل از نصب بسیار حائز اهمیت است.

تهویه مناسب تابلوهای الکتریکی: اطمینان از تهویه مناسب تابلوهای الکتریکی که MPCBها در آن‌ها نصب شده‌اند می‌تواند به کاهش دمای داخلی تابلو کمک کند. استفاده از فن‌ها، دریچه‌های تهویه و سیستم‌های خنک‌کننده می‌تواند به حفظ دمای مطلوب و بهبود عملکرد کلیدهای حرارتی کمک کند.

نصب در محل‌های مناسب: MPCB را در محل‌هایی نصب کنید که در معرض تابش مستقیم خورشید یا منابع حرارتی دیگر نباشند. این امر می‌تواند به کاهش تاثیرات دمای محیط بر عملکرد کلیدها کمک کند.

استفاده از مواد عایق حرارتی: در مواردی که امکان تهویه مناسب وجود ندارد، استفاده از مواد عایق حرارتی در اطراف تابلوهای الکتریکی می‌تواند به کاهش انتقال حرارت به داخل تابلو کمک کند.

نظارت و اندازه‌گیری مداوم دما: نصب سنسورهای دما و سیستم‌های نظارتی برای اندازه‌گیری مداوم دمای محیط و دمای داخل تابلو می‌تواند به تشخیص زودهنگام مشکلات دمایی کمک کند و اقدامات پیشگیرانه را امکان‌پذیر سازد.

عدم قطع مدار در صورت اضافه بار یا اتصال کوتاه

یکی از مشکلات جدی و خطرناک در کلیدهای حرارتی MPCB، عدم قطع مدار در صورت وقوع اضافه بار یا اتصال کوتاه است. این مشکل می‌تواند به آسیب جدی به موتورهای الکتریکی و حتی ایجاد خطرات ایمنی منجر شود. در ادامه به بررسی علت‌ها و راه‌حل‌های این مشکل می‌پردازیم.

علت‌ها:

خرابی مکانیزم داخلی کلید حرارتی: خرابی مکانیزم داخلی کلید حرارتی می‌تواند باعث عدم عملکرد صحیح در زمان اضافه بار یا اتصال کوتاه شود. این خرابی ممکن است به دلیل سایش، پارگی، خوردگی یا نقص تولیدی باشد.

تنظیمات نامناسب: تنظیمات جریان قطع کلید حرارتی ممکن است به درستی انجام نشده باشد یا تغییرات در شرایط عملیاتی موتور نادیده گرفته شده باشد. تنظیمات نامناسب می‌تواند باعث عدم قطع مدار در زمان‌های ضروری شود.

قدیمی بودن کلید: کلیدهای حرارتی قدیمی ممکن است دچار کاهش کارایی و خرابی مکانیکی شوند که توانایی آن‌ها را برای تشخیص و قطع جریان در شرایط اضطراری کاهش می‌دهد.

راه‌حل‌ها:

بررسی و تست کلید حرارتی با استفاده از تجهیزات تست مناسب: استفاده از تجهیزات تست استاندارد و مناسب برای بررسی عملکرد کلید حرارتی می‌تواند به شناسایی خرابی‌ها و نقص‌های احتمالی کمک کند. این تست‌ها شامل بررسی زمان پاسخگویی، دقت تنظیمات و کارایی مکانیزم قطع می‌شود.

تنظیم مجدد کلید حرارتی: بررسی و تنظیم مجدد جریان قطع کلید حرارتی بر اساس مشخصات پلاک موتور و شرایط عملیاتی فعلی. اطمینان حاصل کنید که تنظیمات مطابق با نیازهای واقعی موتور و استانداردهای سازنده انجام شده است.

تعویض کلید در صورت نیاز: در صورتی که کلید حرارتی دچار خرابی‌های جدی یا کاهش کارایی شده باشد، تعویض آن با یک کلید جدید و با مشخصات مناسب می‌تواند راه‌حل مناسب باشد. اطمینان حاصل کنید که کلید جدید با استانداردها و نیازهای موتور هماهنگ است.

نگهداری منظم و پیشگیرانه: برنامه‌ریزی و اجرای نگهداری منظم برای بررسی و تست کلیدهای حرارتی می‌تواند به شناسایی و رفع مشکلات قبل از وقوع شرایط اضطراری کمک کند. این نگهداری شامل بازرسی‌های دوره‌ای، تمیزکاری و تست عملکرد است.

نوسانات ولتاژ و تاثیر آن بر عملکرد MPCB

نوسانات ولتاژ در شبکه برق می‌تواند تاثیرات منفی بر عملکرد کلیدهای حرارتی MPCB داشته باشد. این نوسانات می‌توانند منجر به قطع نادرست مدار یا عدم توانایی MPCB در حفاظت مناسب از موتور شوند. در ادامه به بررسی علت‌ها و راه‌حل‌های این مشکل می‌پردازیم.

علت‌ها:

نوسانات ولتاژ در شبکه برق: نوسانات ولتاژ در شبکه برق می‌تواند ناشی از تغییرات ناگهانی بار، مشکلات در شبکه توزیع برق یا خطاهای تجهیزات باشد. این نوسانات می‌توانند باعث عملکرد نامناسب MPCBها شوند، زیرا این کلیدها برای ولتاژهای ثابت و پایدار طراحی شده‌اند.

راه‌حل‌ها:

استفاده از تثبیت‌کننده ولتاژ یا منابع تغذیه پایدار: نصب تثبیت‌کننده‌های ولتاژ می‌تواند به حفظ ولتاژ پایدار و جلوگیری از تاثیرات نوسانات ولتاژ بر MPCBها کمک کند. تثبیت‌کننده‌های ولتاژ به طور خودکار ولتاژ ورودی را تنظیم و تثبیت می‌کنند تا ولتاژ خروجی ثابت و پایدار باشد.استفاده از منابع تغذیه پایدار (UPS) نیز می‌تواند در مواقعی که نوسانات ولتاژ شدید است، برق پایدار و بدون نوسان را تأمین کند.

بررسی و اصلاح نوسانات ولتاژ شبکه: بررسی و تحلیل شبکه برق برای شناسایی منشاء نوسانات ولتاژ و اقدام به اصلاح آن‌ها می‌تواند به بهبود عملکرد MPCBها کمک کند. این اقدامات ممکن است شامل اصلاح تجهیزات شبکه توزیع برق، بهبود زیرساخت‌های برق یا نصب تجهیزات حفاظتی اضافی باشد.

استفاده از MPCBهایی با تحمل ولتاژ بالا: انتخاب MPCBهایی که تحمل بالاتری در برابر نوسانات ولتاژ دارند می‌تواند از تاثیرات منفی نوسانات ولتاژ بر عملکرد آن‌ها جلوگیری کند. بررسی مشخصات فنی MPCBها و انتخاب مناسب‌ترین نوع برای شرایط عملیاتی موجود بسیار مهم است.

نصب فیلترهای الکتریکی: استفاده از فیلترهای الکتریکی می‌تواند به کاهش نویزها و نوسانات ناخواسته در شبکه برق کمک کند. این فیلترها به بهبود کیفیت برق و کاهش تاثیرات منفی نوسانات بر تجهیزات الکتریکی کمک می‌کنند.

مانیتورینگ مداوم ولتاژ: نصب سیستم‌های مانیتورینگ برای اندازه‌گیری و نظارت مداوم ولتاژ شبکه برق می‌تواند به شناسایی سریع نوسانات ولتاژ و اقدام به موقع برای رفع مشکلات کمک کند. این سیستم‌ها می‌توانند داده‌های دقیقی در مورد وضعیت ولتاژ فراهم کنند و به اتخاذ تصمیمات بهینه کمک کنند.

صدای غیرعادی از MPCB

صدای غیرعادی از کلیدهای حرارتی MPCB می‌تواند نشانه‌ای از مشکلات مکانیکی یا الکتریکی در داخل کلید باشد. این مشکل می‌تواند به عملکرد نامناسب MPCB و حتی خرابی آن منجر شود. در ادامه به بررسی علت‌ها و راه‌حل‌های این مشکل می‌پردازیم.

علت‌ها:

ارتعاشات مکانیکی: ارتعاشات ناشی از تجهیزات اطراف یا خود کلید می‌تواند باعث ایجاد صداهای غیرعادی شود. این ارتعاشات ممکن است به دلیل نصب نادرست یا عملکرد غیرطبیعی تجهیزات مجاور باشد.

اتصالات شل یا ناقص: اتصالات الکتریکی یا مکانیکی شل یا ناقص در داخل MPCB می‌تواند باعث ایجاد صداهای غیرعادی شود. این اتصالات ممکن است به دلیل سایش، خرابی یا نصب نادرست به وجود آمده باشند.

راه‌حل‌ها:

بررسی و محکم کردن اتصالات: تمامی اتصالات الکتریکی و مکانیکی را در MPCB بررسی و اطمینان حاصل کنید که همگی محکم و به درستی متصل شده‌اند. از ابزارهای مناسب برای محکم کردن اتصالات استفاده کنید و مطمئن شوید که هیچ اتصال شلی وجود ندارد.

اطمینان از عدم وجود اجزای شل در داخل کلید: کلید حرارتی را باز کرده و داخل آن را بررسی کنید تا اطمینان حاصل شود که هیچ یک از اجزا داخلی شل یا ناقص نیستند. اجزای داخلی شامل کنتاکت‌ها، سیم‌پیچ‌ها و سایر مکانیزم‌های داخلی باید به درستی در جای خود قرار داشته باشند.

بررسی نصب و تراز کردن صحیح MPCB: اطمینان حاصل کنید که MPCB به درستی نصب و تراز شده است. نصب نادرست می‌تواند باعث ایجاد ارتعاشات و صداهای غیرعادی شود. بررسی پایه‌ها و براکت‌های نصب برای اطمینان از استحکام و ثبات نصب مهم است.

استفاده از وسایل کاهش ارتعاش: در صورتی که ارتعاشات مکانیکی از تجهیزات اطراف باعث ایجاد صداهای غیرعادی می‌شود، می‌توان از وسایل کاهش ارتعاش مانند لرزه‌گیرها یا پدهای کاهش ارتعاش استفاده کرد تا تاثیر این ارتعاشات بر MPCB کاهش یابد.

بازرسی دوره‌ای و نگهداری پیشگیرانه: برنامه‌ریزی و اجرای بازرسی‌های دوره‌ای و نگهداری پیشگیرانه می‌تواند به شناسایی و رفع مشکلات مکانیکی و الکتریکی قبل از بروز مشکلات جدی کمک کند. این بازرسی‌ها شامل بررسی تمامی اتصالات، قطعات داخلی و عملکرد کلی MPCB است.

افزایش دمای غیرعادی در MPCB

افزایش دمای غیرعادی در کلیدهای حرارتی MPCB می‌تواند نشانه‌ای از مشکلات جدی باشد که به عملکرد نادرست و حتی خرابی کلید منجر شود. این مشکل می‌تواند خطراتی مانند آتش‌سوزی و آسیب به تجهیزات الکتریکی را به همراه داشته باشد. در ادامه به بررسی علت‌ها و راه‌حل‌های این مشکل می‌پردازیم.

علت‌ها:

اضافه بار مداوم: وقتی موتور به طور مداوم در شرایط بار بیش از حد کار می‌کند، جریان بیش از حد از طریق MPCB عبور می‌کند و این می‌تواند منجر به افزایش دمای کلید شود.

اتصالات ناقص یا معیوب: اتصالات شل، آسیب‌دیده یا ناقص می‌تواند باعث ایجاد مقاومت اضافی و تولید حرارت در محل اتصال شود که منجر به افزایش دمای MPCB می‌گردد.

راه‌حل‌ها:

بررسی و اطمینان از بار مناسب روی کلید: بار موتور را بررسی کنید و مطمئن شوید که مطابق با مشخصات طراحی و ظرفیت MPCB است. اگر موتور به طور مداوم در شرایط اضافه بار کار می‌کند، باید شرایط بار را کاهش داده یا از MPCB با ظرفیت بالاتر استفاده کنید.

از ابزارهای اندازه‌گیری جریان برای نظارت بر جریان عبوری از MPCB استفاده کنید و مطمئن شوید که جریان عبوری از حد مجاز تعیین شده برای کلید تجاوز نمی‌کند.

بررسی و تعمیر اتصالات معیوب: تمامی اتصالات الکتریکی را در MPCB و مدارهای مرتبط بررسی کنید. اتصالات شل یا معیوب را شناسایی و تعمیر کنید. از ابزارهای مناسب برای محکم کردن اتصالات استفاده کرده و مطمئن شوید که هیچ نقطه‌ای از مدار دارای اتصال ضعیف یا ناقص نیست.

در صورت مشاهده هر گونه خرابی یا آسیب در اتصالات، آن‌ها را تعویض کنید تا از ایجاد مقاومت اضافی و تولید حرارت جلوگیری شود.

بازرسی و نگهداری منظم: برنامه‌ریزی و اجرای بازرسی‌های دوره‌ای برای بررسی دما و وضعیت MPCB از ترموگرافی یا دماسنج‌های مادون قرمز برای اندازه‌گیری دمای کلید و شناسایی نقاط داغ استفاده کنید.

نگهداری منظم شامل تمیزکاری و تعویض قطعات فرسوده یا معیوب نیز می‌تواند به جلوگیری از افزایش دمای غیرعادی کمک کند.

اطمینان از تهویه مناسب: اطمینان حاصل کنید که تابلوهای الکتریکی که MPCBها در آن‌ها نصب شده‌اند دارای تهویه مناسب هستند. تهویه مناسب به دفع حرارت تولید شده و حفظ دمای مطلوب کمک می‌کند.

در صورت نیاز، از فن‌ها یا سیستم‌های خنک‌کننده اضافی برای بهبود تهویه و کاهش دمای محیط استفاده کنید.

جمع بندی

کلیدهای حرارتی MPCB به عنوان اجزای اساسی در سیستم‌های الکتریکی، حفاظت جامعی را برای موتورهای الکتریکی فراهم می‌کنند. اما در طول زمان و با استفاده مداوم، این کلیدها ممکن است با مشکلاتی روبرو شوند که نیازمند بررسی و رفع آن‌هاست. در این مقاله، مشکلات رایجی که ممکن است در کلیدهای حرارتی MPCB رخ دهد، بررسی شدند و راه‌حل‌هایی برای هر یک ارائه شد.

از جمله مشکلاتی که مطرح شدند می‌توان به عملکرد نادرست در دمای محیط بالا، عدم قطع مدار در صورت اضافه بار یا اتصال کوتاه، نوسانات ولتاژ، صدای غیرعادی، و افزایش دمای غیرعادی اشاره کرد. برای هر یک از این مشکلات، علت‌ها و راه‌حل‌های مرتبط با آن‌ها تشریح شدند.

با اجرای راه‌حل‌های ارائه شده و با توجه به نکاتی که در این مقاله بیان شد، امکان بهبود قابلیت اطمینان و اثربخشی کلیدهای حرارتی MPCB و حفاظت بهتر برای موتورهای الکتریکی وجود دارد. همچنین، با رعایت بهترین شیوه‌ها در نصب، استفاده، و نگهداری این کلیدها، می‌توان زمان خرابی‌ها را بهبود بخشید و هزینه‌های تعمیرات را کاهش داد.
