معرفی جامع بیمتال ها، اجزاء و نحوه عملکرد
در دنیای پیشرفته امروزی، کنترل دقیق و مؤثر دما و جریان‌های الکتریکی در صنایع مختلف از اهمیت بالایی برخوردار است. یکی از ابزارهای حیاتی که در این زمینه نقش اساسی ایفا می‌کند، بیمتال‌ها هستند. بیمتال‌ها، به عنوان عناصری که به تغییرات دما واکنش نشان می‌دهند، در طیف گسترده‌ای از کاربردها از جمله ترموستات‌ها، قطع‌کننده‌های مدار و ابزارهای دقیق صنعتی استفاده می‌شوند.
بیمتال‌ها از دو فلز متفاوت تشکیل شده‌اند که به دلیل داشتن ضرایب انبساط حرارتی مختلف، با تغییر دما به طور متفاوتی منبسط یا منقبض می‌شوند. این تفاوت در انبساط حرارتی باعث خم شدن بیمتال و در نتیجه عملکرد مکانیکی آن می‌شود. این ویژگی منحصربه‌فرد بیمتال‌ها را به ابزاری کارآمد و قابل اعتماد برای کنترل و تنظیم دما و جریان الکتریکی تبدیل کرده است.
این مقاله به معرفی جامع بیمتال‌ها، اجزاء تشکیل‌دهنده آنها و نحوه عملکردشان می‌پردازد. ابتدا به تاریخچه و توسعه بیمتال‌ها نگاهی خواهیم داشت و سپس به بررسی اجزاء و فرآیند تولید آنها می‌پردازیم. در ادامه، اصول عملکرد بیمتال‌ها را توضیح داده و کاربردهای متنوع آنها را در صنایع مختلف بررسی خواهیم کرد. همچنین مزایا و معایب بیمتال‌ها را مقایسه کرده و چالش‌ها و آینده این فناوری را مورد بحث قرار خواهیم داد.
تاریخچه بیمتال
بیمتال‌ها، که به دلیل ویژگی‌های منحصر به فرد خود در صنایع مختلف استفاده می‌شوند، دارای تاریخچه‌ای غنی و جالب هستند که نشان‌دهنده توسعه و نوآوری‌های بسیاری در طول زمان است.
پیدایش اولیه و اصول ابتدایی
بیمتال‌ها برای اولین بار در اواخر قرن نوزدهم میلادی به عنوان ابزاری برای اندازه‌گیری و کنترل دما معرفی شدند. این ابزارها از دو نوار فلزی مختلف تشکیل شده‌اند که به هم چسبیده‌اند و به دلیل تفاوت در ضرایب انبساط حرارتی، با تغییر دما خم می‌شوند. این ویژگی ساده اما کارآمد بیمتال‌ها را به یکی از ابزارهای کلیدی در کنترل دما تبدیل کرد.
توسعه در اوایل قرن بیستم
در اوایل قرن بیستم، با پیشرفت صنایع و نیاز به کنترل دقیق‌تر دما و جریان الکتریکی، استفاده از بیمتال‌ها گسترش یافت. در دهه 1920، بیمتال‌ها به عنوان عناصر حسگر در ترموستات‌ها و قطع‌کننده‌های مدار به کار گرفته شدند. این کاربردها باعث شد تا بیمتال‌ها به عنوان یک ابزار ضروری در تجهیزات الکتریکی شناخته شوند.
نوآوری‌ها و بهبودهای بعدی
با گذشت زمان، تولیدکنندگان بیمتال‌ها به دنبال بهبود دقت و عملکرد این ابزارها بودند. در دهه 1950، استفاده از بیمتال‌ها در قطع‌کننده‌های مدار و رله‌های حرارتی به اوج خود رسید. این ابزارها قادر بودند به طور خودکار جریان الکتریکی را در صورت افزایش دما قطع کنند، که این ویژگی به محافظت از تجهیزات و جلوگیری از خطرات احتمالی کمک می‌کرد.
بیمتال‌ها در صنایع مدرن
در دهه‌های اخیر، با پیشرفت فناوری و مواد جدید، بیمتال‌ها نیز دچار تحولاتی شده‌اند. استفاده از آلیاژهای جدید با خواص حرارتی بهبود یافته، دقت و عملکرد بیمتال‌ها را افزایش داده است. امروزه بیمتال‌ها در طیف گسترده‌ای از کاربردها از جمله ترموستات‌های دیجیتال، رله‌های حرارتی پیشرفته و حسگرهای دقیق صنعتی به کار می‌روند.
تأثیرات اجتماعی و اقتصادی
توسعه بیمتال‌ها نه تنها به بهبود کارایی و ایمنی در صنایع مختلف کمک کرده، بلکه تأثیرات اقتصادی و اجتماعی نیز داشته است. با استفاده از بیمتال‌ها، مصرف انرژی بهینه‌تر شده و از اتلاف منابع جلوگیری شده است. همچنین، ایمنی دستگاه‌ها و سیستم‌های الکتریکی افزایش یافته که منجر به کاهش خطرات ناشی از خرابی تجهیزات شده است.
آینده بیمتال‌ها
با توجه به روند فعلی تحقیق و توسعه، آینده بیمتال‌ها روشن به نظر می‌رسد. پیشرفت در زمینه مواد نوین و فناوری‌های تولید می‌تواند به افزایش دقت و کارایی بیمتال‌ها منجر شود. همچنین، با توجه به نیاز روزافزون به سیستم‌های کنترل هوشمند و دقیق، بیمتال‌ها همچنان به عنوان یک جزء حیاتی در این سیستم‌ها به کار گرفته خواهند شد.

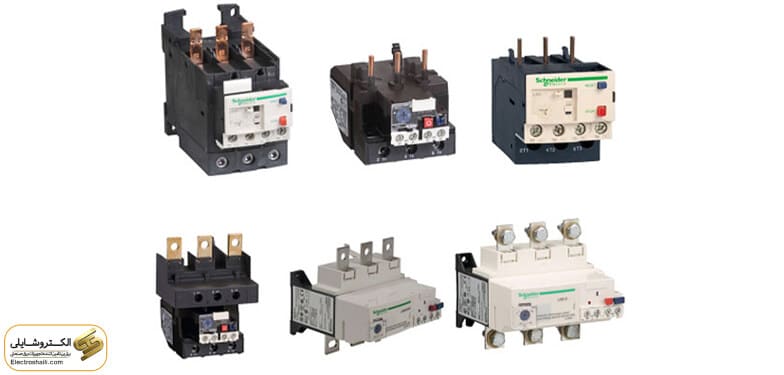

تعریف و ویژگی‌های بیمتال (رله اضافه بار حرارتی)
بیمتال، که به عنوان رله اضافه بار حرارتی نیز شناخته می‌شود، یک دستگاه حفاظتی است که برای جلوگیری از آسیب دیدن تجهیزات الکتریکی به دلیل افزایش دما یا جریان بیش از حد استفاده می‌شود. این دستگاه از دو نوار فلزی با ضرایب انبساط حرارتی متفاوت تشکیل شده است که به یکدیگر متصل شده‌اند. هنگامی که دما افزایش می‌یابد، تفاوت در انبساط حرارتی این دو فلز باعث خم شدن نوار بیمتال می‌شود. این خم شدن می‌تواند برای قطع یا وصل کردن جریان الکتریکی و یا فعال‌سازی سایر مکانیزم‌های حفاظتی استفاده شود.
ویژگی‌های بیمتال
تفاوت در ضرایب انبساط حرارتی: بیمتال‌ها از دو فلز با ضرایب انبساط حرارتی متفاوت ساخته می‌شوند. هنگامی که دما تغییر می‌کند، یکی از فلزات بیشتر از دیگری منبسط یا منقبض می‌شود، که باعث خم شدن نوار بیمتال می‌گردد.
واکنش مکانیکی به تغییر دما: خم شدن نوار بیمتال در پاسخ به تغییرات دما یک حرکت مکانیکی ایجاد می‌کند. این حرکت می‌تواند برای فعال‌سازی یا غیرفعال‌سازی سوئیچ‌ها و رله‌های الکتریکی استفاده شود.
قطع جریان در صورت افزایش دما: بیمتال‌ها در رله‌های اضافه بار حرارتی برای قطع جریان الکتریکی در صورت افزایش دما به کار می‌روند. این ویژگی از تجهیزات الکتریکی در برابر خرابی و آسیب‌های ناشی از حرارت محافظت می‌کند.
عملکرد بدون نیاز به انرژی خارجی: بیمتال‌ها برای عملکرد خود به انرژی خارجی نیاز ندارند. آنها به طور طبیعی و تنها بر اساس تغییرات دما عمل می‌کنند که این ویژگی آنها را اقتصادی و کارآمد می‌کند.
استفاده در سیستم‌های حفاظتی: بیمتال‌ها به عنوان عناصر حسگر در سیستم‌های حفاظتی استفاده می‌شوند. در صورت افزایش دما یا جریان بیش از حد، بیمتال‌ها می‌توانند رله‌های حفاظتی را فعال کنند و جریان الکتریکی را قطع کنند تا از آسیب به تجهیزات جلوگیری شود.
پایداری و قابلیت اطمینان: بیمتال‌ها به دلیل سادگی و ساختار مکانیکی ساده، پایداری و قابلیت اطمینان بالایی دارند. این ویژگی‌ها آنها را به گزینه‌ای مناسب برای استفاده در سیستم‌های حفاظتی مختلف تبدیل می‌کند.
تنظیمات قابل تغییر: برخی از بیمتال‌ها قابلیت تنظیم دارند، به طوری که می‌توانند برای دماها و جریان‌های مختلف تنظیم شوند. این ویژگی امکان استفاده از بیمتال‌ها در کاربردهای متنوع را فراهم می‌آورد.
اجزاء بیمتال‌ها
بیمتال‌ها از چندین جزء اصلی تشکیل شده‌اند که هر کدام نقش خاصی در عملکرد این دستگاه‌ها ایفا می‌کنند. در این بخش به بررسی اجزاء مختلف بیمتال‌ها و نحوه تعامل آنها با یکدیگر می‌پردازیم.
نوارهای فلزی
- فلز اول: فلز اول معمولاً دارای ضریب انبساط حرارتی بالاست. این فلز در برابر تغییرات دما سریع‌تر و بیشتر منبسط یا منقبض می‌شود. معمولاً این فلز از آلیاژهایی مانند نیکل-آهن ساخته می‌شود.
- فلز دوم: فلز دوم دارای ضریب انبساط حرارتی پایین‌تر است و نسبت به تغییرات دما واکنش کمتری نشان می‌دهد. این فلز می‌تواند از موادی مانند برنج یا مس تشکیل شده باشد.
- نحوه اتصال: این دو فلز به یکدیگر به صورت مکانیکی یا از طریق جوشکاری مخصوص متصل می‌شوند تا یک نوار بیمتالیک را تشکیل دهند.
پایه‌ها و اتصالات
- پایه ثابت: یک طرف نوار بیمتال به یک پایه ثابت متصل می‌شود که به عنوان نقطه مرجع برای خم شدن نوار عمل می‌کند.
- پایه متحرک: طرف دیگر نوار بیمتال به یک پایه متحرک متصل می‌شود که می‌تواند در اثر خم شدن نوار بیمتال حرکت کند. این پایه معمولاً به یک مکانیزم سوئیچ یا رله متصل است.
مکانیزم سوئیچ
- کنتاکت‌ها: بیمتال‌ها معمولاً دارای یک مجموعه کنتاکت الکتریکی هستند که به پایه متحرک متصل می‌شوند. هنگامی که نوار بیمتال خم می‌شود، این کنتاکت‌ها به هم وصل یا از هم جدا می‌شوند و جریان الکتریکی را قطع یا وصل می‌کنند.
- فریم و بدنه: فریم و بدنه بیمتال‌ها از مواد عایق ساخته می‌شوند تا از تماس ناخواسته کنتاکت‌های الکتریکی با سایر قسمت‌های دستگاه جلوگیری کنند. این بخش‌ها همچنین به محافظت از اجزاء داخلی در برابر آسیب‌های مکانیکی کمک می‌کنند.
مکانیزم تنظیم
- پیچ تنظیم: برخی بیمتال‌ها دارای یک پیچ تنظیم هستند که به کاربر اجازه می‌دهد حساسیت دستگاه را نسبت به تغییرات دما تنظیم کند. این ویژگی به تنظیم دمای قطع یا وصل کردن جریان الکتریکی کمک می‌کند.
- مکانیزم‌های اضافی: در برخی از بیمتال‌ها، مکانیزم‌های اضافی مانند فنرها و دمپرها وجود دارند که به افزایش دقت و پایداری عملکرد دستگاه کمک می‌کنند.
سیستم‌های خنک‌کننده و محافظتی
- سیستم‌های خنک‌کننده: در برخی از بیمتال‌ها، سیستم‌های خنک‌کننده‌ای وجود دارد که به کاهش دمای نوار بیمتال و جلوگیری از گرم شدن بیش از حد آن کمک می‌کند. این سیستم‌ها می‌توانند شامل هیت‌سینک‌ها یا جریان‌های هوای خنک‌کننده باشند.
- محافظ‌ها: برخی بیمتال‌ها دارای محافظ‌های اضافی برای حفاظت در برابر شوک‌های مکانیکی و الکتریکی هستند. این محافظ‌ها می‌توانند به افزایش طول عمر و کارایی دستگاه کمک کنند.
نحوه عملکرد بیمتال‌ها
نوارهای فلزی
در بیمتال‌ها، دو نوار فلزی به یکدیگر متصل می‌شوند. این دو نوار دارای ضرایب انبساط حرارتی متفاوتی هستند.
هنگامی که دما تغییر می‌کند، فلزی که ضریب انبساط حرارتی بالاتری دارد، سریع‌تر انبساط یا منقبض می‌شود نسبت به فلز دیگر و نوار بیمتال خم می‌شود.
پایه‌ها و اتصالات
یک طرف نوار بیمتال به یک پایه ثابت و دیگری به یک پایه متحرک متصل می‌شود. این پایه متحرک همچنین به کنتاکت‌های الکتریکی متصل است.
مکانیزم سوئیچ
هنگامی که نوار بیمتال خم می‌شود، پایه متحرک حرکت می‌کند و کنتاکت‌های الکتریکی را وصل یا قطع می‌کند. این عمل باعث قطع یا وصل شدن جریان الکتریکی می‌شود.
مکانیزم تنظیم
پیچ تنظیم به کاربر امکان تنظیم حساسیت دستگاه را نسبت به تغییرات دما می‌دهد.
مکانیزم‌های اضافی مانند فنرها و دمپرها به افزایش دقت و پایداری عملکرد دستگاه کمک می‌کنند.
سیستم‌های خنک‌کننده و محافظت:
سیستم‌های خنک‌کننده به کاهش دمای نوار بیمتال کمک می‌کنند.
محافظ‌ها برای حفاظت در برابر شوک‌های مکانیکی و الکتریکی استفاده می‌شوند و به افزایش طول عمر و کارایی دستگاه کمک می‌کنند.
به طور خلاصه، نوارهای فلزی در بیمتال‌ها در پاسخ به تغییرات دما خم می‌شوند، که منجر به حرکت پایه متحرک و وصل یا قطع شدن کنتاکت‌های الکتریکی می‌شود، این عملکرد به صورت خودکار و بدون نیاز به انرژی خارجی صورت می‌گیرد.
مزایا و معایب
مزایا:
عملکرد خودکار: بیمتال‌ها بدون نیاز به باتری یا نیروی خارجی، خودکار وقتی که دما تغییر می‌کند، عمل می‌کنند.
سادگی استفاده: این ابزارها خیلی ساده هستند، به راحتی می‌توانید از آنها استفاده کنید حتی بدون دانستن زیاد درباره فنیک‌ها.
قیمت مناسب: بیمتال‌ها از لحاظ هزینه، ارزان‌تر از بسیاری از دستگاه‌های حساس به دما هستند.
مقاومت در برابر شرایط محیطی: این ابزارها معمولاً در برابر رطوبت، گرما و سایر شرایط محیطی مقاومت خوبی دارند.
مصرف انرژی کم: چون بیمتال‌ها به باتری یا نیروی خارجی نیاز ندارند، مصرف انرژی آنها خیلی کمتر از دستگاه‌های دیگر است.
معایب:
محدودیت در دمای عملیاتی: عملکرد بهترین بیمتال‌ها در یک محدوده خاص از دماها است و در دماهای خیلی پایین یا خیلی بالا عملکردشان کمتر می‌شود.
دقت محدود: برای برخی کاربردها که نیاز به دقت بالا در اندازه‌گیری دما دارند، بیمتال‌ها ممکن است کمی دقت کمتری داشته باشند.
وقفه‌های عملکردی: بعضی اوقات، بیمتال‌ها ممکن است به دلیل شرایط محیطی یا عوامل خارجی، در عملکردشان وقفه داشته باشند.
جمع بندی
در این مقاله، به معرفی جامع بیمتال‌ها، اجزاء تشکیل‌دهنده آنها و نحوه عملکرد آنها پرداختیم. بیمتال‌ها به عنوان ابزارهای حساس به تغییرات دما، در بسیاری از کاربردها مورد استفاده قرار می‌گیرند. این ابزارها به صورت خودکار و بدون نیاز به انرژی خارجی، در پاسخ به تغییرات دما عمل می‌کنند. اجزاء اصلی بیمتال‌ها شامل نوارهای فلزی، پایه‌ها و اتصالات، مکانیزم سوئیچ، مکانیزم تنظیم و سیستم‌های خنک‌کننده و محافظتی است.
بیمتال‌ها از لحاظ قیمت، سادگی استفاده، و مقاومت در برابر شرایط محیطی مزایای قابل توجهی دارند. اما باید توجه داشت که عملکرد بهترین آنها در محدوده خاصی از دماها است و دقت آنها نیز ممکن است برای برخی کاربردها کمی محدود باشد. با این وجود، با توجه به سادگی، قیمت مناسب و عملکرد خودکار آنها، بیمتال‌ها همچنان یکی از ابزارهای مهم در بسیاری از صنایع و کاربردها هستند.
امیدوارم که این مقاله به شما در درک بهتر بیمتال‌ها و کاربردهای آنها کمک کرده باشد و بتوانید از این ابزارهای مفید در پروژه‌ها و کارهای خود بهره ببرید.
