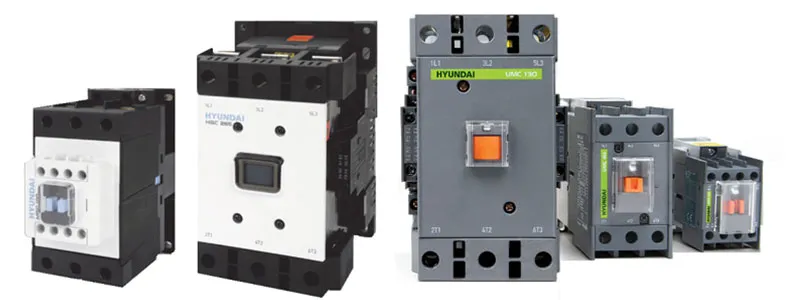

کنتاکتور چیست و چه کاربردی دارد

کنتاکتورها به عنوان کلید اصلی در کنترل و محافظت از دستگاه‌های الکتریکی در صنایع مختلف ایفای نقش می‌کنند. در این مقاله، به بررسی انواع کنتاکتورها، نحوه‌ی انتخاب آن‌ها و همچنین نقش آن‌ها در افزایش بهره‌وری و ایمنی سیستم‌های صنعتی می‌پردازیم.

کنتاکتور چیست؟

کنتاکتور، یک سوئیچ الکترومکانیکی قدرتمند است که به منظور قطع و وصل جریان‌های الکتریکی در مدارهای قدرت به کار می‌رود. این قطعه حیاتی، قلب تپنده‌ی بسیاری از سیستم‌های اتوماسیون صنعتی است و نقش محوری در کنترل و محافظت از تجهیزات الکتریکی ایفا می‌کند.

عملکرد کنتاکتور چگونه است؟

کنتاکتور، به عنوان یک سوئیچ الکترومکانیکی پیشرفته، نقش محوری در کنترل و محافظت از مدارهای قدرت ایفا می‌کند. عملکرد دقیق و قابل اطمینان این قطعه، آن را به یکی از اجزای جدایی‌ناپذیر سیستم‌های اتوماسیون صنعتی تبدیل کرده است.

مکانیزم عملکرد کنتاکتور

عملکرد کنتاکتور مبتنی بر اصول الکترومغناطیس است. با اعمال ولتاژ به بوبین کنتاکتور، یک میدان مغناطیسی قدرتمند ایجاد می‌شود که باعث جذب آرمیچر متحرک شده و در نتیجه، کنتاکت‌های اصلی بسته می‌شوند. این فرآیند، جریان الکتریکی را از طریق مدار بار برقرار می‌سازد. با قطع ولتاژ بوبین، میدان مغناطیسی از بین رفته و فنر بازگرداننده، آرمیچر را به موقعیت اولیه باز می‌گرداند و بدین ترتیب، مدار قطع می‌شود.

اجزای اصلی و عملکرد آن‌ها

• بوبین: قلب تپنده‌ی کنتاکتور است. با دریافت جریان الکتریکی، میدان مغناطیسی لازم برای جذب آرمیچر را ایجاد می‌کند.
• آرمیچر: صفحه‌ای متحرک است که تحت تأثیر میدان مغناطیسی بوبین حرکت کرده و کنتاکت‌های اصلی را به هم وصل می‌کند.
• کنتاکت‌های اصلی: این کنتاکت‌ها، مسیر عبور جریان اصلی را تشکیل می‌دهند و به صورت مستقیم با بار متصل می‌شوند.
• کنتاکت‌های کمکی: این کنتاکت‌ها برای اهداف کنترلی، نظارتی و حفاظتی به کار می‌روند و می‌توانند به صورت نرمال باز یا نرمال بسته باشند.

مزایای و معایب استفاده از کنتاکتور

مزایای استفاده از کنتاکتورها:

1. کنترل از راه دور
   امکان قطع و وصل مدارهای قدرت از فاصله دور و با استفاده از مدار فرمان کم ولتاژ را فراهم می‌کنند.
2. ایمنی بالا
   با استفاده از کنتاکتور می‌توان جریان‌های بالا را با ولتاژهای فرمان ایمن کنترل کرد و به این ترتیب خطر برق‌گرفتگی و آسیب انسانی کاهش می‌یابد.
3. قابلیت قطع و وصل مکرر
   کنتاکتورها قادرند با دوام و عمر مفید بالا، بارها و بارها مدارهای قدرت را قطع و وصل کنند.
4. افزایش عمر تجهیزات
   استفاده از کنتاکتور باعث جلوگیری از سایش و آسیب مستقیم به کلیدهای اصلی و تجهیزات قدرت می‌شود، چرا که عملیات قطع و وصل را کنتاکتور انجام می‌دهد.
5. انعطاف‌پذیری بالا
   انواع کنتاکتورها برای کاربردهای مختلف (موتورهای سه‌فاز، بانک‌های خازنی، گرمکن‌ها و …)، در شرایط و ولتاژهای گوناگون قابل استفاده هستند.
6. امکان کنترل اتوماتیک
   وجود کنتاکت‌های کمکی، اتصال به مدارهای فرمان، PLCها و تایمرها را ساده می‌کند و کنترل اتوماتیک را تسهیل می‌نماید.

معایب استفاده از کنتاکتورها:

1. استهلاک مکانیکی
   کنتاکتورها قطعات مکانیکی هستند که بر اثر عملیات مکرر و در طول زمان دچار فرسایش می‌شوند و نیاز به نگهداری یا تعویض دوره‌ای دارند.
2. مصرف توان بوبین
   بوبین (سیم‌پیچ) کنتاکتور در حالت وصل جریان مصرف می‌کند. این مصرف توان می‌تواند در طولانی‌مدت بر هزینه‌های انرژی تأثیرگذار باشد، هرچند معمولاً ناچیز است.
3. جرقه و سایش کنتاکت‌ها
   هنگام قطع و وصل جریان‌های بالا، ممکن است جرقه‌ای میان کنتاکت‌ها ایجاد شود که با گذشت زمان سطح کنتاکت‌ها را تخریب کند و کیفیت اتصال را کاهش دهد.
4. صدا و لرزش
   هنگام وصل شدن کنتاکتور، صدای مکانیکی ایجاد می‌شود که در محیط‌های حساس از نظر صدا ممکن است مزاحم باشد.
5. ابعاد فیزیکی
   کنتاکتورها نسبت به برخی تجهیزات الکترونیکی مانند رله‌های حالت‌جامد (SSR) حجیم‌تر بوده و ممکن است فضای بیشتری در تابلو برق اشغال کنند.

کاربرد کنتاکتور چیست؟

کنتاکتورها، به عنوان کلیدهای هوشمند الکترومکانیکی، نقش محوری در کنترل و مدیریت جریان‌های الکتریکی در صنایع مختلف ایفا می‌کنند. این قطعات پرکاربرد، با قابلیت قطع و وصل سریع و دقیق، امکان اتوماسیون و کنترل هوشمند فرآیندهای صنعتی را فراهم می‌آورند. در ادامه، به برخی از مهم‌ترین کاربردهای کنتاکتورها اشاره می‌شود:

• کنترل دقیق و ایمن موتورهای الکتریکی:
  کنتاکتورها به عنوان قلب تپنده‌ی سیستم‌های محرک، امکان راه‌اندازی، توقف و کنترل سرعت موتورهای الکتریکی را فراهم می‌آورند. این کاربرد در صنایع مختلفی از جمله تولید، ساخت و ساز و حمل و نقل بسیار رایج است.
• مدیریت هوشمند روشنایی صنعتی:
  در محیط‌های صنعتی با روشنایی گسترده، کنتاکتورها به عنوان سوئیچ‌های مرکزی برای کنترل روشنایی مورد استفاده قرار می‌گیرند. این امر منجر به کاهش مصرف انرژی و افزایش ایمنی می‌شود.
• بهینه‌سازی مصرف انرژی با کنترل بانک‌های خازنی:
  کنتاکتورها در سیستم‌های تصحیح ضریب قدرت، وظیفه‌ی قطع و وصل بانک‌های خازنی را بر عهده دارند. این عمل باعث بهبود کیفیت توان و کاهش هزینه‌های انرژی می‌شود.
• اتوماسیون فرآیندهای صنعتی:
  در خطوط تولید و فرآیندهای صنعتی، کنتاکتورها به عنوان اجزای اصلی سیستم‌های کنترل اتوماتیک عمل می‌کنند. آن‌ها با دریافت سیگنال از PLCها و سایر تجهیزات کنترل، به صورت خودکار تجهیزات مختلف را روشن یا خاموش می‌کنند.
• حفاظت از تجهیزات الکتریکی:
  کنتاکتورها در کنار سایر تجهیزات حفاظتی مانند فیوزها و رله‌ها، از تجهیزات الکتریکی در برابر اضافه بار، اتصال کوتاه و سایر خطرات محافظت می‌کنند.
• کنترل سیستم‌های گرمایشی و سرمایشی:
  در سیستم‌های تهویه مطبوع و گرمایشی، کنتاکتورها برای کنترل المنت‌های گرمایشی، کمپرسورها و سایر تجهیزات استفاده می‌شوند.
• تجهیزات بالابر و جابه‌جایی:
  در جرثقیل‌ها، آسانسورها و سایر تجهیزات بالابر، کنتاکتورها برای کنترل موتورها و ایجاد حرکات دقیق و ایمن به کار می‌روند.

جدول کاربردهای کنتاکتورها

در مجموع، کنتاکتورها به عنوان یکی از اجزای اساسی سیستم‌های الکتریکی، نقش بسیار مهمی در افزایش بهره‌وری، ایمنی و قابلیت اطمینان فرآیندهای صنعتی ایفا می‌کنند. با توجه به مزایای متعدد و کاربردهای گسترده، کنتاکتورها به عنوان یک انتخاب ایده‌آل برای کنترل و مدیریت جریان‌های الکتریکی در صنایع مختلف شناخته می‌شوند.

انواع کنتاکتورها

انواع کنتاکتورها را می‌توان بر اساس معیارهای گوناگونی از جمله نوع ولتاژ بوبین، محل کاربرد، جنس محفظه، نوع بار مورد کنترل و استانداردهای ساخت دسته‌بندی کرد. در ادامه برخی از مهم‌ترین انواع کنتاکتورها معرفی می‌شوند:

بر اساس نوع ولتاژ بوبین:

• کنتاکتورهای AC:
  این کنتاکتورها با ولتاژهای متناوب (AC) تغذیه می‌شوند و در سیستم‌های برق صنعتی AC (سه‌فاز یا تک‌فاز) کاربرد گسترده‌ای دارند.
• کنتاکتورهای DC:
  این نوع با ولتاژهای مستقیم (DC) کار می‌کنند و معمولاً در کاربردهای خاص مانند تجهیزات الکتریکی حمل و نقل ریلی، برخی سیستم‌های کنترلی خاص یا صنایع خودروسازی به کار می‌روند.

برای مطالعه بیشتر کنتاکتور AC و کنتاکتور DC چه تفاوتی دارند؟ کلیک کنید.

بر اساس نوع کاربرد و بار مورد کنترل:

• کنتاکتورهای قدرت (Power Contactors):
  برای قطع و وصل مدارهای قدرت با جریان و ولتاژ بالا (مانند موتورها، هیترها، پمپ‌ها) استفاده می‌شوند.
• کنتاکتورهای روشنایی (Lighting Contactors):
  به طور خاص برای کنترل مدارهای روشنایی طراحی شده‌اند. این کنتاکتورها توانایی سوئیچینگ مکرر تعداد زیادی لامپ یا تجهیزات روشنایی را دارند.
• کنتاکتورهای بانک خازنی:
  جهت قطع و وصل بانک‌های خازنی در تصحیح ضریب قدرت به کار می‌روند و معمولاً دارای کنتاکت‌هایی با طراحی ویژه برای تحمل جریان هجومی خازن‌ها هستند.
• کنتاکتورهای DC تخصصی:
  برای کنترل بارهای DC مانند موتورهای DC، الکترومگنت‌ها یا بخشی از مدارهای کنترلی با جریان مستقیم استفاده می‌شوند.

بر اساس محیط عایقی و تکنولوژی داخلی:

• کنتاکتورهای هوایی (Air Contactors):
  کنتاکتورهای رایجی که در هوای آزاد تابلو و بدون محیط خلاء یا روغن کار می‌کنند.
• کنتاکتورهای خلاء (Vacuum Contactors):
  در سطوح ولتاژ متوسط (مانند 3.3kV، 6.6kV یا 11kV) از محفظه خلاء برای خاموش کردن جرقه استفاده می‌کنند و برای کاربردهای سنگین و متوسط مناسب هستند.
• کنتاکتورهای روغنی (Oil Contactors):
  در گذشته بیشتر رایج بودند و از محیط روغنی برای خاموش کردن جرقه استفاده می‌کردند. امروزه کمتر مورد استفاده قرار می‌گیرند.

بر اساس استانداردها و ساختار فیزیکی:

• کنتاکتورهای نوع IEC:
  در اروپا و بسیاری از نقاط جهان، استاندارد IEC رایج است. این کنتاکتورها بر اساس کلاس‌های مشخص و رده‌بندی IEC تولید می‌شوند.
• کنتاکتورهای نوع NEMA:
  این استاندارد بیشتر در آمریکا رواج دارد و رده‌بندی بر اساس ابعاد، ظرفیت و مشخصات مکانیکی و الکتریکی انجام می‌شود.

کنتاکتورهای حالت‌جامد (Solid-State Contactors):
نوعی قطعه الکترونیکی است که عملکردی مشابه کنتاکتور مکانیکی دارد اما بدون قطعات متحرک. این نوع، عمر بسیار طولانی داشته و بدون جرقه، صدا و سایش مکانیکی کار می‌کند، اما هزینه و ملاحظات خاص خود را دارد.

به طور خلاصه، انواع کنتاکتورها بر اساس نیاز، محیط کاری، نوع بار و سیستم فرمان انتخاب می‌شوند. این تنوع به مهندسین و طراحان اجازه می‌دهد تا بهترین گزینه را برای کاربرد خاص خود انتخاب کنند.

برای مطالعه مقاله برسی جامع انواع کنتاکتور ها کلیک کنید.

در جدول زیر تعدادی از انواع کنتاکتورها به همراه مشخصات و کاربردهای کلی آنها ارائه شده است:

با انتخاب کنتاکتور مناسب و استفاده صحیح از آن، می‌توانید از عملکرد بهینه سیستم‌های الکتریکی خود اطمینان حاصل کنید.

برای کسب اطلاعات بیشتر و مشاوره تخصصی، با کارشناسان الکتروشایلی تماس بگیرید.

اجزای تشکیل‌دهنده یک کنتاکتور

سوالات متداول درباره کنتاکتور

1. کنتاکتور چیست؟
   کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای الکتریکی قدرت از راه دور با ولتاژهای فرمان استفاده می‌شود.
2. تفاوت کنتاکتور با رله چیست؟
   رله‌ها معمولاً برای جریان و ولتاژهای پایین‌تر و در مدارهای فرمان کاربرد دارند، در حالی که کنتاکتورها برای بارهای سنگین‌تر (جریان و توان بالاتر) طراحی شده‌اند و عمدتاً در مدارهای قدرت استفاده می‌شوند.
3. مهم‌ترین کاربرد کنتاکتور کجاست؟
   یکی از مهم‌ترین کاربردهای کنتاکتور، کنترل موتورهای الکتریکی در صنایع مختلف است. همچنین در کنترل سیستم‌های روشنایی، بانک‌های خازنی، پمپ‌ها، هیترها و تجهیزات صنعتی دیگر استفاده می‌شود.
4. آیا می‌توان کنتاکتور را بدون مدار فرمان به‌کار برد؟
   معمولاً خیر. کنتاکتور به یک مدار فرمان (مانند شستی‌ها، PLC، تایمر، ترموستات یا رله‌های حفاظتی) نیاز دارد تا بوبین آن تحریک شده و عمل قطع و وصل انجام شود.
5. عمر مفید یک کنتاکتور چقدر است؟
   عمر مفید کنتاکتور به کیفیت ساخت، نوع بار، تعداد قطع و وصل در روز و شرایط محیطی بستگی دارد. اما به طور کلی کنتاکتورها برای ده‌ها تا صدها هزار بار قطع و وصل طراحی می‌شوند.
6. چگونه کنتاکتور مناسب را انتخاب کنیم؟
   برای انتخاب کنتاکتور باید به ولتاژ و جریان نامی بار، نوع بار (موتوری، روشنایی، خازنی و …)، استاندارد مورد نیاز (IEC یا NEMA)، شرایط محیطی و تعداد قطع و وصل در روز توجه کرد.
7. آیا کنتاکتورها نیاز به نگهداری دارند؟
   بله، کنتاکتورها نیز مانند سایر تجهیزات الکتریکی به بازبینی دوره‌ای نیاز دارند. بررسی وضعیت کنتاکت‌ها (میزان سایش و جرقه‌زدگی)، تمیزکاری قطعات، سفت بودن اتصالات و سلامت بوبین از نکات مهم در نگهداری است.
8. تفاوت کنتاکتور AC با DC چیست؟
   بوبین کنتاکتور AC با ولتاژ متناوب کار می‌کند و معمولاً برای مدارهای AC طراحی شده است، در حالی که کنتاکتور DC برای استفاده در مدارهای مستقیم و با توجه به خاموش کردن جرقه DC به گونه‌ای متفاوت طراحی می‌شود.
9. آیا هنگام قطع برق، کنتاکتور باز می‌ماند؟
   بله، در صورت قطع برق تغذیه بوبین، کنتاکتور به حالت اولیه خود بازگشته و کنتاکت‌های قدرت باز می‌شوند، مگر اینکه کنتاکتور از نوع خاصی باشد که دارای مکانیزم نگهدارنده مکانیکی باشد (غیرمعمول است).
10. آیا صدای عملکرد کنتاکتور عادی است؟
    بله، هنگام تحریک بوبین و جذب آرمیچر، صدای ضربه مکانیکی طبیعی است. در برخی مدل‌ها این صدا کمتر است اما به طور کلی صدای مختصر عملکرد کنتاکتور عادی محسوب می‌شود.

همه چیز در مورد کنتاکتور تک فاز (بی صدا) و اهمیت آن در تابلو برق

جمع‌بندی

کنتاکتور یک کلید الکترومغناطیسی است که با استفاده از جریان فرمان (معمولاً کم ولتاژ) می‌تواند مدارهای قدرت با جریان و توان بالا را از راه دور قطع و وصل کند.
این تجهیز در صنایع و اتوماسیون صنعتی بسیار پرکاربرد است و برای کنترل موتورهای الکتریکی، سیستم‌های روشنایی، بانک‌های خازنی، پمپ‌ها و هیترها استفاده می‌شود. کنتاکتورها نسبت به رله‌ها برای بارهای بزرگ‌تر طراحی شده‌اند، از طول عمر بالایی برخوردارند و به دلیل کنترل ایمن و راحت، جزء مهمی از تابلوهای برق و سیستم‌های کنترل هستند. با انتخاب صحیح کنتاکتور بر اساس ولتاژ، جریان و نوع بار، می‌توان سیستم‌های الکتریکی را با کارایی و اطمینان بالا مدیریت و حفاظت نمود.
