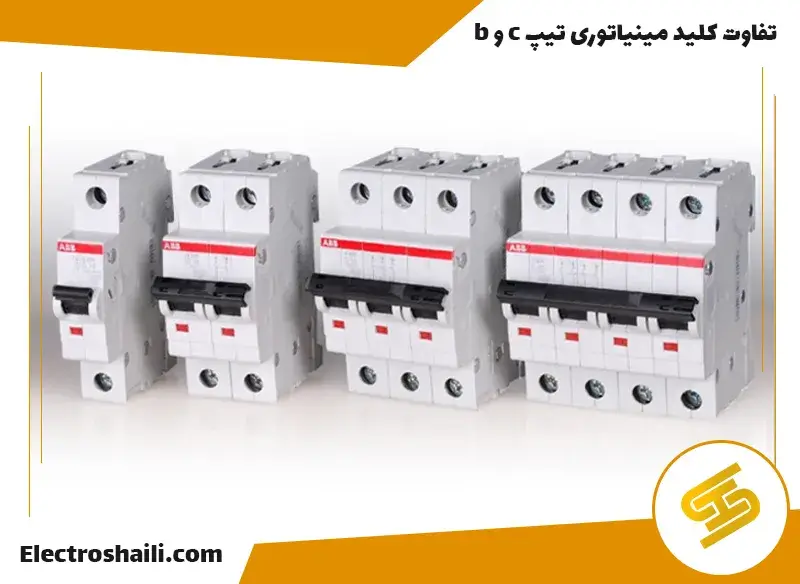

تفاوت کلید مینیاتوری تیپ b و c چیست؟
کلیدهای مینیاتوری (MCB) یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های برق هستند که برای حفاظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد و اتصال کوتاه استفاده می‌شوند. این کلیدها بسته به کاربرد و نوع تجهیزات متصل به مدار به دسته‌بندی‌های مختلفی تقسیم می‌شوند. دو نوع رایج از این کلیدها، کلیدهای مینیاتوری تیپ B و تیپ C هستند.
هرکدام از این دو تیپ دارای ویژگی‌ها و کاربردهای خاصی هستند که باعث می‌شود در شرایط مختلف عملکرد بهینه داشته باشند.در این مقاله به بررسی و مقایسه این دو تیپ از کلید مینیاتوری خواهیم پرداخت. آگاهی از تفاوت کلید مینیاتوری تیپ b و c به مهندسان و تکنسین‌ها کمک می‌کند تا انتخاب بهتری برای حفاظت از مدارهای مختلف انجام دهند.
کلید مینیاتوری تیپ B چیست؟
کلید مینیاتوری تیپ B (MCB Type B) یکی از رایج ترین انواع کلیدهای مینیاتوری است که برای حفاظت از مدارهای الکتریکی در برابر جریان‌های اضافه‌بار و اتصال کوتاه طراحی شده است. این کلیدها به‌ویژه در مدارهای خانگی و مدارهایی با بار کم یا جریان هجومی پایین مورد استفاده قرار می‌گیرند.
جریان قطع و عملکرد کلید مینیاتوری تیپ B
کلیدهای مینیاتوری تیپ B به گونه‌ای طراحی شده‌اند که وقتی جریان مدار بین 3 تا 5 برابر جریان نامی باشد، به‌سرعت مدار را قطع می‌کنند. این بدان معناست که اگر یک جریان اضافی یا ناپایدار در مدار رخ دهد که از این محدوده تجاوز کند، کلید تیپ B وارد عمل شده و مدار را خاموش می‌کند تا از آسیب‌های احتمالی به تجهیزات الکتریکی و اتصالات جلوگیری کند.
محدودیت‌های کلید مینیاتوری تیپ B
کلیدهای تیپ B برای مدارهایی که دارای جریان‌های هجومی بالا هستند، مناسب نیستند. به عنوان مثال، در مدارهای برق صنعتی که تجهیزات برقی بزرگ یا موتورهای سنگین وجود دارند، این کلید ممکن است به درستی عمل نکند. در این موارد، استفاده از کلید مینیاتوری تیپ C که برای جریان‌های بالاتر طراحی شده، توصیه می‌شود.
کلید مینیاتوری تیپ C چیست؟
کلید مینیاتوری تیپ C (MCB Type C) یکی دیگر از انواع پرکاربرد کلیدهای مینیاتوری است که عمدتاً در مدارهای صنعتی و تجاری به‌کار می‌رود. این کلیدها برای محافظت از مدارهایی طراحی شده‌اند که جریان‌های هجومی بالاتری دارند، مانند مدارهای موتورهای الکتریکی و تجهیزات صنعتی.
جریان قطع و عملکرد کلید مینیاتوری تیپ C
کلیدهای تیپ C زمانی وارد عمل می‌شوند که جریان مدار بین 5 تا 10 برابر جریان نامی باشد. این جریان بالاتر به این دلیل است که بسیاری از تجهیزات صنعتی مانند موتورهای برقی و ترانسفورماتورها در لحظه راه‌اندازی نیاز به جریان‌های هجومی بالایی دارند که در حالت عادی از محدوده جریان نامی مدار فراتر می‌رود.
کلیدهای تیپ C این امکان را فراهم می‌کنند که این جریان‌های اولیه از مدار عبور کنند بدون اینکه مدار به اشتباه قطع شود، و تنها در صورت افزایش بیش از حد جریان، مدار را خاموش می‌کنند.
محدودیت‌های کلید مینیاتوری تیپ C
کلیدهای تیپ C برای محیط‌های خانگی یا مدارهایی که جریان هجومی پایینی دارند، بیش از حد پیشرفته هستند و ممکن است به طور غیرضروری مدار را به درستی محافظت نکنند. در محیط‌هایی که جریان‌های پایین‌تر و نوسانات کمتری وجود دارد، استفاده از کلیدهای تیپ B توصیه می‌شود. همچنین، این کلیدها معمولاً گران‌تر از کلیدهای تیپ B هستند.
تفاوت عملکرد کلید مینیاتوری تیپ B و C
کلیدهای مینیاتوری تیپ B و تیپ C، هر دو برای محافظت از مدارهای الکتریکی در برابر جریان‌های اضافه‌بار و اتصال کوتاه طراحی شده‌اند. با این حال، تفاوت‌های عملکردی آن‌ها، به‌ویژه در حساسیت به جریان هجومی و میزان تحمل جریان اضافه‌بار، آن‌ها را برای کاربردهای مختلف مناسب می‌کند. در این بخش، به بررسی دقیق این تفاوت‌ها و نقش آن‌ها در عملکرد سیستم‌های الکتریکی می‌پردازیم.
حساسیت به جریان هجومی
یک تفاوت کلید مینیاتوری تیپ b و c در نحوه برخورد آن‌ها با جریان‌های هجومی یا جریان راه‌اندازی است. جریان هجومی به جریانی گفته می‌شود که هنگام راه‌اندازی تجهیزات الکتریکی رخ می‌دهد و معمولاً چند برابر جریان نامی مدار است. به‌طور معمول، جریان هجومی در دستگاه‌هایی مانند موتورهای الکتریکی یا ترانسفورماتورها بسیار بالاست.
حساسیت به جریان هجومی کلید مینیاتوری تیپ B
این کلیدها به گونه‌ای طراحی شده‌اند که در برابر جریان‌های هجومی حساس‌تر هستند و در صورتی که جریان مدار به 3 تا 5 برابر جریان نامی برسد، به سرعت مدار را قطع می‌کنند. این حساسیت بیشتر، کلیدهای تیپ B را برای مدارهای خانگی و دستگاه‌هایی که جریان هجومی کمی دارند، ایده‌آل می‌کند. به عنوان مثال، دستگاه‌های روشنایی، پریزهای برق، و تجهیزات الکترونیکی کوچک که جریان راه‌اندازی آن‌ها پایین است، به‌خوبی با این کلیدها سازگار هستند.
حساسیت به جریان هجومی کلید مینیاتوری تیپ C
در مقابل، کلیدهای تیپ C برای جریان‌های هجومی بالاتری طراحی شده‌اند. این کلیدها تنها زمانی وارد عمل می‌شوند که جریان مدار بین 5 تا 10 برابر جریان نامی باشد. این ویژگی به آن‌ها اجازه می‌دهد تا جریان‌های هجومی اولیه در مدارهای صنعتی و تجاری که تجهیزات بزرگی مانند موتورهای الکتریکی و پمپ‌ها به کار گرفته شده‌اند، بدون قطع مدار عبور کنند. به همین دلیل، کلیدهای تیپ C مناسب برای مدارهایی با بارهای سنگین‌تر هستند که نیاز به جریان هجومی بالاتری دارند.

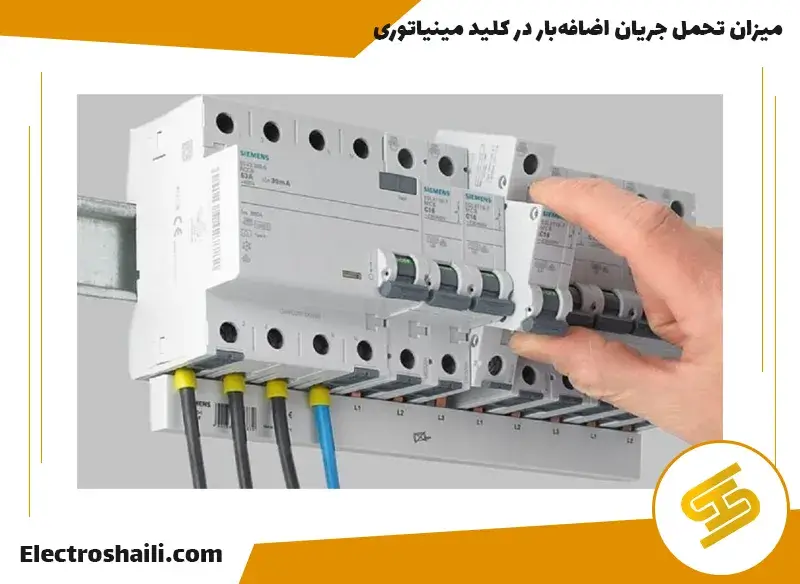

میزان تحمل جریان اضافه‌بار در تیپ های مختلف کلید مینیاتوری
یکی دیگر از تفاوت‌های کلیدهای تیپ B و C در میزان تحمل آن‌ها در برابر جریان‌های اضافه‌بار است. جریان اضافه‌بار به جریانی گفته می‌شود که به دلیل افزایش مصرف برق از حد مجاز عبور می‌کند و ممکن است به تجهیزات الکتریکی یا مدار آسیب بزند.
تحمل جریان اضافه‌بار کلید مینیاتوری تیپ B
کلیدهای تیپ B در صورتی که جریان مدار به‌طور مداوم از 3 تا 5 برابر جریان نامی تجاوز کند، به‌سرعت وارد عمل شده و مدار را قطع می‌کنند. این سطح از تحمل برای مدارهایی که جریان‌های پایین یا متوسطی دارند، کافی است. به همین دلیل، این نوع کلید برای محافظت از تجهیزات حساس خانگی و اداری که به اضافه‌بارهای بزرگ نیازی ندارند، به‌خوبی عمل می‌کند.
تحمل جریان اضافه‌بار کلید مینیاتوری تیپ C
کلیدهای تیپ C قابلیت تحمل جریان‌های بالاتری را دارند و تنها در صورتی که جریان مدار بین 5 تا 10 برابر جریان نامی باشد، عمل می‌کنند. این ویژگی به آن‌ها اجازه می‌دهد تا در مدارهایی که جریان‌های هجومی و اضافه‌بارهای بیشتری دارند، مانند مدارهای صنعتی و تجاری، کار کنند. به‌ویژه در صنایعی که از موتورهای برقی بزرگ یا تجهیزات صنعتی سنگین استفاده می‌شود، کلیدهای تیپ C می‌توانند از مدار به‌خوبی محافظت کنند.
واکنش به جریان‌های اضافه‌بار و اتصال کوتاه
یکی دیگر از تفاوت‌های مهم کلیدهای تیپ B و C در نحوه واکنش آن‌ها به جریان‌های اضافه‌بار و اتصال کوتاه است. هر دو نوع کلید وظیفه دارند تا در صورت افزایش غیرمجاز جریان و خطرات احتمالی، مدار را قطع کنند، اما سرعت و حساسیت آن‌ها نسبت به این موارد متفاوت است.
کلیدهای تیپ B
این کلیدها حساسیت بیشتری به جریان‌های غیرعادی دارند و با سرعت بیشتری نسبت به اضافه‌بارهای کوچک‌تر و جریان‌های اضافه واکنش نشان می‌دهند. در نتیجه، این کلیدها برای محافظت از مدارهای خانگی و دستگاه‌های حساس‌تر ایده‌آل هستند. به عنوان مثال، در صورت بروز نوسانات جریان در دستگاه‌های الکترونیکی خانگی، کلید تیپ B به سرعت وارد عمل شده و از آسیب به دستگاه جلوگیری می‌کند.
کلیدهای تیپ C
از سوی دیگر، کلیدهای تیپ C با تحمل جریان‌های بالاتر، واکنش کندتری به جریان‌های اضافه‌بار و اتصال کوتاه نشان می‌دهند. این امر به آن‌ها اجازه می‌دهد تا در مدارهایی که جریان هجومی اولیه بالایی دارند، مانند مدارهای موتورهای الکتریکی، به درستی عمل کنند. در این مدارها، اگر کلید به سرعت قطع شود، ممکن است منجر به ایجاد خطا در عملکرد تجهیزات شود. کلیدهای تیپ C به دلیل تحمل بالاتر در برابر جریان‌های اضافی، برای مدارهای صنعتی با بارهای سنگین مناسب‌تر هستند.
کاربردهای کلید مینیاتوری تیپ B
کلید مینیاتوری تیپ B به دلیل ویژگی‌های عملکردی خود به‌ویژه در سیستم‌هایی که جریان‌های هجومی پایین دارند، کاربردهای گسترده‌ای در سیستم‌های خانگی و محیط‌های کم‌بار پیدا کرده است. در ادامه، به مهم‌ترین کاربردهای این نوع کلید در محیط‌های مختلف می‌پردازیم.
محافظت از مدارهای روشنایی
یکی از اصلی‌ترین کاربردهای کلیدهای مینیاتوری تیپ B، محافظت از مدارهای روشنایی در ساختمان‌های مسکونی و اداری است. مدارهای روشنایی معمولاً جریان‌های ثابت و پایداری دارند و نیازی به تحمل جریان‌های هجومی بالا ندارند. به همین دلیل، کلیدهای تیپ B که قادر به قطع جریان در حدود 3 تا 5 برابر جریان نامی هستند، گزینه‌ای ایده‌آل برای این مدارها محسوب می‌شوند.
در این سیستم‌ها، کلید مینیاتوری تیپ B از مدارهای روشنایی در برابر جریان‌های اضافه‌بار یا اتصال کوتاه محافظت می‌کند و با قطع جریان در مواقع بروز مشکل، از آسیب رسیدن به تجهیزات الکتریکی و خطرات ایمنی جلوگیری می‌کند. همچنین، حساسیت بالای این کلیدها به جریان‌های غیرعادی باعث می‌شود که واکنش سریعی داشته باشند و مدار را در زمان مناسب قطع کنند.
محافظت از پریزهای برق خانگی
در خانه‌ها و آپارتمان‌ها، پریزهای برق معمولاً برای اتصال دستگاه‌های خانگی کوچک و متوسط مانند تلویزیون، کامپیوتر، یخچال، ماشین لباسشویی و دیگر لوازم الکترونیکی استفاده می‌شوند. این دستگاه‌ها به‌طور معمول جریان‌های پایینی مصرف می‌کنند و جریان راه‌اندازی پایینی دارند. بنابراین، کلیدهای مینیاتوری تیپ B به‌خوبی می‌توانند از مدارهای مربوط به پریزهای برق محافظت کنند.
محافظت از مدارهای الکترونیکی حساس
کلیدهای مینیاتوری تیپ B همچنین در مدارهای الکترونیکی حساس که جریان‌های پایین و پایداری دارند، استفاده می‌شوند. این مدارها ممکن است شامل تجهیزات مخابراتی، سیستم‌های امنیتی، یا تجهیزات پزشکی باشند که نیاز به محافظت دقیق و سریع در برابر جریان‌های غیرعادی دارند. کلیدهای تیپ B با حساسیت بالا به اضافه‌بار و جریان‌های هجومی کم، انتخاب مناسبی برای این مدارها هستند و به‌طور مؤثر از آن‌ها در برابر خطرات محافظت می‌کنند.
سیستم‌های تهویه مطبوع خانگی
بعضی از سیستم‌های تهویه مطبوع و گرمایش خانگی که جریان‌های اولیه و راه‌اندازی کمی دارند، نیز با کلیدهای مینیاتوری تیپ B سازگار هستند. این سیستم‌ها به دلیل طراحی خاص خود نیازی به تحمل جریان‌های بالای راه‌اندازی ندارند، و به‌همین دلیل، کلیدهای تیپ B به‌خوبی می‌توانند از آن‌ها در برابر اضافه‌بارها و نوسانات برق محافظت کنند.
کاربردهای کلید مینیاتوری تیپ C
کلیدهای مینیاتوری تیپ C با توجه به توانایی بالاتر در تحمل جریان‌های هجومی و اضافه‌بار، بیشتر در مدارهایی استفاده می‌شوند که نیاز به مقاومت در برابر جریان‌های ابتدایی بالاتری دارند. این کلیدها به‌ویژه در محیط‌های صنعتی و تجاری، که تجهیزات با بارهای سنگین و جریان راه‌اندازی بالایی استفاده می‌شوند، بسیار پرکاربرد هستند. در ادامه به برخی از این کاربردها می‌پردازیم.
محافظت از مدارهای صنعتی
یکی از اصلی‌ترین کاربردهای کلیدهای مینیاتوری تیپ C در محیط‌های صنعتی است. در کارخانه‌ها و واحدهای صنعتی، بسیاری از تجهیزات بزرگ مانند موتورهای الکتریکی، ترانسفورماتورها، پمپ‌ها و کمپرسورها در حین راه‌اندازی، جریان‌های هجومی بسیار بالایی را ایجاد می‌کنند که ممکن است تا چندین برابر جریان نامی باشد. کلیدهای تیپ C با توانایی تحمل جریان‌های 5 تا 10 برابر جریان نامی، به‌خوبی می‌توانند از مدارهای صنعتی در برابر جریان‌های هجومی بالا محافظت کنند.
محافظت از موتورهای الکتریکی
موتورهای الکتریکی، به‌ویژه در حین راه‌اندازی، جریان‌های هجومی بسیار بالایی دارند که ممکن است چندین برابر جریان نامی باشد. این جریان‌ها ناشی از راه‌اندازی سیم‌پیچ‌ها و قطعات الکتریکی داخلی موتور هستند که به‌طور موقت جریان‌های بیشتری از مدار دریافت می‌کنند. کلیدهای مینیاتوری تیپ C به دلیل تحمل بالای جریان‌های هجومی، گزینه‌ای ایده‌آل برای محافظت از مدارهای مرتبط با موتورهای الکتریکی هستند.
سیستم‌های تجاری و تجهیزات بزرگ
در سیستم‌های تجاری مانند فروشگاه‌های بزرگ، مجتمع‌های اداری و ساختمان‌های چندطبقه، تجهیزات بزرگ‌تری مانند سیستم‌های تهویه مطبوع مرکزی، آسانسورها، و تجهیزات برقی پرفشار استفاده می‌شود. این سیستم‌ها جریان‌های بالایی مصرف می‌کنند و در حین راه‌اندازی، جریان‌های هجومی زیادی دارند. کلیدهای مینیاتوری تیپ C با توانایی تحمل جریان‌های بالاتر، انتخاب مناسبی برای محافظت از مدارهای این تجهیزات بزرگ هستند.
محافظت از دستگاه‌های صنعتی سنگین
در محیط‌های صنعتی که دستگاه‌های سنگین مانند دستگاه‌های برش، جوشکاری، یا پرس‌های هیدرولیکی به‌کار گرفته می‌شوند، جریان‌های الکتریکی بسیار بالایی از مدار دریافت می‌شود. کلیدهای مینیاتوری تیپ C با قابلیت تحمل بارهای سنگین و جریان‌های هجومی بالا، از مدارهای این تجهیزات محافظت کرده و از بروز هرگونه اختلال در عملکرد آن‌ها جلوگیری می‌کنند. این موضوع به‌ویژه در محیط‌های تولیدی با حجم کاری بالا بسیار اهمیت دارد.
انتخاب بین کلید مینیاتوری تیپ B و C در سیستم‌های برق
انتخاب بین کلید مینیاتوری تیپ B و تیپ C به نوع مصرف، سیستم برق و نوع بار الکتریکی بستگی دارد. برای سیستم‌های خانگی و تجاری سبک که جریان‌های هجومی پایین و پایدار دارند، کلیدهای تیپ B به دلیل حساسیت بالاتر و توانایی قطع جریان در مقادیر پایین، انتخاب بهتری هستند. اما برای محیط‌های صنعتی یا کارگاه‌هایی که دستگاه‌های موتور الکتریکی یا تجهیزات با جریان راه‌اندازی بالا استفاده می‌شوند، کلید تیپ C مناسب‌تر است. این کلیدها جریان‌های 5 تا 10 برابر جریان نامی را تحمل کرده و برای مدارهایی که نیاز به تحمل جریان‌های موقت بالا دارند، ایده‌آل هستند.
جریان راه‌اندازی و حساسیت در کلیدهای مینیاتوری تیپ B و C
جریان راه‌اندازی در کلیدهای تیپ B
کلیدهای تیپ B حساسیت بالایی به جریان‌های اضافه‌بار دارند و عمدتاً برای محافظت از مدارهای خانگی با جریان‌های کم و ثابت طراحی شده‌اند. این کلیدها به‌طور کلی می‌توانند جریان‌هایی بین 3 تا 5 برابر جریان نامی را تحمل کنند. این بدین معنی است که در صورتی که جریان مدار از 3 تا 5 برابر بیشتر از مقدار نامی افزایش یابد، کلید وارد عمل شده و مدار را قطع می‌کند.
جریان راه‌اندازی در کلیدهای تیپ C
کلیدهای مینیاتوری تیپ C با حساسیت کمتری به جریان‌های راه‌اندازی طراحی شده‌اند و به همین دلیل می‌توانند جریان‌هایی بین 5 تا 10 برابر جریان نامی را تحمل کنند. این ویژگی باعث می‌شود که این کلیدها بیشتر در مدارهای صنعتی و تجاری که تجهیزات با جریان راه‌اندازی بالاتری دارند (مانند موتورهای الکتریکی، کمپرسورها و ترانسفورماتورها) استفاده شوند.
اهمیت تفاوت‌های جریان راه‌اندازی و حساسیت
تفاوت در حساسیت کلیدهای تیپ B و C به جریان‌های اولیه برای کاربردهای مختلف اهمیت بالایی دارد. در مدارهای خانگی با تجهیزات کم‌بار، حساسیت بالای کلید تیپ B به جریان‌های اضافی می‌تواند به حفاظت بهینه کمک کند و از بروز مشکلات احتمالی جلوگیری نماید. در مقابل، در محیط‌های صنعتی که جریان‌های هجومی بالا رایج است، کلید تیپ C مناسب‌تر است، زیرا به تجهیزات اجازه می‌دهد تا به‌طور کامل راه‌اندازی شوند بدون اینکه مدار به‌طور ناخواسته قطع شود.
مزایا و معایب کلیدهای مینیاتوری تیپ B و C
مزایای کلید مینیاتوری تیپ B
- حساسیت بالا به جریان‌های اضافی: کلیدهای تیپ B به دلیل حساسیت بالای خود، می‌توانند به‌سرعت جریان‌های اضافی و اضافه‌بارها را تشخیص داده و مدار را قطع کنند.
- مناسب برای مدارهای خانگی: این کلیدها بیشتر برای مدارهای روشنایی و پریزها که جریان‌های کمی دارند مناسب هستند.
- محافظت بهتر از تجهیزات حساس: برای دستگاه‌های الکترونیکی حساس، کلیدهای تیپ B به دلیل واکنش سریع به جریان‌های اضافی، انتخاب مناسبی هستند.
معایب کلید مینیاتوری تیپ B
- عدم تحمل جریان‌های هجومی بالا: این کلیدها نمی‌توانند جریان‌های هجومی بالا را تحمل کنند و برای مدارهایی که جریان راه‌اندازی بالایی دارند، مناسب نیستند.
- محدودیت در کاربردهای صنعتی: به دلیل حساسیت بالا، کلیدهای تیپ B ممکن است به‌صورت ناخواسته در محیط‌های صنعتی قطع شوند، که این مسئله باعث اختلال در عملکرد تجهیزات صنعتی می‌شود.
مزایای کلید مینیاتوری تیپ C
- تحمل جریان‌های هجومی بالا: کلیدهای تیپ C قادر به تحمل جریان‌های 5 تا 10 برابر جریان نامی هستند و به همین دلیل برای مدارهای صنعتی و تجاری که جریان راه‌اندازی بالایی دارند، مناسب هستند.
- مناسب برای محیط‌های صنعتی و تجاری: این کلیدها به دلیل توانایی تحمل جریان‌های هجومی بالا، به‌خوبی در مدارهای موتورهای الکتریکی و تجهیزات سنگین استفاده می‌شوند.
- پایداری بالا در مدارهای سنگین: در محیط‌های صنعتی که نیاز به عملکرد پیوسته و بدون اختلال تجهیزات وجود دارد، کلیدهای تیپ C به دلیل پایداری بالا انتخاب مناسبی هستند.
معایب کلید مینیاتوری تیپ C
- واکنش کندتر به جریان‌های اضافه‌بار کوچک: کلیدهای تیپ C به دلیل حساسیت کمتر به جریان‌های کوچک، ممکن است در مواجهه با اضافه‌بارهای کوچک، به‌موقع وارد عمل نشوند و خطر آسیب به تجهیزات وجود داشته باشد.
- عدم تناسب برای مدارهای خانگی: این کلیدها به دلیل حساسیت کمتر و توانایی تحمل جریان‌های هجومی بالا، برای مدارهای خانگی با جریان‌های کم مناسب نیستند و می‌توانند باعث عدم قطع جریان در مواقع لازم شوند.
کلید مینیاتوری B برای مصارف خانگی یا صنعتی؟
کلید مینیاتوری تیپ B به‌طور خاص برای محافظت از مدارهای خانگی و کم‌بار طراحی شده است. این کلیدها برای محیط‌هایی که جریان‌های پایینی دارند و تجهیزات الکتریکی حساس به نوسانات برق هستند، مناسب می‌باشند. در ادامه به بررسی دقیق کاربردهای این کلید در مصارف خانگی و صنعتی می‌پردازیم.
کاربردهای خانگی کلید مینیاتوری تیپ B
کلیدهای مینیاتوری تیپ B بیشتر برای حفاظت از مدارهایی طراحی شده‌اند که جریان‌های نسبتاً ثابتی دارند و نیازی به تحمل جریان‌های راه‌اندازی بالا نیست. از جمله این کاربردها می‌توان به موارد زیر اشاره کرد:
- مدارهای روشنایی: این کلیدها در مدارهای روشنایی منازل استفاده می‌شوند، زیرا جریان روشنایی نسبتاً ثابت است و جریان‌های هجومی پایینی دارد.
- پریزهای برق: کلیدهای تیپ B برای محافظت از پریزهای برق در منازل مناسب هستند، زیرا دستگاه‌های متصل به این پریزها مانند تلویزیون، کامپیوتر و لوازم خانگی کوچک، جریان‌های پایینی مصرف می‌کنند.
- تجهیزات الکترونیکی حساس: به دلیل حساسیت بالای این کلیدها به جریان‌های اضافه‌بار کوچک، آن‌ها برای محافظت از تجهیزات الکترونیکی حساس مانند کامپیوترها، سیستم‌های امنیتی و تجهیزات پزشکی مناسب هستند.

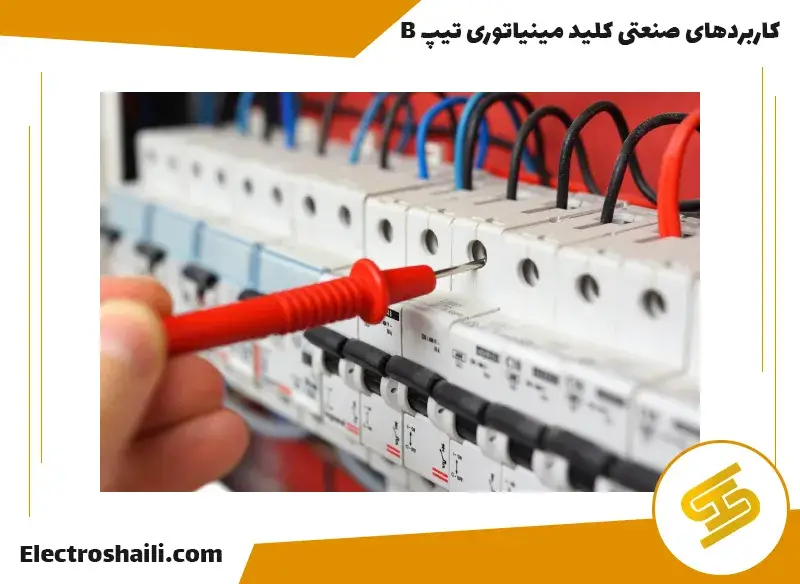

کاربردهای صنعتی کلید مینیاتوری تیپ B
کلیدهای تیپ B برای محیط‌های صنعتی مناسب نیستند. دلیل اصلی این امر، ناتوانی این کلیدها در تحمل جریان‌های هجومی بالاست. در محیط‌های صنعتی که تجهیزات بزرگی مانند موتورهای الکتریکی و ماشین‌آلات سنگین استفاده می‌شوند، جریان‌های راه‌اندازی ممکن است بسیار بالا باشد و کلیدهای تیپ B نمی‌توانند این جریان‌ها را تحمل کنند. بنابراین، استفاده از این کلیدها در محیط‌های صنعتی توصیه نمی‌شود.
کلید مینیاتوری تیپ C برای مصارف صنعتی یا تجاری؟
کلید مینیاتوری تیپ C به دلیل توانایی بالای خود در تحمل جریان‌های هجومی، به‌طور گسترده‌ای در محیط‌های صنعتی و تجاری استفاده می‌شود. این کلیدها برای محافظت از مدارهایی که جریان‌های راه‌اندازی بالا دارند، طراحی شده‌اند و به‌خصوص برای دستگاه‌هایی که نیاز به جریان‌های بالاتر در زمان راه‌اندازی دارند، مناسب هستند.
کاربردهای صنعتی کلید مینیاتوری تیپ C
کلیدهای تیپ C به دلیل تحمل جریان‌های 5 تا 10 برابر جریان نامی، در محیط‌های صنعتی کاربرد فراوانی دارند. برخی از این کاربردها عبارت‌اند از:
- موتورهای الکتریکی: موتورهای الکتریکی در حین راه‌اندازی جریان‌های بالایی مصرف می‌کنند. کلیدهای تیپ C به‌خوبی می‌توانند از مدارهای مرتبط با این موتورها محافظت کنند و از قطع ناگهانی مدار در زمان راه‌اندازی جلوگیری کنند.
- ترانسفورماتورها: در مدارهای ترانسفورماتورها که نیاز به جریان‌های بالای اولیه دارند، کلیدهای تیپ C به دلیل تحمل جریان‌های بالا، گزینه‌ای مناسب هستند.
- پمپ‌ها و کمپرسورها: این دستگاه‌ها نیز در زمان راه‌اندازی جریان‌های زیادی مصرف می‌کنند و کلیدهای تیپ C می‌توانند با تحمل این جریان‌ها از مدار محافظت کنند.
نحوه انتخاب کلید مینیاتوری مناسب با توجه به بار الکتریکی
برای انتخاب کلید مینیاتوری مناسب، باید به چند عامل مهم توجه کنید:
- نوع بار الکتریکی: اگر بار مورد نظر شما الکتریکی سبک و ثابت باشد (مانند لامپ‌ها یا وسایل برقی خانگی)، کلیدهای تیپ B بهترین انتخاب هستند. اما اگر بار شامل تجهیزات صنعتی یا موتوری باشد که جریان راه‌اندازی بالایی دارند، کلید تیپ C مناسب‌تر خواهد بود.
- جریان نامی: انتخاب جریان نامی کلید باید متناسب با مصرف کلی مدار باشد. برای سیستم‌های خانگی که نیاز به جریان کم و ثابت دارند، جریان نامی پایین‌تری مورد نیاز است. برای مدارهای صنعتی با بارهای سنگین‌تر، باید جریان نامی بالاتری را انتخاب کنید.
- جریان هجومی و راه‌اندازی: در صورت وجود دستگاه‌هایی با جریان‌های راه‌اندازی بالا مانند پمپ‌ها، کمپرسورها یا موتورهای الکتریکی، کلیدهای تیپ C بهتر است استفاده شوند تا در زمان راه‌اندازی مدارها به‌طور ناخواسته قطع نشوند.
چگونه بفهمیم به کلید مینیاتوری تیپ B یا C نیاز داریم؟
برای تشخیص اینکه به کلید مینیاتوری تیپ B یا C نیاز دارید، باید به ویژگی‌های مدار و تجهیزات برقی توجه کنید. در ادامه چند راهنمایی برای این تشخیص ارائه می‌شود:
- نوع تجهیزات: اگر تجهیزات شما شامل وسایل خانگی یا روشنایی ساده است، کلید تیپ B مناسب خواهد بود. این تجهیزات جریان راه‌اندازی بالایی ندارند و نیازی به تحمل جریان‌های هجومی بالا نیست.
- جریان هجومی و اضافه‌بار: اگر مدار شامل موتورهای الکتریکی، ترانسفورماتورها، پمپ‌ها یا کمپرسورها است که در لحظه راه‌اندازی جریان بالایی تولید می‌کنند، تیپ C گزینه بهتری است. این کلیدها برای مدارهایی که به‌طور موقت جریان‌های بالا دارند و نیاز به تحمل آن‌ها است، طراحی شده‌اند.
- کاربری صنعتی یا خانگی: برای مصارف خانگی و محیط‌های تجاری کوچک، کلید تیپ B انتخاب مناسبی است. اما در محیط‌های صنعتی یا تجاری بزرگ‌تر که دستگاه‌هایی با جریان‌های بالا فعالیت می‌کنند، کلیدهای تیپ C بهتر عمل می‌کنند.
نکات ایمنی در نصب کلیدهای مینیاتوری تیپ B و C
هنگام نصب کلیدهای مینیاتوری، رعایت نکات ایمنی بسیار مهم است تا از خطرات الکتریکی جلوگیری شود و عمر دستگاه‌ها طولانی‌تر گردد. برخی از نکات ایمنی که باید در نصب کلیدهای مینیاتوری تیپ B و C رعایت شود عبارت‌اند از:
- قطع برق قبل از نصب: پیش از هر گونه نصب، اطمینان حاصل کنید که جریان برق قطع است. هرگونه عملیات الکتریکی در حالت فعال بودن مدار ممکن است خطرناک باشد.
- استفاده از تجهیزات مناسب: برای نصب کلیدهای مینیاتوری باید از ابزارهای استاندارد استفاده شود و از هرگونه آسیب به کلید جلوگیری گردد. همچنین کابل‌های متصل به کلید باید متناسب با ظرفیت آن انتخاب شوند.
- مکان نصب: کلیدهای مینیاتوری باید در محیط‌های خشک و خنک نصب شوند و از نصب آن‌ها در معرض آب و رطوبت یا گرمای بیش‌ازحد خودداری شود.
نتیجه‌گیری تفاوت کلید مینیاتوری تیپ b و c چیست؟
کلیدهای مینیاتوری تیپ B و C با وجود شباهت‌هایی که دارند، به دلیل رفتارهای مختلف در مقابل جریان اضافه بار و جریان لحظه‌ای، در کاربردهای متفاوتی مورد استفاده قرار می‌گیرند.
تیپ B برای مصارف خانگی و تجهیزات حساس مناسب است، در حالی که تیپ C برای مدارهای صنعتی و موتورهای برقی که نیاز به جریان بیشتری در لحظه راه‌اندازی دارند، بهینه‌تر است. بنابراین، انتخاب صحیح بین این دو تیپ بستگی به نوع کاربرد و نیازهای مدار الکتریکی دارد.
