کلیدهای هوایی یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای الکتریکی می‌باشند که توسط برند معتبر اشنایدر طراحی و تولید می‌شوند. این کلیدها به دلیل کیفیت بالا، طول عمر طولانی، و کارایی مطلوب خود شناخته شده‌اند. در این مقاله به بررسی انواع کلید هوایی اشنایدر و ویژگی‌های کلیدی آن‌ها می‌پردازیم.
کلید هوایی چیست و چرا اشنایدر؟
کلید هوایی (Air Circuit Breaker) یکی از اجزای کلیدی در سیستم‌های توزیع برق است که نقش مهمی در حفاظت از مدارهای الکتریکی در برابر جریان‌های بیش از حد و خطاهای الکتریکی دارد. اشنایدر الکتریک به عنوان یکی از پیشگامان در صنعت برق، کلیدهای هوایی را با طراحی پیشرفته و امکانات متعدد ارائه می‌دهد.
انواع کلید هوایی اشنایدر
اشنایدر الکتریک طیف وسیعی از کلیدهای هوایی را برای کاربردهای مختلف ارائه می‌دهد. در زیر به بررسی انواع این کلیدها می‌پردازیم:

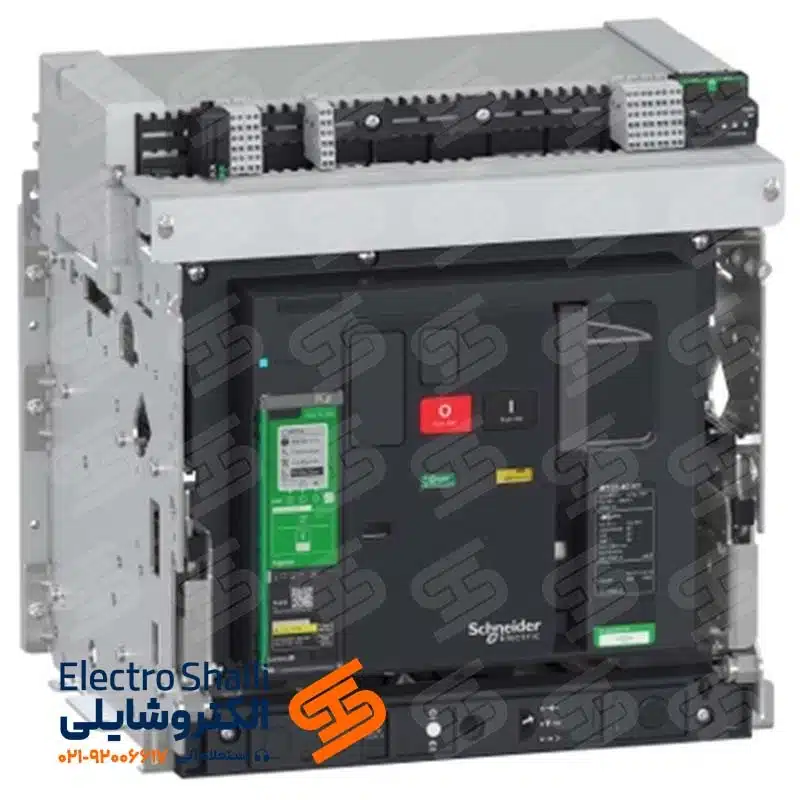

۱. کلید هوایی سری Masterpact
این سری از کلیدها پیشرفته‌ترین نوع کلیدهای هوایی اشنایدر هستند و شامل دو مدل اصلی می‌شوند:

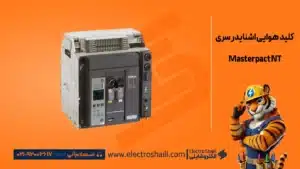

Masterpact NT
مناسب برای جریان‌های کم تا متوسط (از 630 آمپر تا 1600 آمپر).
این سری با ابعاد جمع‌وجور، برای جریان‌های ۶۳۰ تا ۱۶۰۰ آمپر مناسب است و ظرفیت قطع آن‌ها بین ۴۲ تا ۱۵۰ کیلوآمپر متغیر است. کلیدهای Masterpact NT با واحدهای تریپ الکترونیکی Micrologic عرضه می‌شوند که حفاظت در برابر اضافه‌بار، اتصال کوتاه و خطای زمین را فراهم می‌کنند.
Masterpact NW
مناسب برای جریان‌های بالا (تا 6300 آمپر) و کاربردهای سنگین.
این سری برای جریان‌های ۸۰۰ تا ۶۳۰۰ آمپر طراحی شده و در دو سایز عرضه می‌شود. ظرفیت قطع این کلیدها بین ۴۲ تا ۱۵۰ کیلوآمپر است و مانند سری NT، از واحدهای تریپ الکترونیکی Micrologic بهره می‌برند. این کلیدها برای کاربردهای صنعتی سنگین و شبکه‌های توزیع برق مناسب هستند.
این سری از کلیدهای هوایی اشنایدر برای کاربردهای صنعتی و سنگین طراحی شده‌اند. ویژگی‌های کلیدی این سری عبارتند از:
- قابلیت تحمل جریان بالا: مناسب برای مدارهایی با جریان‌های بسیار زیاد.
- سیستم حفاظتی پیشرفته: حفاظت در برابر اضافه‌بار، اتصال کوتاه، و نوسانات ولتاژ.
- قابلیت اتصال به سیستم‌های مانیتورینگ: این کلیدها قابلیت اتصال به سیستم‌های مدیریت انرژی را دارند.
کلید هوایی سری Masterpact UR
این سری برای جریان‌های ۵۰۰۰ تا ۶۰۰۰ آمپر طراحی شده و ظرفیت قطع آن‌ها تا ۱۵۰ کیلوآمپر در ۴۴۰ ولت و ۱۰۰ کیلوآمپر در ۶۹۰ ولت AC میباشد. کلیدهای Masterpact UR با واکنش سریع در برابر اتصال کوتاه‌های شدید، حفاظت مؤثری را ارائه می‌دهند و برای کاربردهای صنعتی سنگین مناسب هستند.
کلید هوایی سری Masterpact برای جریان DC
این سری برای حفاظت از خطوط DC با جریان‌های ۱۰۰۰، ۲۰۰۰ و ۴۰۰۰ آمپر طراحی شده و ظرفیت قطع آن‌ها تا ۸۵ کیلوآمپر در ۹۰۰ ولت DC میباشد. این کلیدها در دیتاسنترها، صنایع دریایی، انرژی هسته‌ای و سیستم‌های ذخیره انرژی کاربرد دارند.
با توجه به نیازهای خاص هر پروژه، انتخاب مدل مناسب از کلیدهای هوایی اشنایدر می‌تواند به بهبود کارایی و ایمنی سیستم‌های الکتریکی کمک شایانی نماید.
۲. کلید هوایی سری EasyPact
این سری از کلیدهای هوایی برای کاربردهای عمومی و اقتصادی طراحی شده‌اند.
مناسب برای پروژه‌های اقتصادی با نیازهای پایه و همچنین توانایی کار در جریان های متوسط تا 4000 آمپر است. و دارای طراحی ساده و مقرون به صرفه
- مقرون‌به‌صرفه بودن: مناسب برای پروژه‌هایی که نیاز به هزینه‌های پایین‌تر دارند.
- نصب آسان: طراحی ساده و نصب سریع از ویژگی‌های بارز این سری است.
- حفاظت پایه: مناسب برای مدارهایی با سطح حفاظتی کمتر.

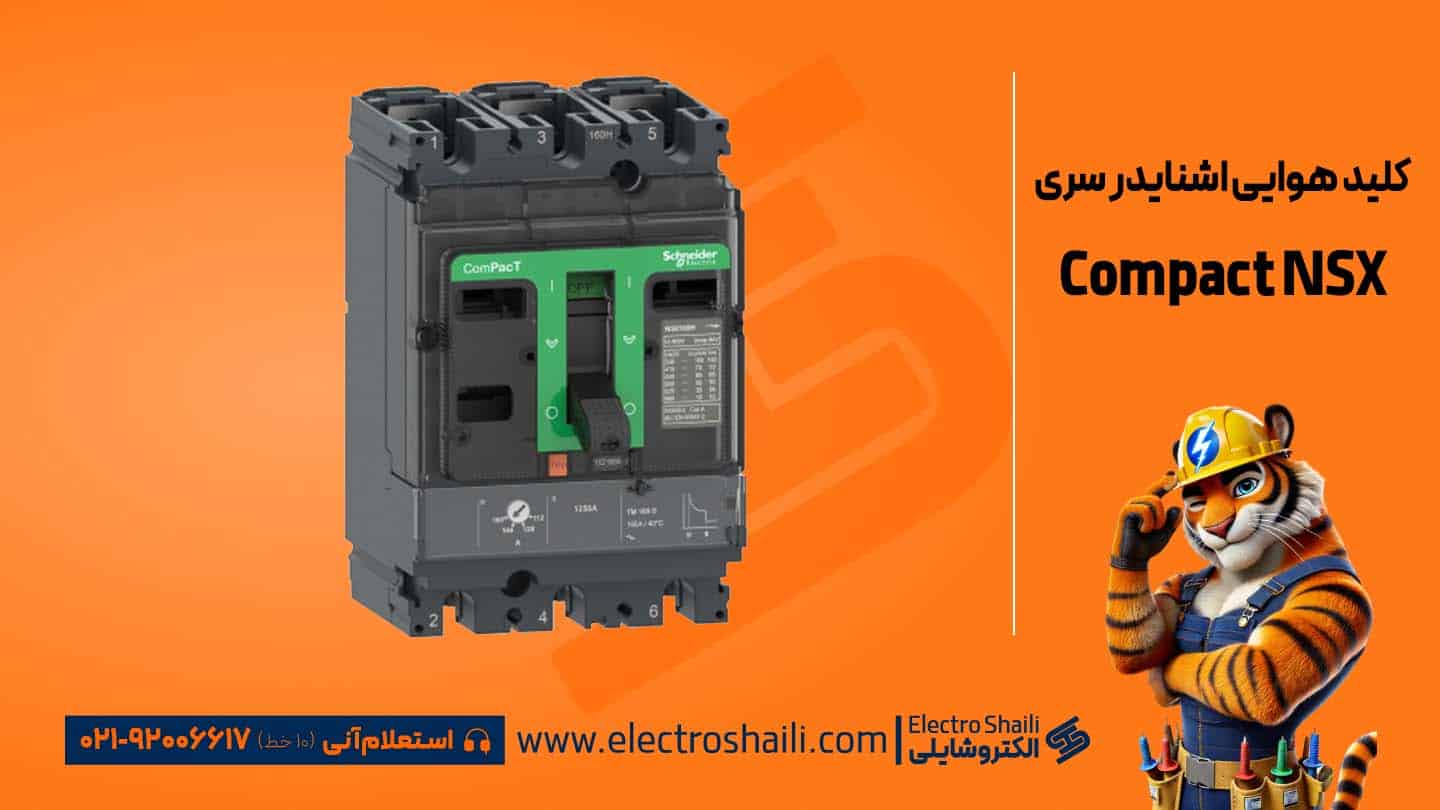

۳. کلید هوایی سری Compact NSX
این سری با اندازه کوچک‌تر اما قابلیت‌های پیشرفته عرضه می‌شود.
ترکیبی از عملکرد بالا و ابعاد کوچک و همچنین مناسب برای کاربردهایی که فضا محدود است.و قابلیت تنظیم جریان و حفاظت دقیق است.
- طراحی کم‌حجم: مناسب برای تابلوهای با فضای محدود.
- سیستم حفاظتی هوشمند: مجهز به رله‌های حفاظتی دیجیتال.
- کارایی بالا در دماهای مختلف: این کلیدها می‌توانند در محیط‌های با دمای بالا یا پایین به خوبی کار کنند.
ویژگی‌های اصلی انواع کلید هوایی اشنایدر
۱. حفاظت پیشرفته
کلیدهای هوایی اشنایدر با استفاده از تکنولوژی‌های پیشرفته، حفاظت کاملی در برابر شرایط غیرعادی مدار مانند اضافه‌بار، اتصال کوتاه، و افت ولتاژ ارائه می‌دهند. و همچنین حفاظت در برابر اتصال کوتاه و اضافه بار است.
۲. طراحی مدرن و کاربرپسند
اشنایدر در طراحی کلیدهای هوایی خود به نیازهای کاربر توجه ویژه‌ای دارد. طراحی مدرن و امکانات کاربرپسند باعث می‌شود این کلیدها به راحتی نصب و استفاده شوند.
۳. تطبیق‌پذیری بالا
این کلیدها برای انواع مختلفی از کاربردها، از جمله صنعتی، تجاری و مسکونی، قابل استفاده هستند.
۴. سازگاری با استانداردهای بین‌المللی
کلیدهای هوایی اشنایدر مطابق با استانداردهای معتبر بین‌المللی طراحی و تولید می‌شوند، که این امر باعث اطمینان کاربران از کیفیت محصول می‌شود.
مزایای استفاده از انواع کلید هوایی اشنایدر
- افزایش امنیت سیستم‌های الکتریکی: کاهش خطرات ناشی از خرابی‌های الکتریکی.
- کاهش هزینه‌های نگهداری: طول عمر بالا و نیاز کمتر به تعمیرات.
- قابلیت ارتقا: امکان افزودن ماژول‌ها و ویژگی‌های جدید به کلیدهای هوایی.
نحوه انتخاب انواع کلید هوایی مناسب
۱. نوع کاربرد
ابتدا باید نوع کاربرد خود را مشخص کنید. برای مثال، کلیدهای سری Masterpact برای صنایع بزرگ و سری EasyPact برای پروژه‌های کوچک‌تر مناسب هستند.
۲. ظرفیت جریان
کلید باید بتواند جریان مدار شما را به خوبی تحمل کند. ظرفیت جریان کلیدهای هوایی اشنایدر در محدوده وسیعی قرار دارد.
۳. ویژگی‌های حفاظتی
ویژگی‌های حفاظتی کلید، مانند حفاظت در برابر اضافه‌بار و اتصال کوتاه، نقش مهمی در انتخاب کلید مناسب دارند.
مقایسه کلی بین سه سری کلید هوایی اشنایدر
| ویژگی‌ها | سری MasterPact | سری Compact NSX | سری MasterPact MTZ |
|---|---|---|---|
| ظرفیت جریان | بالا | متوسط | بالا |
| قابلیت تنظیم | بله | بله | بله |
| حفاظت پیشرفته | بله | بله | بله |
| مدیریت از راه دور | بله | خیر | بله |
| فناوری دیجیتال | خیر | خیر | بله |
پرسش‌های متداول
1. تفاوت اصلی بین سری‌های MasterPact و Compact NSX چیست؟
سری MasterPact به ظرفیت جریان بالاتر و فناوری‌های پیشرفته‌تری مجهز است، در حالی که سری Compact NSX برای پروژه‌های با حجم متوسط و نیازهای کمتر پیچیده‌تر مناسب‌تر است.
2. آیا کلیدهای هوایی اشنایدر برای استفاده در محیط‌های صنعتی مناسب هستند؟
بله، تمامی سری‌های معرفی شده از کیفیت بالایی برخوردارند و برای استفاده در شرایط سخت صنعتی طراحی شده‌اند.
3. آیا امکان مدیریت و نظارت از راه دور بر روی این کلیدها وجود دارد؟
بله، سری‌های MasterPact و MasterPact MTZ امکان نظارت و کنترل از راه دور را فراهم می‌کنند.
4. کدام سری برای پروژه‌های با ظرفیت بالا مناسب‌تر است؟
سری MasterPact و MasterPact MTZ به دلیل ظرفیت بالای جریان، گزینه‌های بهتری برای پروژه‌های با ظرفیت بالا هستند.
5. آیا هزینه استفاده از کلیدهای هوایی اشنایدر مقرون به صرفه است؟
با توجه به ویژگی‌های حفاظتی و کارایی بالای این کلیدها، هزینه‌های عملیاتی آن‌ها به مراتب پایین‌تر از خسارات ناشی از خرابی سیستم‌هاست. بنابراین، سرمایه‌گذاری در این محصولات مقرون به صرفه است.
نتیجه‌گیری
کلیدهای هوایی اشنایدر با ارائه ویژگی‌های حفاظتی پیشرفته، طراحی مدرن و عملکرد عالی، یکی از بهترین انتخاب‌ها برای سیستم‌های الکتریکی می‌باشند. با توجه به انواع مختلف این کلیدها و نیازهای متنوع کاربران، اشنایدر توانسته است رضایت بسیاری از مصرف‌کنندگان را جلب کند.
اگر به دنبال محصولی با کیفیت بالا، قابلیت اطمینان، و طول عمر طولانی هستید، کلیدهای هوایی اشنایدر انتخابی بی‌نظیر خواهند بود.
