در طراحی سیستم‌های توزیع برق صنعتی، حفاظت از مدارها در برابر خطراتی مانند اتصال کوتاه، اضافه‌بار یا جریان نشتی از اهمیت بالایی برخوردار است.
اما زمانی که نیاز به دقت بالا، پاسخ سریع و قابلیت مانیتورینگ در این حفاظت‌ها وجود دارد، تجهیزات سنتی دیگر پاسخگوی نیازهای امروز نیستند. اینجاست که رله‌های هوشمند Micrologic وارد عمل می‌شوند.

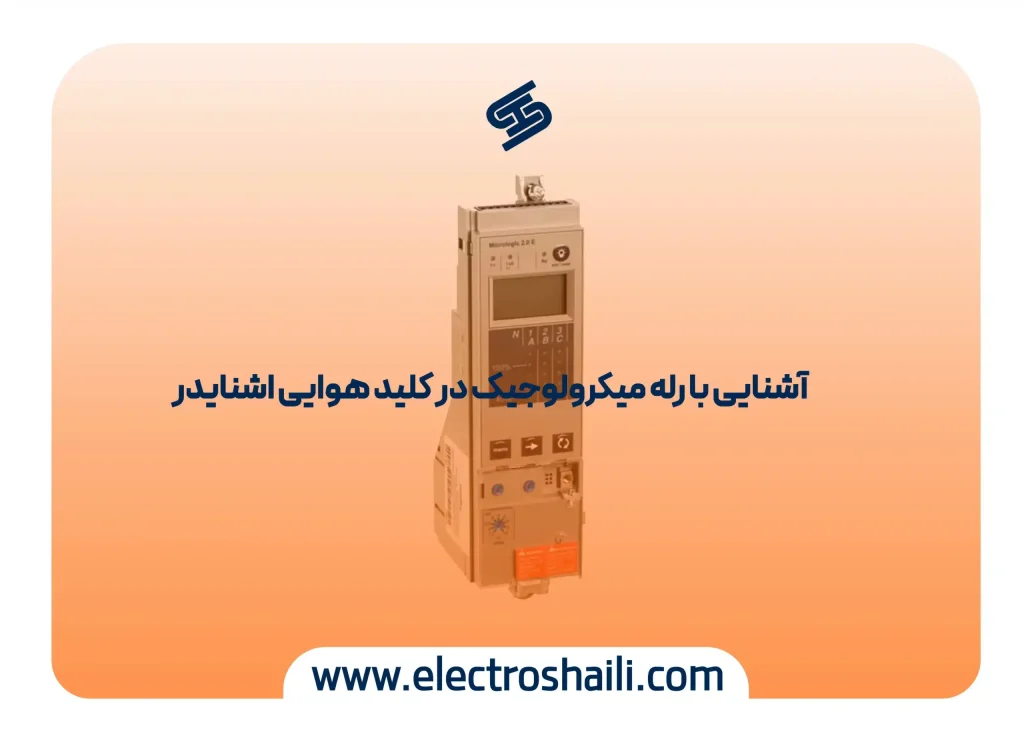

در این مقاله قصد داریم به‌صورت کامل، عملی و کاربردی با رله میکرولوجیک در کلیدهای هوایی اشنایدر الکتریک آشنا شویم.
بدون آنکه با کلمه کلیدی اصلی صفحه کتگوری کلید هوایی اشنایدر تداخل ایجاد کنیم، موضوعی تخصصی را بررسی خواهیم کرد که نه‌تنها مخاطبان هدف شما را جذب می‌کند، بلکه قدرت سئوی دامنه شما را نیز افزایش می‌دهد.
رله میکرولوجیک چیست؟
رله میکرولوجیک (Micrologic Relay) نوعی رله الکترونیکی پیشرفته است که برای تجهیز در کلیدهای قدرت طراحی شده است.
این رله نه‌تنها وظیفه تشخیص خطا و صدور فرمان قطع مدار را دارد، بلکه با داشتن پردازنده داخلی، امکان مانیتورینگ، ثبت رویدادها و تحلیل داده‌های الکتریکی را نیز فراهم می‌کند.
رله‌های Micrologic به‌طور خاص در سری کلیدهای هوایی اشنایدر الکتریک کاربرد دارند و از جمله ویژگی‌های اصلی آن‌ها می‌توان به موارد زیر اشاره کرد:
-
پردازش دیجیتال جریان
-
تنظیم‌پذیری بالا
-
نمایش پارامترهای لحظه‌ای روی نمایشگر دیجیتال
-
پشتیبانی از ارتباط Modbus و Ethernet برای مانیتورینگ از راه دور
انواع رله میکرولوجیک و ویژگی‌های فنی آن‌ها
رله‌های Micrologic در چند سری مختلف عرضه شده‌اند که هر کدام متناسب با نوع کاربرد، امکانات متفاوتی دارند.
جدول زیر تفاوت آن‌ها را به‌خوبی نشان می‌دهد:
| مدل رله | عملکرد حفاظتی | مانیتورینگ | قابلیت ارتباط | مناسب برای |
|---|---|---|---|---|
| Micrologic 2.0 | حرارتی-مغناطیسی | ندارد | ندارد | حفاظت پایه |
| Micrologic 5.0 | دیجیتال | بله | Modbus | مانیتورینگ دقیق |
| Micrologic 6.0 | دیجیتال پیشرفته | کامل | Modbus + Ethernet | پروژه‌های حساس |
| Micrologic 7.0 | انرژی‌سنج | کامل | Modbus, Ethernet | بهینه‌سازی مصرف |
در بسیاری از پروژه‌های صنعتی، استفاده از مدل 5.0 و 6.0 رایج است چرا که هم عملکرد حفاظتی قابل تنظیم دارند و هم امکان اتصال به سیستم مانیتورینگ را فراهم می‌کنند.
عملکرد دقیق رله در قطع هوشمند مدار
برخلاف رله‌های ساده که فقط به جریان بالا واکنش نشان می‌دهند، رله Micrologic می‌تواند:
-
نوع خطا را تشخیص دهد (overload، short-circuit، earth fault)
-
زمان مناسب قطع را محاسبه کند
-
در برخی شرایط از قطع غیرضروری جلوگیری کند (Zone Selective Interlocking)
-
هشدارهای پیشگیرانه ارسال کند
این ویژگی‌ها باعث شده که این رله‌ها انتخاب اول برای پروژه‌هایی باشند که پایداری برق اهمیت حیاتی دارد مثل بیمارستان‌ها، مراکز داده، فرودگاه‌ها و…
تفاوت رله میکرولوجیک با رله‌های حرارتی-مغناطیسی
رله‌های قدیمی، نظیر مدل‌های حرارتی-مغناطیسی، تنها بر اساس عبور جریان بیش از حد مجاز واکنش نشان می‌دادند و هیچ‌گونه شناختی از نوع بار، مدت زمان افزایش جریان یا رفتار کلی شبکه نداشتند.
این رله‌ها نه قابلیت ثبت اطلاعات داشتند و نه امکان تنظیم دقیق. اما در مقابل، رله میکرولوجیک با بهره‌گیری از پردازنده دیجیتال و سنسورهای دقیق، همانند یک واحد تحلیلی عمل می‌کند.
این رله نه‌تنها می‌تواند جریان غیرعادی را شناسایی و مدار را قطع کند، بلکه با ثبت دقیق پارامترهای رخداد، تحلیل پیشرفته‌ای از وضعیت شبکه ارائه می‌دهد و اطلاعات آن می‌تواند در تصمیم‌گیری‌های مهندسی برای پیشگیری از خطاهای بعدی استفاده شود.
تفاوت Micrologic با رله‌های معمولی
| مقایسه | رله حرارتی-مغناطیسی | Micrologic |
|---|---|---|
| دقت حفاظتی | پایین | بسیار بالا |
| تنظیمات پیشرفته | ندارد | دارد |
| مانیتورینگ | ندارد | بله |
| قابلیت ارتباط با شبکه | ندارد | بله |
| قابلیت ثبت رویداد | ندارد | بله |
| کاربرد | عمومی | تخصصی و صنعتی |
کاربرد رله Micrologic در پروژه‌های حساس
وجود Micrologic در کلیدهای هوایی، کنترل کامل مدارهای اصلی را برای اپراتورها فراهم می‌کند. برخی از کاربردهای رایج:
-
تابلو برق اصلی (Main Distribution Board)
-
سیستم‌های اضطراری و UPS
-
پست‌های برق فشار ضعیف در پروژه‌های پتروشیمی
-
تابلوهای بیمارستانی و سیستم‌های ایزوله‌شده
چطور رله میکرولوجیک را تنظیم کنیم؟
تنظیم رله شامل مراحل زیر است:
-
تعیین جریان نامی (Ir) متناسب با بار
-
تنظیم زمان تأخیر برای قطع در شرایط اضافه‌بار (Long-time delay)
-
تنظیم محدوده حساسیت در برابر اتصال کوتاه (Short-time pickup)
-
تنظیم Earth Fault در صورت نیاز
-
اتصال به نرم‌افزار مدیریت (EcoStruxure Power Monitoring)
حتماً قبل از تنظیم رله، دفترچه راهنمای هر مدل را مطالعه کرده و یا از کارشناسان فنی مشورت بگیرید.
مزایای استفاده از Micrologic
عملکرد هوشمند
کاهش زمان قطعی برق
مانیتورینگ دائمی سیستم
ثبت خطا برای تحلیل‌های بعدی
کاهش ریسک خطای انسانی
سازگاری با سیستم‌های هوشمند BMS
صرفه‌جویی در هزینه نگهداری
نکات اجرایی در هنگام خرید
هنگام خرید کلید هوایی، حتماً به نوع رله توجه کنید. ممکن است برخی مدل‌ها:
-
فاقد Micrologic باشند
-
نسخه ساده‌تری از رله را داشته باشند
-
نمایشگر و ماژول ارتباطی نداشته باشند
برای بررسی مدل‌های دارای رله‌های پیشرفته و پشتیبانی فنی، پیشنهاد می‌شود از فروشگاه‌هایی با تنوع مدل، مشاوره تخصصی و گارانتی معتبر مانند الکتروشایلی استفاده کنید.
نقش رله در افزایش عمر تجهیزات و پایداری شبکه
استفاده از Micrologic تنها برای راحتی کار نیست. این رله‌ها با تشخیص سریع خطا و اقدام هوشمند، می‌توانند:
-
از آسیب به تجهیزات گران‌قیمت جلوگیری کنند
-
مصرف برق را پایش کرده و از نوسانات هشدار دهند
-
هزینه‌های نگهداری و تعمیرات را کاهش دهند
-
و حتی در کاهش مصرف انرژی در پروژه‌های بزرگ مؤثر باشند
نتیجه‌گیری: Micrologic، مغز متفکر سیستم حفاظتی
اگر بخواهیم رله Micrologic را در یک جمله تعریف کنیم، باید بگوییم:
«مغز دیجیتال کلید هوایی»
این رله‌ها با قابلیت‌هایی فراتر از حفاظت ساده، تبدیل به یکی از اجزای جدایی‌ناپذیر سیستم‌های برق صنعتی مدرن شده‌اند.
در صورتی که قصد دارید در پروژه خود از کلیدهای پیشرفته بهره ببرید، حتماً سری به دسته‌بندی کلید هوایی اشنایدر بزنید تا مدل مناسب را انتخاب کرده و از پشتیبانی فنی بهره‌مند شوید.
