مدار ستاره مثلث (Star Delta) یکی از روشهای رایج در برق صنعتی برای راهاندازی الکتروموتورهای سهفاز است که هدف اصلی آن کاهش جریان راهاندازی موتور میباشد.
وقتی یک موتور سهفاز مستقیماً به شبکه وصل شود ، جریان لحظه شروع میتواند حدود ۵ تا ۸ برابر جریان نامی موتور باشد.
این جریان بالا ممکن است باعث افت ولتاژ در شبکه، گرم شدن سیمپیچها و وارد شدن تنش الکتریکی به تجهیزات شود.
برای کاهش این مشکل از مدار ستاره مثلث استفاده میشود.
در این روش، موتور در ابتدا با اتصال ستاره (Y) راهاندازی میشود.
در حالت ستاره ولتاژ هر سیمپیچ کمتر از حالت مثلث است و در نتیجه جریان راهاندازی حدود یکسوم کاهش پیدا میکند.
پس از چند ثانیه و زمانی که موتور تا حدی به سرعت نامی نزدیک شد، مدار بهصورت خودکار به اتصال مثلث (Δ) تغییر میکند تا موتور بتواند با توان کامل کار کند.
در این مقاله از الکتروشایلی، قصد داریم جزئیات فنی، نقشهی سیمکشی و نکات کلیدی مربوط به این مدار را به صورت کامل بررسی کنیم؛ پس با ما همراه باشید.
چرا از روش ستاره مثلث برای راهاندازی موتور استفاده میشود؟
مهمترین دلیل استفاده از روش ستاره مثلث، کاهش جریان راهاندازی موتور است.
در زمان استارت، موتور سهفاز جریان زیادی از شبکه میکشد و اگر بهصورت مستقیم راهاندازی شود، این جریان میتواند باعث افت ولتاژ، فشار به تجهیزات و اختلال در عملکرد سایر مصرفکنندهها شود.
در روش ستاره مثلث، موتور در لحظه شروع با اتصال ستاره وارد مدار میشود تا جریان اولیه کاهش پیدا کند.
بعد از آنکه موتور به دور مناسب رسید، اتصال از ستاره به مثلث تغییر میکند تا موتور با شرایط عادی و توان کامل به کار ادامه دهد.
به همین دلیل، این روش بیشتر در جاهایی استفاده میشود که کاهش جریان استارت اهمیت دارد، اما در عین حال نیازی به کنترل سرعت یا راهاندازی نرم پیشرفته وجود ندارد.
تفاوت اتصال ستاره و مثلث در موتورهای سهفاز
در موتورهای سهفاز، نوع اتصال سیمپیچها تعیین میکند هر سیمپیچ چه ولتاژی دریافت کند و موتور با چه میزان جریان و گشتاوری کار کند.
در اتصال ستاره (Y) ولتاژ هر فاز کمتر است، بنابراین موتور جریان کمتری میکشد و گشتاور خروجی نیز پایینتر است.
به همین دلیل این حالت برای راهاندازی اولیه مناسب است تا موتور بدون فشار زیاد وارد مدار شود.
در مقابل، در اتصال مثلث (Δ) هر سیمپیچ ولتاژ کامل خط را دریافت میکند.
نتیجه آن افزایش توان، گشتاور و جریان مصرفی است و موتور میتواند با ظرفیت نامی خود کار کند.
این حالت برای کارکرد دائمی موتور استفاده میشود.
مزایای استفاده از مدار ستاره مثلث
مزایای استفاده از مدار ستاره مثلث باعث شده این روش به یکی از رایجترین روشهای راهاندازی موتورهای سهفاز در برق صنعتی تبدیل شود.
این مدار با کاهش فشار وارد شده به شبکه و موتور در لحظه راهاندازی، عملکرد ایمنتر و اقتصادیتری فراهم میکند.
مهمترین مزایای این روش عبارتاند از:
- کاهش جریان راهاندازی موتور
- کاهش افت ولتاژ در شبکه برق
- کاهش تنش الکتریکی و مکانیکی به موتور هنگام استارت
- افزایش عمر موتور و تجهیزات
- سادگی مدار و هزینه اجرای پایین

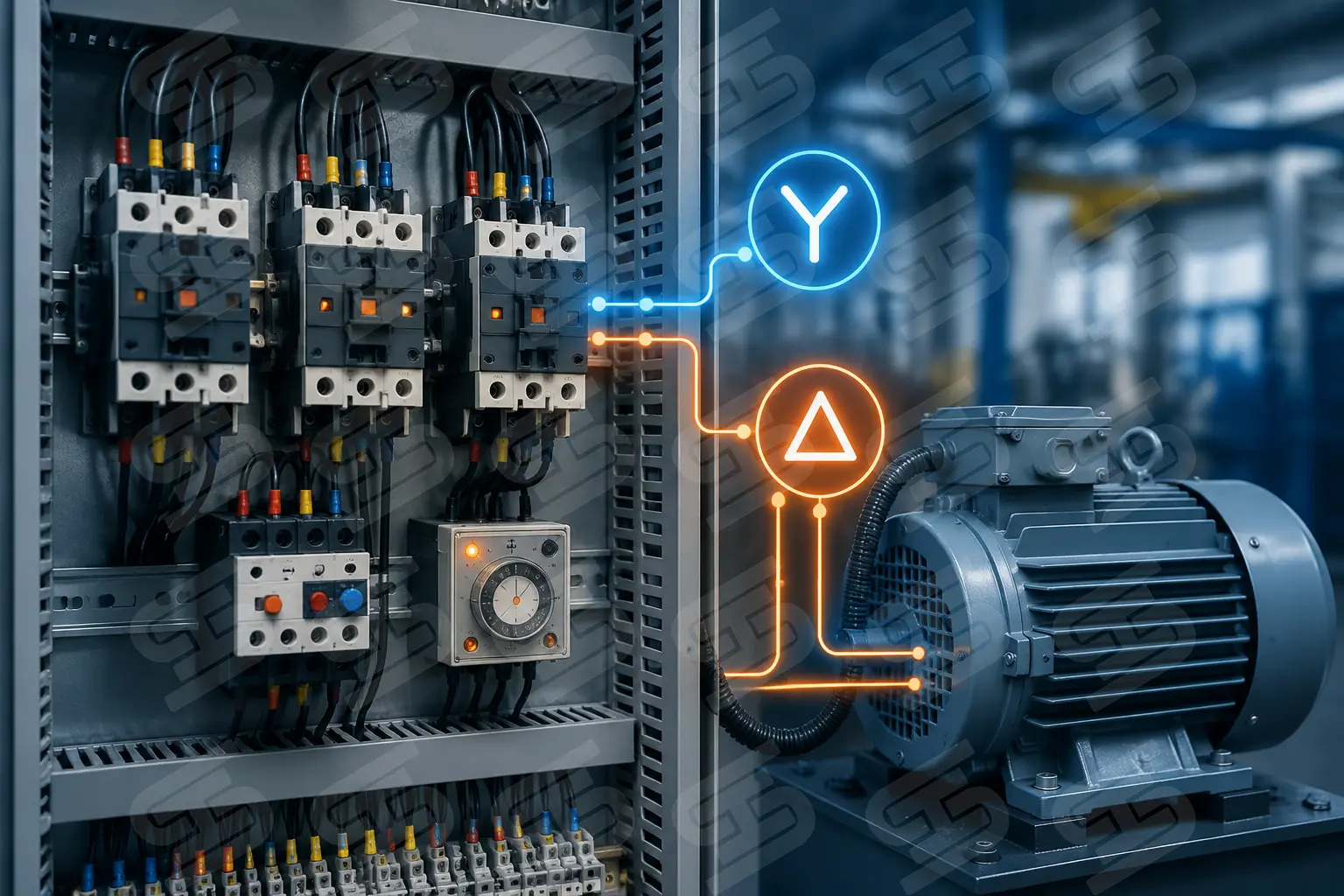

تجهیزات مورد استفاده در مدار فرمان ستاره مثلث اتوماتیک
برای پیادهسازی مدار راهاندازی ستاره مثلث از چند تجهیز کنترلی و حفاظتی استفاده میشود که هر کدام نقش مشخصی در عملکرد صحیح مدار دارند.
این تجهیزات عبارتاند از:
- کنتاکتور اصلی: وظیفه اتصال و قطع برق اصلی موتور را بر عهده دارد.
- کنتاکتور ستاره: در لحظه راهاندازی موتور فعال میشود و سیمپیچهای موتور را به صورت ستاره به هم متصل میکند.
- کنتاکتور مثلث: پس از پایان زمان استارت، موتور را به اتصال مثلث منتقل میکند تا با توان کامل کار کند.
- تایمر ستاره مثلث: زمان تغییر حالت از ستاره به مثلث را تنظیم و کنترل میکند.
- رله حرارتی (بیمتال): از موتور در برابر اضافهبار محافظت میکند.
- شستی استارت و استاپ: برای روشن و خاموش کردن مدار فرمان استفاده میشوند.

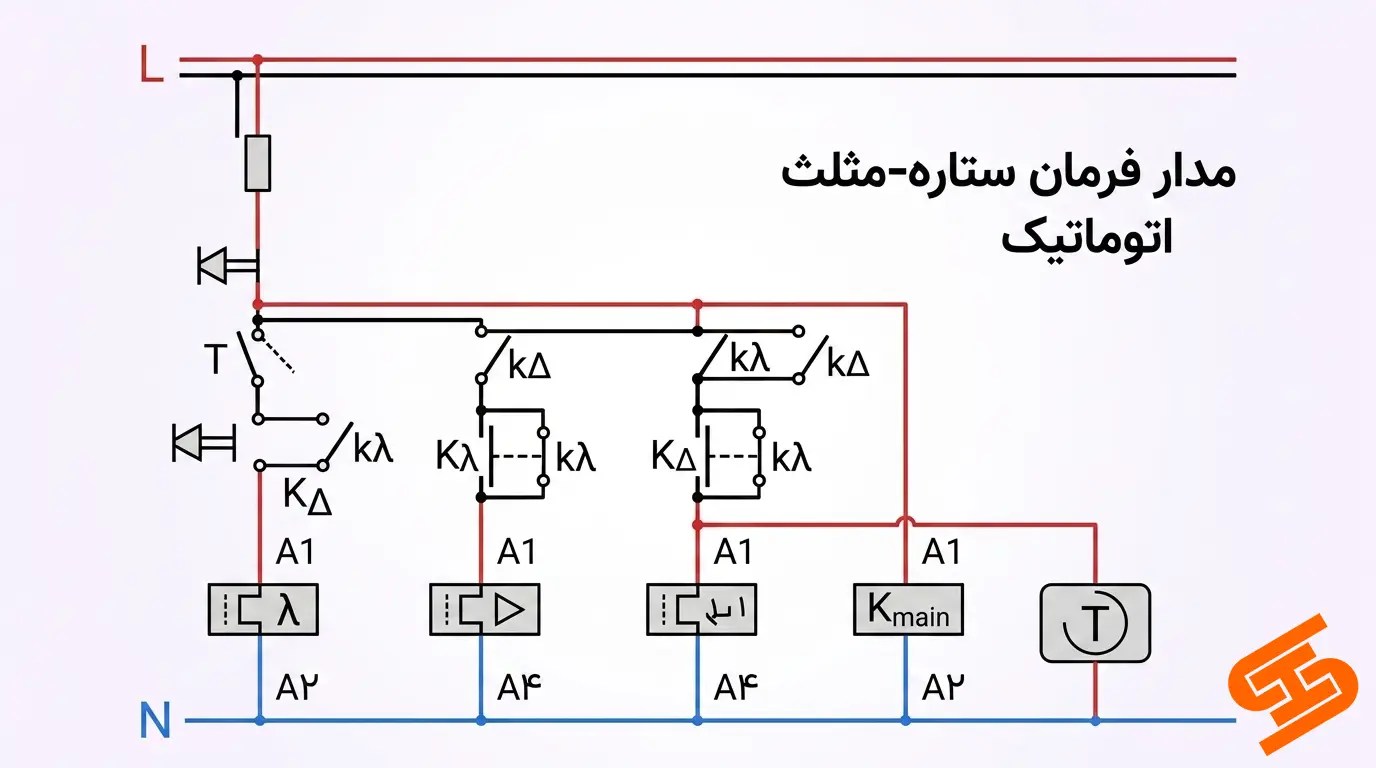

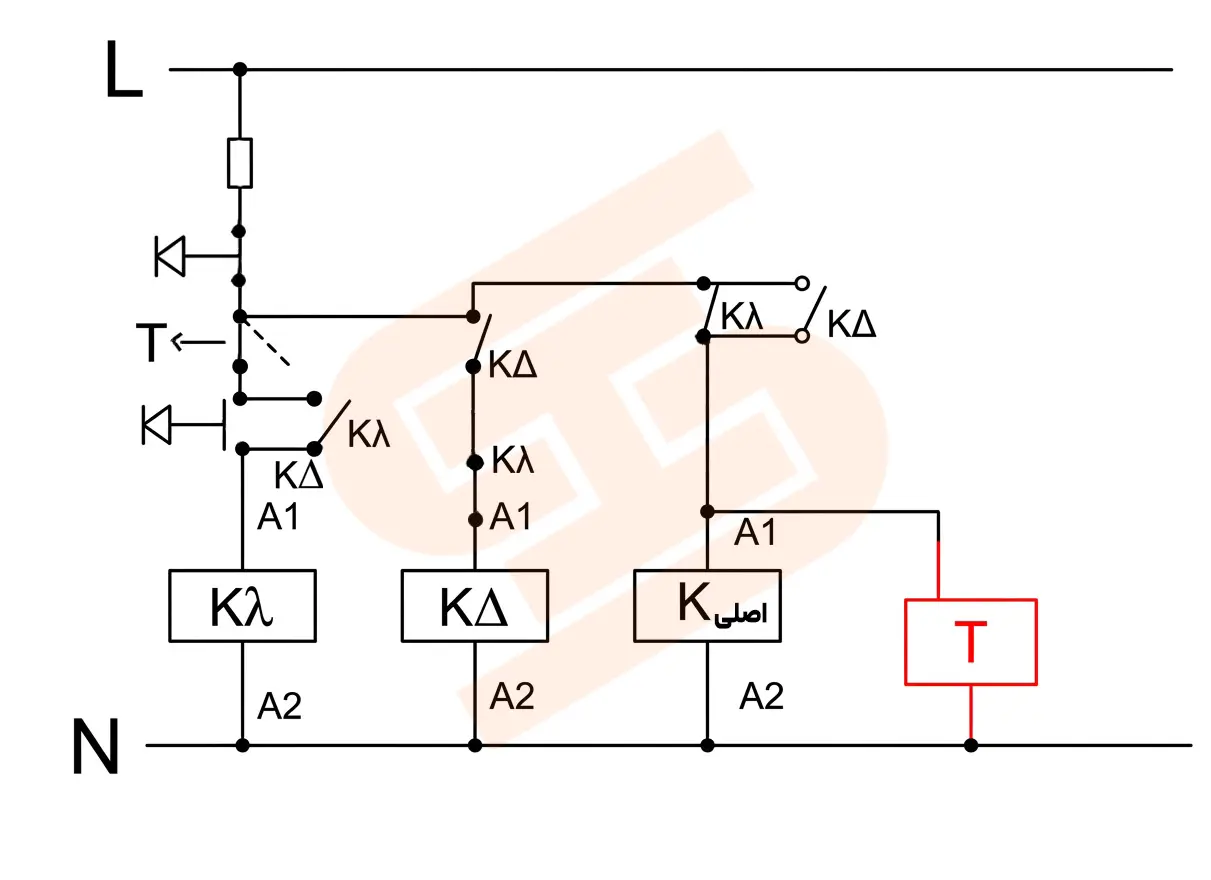

نقشه مدار فرمان ستاره مثلث اتوماتیک
عملکرد این مدار بر پایه زمانبندی دقیق استوار است.
در واقع هدف این است که موتور با کمترین فشار ممکن راه بیفتد و پس از رسیدن به سرعت کافی، به توان نامی خود برسد.
فرآیند کار در سه مرحله اصلی انجام میشود:
۱. لحظه شروع (حالت ستاره)
با فشردن شستی استارت، جریان برق به بوبین کنتاکتور اصلی و کنتاکتور ستاره میرسد.
در همین لحظه، تایمر مدار نیز روشن شده و شمارش معکوس را آغاز میکند.
در این وضعیت، سیمپیچهای موتور به صورت ستاره سربندی شدهاند؛ بنابراین موتور با ولتاژ کاهشیافته (حدود ۵۸ درصد ولتاژ نامی) شروع به چرخش میکند تا جریان راهاندازی محدود شود.
۲. مرحله گذار (عملکرد تایمر)
تایمر که معمولاً روی زمانی بین ۵ تا ۱۲ ثانیه (بسته به توان موتور و نوع بار) تنظیم شده است، وظیفه پایش وضعیت را دارد.
پس از پایان این زمان، تایمر فرمانِ قطعِ کنتاکتور ستاره را صادر میکند.
در این لحظه کوتاه (در حد چند میلیثانیه)، برای امنیت مدار، یک وقفه ایجاد میشود تا از عدم اتصال همزمان ستاره و مثلث اطمینان حاصل شود.
۳. تثبیت عملکرد (حالت مثلث)
بلافاصله پس از قطع شدن کنتاکتور ستاره، تایمر فرمانِ وصلِ کنتاکتور مثلث را صادر میکند.
حالا موتور به ولتاژ کامل شبکه متصل شده و با تمام توان و گشتاور خود به کار ادامه میدهد.
تا زمانی که شستی استاپ فشرده نشود یا رله حفاظتی (بیمتال) عمل نکند، موتور در حالت مثلث باقی میماند.

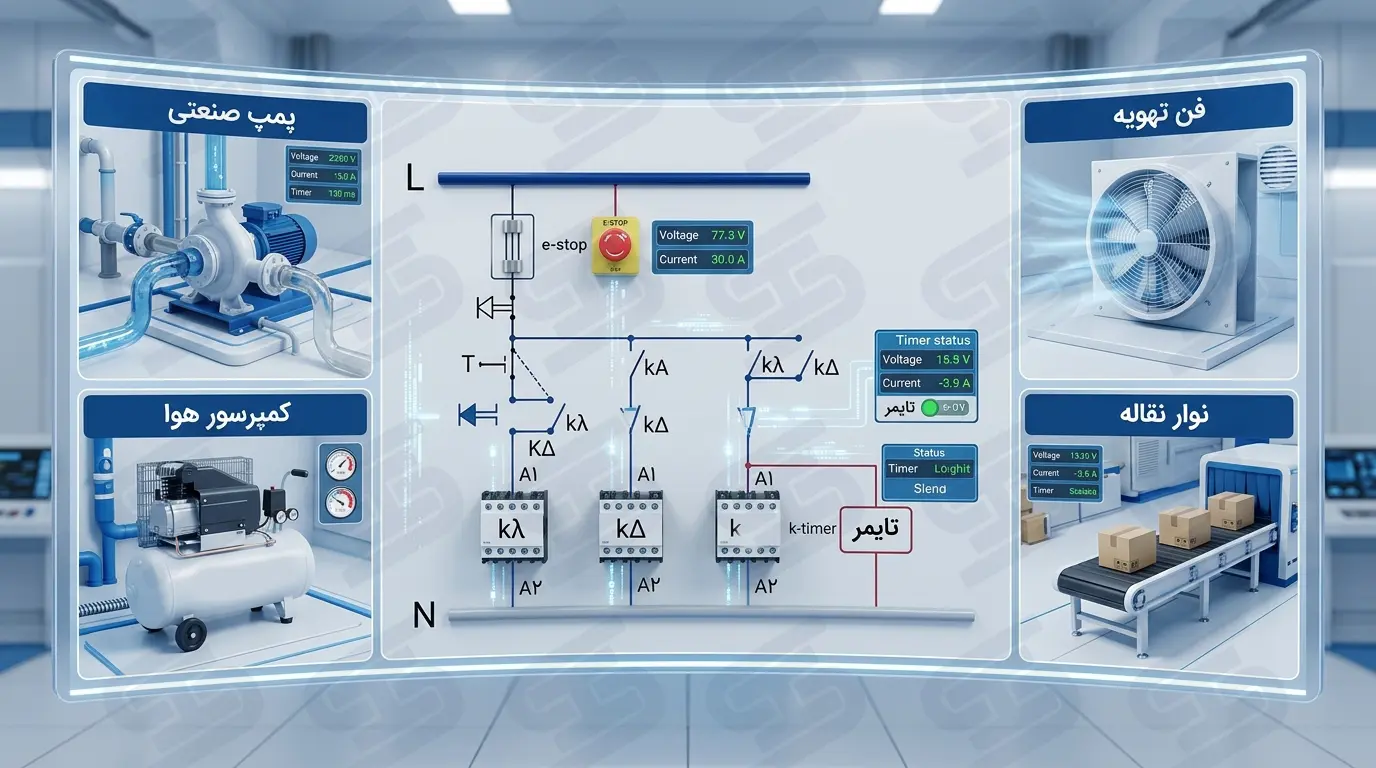

کاربرد مدار فرمان ستاره مثلث اتوماتیک در صنعت
مدار فرمان ستاره مثلث اتوماتیک در بسیاری از تجهیزات صنعتی که از الکتروموتورهای سهفاز استفاده میکنند به کار میرود.
در این روش موتور ابتدا در حالت اتصال ستاره (Y) راهاندازی میشود تا جریان اولیه کاهش یابد و فشار کمتری به شبکه برق و تجهیزات وارد شود.
سپس پس از گذشت زمان تنظیمشده توسط تایمر مدار فرمان، اتصال موتور به صورت خودکار به حالت مثلث (Δ) تغییر میکند تا موتور با توان و گشتاور نامی خود به کار ادامه دهد.
به دلیل کاهش جریان راهاندازی، جلوگیری از افت ولتاژ شبکه و افزایش ایمنی عملکرد موتور، این مدار در بسیاری از ماشینآلات و سیستمهای صنعتی که دارای بار راهاندازی سبک تا متوسط هستند استفاده میشود.
مهمترین کاربردهای مدار فرمان ستاره مثلث اتوماتیک در صنعت عبارتاند از:
- پمپهای صنعتی و تاسیساتی مانند پمپهای آب، فاضلاب و بوسترپمپها
- فنها و دمندههای صنعتی مانند اگزاست فن، هواساز و برج خنککننده
- کمپرسورهای هوا با شرایط راهاندازی سبک
- نوار نقالهها و سیستمهای انتقال مواد در خطوط تولید
- میکسرها، همزنها و برخی تجهیزات دوار صنعتی
- تجهیزات تاسیسات مکانیکی مانند چیلرها، هواسازها و سیستمهای تهویه صنعتی
سوالات متداول
مدار فرمان ستاره مثلث اتوماتیک چیست؟
مدار فرمان ستاره مثلث اتوماتیک مداری است که برای راهاندازی موتور سهفاز استفاده میشود.
در این روش، موتور ابتدا در حالت ستاره روشن میشود تا جریان راهاندازی کاهش پیدا کند و سپس بعد از چند ثانیه بهصورت خودکار به حالت مثلث تغییر میکند.
مدار فرمان ستاره مثلث اتوماتیک چگونه کار میکند؟
با فشردن شستی استارت، کنتاکتور اصلی و کنتاکتور ستاره وصل میشوند و تایمر شروع به شمارش میکند.
پس از پایان زمان تنظیمشده، کنتاکتور ستاره قطع و کنتاکتور مثلث وصل میشود تا موتور با توان نامی به کار ادامه دهد.
در مدار فرمان ستاره مثلث اتوماتیک از چه تجهیزاتی استفاده میشود؟
مهمترین تجهیزات این مدار شامل کنتاکتور اصلی، کنتاکتور ستاره، کنتاکتور مثلث، تایمر، رله حرارتی، شستی استارت و استاپ و تجهیزات حفاظتی است.
هر یک از این قطعات وظیفه مشخصی در کنترل و حفاظت موتور دارند.
نقش تایمر در مدار ستاره مثلث اتوماتیک چیست؟
تایمر وظیفه دارد مدت زمان کار موتور در حالت ستاره را تعیین کند.
پس از گذشت این زمان، تایمر فرمان قطع کنتاکتور ستاره و وصل کنتاکتور مثلث را صادر میکند تا موتور وارد حالت کار عادی شود.
چرا در مدار ستاره مثلث از اینترلاک استفاده میشود؟
اینترلاک برای جلوگیری از وصل همزمان کنتاکتور ستاره و مثلث به کار میرود.
اگر این دو کنتاکتور همزمان فعال شوند، احتمال اتصال کوتاه و آسیب جدی به موتور و مدار وجود دارد.
