راهنمای خرید کنترل فاز شیوا امواج برای موتور سه‌فاز

در سیستم‌های برق صنعتی، حفاظت موتورهای سه‌فاز از اهمیت ویژه‌ای برخوردار است؛ زیرا اختلال در ولتاژ، جابه‌جایی فاز، قطع یک فاز یا عدم تقارن بین فازها می‌تواند باعث سوختن سیم‌پیچ، افزایش جریان، کاهش گشتاور و در نهایت توقف کامل خط تولید شود.
یکی از تجهیزات کلیدی برای محافظت از موتور، کنترل فاز (Phase Control Relay) است؛ دستگاهی که وضعیت فازهای ورودی را پایش کرده و در صورت مشاهده هرگونه خطا، مدار فرمان را قطع می‌کند.
در این مقاله می خواهیم به بررسی نکات مهم حین خرید کنترل فاز شیوا امواج برای موتور سه‌فاز توجه کنیم.

در بازار ایران، محصولات شیوا امواج یکی از شناخته‌شده‌ترین و معتبرترین تولیدکنندگان تجهیزات حفاظتی برق به شمار می‌رود و کنترل فازهای این شرکت به دلیل کیفیت مناسب، قیمت اقتصادی و امکانات کامل، انتخاب اول بسیاری از متخصصان برق صنعتی است.
در این مقاله، ضمن معرفی عملکرد کنترل فاز، به بررسی ویژگی‌ها، مزایا و نکات کلیدی هنگام خرید کنترل فاز شیوا امواج برای موتورهای سه‌فاز می‌پردازیم.

کنترل فاز چیست و چه وظایفی دارد؟

کنترل فاز یک دستگاه حفاظتی الکترونیکی است که به‌طور مداوم وضعیت برق سه‌فاز ورودی را پایش می‌کند تا از عملکرد صحیح تجهیزات الکتریکی، به‌ویژه موتورهای سه‌فاز، اطمینان حاصل شود.
این دستگاه در صورت بروز خطاهایی مانند جابه‌جایی فاز (Phase Sequence Error)، قطع یک فاز (Phase Loss)، عدم تقارن ولتاژ بین فازها (Unbalance)، افت یا افزایش بیش از حد ولتاژ، نوسانات شدید و لحظه‌ای شبکه و همچنین ایجاد ولتاژ برگشتی، با قطع مدار فرمان یا جلوگیری از راه‌اندازی دستگاه، از آسیب دیدن تجهیزات و بروز خسارت در سیستم‌های صنعتی جلوگیری می‌کند.

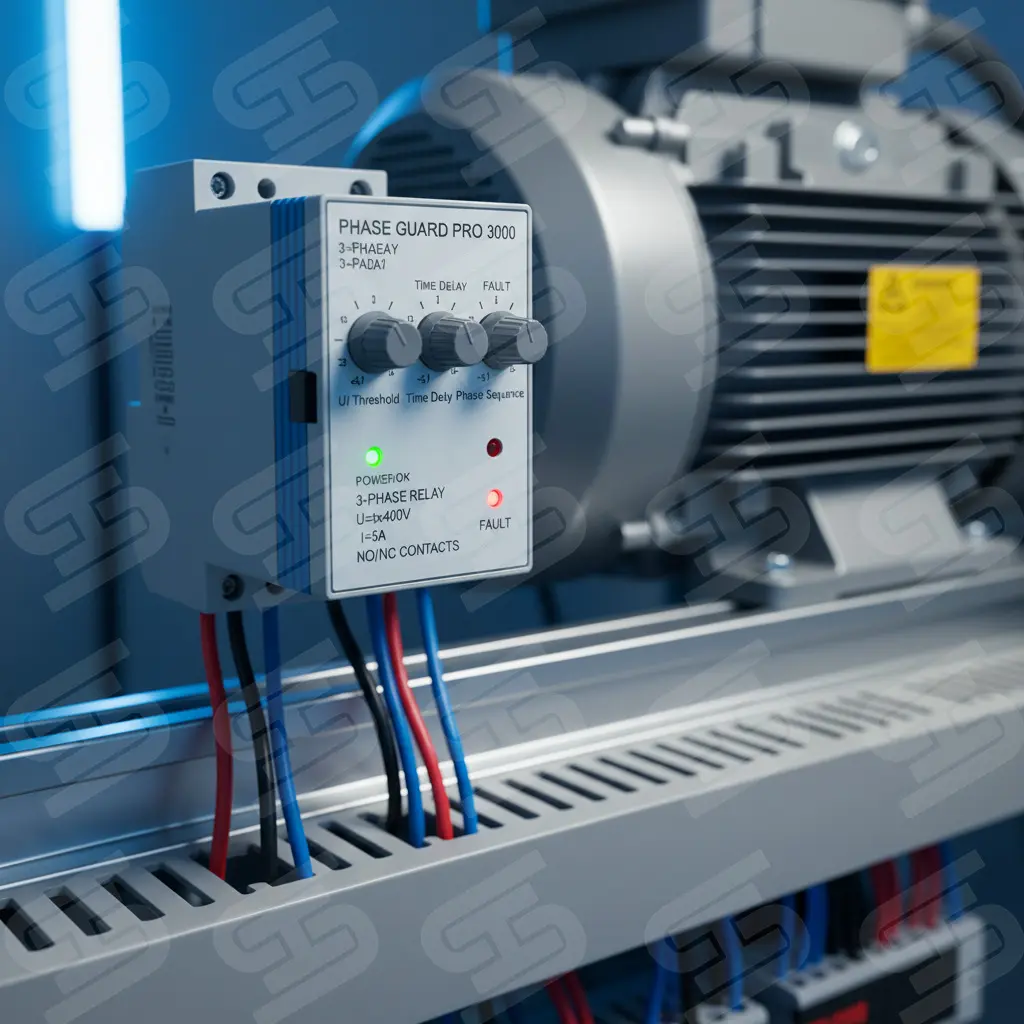

کنترل فاز شیوا امواج : بلافاصله فرمان قطع را صادر می‌کند

هدف اصلی کنترل فاز، حفاظت از موتور و تجهیزات گران‌قیمت صنعتی است؛ زیرا خطاهای ذکر شده می‌توانند تنها در چند ثانیه موجب آسیب جدی به سیم‌پیچ‌ها شوند.
کنترل فاز در مسیر مدار فرمان (معمولاً سری با بوبین کنتاکتور) قرار می‌گیرد و کلید موتور فقط زمانی فعال می‌ماند که شرایط سه‌فاز کاملاً نرمال باشد.

مهم‌ترین مزیت‌های کنترل فاز شیوا امواج عبارتند از:

 ۱. دقت عملکرد بالا

حساسیت کنترل فازهای شیوا امواج در تشخیص خطا بسیار سریع و دقیق است.
این دستگاه توانایی تشخیص کوچک‌ترین عدم‌تعادل بین فازها را دارد و با قطع به‌موقع، از آسیب‌های جدی به موتور جلوگیری می‌کند.

 ۲. طول عمر زیاد و کیفیت ساخت قابل‌قبول

به دلیل استفاده از قطعات الکترونیکی باکیفیت، این کنترل فازها در محیط‌های صنعتی با نوسانات شدید نیز عملکرد پایداری دارند و دچار فرسودگی زودرس نمی‌شوند.

 ۳. قیمت اقتصادی و مقرون‌به‌صرفه

کمپانی‌های خارجی کنترل فازهایی با قیمت چندبرابری ارائه می‌دهند، در حالی که کنترل فاز شیوا امواج با حفظ کیفیت، قیمت بسیار مناسب‌تری دارد.

 ۴. نصب آسان و طراحی کاربرپسند

ابعاد مناسب، نقشه سیم‌کشی واضح و پیچ‌های تنظیم ساده باعث شده نصب کنترل فازهای شیوا امواج بسیار سریع و آسان باشد.

 ۵. امکانات حفاظتی کامل

کنترل فازهای این برند اغلب دارای قابلیت‌هایی مانند:

• تأخیر وصل قابل تنظیم
• تشخیص دقیق قطع فاز
• تشخیص جابه‌جایی فاز
• تشخیص ولتاژهای غیرمجاز
• محافظت در برابر عدم تقارن

 ۶. خدمات پس از فروش و در دسترس بودن قطعات

به دلیل داخلی بودن تولید، خدمات پس از فروش، راهنمایی فنی و قابلیت تعمیر محصولات به‌راحتی در کشور قابل دریافت است.

 هنگام خرید کنترل فاز شیوا امواج به چه نکاتی توجه کنیم؟

۱. نوع کنترل فاز

شیوا امواج چند مدل کنترل فاز تولید می‌کند که شامل:

• کنترل فاز ساده
• کنترل فاز همراه با حفاظت ولتاژ
• کنترل فاز میکروپروسسوری
• کنترل فاز-جریان
• کنترل بار (برای تشخیص افزایش یا کاهش بار موتور)

برای موتور سه‌فاز، معمولاً مدل کنترل فاز + حفاظت ولتاژ بیشترین کاربرد را دارد.

 ۲. محدوده ولتاژ ورودی

برخی مدل‌ها برای شبکه‌های 380 ولت طراحی شده‌اند، برخی دیگر با نوسانات شدید 340 تا 450 ولت سازگار هستند.
هنگام خرید باید دقت کرد که مدل انتخابی با شرایط شبکه برق مجموعه شما هماهنگ باشد.

 ۳. نوع خروجی رله

اکثر کنترل فازهای شیوا امواج دارای یک رله 8 آمپر یا 10 آمپر هستند که مستقیماً در مدار فرمان قرار می‌گیرد.
اگر مدار فرمان شما جریان بیشتری نیاز دارد، باید از کنتاکتور کمکی یا رله میانی استفاده کنید.

 ۴. قابلیت تنظیم تأخیر وصل و قطع

این قابلیت باعث می‌شود موتور بلافاصله با برگشت برق استارت نکند. تأخیرهای 1 تا 5 ثانیه‌ای خصوصاً در موتورهای بزرگ اهمیت زیادی دارد.

 ۵. نشانگرهای LED وضعیت

وجود LEDهای وضعیت، تشخیص نوع خطا را آسان می‌کند. این ویژگی برای تعمیرکاران بسیار ارزشمند است و در مدل‌های شیوا امواج معمولاً به‌صورت کامل وجود دارد.

 ۶. محیط نصب

اگر محیط نصب دارای گردوغبار، رطوبت یا دمای بالا است، باید مدلی انتخاب شود که در این شرایط عملکرد پایدار داشته باشد.

 مراحل نصب کنترل فاز شیوا امواج برای موتور سه‌فاز

نصب کنترل فاز کار ساده‌ای است و معمولاً شامل مراحل زیر است:

1. ابتدا سه فاز ورودی را به ترمینال‌های L1، L2 و L3 کنترل فاز وصل کنید.
2. خروجی رله کنترل فاز را در مسیر مدار فرمان بوبین کنتاکتور قرار دهید (معمولاً سری با شستی استارت یا بی‌متال)
3. زمان تأخیر وصل را تنظیم کنید.
4. با استارت‌کردن موتور، عملکرد صحیح کنترل فاز را آزمایش کنید.
5. در صورت عدم تقارن یا جابه‌جایی فاز، از LED های خطا وضعیت را بررسی نمایید.

چرا کنترل فاز شیوا امواج انتخاب مناسبی است؟

شرکت شیوا امواج یک برند ایرانی شناخته‌شده در حوزه تجهیزات حفاظت الکتریکی است و سال‌هاست در صنایع مختلف، از کارخانجات گرفته تا ساختمان‌های بزرگ، مورد استفاده قرار می‌گیرد.
این شرکت استانداردهای لازم نظیر CE اروپا را کسب کرده و محصولاتش در رده قابل‌قبول تجهیزات حفاظتی بازار قرار دارند.

مقایسه کنترل فاز بار دیجیتال و آنالوگ شیوا امواج

کنترل فاز بار شیوا امواج در دو نوع دیجیتال و آنالوگ (غیردیجیتال) عرضه می‌شود که از نظر نحوه تنظیم، دقت، و قابلیت‌های نمایشی تفاوت دارند.

در کنترل بار دیجیتال شیوا امواج، دستگاه دارای نمایشگر عددی (LCD یا LED سون‌سگمنت) است که اطلاعاتی مانند جریان مصرفی، وضعیت فازها، خطاهای رخ‌داده و زمان تأخیر قطع یا وصل را نشان می‌دهد.
تنظیم پارامترها مانند حد جریان یا حساسیت عملکرد نیز از طریق منوی دیجیتال یا کلیدهای لمسی/فشاری انجام می‌شود.
این مدل دقت بالاتری دارد، خطای اندازه‌گیری کمتر است و برای تابلوهای کنترل پیشرفته یا موتورهای صنعتی دقیق گزینه‌ای حرفه‌ای محسوب می‌شود.

در مقابل، کنترل فاز بار آنالوگ ساختار ساده‌تری دارد و معمولاً فاقد نمایشگر است.
تنظیمات از طریق پیچ‌های پتانسیومتر روی دستگاه انجام می‌شود و وضعیت عملکرد فقط با چراغ LED مشخص می‌شود.
نصب و استفاده راحت‌تر و قیمت پایین‌تر از مزایای اصلی آن هستند.
این مدل بیشتر در کاربردهای عمومی، پمپ‌های آب، و موتورهای سبک استفاده می‌شود.

در مجموع، انتخاب بین دو نوع بستگی به نوع کاربری دارد: اگر دقت و مانیتورینگ مهم است، مدل دیجیتال ارجح است؛ اگر سادگی و اقتصادی بودن ملاک باشد، مدل آنالوگ گزینه مطمئنی خواهد بود.

مقایسه چهار رنج آمپراژی کنترل فاز بار شیوا امواج

کنترل فاز بار شیوا امواج در رنج‌های مختلفی از نظر جریان طراحی می‌شود تا بتوان آن را متناسب با توان و جریان مصرفی موتور انتخاب کرد.

 رنج 0.5 تا 15 آمپر معمولاً برای موتورهای کوچک، پمپ‌های سبک، فن‌ها و تجهیزات کارگاهی با جریان پایین استفاده می‌شود.
مزیت اصلی این مدل دقت بالا در تشخیص تغییرات جریان‌های کم است.

 رنج 1 تا 60 آمپر از پرکاربردترین مدل‌ها در صنعت به شمار می‌رود و به دلیل بازه گسترده‌تر، برای بسیاری از موتورهای متوسط صنعتی، پمپ‌ها و ماشین‌آلات تولیدی مناسب است.
این مدل انعطاف‌پذیری بیشتری در انتخاب و تنظیم جریان دارد.

مدل 30 آمپر معمولاً برای تجهیزاتی به کار می‌رود که جریان کاری نسبتاً مشخص و نزدیک به این مقدار دارند و در سیستم‌هایی با بار نسبتاً ثابت استفاده می‌شود.
در مقابل، مدل 100 آمپر برای موتورهای بزرگ و کاربردهای صنعتی سنگین مانند پمپ‌های صنعتی یا کمپرسورهای بزرگ طراحی شده و در بسیاری از موارد برای اندازه‌گیری دقیق جریان از ترانس جریان (CT) استفاده می‌کند.

به طور کلی، رنج‌های پایین برای تجهیزات سبک و دقیق‌تر، رنج‌های میانی برای کاربردهای عمومی صنعتی و رنج‌های بالا برای موتورهای پرقدرت و سیستم‌های سنگین مناسب هستند.
