نکات مهم در نصب کلید اتوماتیک اشنایدر

در دنیای امروز، تکنولوژی برق صنعتی و اتوماسیون به عنوان اساسی‌ترین بخش‌های زیرساخت‌های صنعتی و ساختمانی به شمار می‌روند. استفاده از تجهیزات پیشرفته و مطمئن در این سیستم‌ها، علاوه بر افزایش کارایی و بهره‌وری، بهبود امنیت و پایداری آن‌ها را نیز تضمین می‌کند. یکی از اجزای اساسی و حیاتی در این سیستم‌ها، کلیدهای اتوماتیک می‌باشند که نقش بسیار مهمی در کنترل جریان و مدیریت اتوماسیون دارند.

کلیدهای اتوماتیک اشنایدر، به عنوان یکی از معتبرترین و قابل اعتمادترین برندها در زمینه تولید تجهیزات برق و اتوماسیون، با استفاده از فناوری‌های پیشرفته و استانداردهای بین‌المللی، در بسیاری از صنایع و کاربردهای صنعتی به کار می‌روند. نصب صحیح و موفقیت‌آمیز این کلیدها از اهمیت بسیاری برخوردار است، زیرا این مرحله می‌تواند تأثیر مستقیمی بر عملکرد و ایمنی سیستم داشته باشد.

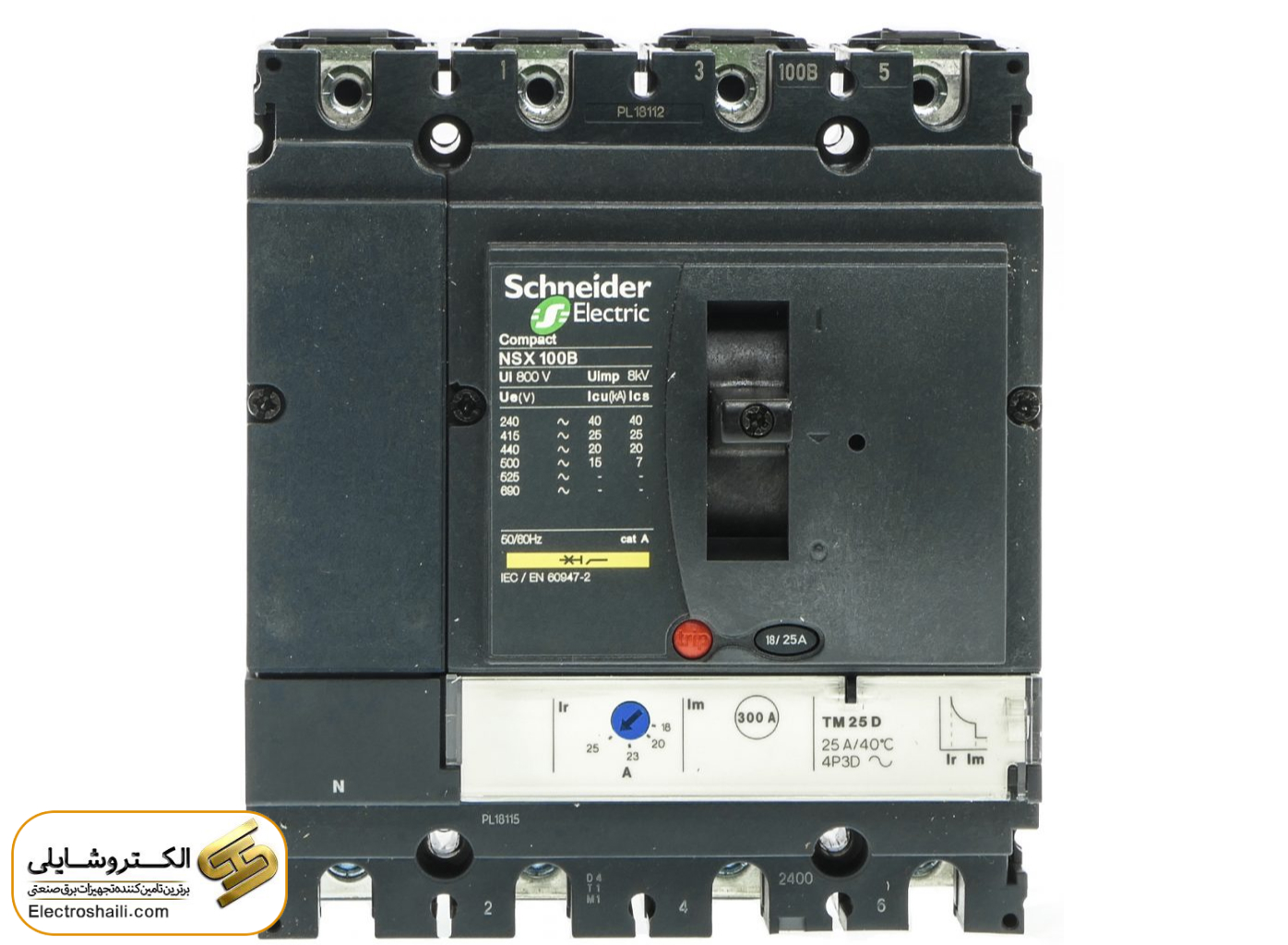

نکات مهم در نصب کلید اتوماتیک اشنایدر

در این مقاله، به بررسی نکات مهمی که در نصب کلید اتوماتیک اشنایدر باید مدنظر قرار گیرد، پرداخته خواهد شد. این نکات از جمله انتخاب مناسب کلید، مراحل پیش نصب، روش صحیح نصب و نکات نگهداری پس از نصب خواهند بود. امیدواریم که این مقاله برای مهندسان، تکنسین‌ها و علاقمندان به زمینه برق و اتوماسیون مفید واقع شود و به افزایش دانش و آگاهی در این حوزه کمک کند.

کلید اتوماتیک اشنایدر

کلید اتوماتیک کامپکت اشنایدر الکتریک ، به عنوان یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف، نقش حیاتی در سیستم‌های برقی ایفا می‌کند. این کلیدها عمل قطع و وصل مدارهای الکتریکی را برعهده دارند و قادرند تا جریان‌های نامی، جریان‌های اتصال کوتاه و اضافه بار را قطع و وصل کنند.

با استفاده از این کلیدها، می‌توان مدار را در برابر بارهای اضافی از پیش تعیین شده، بدون ایجاد آسیب برای کلید، قطع کرد. به همین دلیل، می‌توان کلید اتوماتیک را به عنوان یک ترکیبی از کلید قطع مدار و وسیله حفاظت جریان اضافی توصیف کرد که عملکرد آن به شکل مشابه ترکیبی از کلید معمولی همراه با فیوز است.

از طرف دیگر، کلیدهای اتوماتیک با استفاده از رله‌های میکرولوژیک داخلی، توانایی حفاظت اتصال به زمین، حفاظت موتوری و حفاظت ژنراتوری را دارا می‌باشند. این ویژگی‌ها باعث می‌شود که این کلیدها علاوه بر قابلیت قطع و وصل مدار، قابلیت ارائه حفاظت‌های متنوعی را نیز داشته باشند.

هر کلید اتوماتیک، جریان نامی خاص خود را دارا بوده و می‌تواند بطور مداوم بدون قطع شدن، جریان نامی خود را عبور دهد. این کلیدها دارای منحنی مشخصه‌ای هستند که نشان می‌دهد محدوده کاری آن‌ها در جریان‌های مختلف، اضافه بارها و اتصال کوتاه‌ها چگونه است و در چه شرایطی می‌توانند جریان را تحمل یا قطع کنند.

ساختار داخلی کلید اتوماتیک اشنایدر

ساختار و اجزا داخلی کلید اتوماتیک اشنایدر شامل ترکیبی از اجزا مکانیکی، الکترونیکی و الکتریکی است که به صورت هماهنگ با هم کار می‌کنند تا عملکرد قطع و وصل مدارهای الکتریکی را انجام دهند. در ادامه، به بررسی اجزا داخلی کلید اتوماتیک اشنایدر می‌پردازیم:

سوئیچ (Switch):

این قسمت از کلید اتوماتیک، مسئولیت اصلی قطع و وصل کردن مدارهای الکتریکی را بر عهده دارد. سوئیچ می‌تواند به صورت مکانیکی یا الکترونیکی باشد و به وسیله‌ی حرکتی که توسط سیستم قدرت‌بخش ایجاد می‌شود، مدارها را باز یا بسته کند.

رله میکرولوژیک (Micrologic Relay):

رله میکرولوژیک به عنوان قسمتی از سیستم کنترل و حفاظت در کلید اتوماتیک عمل می‌کند. این رله‌ها اطلاعاتی از حسگرها دریافت کرده و در صورت لزوم، مدار را به صورت خودکار قطع یا وصل می‌کنند.

حسگرها (Sensors):

حسگرها در کلید اتوماتیک جهت شناسایی شرایط خاص مانند جریان اضافی، اتصال کوتاه یا حرارت به کار می‌روند. این حسگرها اطلاعات لازم را به سیستم کنترل ارسال می‌کنند تا عملکرد کلید را تنظیم کنند.

آرماتورها و سیستم کاتالیتیک (Arc Chutes):

آرماتورها و سیستم کاتالیتیک در کلید اتوماتیک برای کاهش و افزایش کاتالیتیک در هنگام قطع مدار استفاده می‌شوند. این اجزا با تولید حرارت و گازهای کاتالیتیک، جلوی ایجاد قوس الکتریکی و ایجاد آتش را می‌گیرند.

سیستم قدرت‌بخش (Power Mechanism):

این سیستم مسئول انتقال نیرو و حرکت از مکانیسم داخلی به سوئیچ است. سیستم قدرت‌بخش باعث عملکرد دقیق و قابل اعتماد کلید می‌شود.

سیستم خنک‌کننده (Cooling System):

برخی از کلیدهای اتوماتیک با توجه به توان و حرارت تولید شده، از سیستم خنک‌کننده برای حفظ دمای مطلوب در حین عملکرد استفاده می‌کنند.

مکانیسم قفل‌ها و میکانیزم‌های ایمنی:

این اجزا جهت اطمینان از ایمنی و عدم امکان تغییرات غیرمجاز در وضعیت کلید و همچنین قفل کلید در حین عملکرد استفاده می‌شوند.

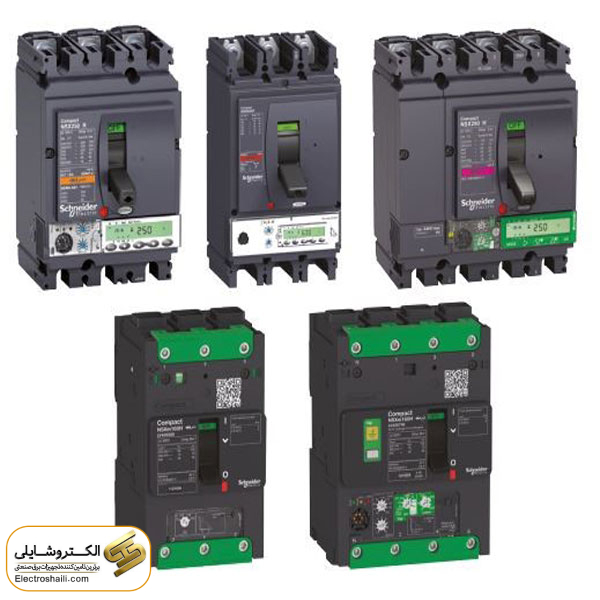

نکات مهم در نصب کلید اتوماتیک اشنایدر

همه این اجزا با همکاری هماهنگ، کلید را قادر به انجام عملیات متنوع و ایمن در سیستم‌های برقی می‌سازند.

سه وضعیت کلید اتوماتیک اشنایدر

کلیدهای اتوماتیک اشنایدر، همانند سایر کلیدهای اتوماتیک، قابلیت داشتن سه وضعیت اصلی را دارا هستند که به ترتیب عبارتند از:

وضعیت روشن (ON):

در این حالت، کلید اتوماتیک فعال و به عنوان یک سوئیچ در وضعیت باز (ON) قرار دارد. این بدان معناست که مدارها باز شده و جریان الکتریکی از طریق کلید جریان خواهد یافت. این حالت معمولاً با رنگ سبز یا نشانگر “ON” مشخص می‌شود.

وضعیت خاموش (OFF):

در این حالت، کلید اتوماتیک در وضعیت بسته (OFF) قرار دارد. این بدان معناست که مدارها بسته شده و جریان الکتریکی از طریق کلید قطع خواهد شد. این حالت معمولاً با رنگ قرمز یا نشانگر “OFF” مشخص می‌شود.

وضعیت تریپ (TRIP):

وضعیت تریپ در واقع یک حالت ایمنی است که در آن کلید اتوماتیک به صورت خودکار و به دلیل شناسایی خطاها یا شرایط خاص، مدار را قطع می‌کند. این حالت معمولاً با یک نشانگر خاص یا مارکر “TRIP” نشان داده می‌شود. در این حالت، کلید نیاز به بازیابی دستی دارد تا دوباره به وضعیت ON یا OFF برگردد.

این سه وضعیت اصلی، امکان کنترل و مدیریت جریان الکتریکی در سیستم‌های برقی را به کاربران می‌دهد و اهمیت بخشی از عملکرد ایمنی و قابلیت تعمیر و نگهداری کلیدهای اتوماتیک را نشان می‌دهد.

تنوع حالت نصب

اتوماتیک اشنایدر معمولاً به سه حالت مختلف نصب و راه‌اندازی می‌شوند: عمودی، افقی و به پشت نصب. این ویژگی‌ها در مشخصات فنی کلیدها ذکر می‌شود و طراحی و تولید آن‌ها به گونه‌ای است که به راحتی قابلیت نصب از پشت روی پانل را فراهم می‌کند.

در صورتی که نیاز به نصب عمودی یا افقی وجود داشته باشد، کلید اتوماتیک اشنایدر به طور کاملاً سازگار با این نیازها طراحی و تولید می‌شود بدون آنکه نیاز به تغییر در مشخصات آن باشد. این امکان به تعدادی از کاربردهای مختلف در صنایع و ساختمان‌ها اجازه می‌دهد که کلید را به صورتی نصب کنند که بهترین عملکرد را ارائه دهد و با محیط اطراف هماهنگ باشد.

استفاده از این قابلیت‌های نصب مختلف به صورت عمودی، افقی و به پشت، امکان انعطاف پذیری بیشتر در نصب کلیدهای اتوماتیک را فراهم می‌کند و به کاربران اجازه می‌دهد تا بر اساس شرایط محیطی و نیازهای خود، کلید را به بهترین شکل نصب و راه‌اندازی کنند.

هم چنین کارگذاری (فعال‌سازی) کلیدهای اتوماتیک مدل مورد نظر به سه حالت ممکن است انجام شود:

حالت فیکس یا ثابت (Fixed):

در این حالت، کلید به صورت دائمی و ثابت در یک جایگاه نصب می‌شود. این حالت معمولاً برای مواقعی مناسب است که نیاز به تغییر حالت نصب و راه‌اندازی کلید وجود ندارد.

حالت پلاگین روی یک پایه (Plug-in on Base):

در این حالت، کلید بر روی یک پایه یا محل نصب خاص قرار می‌گیرد که امکان نصب و جابه‌جایی نسبت به پایه را فراهم می‌کند. این حالت به کاربر اجازه می‌دهد که کلید را به سرعت و به راحتی جدا کرده و در جای دیگری نصب کند.

حالت کشویی روی یک شاسی (Draw-out on Chassis):

در حالت کشویی، کلید به وسیله‌ی یک شاسی به جایگاه نصب می‌شود. این حالت امکان کشیده شدن (Draw-out) کلید را از شاسی فراهم می‌کند. این ویژگی معمولاً در مواردی استفاده می‌شود که نیاز به تعمیرات، نگهداری یا جابه‌جایی سریع و آسان کلید وجود دارد.

پلاک کلید اتوماتیک اشنایدر

نوع کالا (Product Type):

نوع کلید و قدرت قطع کلید کمپکت اشنایدر الکتریک را مشخص می‌کند.

: Ui (Rated Insulation Voltage)

ولتاژ عایق بندی شده که در اینجا به ولتاژی اشاره دارد که کلید می‌تواند به طور مطمئن تحمل کند بدون ایجاد عیب یا خطری.

: Uimp (Rated Impulse Withstand Voltage)

مقدار ولتاژ پیک ضربه‌ای که کلید می‌تواند تحمل کند بدون ایجاد خطری.

: Ics (Rated Short-circuit Making Capacity)

جریان اتصال کوتاهی که کلید بدون آسیب دیدگی می‌تواند به طور مکرر قطع کند.

: Icu (Rated Ultimate Short-circuit Breaking Capacity)

جریان اتصال کوتاهی که کلید می‌تواند تنها یک بار بدون آسیب دیدگی قطع کند.

: Ue (Rated Operational Voltage)

ولتاژ عملکرد یا ولتاژ بهره‌برداری که کلید مورد استفاده قرار می‌گیرد.

نماد کلید اتوماتیک : (Symbol)

نماد مداری که در نقشه‌های تابلو برق مورد استفاده قرار می‌گیرد و مشخصات کلید را نشان می‌دهد.

:استاندارد (Standard)

استاندارد مربوط که کلید اتوماتیک کمپکت اشنایدر با آن مطابقت دارد.

استانداردهای اصلی : (Main Standards)

استانداردهای اصلی که کلید اتوماتیک با آن‌ها مطابقت دارد.

برچسب رنگی : (Color Label)

برچسب رنگی که نشان‌دهنده قدرت قطع کلید است.

نحوه نصب

نصب کلید اتوماتیک اشنایدر یک فرآیند مهم و حساس است که باید با دقت و صحیح انجام شود. در ادامه، مراحل کلیدی برای نصب کلید اتوماتیک اشنایدر را شرح می‌دهم:

انتخاب مکان نصب:

ابتدا باید مکان مناسب برای نصب کلید را انتخاب کنید. این مکان باید امکان دسترسی آسان به کلید را فراهم کند و از لحاظ ایمنی مناسب باشد.

قطع برق:

قبل از شروع هر گونه کاری، اطمینان حاصل کنید که برق مربوط به مداری که کلید در آن نصب خواهد شد، قطع شده باشد. این اقدام جلوگیری از وقوع حوادث و صدمات جدی را ایجاد می‌کند.

نصب در پانل یا ریل:

اگر کلید اتوماتیک به صورت مدولار یا روی ریل قابل نصب است، آن را به ریل یا پانل برق متصل کنید. اطمینان حاصل کنید که نصب به صورت محکم و استوار انجام شده است.

اتصالات الکتریکی:

سیم‌های برق را به اتصالات مخصوص کلید متصل کنید. اطمینان حاصل کنید که اتصالات درست و محکم انجام شده و هیچ اتصالات بی‌استفاده یا ناامن وجود ندارد.

تنظیمات و تست:

در صورتی که کلید اتوماتیک دارای تنظیمات قابل تغییر است، مقادیر مورد نظر را تنظیم کنید. سپس کلید را تست کرده و اطمینان حاصل کنید که عملکرد آن به درستی انجام می‌شود.

بسته‌بندی و پایان کار:

پس از اطمینان از عملکرد صحیح کلید، همه اجزا را ببندید و نصب را به پایان برسانید. اطمینان حاصل کنید که همه پیچ‌ها و اتصالات به درستی فیکس شده‌اند و هیچ قسمتی از نصب قابل حرکت نیست.

برچسب‌گذاری:

برچسب‌ها و نشانگرهای مورد نیاز را بر روی کلید نصب کنید، به ویژه اگر کلید در یک محیط صنعتی استفاده شود و نیاز به شناسایی دقیق دارد.

نگهداری و مراقبت:

پس از نصب، به نگهداری و مراقبت منظم از کلید اتوماتیک اشنایدر بپردازید تا عمر مفید و عملکرد بهینه آن تضمین شود.

جمع بندی

در این مقاله، به نکات نصب کلید اتوماتیک اشنایدر پرداخته شد. این کلیدها، که دارای ساختار داخلی پیچیده‌ای هستند، نقش حیاتی در ایمنی و بهره‌وری سیستم‌های الکتریکی دارند. نصب این کلیدها به صورت عمودی، افقی و به پشت نصب می‌تواند با توجه به نیازهای محیط نصب صورت گیرد. اتصالات الکتریکی باید با دقت و بر اساس استانداردهای مربوط به عمل آورده شوند. این کلیدها با ویژگی‌هایی چون حفاظت اتصال به زمین، حفاظت موتوری و حفاظت ژنراتوری، امکان مقاومت در برابر جریان‌های اضافی و اتصالات کوتاه را فراهم می‌کنند. در کل، نصب کلید اتوماتیک اشنایدر با رعایت دقیق دستورالعمل‌های تولید کننده، بهبود ایمنی و بهره‌وری سیستم‌های الکتریکی را تضمین می‌کند.
