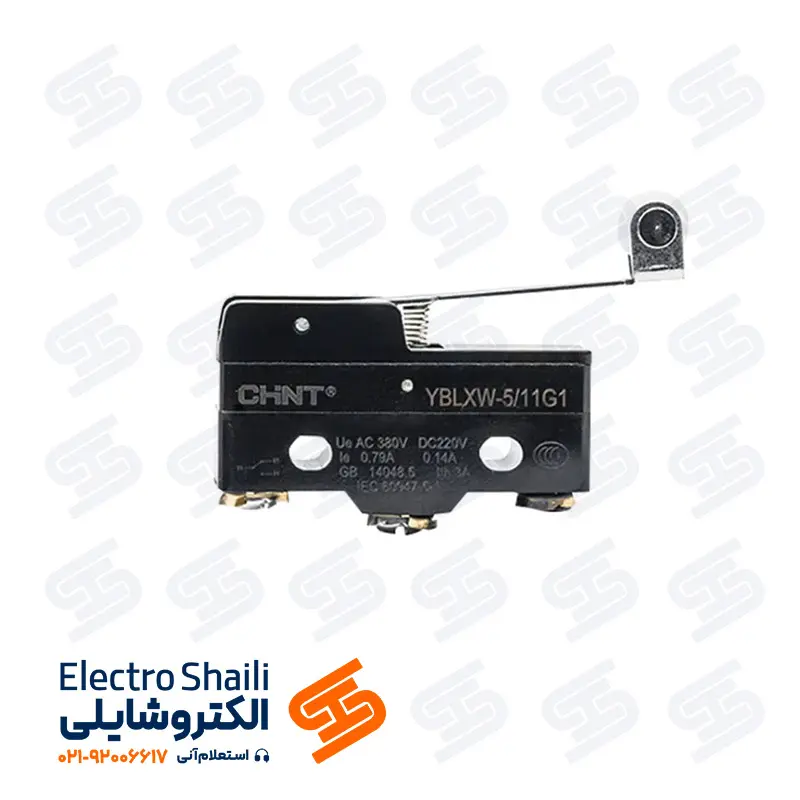

میکروسوئیچ ساده قرقرهای دسته بلند چینت سری YBLX با کد YBLXW-5/11G1 یک کلید موقعیت مکانیکی با اهرم بلند و قرقره انتهایی است که برای تشخیص حرکت، کنترل موقعیت و محدودکردن مسیر قطعات متحرک در تجهیزات صنعتی به کار میرود.
این محصول با یک کنتاکت باز و یک کنتاکت بسته، امکان استفاده در مدارهای فرمان، حفاظتی و اینترلاک را فراهم میکند.
ساختار اهرمی آن تماس نرمتر با قطعات عبوری را ممکن ساخته و برای مکانیزمهایی با دامنه حرکت نسبتاً زیاد مناسب است.
پشتیبانی از مدارهای AC تا ۳۸۰ ولت و DC تا ۲۲۰ ولت، این مدل را به انتخابی کاربردی برای ماشینآلات و تابلوهای کنترل تبدیل کرده است.
جدول مشخصات فنی
ویژگیهای میکروسوئیچ ساده قرقرهای دسته بلند چینت
مهمترین ویژگی این مدل، برخورداری از اهرم بلند قرقرهای است که امکان تحریک کلید توسط قطعاتی با فاصله یا دامنه حرکت بیشتر را فراهم میکند.
قرقره انتهایی هنگام عبور قطعه روی اهرم حرکت کرده و اصطکاک و سایش میان عملگر و سطح محرک را کاهش میدهد.
وجود کنتاکت تبدیلشونده 1NO+1NC نیز اجرای فرمانهای قطع، وصل و اینترلاک را با یک کلید امکانپذیر میسازد.
بدنه جمعوجور، درجه حفاظت IP52 و سازگاری با مدارهای فرمان AC و DC از دیگر مشخصات کاربردی این محصول هستند.
اهرم این مدل نباید هنگام نصب خم یا دستکاری شود.
اگر در پروژه به مکانیزم تحریک مستقیم نیاز دارید، میتوانید لیمیت سوئیچ قرقره فشاری مستقیم چینت سری YBLX را بهعنوان یک گزینه جایگزین بررسی کنید.
ابعاد میکروسوئیچ ساده قرقرهای دستهبلند چینت سری YBLX
بر اساس نقشه ابعادی ارسالی، میکروسوئیچ ساده قرقرهای دستهبلند از سری YBLX دارای بدنهای با طول حداکثر ۵۱ میلیمتر و عرض (ضخامت) حداکثر ۱۸ میلیمتر است.
ارتفاع کلی مجموعه از کف بدنه تا بالاترین نقطه اهرم حدود ۵۲ میلیمتر (Max) در نظر گرفته شده و ارتفاع بدنه تا خط مبنا در بخش پایینی ۱۱ میلیمتر مشخص شده است.
برای نصب، دو سوراخ با ابعاد ۲×(۵٫۴×۴٫۲) میلیمتر (سوراخهای بیضی جهت رگلاژ) در بدنه تعبیه شده و فاصله مرکز تا مرکز سوراخها ۲۵٫۲±۰٫۱۸ میلیمتر است.
این ابعاد باعث میشود نصب روی شاسیهای سبک و مکانیزمهای کنترلی با امکان تنظیم جزئی موقعیت، سریعتر و دقیقتر انجام شود.
کاربردهای میکروسوئیچ ساده قرقرهای دسته بلند چینت YBLXW-5/11G1
این محصول از برند چینت برای تشخیص موقعیت فیزیکی و ارسال فرمان به مدار کنترل استفاده میشود.
اهرم بلند آن در تجهیزاتی که نقطه تحریک با بدنه کلید فاصله دارد، دسترسی و عملکرد مناسبی ایجاد میکند.
- تشخیص انتهای مسیر قطعات متحرک
- کنترل موقعیت در ماشینآلات صنعتی
- استفاده در سیستمهای نوار نقاله
- کنترل حرکت در تجهیزات بستهبندی
- ایجاد اینترلاک مکانیکی و الکتریکی
- تشخیص باز یا بسته بودن مکانیزمها
- کنترل حرکت در ماشینآلات نساجی
- صدور فرمان توقف یا تغییر جهت موتور
- استفاده در تابلوهای فرمان و اتوماسیون
- شمارش یا تشخیص عبور قطعات با سرعت مناسب
قیمت و خرید میکروسوئیچ ساده قرقرهای دسته بلند چینت YBLXW-5/11G1
قیمت میکروسوئیچ YBLXW-5/11G1 چینت با توجه به نوسانات نرخ ارز، موجودی بازار، اصالت کالا، شرایط گارانتی و تعداد سفارش تغییر میکند.
هنگام خرید باید کد فنی محصول، نوع اهرم، آرایش کنتاکت و شرایط محیط نصب بررسی شود تا مدل انتخابشده با دستگاه سازگاری کامل داشته باشد.
برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت روز میکروسوئیچ چینت، با کارشناسان الکتروشایلی در لالهزار تهران تماس بگیرید.
سوالات متداول
میکروسوئیچ YBLXW-5/11G1 چینت چه نوع کنتاکتی دارد؟
این مدل دارای یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC و پایانه مشترک COM است. بنابراین، با تحریک اهرم میتوان بهصورت همزمان وضعیت دو مسیر فرمان را تغییر داد.
آیا YBLXW-5/11G1 برای قطع مستقیم موتور مناسب است؟
خیر. این محصول برای مدارهای فرمان و کمکی طراحی شده است و نباید بار قدرت موتور را مستقیماً قطع یا وصل کند. برای کنترل موتور باید خروجی میکروسوئیچ به بوبین کنتاکتور، رله واسط یا ورودی PLC متصل شود.
تفاوت ردههای AC-15 و DC-13 در مشخصات این میکروسوئیچ چیست؟
AC-15 به کنترل بارهای الکترومغناطیسی در مدار AC، مانند بوبین کنتاکتور، مربوط است؛ درحالیکه DC-13 برای کنترل بارهای الکترومغناطیسی DC تعریف میشود. جریان نامی کنتاکت در این دو رده یکسان نیست و باید براساس نوع مدار انتخاب شود.
آیا اهرم بلند میکروسوئیچ YBLXW-5/11G1 قابل خمکردن است؟
خیر. طبق دستورالعمل سازنده، اهرم مدلهای اهرمی نباید توسط کاربر خم، کوتاه یا تنظیم شود؛ زیرا این کار میتواند نیروی عملکرد، کورس حرکتی و دقت بازگشت کلید را تغییر دهد و موجب عملکرد ناقص شود.
آیا درجه حفاظت IP52 برای محیط مرطوب مناسب است؟
درجه حفاظت IP52 مقاومت محدودی در برابر گردوغبار و چکیدن آب ایجاد میکند، اما برای شستوشوی صنعتی، غوطهوری یا پاشش شدید آب مناسب نیست. در چنین محیطهایی باید از لیمیت سوئیچ چینت با درجه حفاظت بالاتر، مانند مدلهای مناسب سری YBLX-ME، استفاده شود.
