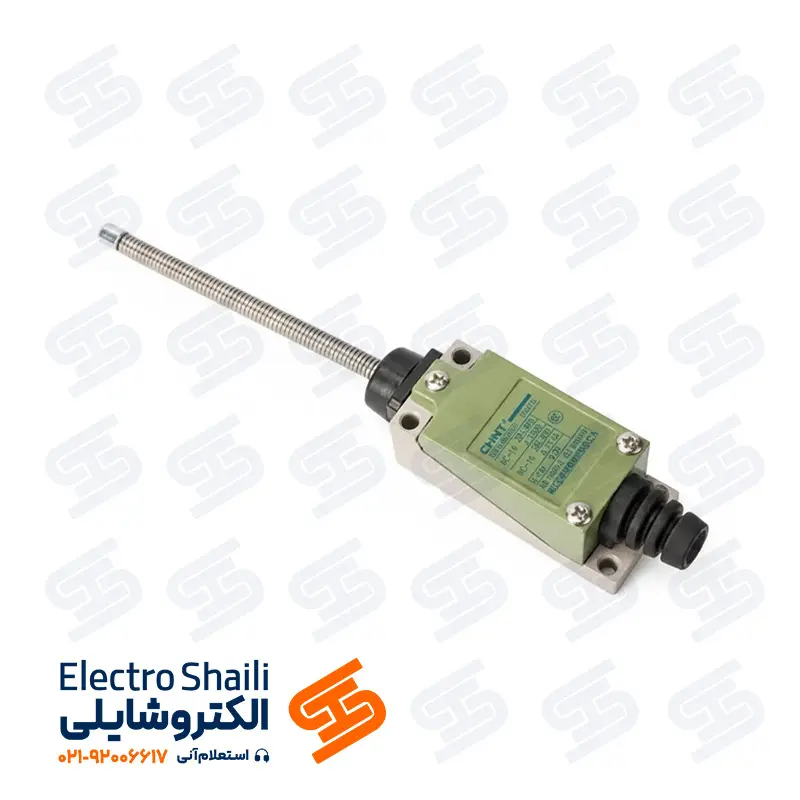

لیمیت سوئیچ آنتنی تمام فنر چینت سری YBLX

Name: مشخصات لیمیت سوئیچ آنتنی تمام فنر چینت سری YBLX + قیمت
SKU: YBLX-ME-8101

لیمیت سوئیچ آنتنی تمام فنر چینت سری YBLX مدل YBLX-ME/8101 برای موقعیت‌هایی طراحی شده است که قطعه متحرک از زاویه یا جهت کاملاً ثابتی با کلید برخورد نمی‌کند.
آنتن تمام‌فنر این تجهیز، تماس مکانیکی را دریافت کرده و مکانیزم Snap-action را برای تغییر سریع وضعیت کنتاکت‌های 1NO+1NC فعال می‌کند.
به همین دلیل می‌توان از آن برای توقف دستگاه، تغییر جهت حرکت یا اعلام رسیدن مکانیزم به نقطه تعیین‌شده استفاده کرد.
بدنه کم‌حجم، عملکرد پایدار و قابلیت استفاده در مدارهای کنترلی، این مدل را به انتخابی کاربردی برای تابلوهای برق و تجهیزات اتوماسیون تبدیل کرده است.

برند چینت

کشور سازنده چین

سری YBLX

نوع سوئیچ آنتنی تمام فنر

تماس بگیرید

لیمیت سوئیچ آنتنی تمام فنر چینت سری YBLX

استعلام قیمت روز

021-92006617 021-66170062 021-66170063 021-66170064

مشخصات فنی

برند چینت

کشور سازنده چین

سری YBLX

نوع سوئیچ آنتنی تمام فنر

توضیحات کامل محصول

لیمیت سوئیچ آنتنی تمام فنر چینت سری YBLX مدل YBLX-ME/8101 یک کلید موقعیت مکانیکی برای تشخیص انتهای مسیر، کنترل حرکت و ارسال فرمان در مدارهای اتوماسیون صنعتی است.
عملگر فنری و انعطاف‌پذیر این مدل، امکان تحریک کلید از جهات مختلف را فراهم می‌کند و احتمال آسیب ناشی از برخوردهای غیرهم‌راستا را کاهش می‌دهد.
این محصول دارای یک کنتاکت باز و یک کنتاکت بسته با عملکرد سریع بوده و در مدارهای فرمان AC تا ۳۸۰ ولت و DC تا ۲۲۰ ولت قابل استفاده است.
طراحی صنعتی، نصب پیچی و انطباق با استاندارد IEC 60947-5-1، آن را به گزینه‌ای مناسب برای ماشین‌آلات، خطوط تولید و سیستم‌های جابه‌جایی تبدیل کرده است.

جدول مشخصات فنی

ویژگی	مقدار/توضیحات
برند	چینت (CHINT)
سری محصول	YBLX-ME
کد فنی	YBLX-ME/8101
نوع تجهیز	لیمیت سوئیچ یا کلید محدودکننده مکانیکی
نوع عملگر	آنتنی تمام‌فنر، نوع عمومی III
کاربرد اصلی	تشخیص موقعیت و کنترل انتهای مسیر
آرایش کنتاکت	یک کنتاکت باز و یک کنتاکت بسته (1NO+1NC)
مکانیزم کنتاکت	عملکرد سریع (Snap-action)
ولتاژ کاری مدار	حداکثر ۳۸۰ ولت AC یا ۲۲۰ ولت DC
رده بهره‌برداری	AC-15 و DC-13
جریان کاری طبق کاتالوگ	AC-15: 0.8A و DC-13: 0.16A
ولتاژ عایقی نامی	Ui = 415V
ولتاژ ضربه قابل تحمل	Uimp = 2.5kV
درجه حفاظت کاتالوگ	IP62
نیروی عملکرد	حداکثر ۱۲ نیوتن
زاویه عملکرد	حداکثر ۳۵ درجه
فرکانس عملکرد	۲۰ بار در دقیقه
دمای محیط مجاز	۵- تا ۴۰+ درجه سانتی‌گراد
حداکثر ارتفاع نصب	۲۰۰۰ متر از سطح دریا
روش نصب	نصب پیچی روی بدنه دستگاه
استانداردها	IEC 60947-5-1 و GB/T 14048.5

ویژگی‌های لیمیت سوئیچ آنتنی تمام فنر چینت YBLX-ME/8101

مهم‌ترین ویژگی این لیمیت سوئیچ، عملگر تمام‌فنر آن است که نسبت به عملگرهای پلانجری، آزادی بیشتری برای دریافت حرکت از زوایای متفاوت فراهم می‌کند.
کنتاکت‌های 1NO+1NC امکان استفاده هم‌زمان از فرمان وصل و قطع را در مدار کنترل ایجاد می‌کنند و مکانیزم عملکرد سریع نیز تغییر وضعیت مطمئن کنتاکت‌ها را به همراه دارد.
این مدل برای مدارهای فرمان ماشین‌آلات طراحی شده و می‌تواند در کنترل مسیر، تغییر سرعت یا جهت و اجرای اینترلاک مکانیکی به کار رود.

در کاربردهایی که به تماس متمرکزتر و تحریک از طریق نوک عایق نیاز دارند، لیمیت سوئیچ آنتنی با نوک پلاستیکی چینت سری YBLX نیز گزینه مناسبی است.

کاربردهای لیمیت سوئیچ آنتنی تمام فنر چینت

این کلید محدودکننده برای تشخیص حضور یا موقعیت اجزای متحرک و تبدیل حرکت مکانیکی به فرمان الکتریکی استفاده می‌شود.
عملگر فنری آن به‌خصوص در نقاطی کاربرد دارد که برخورد قطعه ممکن است با کمی انحراف یا از جهات متفاوت انجام شود.

تشخیص انتهای مسیر ماشین‌آلات صنعتی
کنترل حرکت نوار نقاله و سیستم‌های انتقال
توقف یا تغییر جهت مکانیزم‌های رفت‌وبرگشتی
اعلام باز یا بسته بودن درپوش‌ها و حفاظ‌ها
کنترل موقعیت قطعات در خطوط مونتاژ
ایجاد اینترلاک در مدارهای فرمان
کنترل توالی حرکت در ماشین‌ابزارها
تشخیص موقعیت در تجهیزات بسته‌بندی
ارسال سیگنال موقعیت به رله، کنتاکتور یا PLC

قیمت و خرید لیمیت سوئیچ آنتنی تمام فنر چینت سری YBLX

قیمت لیمیت سوئیچ آنتنی چینت مدل YBLX-ME/8101 با توجه به نوسان نرخ ارز، موجودی بازار، اصالت کالا، شرایط گارانتی و تعداد سفارش تغییر می‌کند.
برای اطمینان از تطابق نوع عملگر، آرایش کنتاکت و مشخصات الکتریکی محصول با مدار فرمان پروژه، پیش از خرید شرایط نصب را بررسی کنید.
برای دریافت مشاوره فنی، اطلاع از موجودی و استعلام قیمت روز با کارشناسان الکتروشایلی در تماس باشید.

سؤالات متداول

لیمیت سوئیچ YBLX-ME/8101 چه نوع عملگری دارد؟

این مدل در کاتالوگ چینت با عنوان Universal Type III معرفی شده و از عملگر آنتنی تمام‌فنر بهره می‌برد. انعطاف فنر باعث می‌شود کلید بتواند حرکت مکانیکی را از جهت‌های مختلف دریافت کند.

آرایش کنتاکت‌های YBLX-ME/8101 چگونه است؟

این لیمیت سوئیچ دارای یک کنتاکت باز و یک کنتاکت بسته (1NO+1NC) با مکانیزم Snap-action است. بنابراین می‌توان از آن برای ارسال دو وضعیت مکمل به مدار فرمان استفاده کرد.

آیا YBLX-ME/8101 را می‌توان مستقیماً به PLC متصل کرد؟

از نظر عملکردی می‌توان کنتاکت خشک کلید را به ورودی دیجیتال PLC متصل کرد، اما ولتاژ ورودی، جریان مرطوب‌سازی، سیم‌بندی COM و نیاز احتمالی به رله واسط باید بررسی شود. کاتالوگ همچنین استفاده در بارهای بسیار سبک را توصیه نمی‌کند، زیرا ممکن است قابلیت اطمینان تماس کاهش یابد.

آیا می‌توان آنتن فنری این لیمیت سوئیچ را دائماً تحت فشار قرار داد؟

خیر. طبق راهنمای چینت، نگه‌داشتن طولانی‌مدت کلید در حالت فشرده یا اعمال حرکت بیش از محدوده مجاز می‌تواند باعث بازگشت نامناسب، خرابی اولیه یا کاهش عمر محصول شود. محل نصب باید به‌گونه‌ای تنظیم شود که پس از تحریک، فشار اضافی روی عملگر باقی نماند.

تفاوت YBLX-ME/8101 با مدل‌های پلانجری چیست؟

مدل‌های پلانجری با فشار مستقیم و در یک راستای مشخص تحریک می‌شوند؛ اما عملگر تمام‌فنر YBLX-ME/8101 انعطاف بیشتری در برابر برخوردهای زاویه‌دار و انحراف مسیر دارد. انتخاب بین این دو نوع به جهت حرکت، دقت توقف، سرعت مکانیزم و فضای نصب بستگی دارد.
