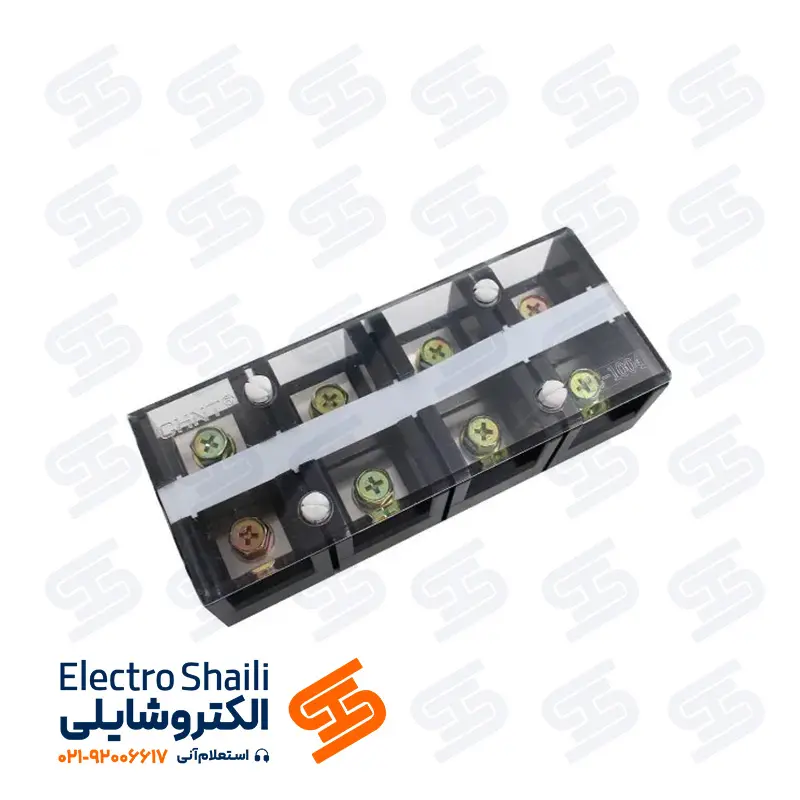

ترمینال قدرت 150 آمپر 4 خانه چینت مدل TC-1504

مزایای ترمینال قدرت 150 آمپر 4 خانه چینت مدل TC-1504

این ترمینال از برند چینت با ایجاد یک نقطه اتصال متمرکز، سیم‌کشی مدار قدرت را منظم‌تر کرده و نگهداری تابلو را تسهیل می‌کند.
ظرفیت 150 آمپر و ساختار چهارخانه نیز آن را برای طیف متنوعی از تابلوهای برق مناسب می‌سازد.

• ظرفیت جریان مناسب: قابل استفاده در مدارهای قدرت تا جریان نامی 150 آمپر
• چهار مسیر اتصال مجزا: مناسب برای تفکیک و سازمان‌دهی هادی‌ها
• اتصال پیچی مطمئن: کمک به ایجاد تماس مکانیکی پایدار
• افزایش نظم تابلو: کاهش اتصالات پراکنده و سیم‌کشی نامرتب
• تعمیر و نگهداری آسان‌تر: دسترسی بهتر برای بازرسی و عیب‌یابی
• بدنه عایق: جداسازی بخش‌های رسانا از سایر اجزای تابلو
• کاربرد صنعتی گسترده: مناسب تابلوهای کنترل، توزیع و ماشین‌آلات
• قابلیت توسعه مدار: تسهیل تغییر یا اضافه‌کردن مسیرهای تعریف‌شده

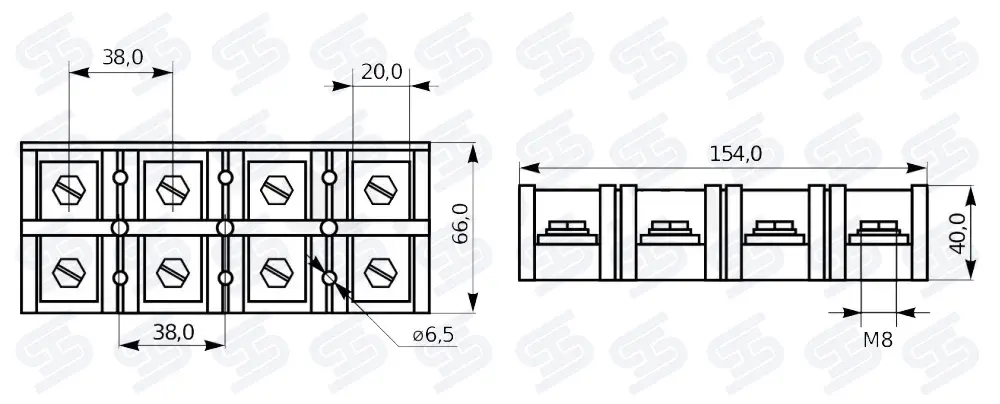

ابعاد و نحوه نصب ترمینال قدرت 150 آمپر 4 خانه چینت مدل TC-1504

طول کلی این ترمینال 154 میلی‌متر، عرض آن 66 میلی‌متر و ارتفاع بدنه حدود 40 میلی‌متر است.
فاصله مرکز تا مرکز هر خانه برابر با 38 میلی‌متر بوده و نقاط نصب بدنه نیز دارای سوراخ‌هایی به قطر 6.5 میلی‌متر هستند.
ترمینال TC-1504 قابلیت نصب روی ریل تابلویی یا ریل DIN را ندارد؛ بنابراین باید مستقیماً با پیچ و از طریق سوراخ‌های تعبیه‌شده روی بدنه، روی سینی تابلو برق نصب شود.

اتصالات قدرت این مدل به پیچ‌های M8 مجهز شده‌اند و برای سیم‌کشی آن می‌توان از کابلشوهای حلقوی دارای سوراخ 8 یا 10 میلی‌متر استفاده کرد.
با توجه به پیچ M8 ترمینال، کابلشوی سوراخ 8 از نظر انطباق مکانیکی انتخاب دقیق‌تری است؛ کابلشوی سوراخ 10 نیز در صورت نشستن صحیح روی سطح اتصال و استفاده از واشر مناسب قابل استفاده خواهد بود.

کاربرد ترمینال قدرت 150 آمپر 4 خانه CHINT مدل TC-1504

این محصول برای ایجاد نقاط اتصال و انشعاب در مسیرهای قدرت با جریان متناسب طراحی شده است.
انتخاب صحیح آن باید بر اساس جریان واقعی بار، سطح مقطع کابل، دمای داخل تابلو و شرایط اتصال انجام شود.

• تابلوهای توزیع برق: اتصال و تفکیک کابل‌های ورودی و خروجی
• تابلوهای کنترل صنعتی: ایجاد نقاط اتصال منظم برای مدارهای قدرت
• ماشین‌آلات صنعتی: اتصال کابل تغذیه به اجزای داخلی دستگاه
• تابلوهای موتور: سازمان‌دهی هادی‌های تغذیه موتور و تجهیزات حفاظتی
• سیستم‌های انتقال و پمپاژ: اتصال مدار قدرت پمپ‌ها و الکتروموتورها
• تأسیسات ساختمانی: استفاده در تابلوهای اصلی یا فرعی متناسب با طراحی
• پروژه‌های توسعه تابلو: ایجاد نقاط اتصال قابل‌بازرسی برای مسیرهای جدید

به‌طور کلی، ترمینال TC-1504 برای اتصالات منسجم و قابل‌بازرسی در مدارهای قدرت با جریان نامی تا ۱۵۰ آمپر، انتخابی مناسب محسوب می‌شود.
در طرح‌هایی که ضمن حفظ چیدمان چهار خانه، به ظرفیت عبور جریان بالاتری نیاز است، می‌توان ترمینال قدرت ۶۰۰ آمپر چهار خانهٔ چینت مدل TC-6004 را برای تابلوهای توزیع و مدارهای پربار در نظر گرفت.

خرید و استعلام قیمت ترمینال قدرت 150 آمپر 4 خانه چینت مدل TC-1504

قیمت ترمینال قدرت 150 آمپر چهارخانه چینت با توجه به نوسانات نرخ ارز، موجودی بازار، اصالت کالا، شرایط گارانتی و نحوه تأمین محصول تغییر می‌کند.
هنگام خرید TC-1504 باید جریان نامی مدار، تعداد مسیرهای موردنیاز، سطح مقطع کابل و فضای نصب داخل تابلو بررسی شود.
برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت روز این محصول با کارشناسان الکتروشایلی در تماس باشید.

سؤالات متداول

ترمینال قدرت TC-1504 چینت برای چه جریانی مناسب است؟

جریان نامی این مدل 150 آمپر اعلام می‌شود؛ بااین‌حال، جریان مجاز عملی به سطح مقطع و جنس هادی، کیفیت سرکابل، دمای داخل تابلو، نحوه نصب و گشتاور بستن پیچ‌ها نیز وابسته است. نباید ترمینال را بدون محاسبات فنی دقیقاً در مرز ظرفیت نامی به کار برد.

منظور از چهار خانه بودن ترمینال TC-1504 چیست؟

چهار خانه بودن به وجود چهار موقعیت یا مسیر اتصال مجزا در ساختار ترمینال اشاره دارد. این طراحی امکان تفکیک و مرتب‌سازی هادی‌ها را فراهم می‌کند، اما به معنی اتصال الکتریکی داخلی همه خانه‌ها به یکدیگر نیست؛ آرایش داخلی باید روی محصول یا نقشه سازنده بررسی شود.

چه سطح مقطع کابلی را می‌توان به TC-1504 متصل کرد؟

سطح مقطع مجاز کابل باید مطابق دهانه ترمینال، نوع هادی، سرکابل و جدول رسمی سازنده انتخاب شود. چون مقدار دقیق این مشخصه ممکن است میان نسخه‌های مختلف محصول تفاوت داشته باشد، اندازه کابل نباید صرفاً بر اساس جریان 150 آمپر تخمین زده شود.

آیا می‌توان از TC-1504 برای کابل آلومینیومی استفاده کرد؟

استفاده از کابل آلومینیومی فقط زمانی مجاز است که سازنده سازگاری ترمینال با این نوع هادی را تأیید کرده باشد. در غیر این صورت، اختلاف جنس فلزات، اکسیدشدگی و افزایش مقاومت اتصال می‌تواند موجب ایجاد حرارت شود؛ بنابراین تأیید فنی و استفاده از متعلقات مناسب ضروری است.

هنگام نصب ترمینال قدرت TC-1504 چه نکاتی باید رعایت شود؟

برق مدار باید کاملاً قطع شود و کابل متناسب با بار، سرکابل استاندارد و ابزار پرس مناسب مورد استفاده قرار گیرد. پیچ‌ها باید طبق گشتاور توصیه‌شده سازنده بسته شوند و پس از راه‌اندازی نیز اتصال از نظر شل‌شدگی، تغییر رنگ و افزایش دما بررسی شود.
