راهنمای کامل خطاهای اینورتر LS و روش‌های عیب‌یابی آن‌ها

اینورترهای LS یکی از پرکاربردترین تجهیزات در حوزه کنترل دور موتور در صنایع مختلف هستند و به دلیل کیفیت مناسب، تنوع مدل و قابلیت‌های کنترلی پیشرفته در بسیاری از پروژه‌های صنعتی استفاده می‌شوند.
با این حال مانند هر تجهیز الکترونیکی دیگری، اینورترها نیز ممکن است در شرایط مختلف دچار خطا شوند.
در چنین مواقعی، اینورتر با نمایش کدهای خطا به کاربر کمک می‌کند تا منبع مشکل را سریع‌تر شناسایی کند.
آشنایی با این خطاها می‌تواند زمان عیب‌یابی را به‌طور قابل توجهی کاهش دهد و از توقف طولانی تجهیزات جلوگیری کند.
در ادامه با خطاهای پرتکرار اینورتر LS و روش‌های عیب‌یابی آن‌ها آشنا می‌شویم.

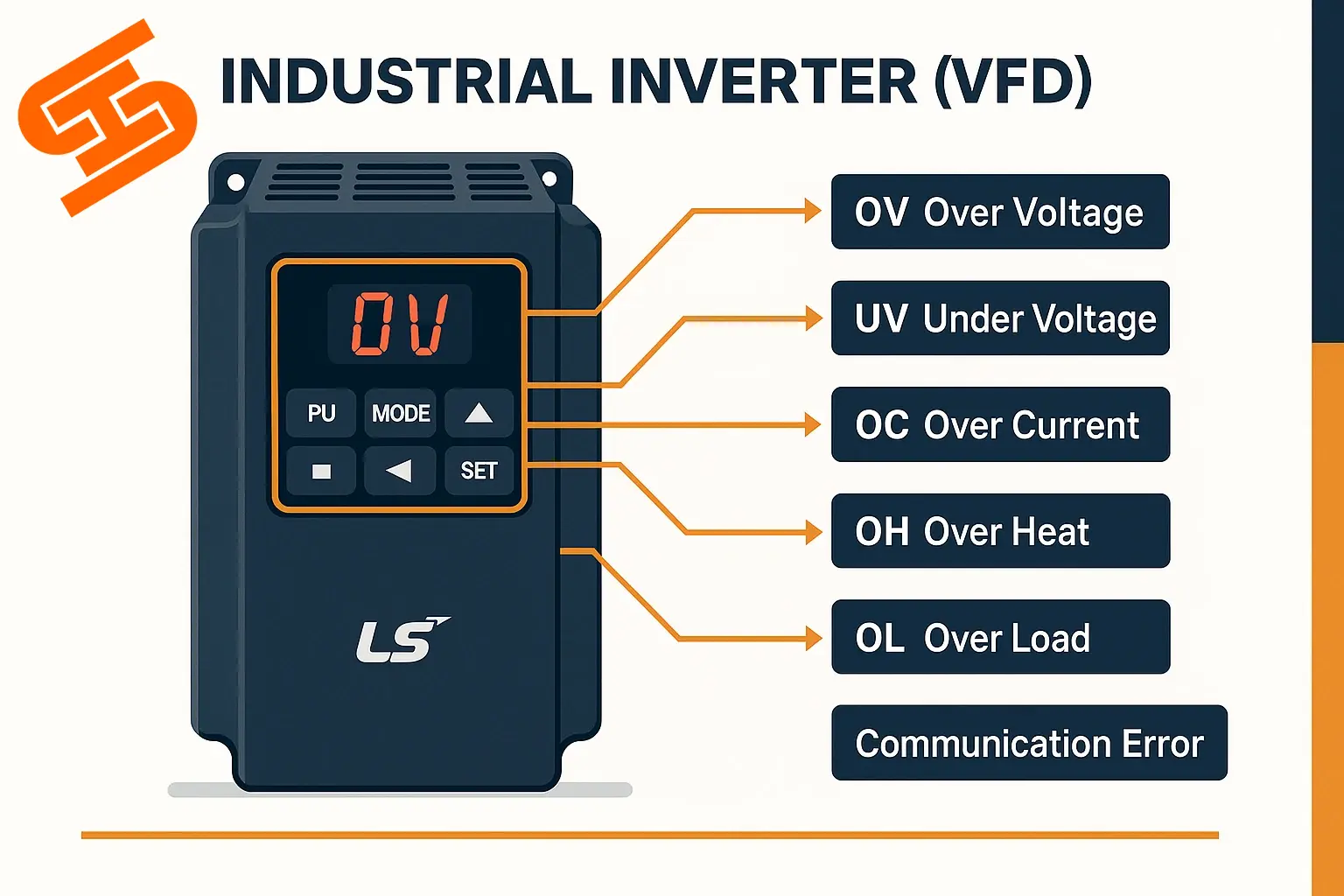

دسته‌بندی اصلی خطاهای اینورتر LS

برای اینکه بتوانیم خطاهای اینورتر LS را دقیق‌تر تحلیل و عیب‌یابی کنیم، بهتر است خطاها را در قالب ۵ گروه اصلی بررسی کنیم.
این دسته‌بندی به تکنسین‌ها کمک می‌کند تا خیلی سریع‌تر منشأ مشکل را پیدا کنند و مسیر عیب‌یابی هدفمندتری داشته باشند.

1.خطاهای ولتاژ (Voltage Faults)

این دسته مربوط به زمانی است که ولتاژ ورودی یا ولتاژ باس DC در محدوده استاندارد نباشد.
نوسانات برق، توقف ناگهانی موتور یا مشکلات در منبع تغذیه از دلایل اصلی این خطاها هستند.

نمونه خطاها: OV، UV، LV.

2.خطاهای جریان (Current Faults)

وقتی جریان خروجی از حد مجاز عبور می‌کند یا اتصال کوتاه رخ می‌دهد، اینورتر برای جلوگیری از آسیب به بخش قدرت وارد حالت حفاظتی می‌شود.

نمونه خطاها: OC، SC، GF.

3.خطاهای حرارتی (Temperature Faults)

افزایش بیش از حد دمای داخلی اینورتر یا خرابی سیستم خنک‌کاری باعث فعال شدن این خطاها می‌شود.
تهویه نامناسب و آلودگی محیطی از عوامل رایج آن هستند.

نمونه خطاها: OH، Fan Fail.

4.خطاهای اضافه‌بار (Overload Faults)

این خطاها زمانی رخ می‌دهند که موتور یا اینورتر تحت بار بیش از ظرفیت نامی کار کند.
این وضعیت در خطوط تولید با بار مکانیکی سنگین شایع است.

نمونه خطاها: OL، IOL.

5.خطاهای ارتباطی (Communication Faults)

در مدل‌هایی که از شبکه‌های کنترلی مثل RS485، Modbus یا ارتباط با PLC استفاده می‌کنند، مشکلات کابل‌کشی یا تنظیمات پروتکل می‌تواند این خطاها را ایجاد کند.

نمونه خطاها: Communication Error، RS485 Error.

برای درک بهتر این دسته‌بندی، جدول زیر خلاصه‌ای از انواع خطاهای اینورتر LS و دلایل رایج آن‌ها را نشان می‌دهد.

جدول طبقه‌بندی خطاهای اینورترهای LS

معرفی خطاهای پرتکرار اینورتر LS و روش‌های عیب‌یابی آن‌ها

1.خطای OC در اینورتر LS

خطای Over Current یا اضافه‌جریان زمانی رخ می‌دهد که جریان خروجی اینورتر از مقدار مجاز بیشتر شود.
در این شرایط سیستم حفاظتی اینورتر برای جلوگیری از آسیب دیدن بخش قدرت و ترانزیستورهای داخلی فعال شده و دستگاه را متوقف می‌کند.
این خطا معمولاً هنگام راه‌اندازی موتور، افزایش ناگهانی بار یا وجود اتصال کوتاه در مدار خروجی دیده می‌شود.

روش عیب‌یابی خطای OC

• بررسی کابل‌های خروجی بین اینورتر و موتور از نظر اتصال کوتاه یا آسیب‌دیدگی
• بررسی وضعیت مکانیکی موتور و بار متصل به آن برای اطمینان از نبود گیر مکانیکی
• افزایش مقدار پارامتر زمان شتاب (Acceleration Time) برای کاهش جریان راه‌اندازی
• بررسی تطابق توان موتور با توان اینورتر
• تست موتور بدون بار برای تشخیص اینکه مشکل از موتور است یا بار مکانیکی

2.خطای OV در اینورتر LS

خطای Over Voltage یا اضافه ولتاژ زمانی رخ می‌دهد که ولتاژ باس DC اینورتر از مقدار مجاز بیشتر شود.
این وضعیت معمولاً زمانی اتفاق می‌افتد که انرژی برگشتی از موتور به اینورتر وارد شود یا ولتاژ ورودی شبکه بیش از حد بالا باشد.
در بسیاری از کاربردها این خطا هنگام توقف سریع موتور یا کاهش ناگهانی سرعت مشاهده می‌شود.

روش عیب‌یابی خطای OV

• بررسی ولتاژ ورودی شبکه برق
• افزایش زمان Deceleration برای کاهش انرژی برگشتی موتور
• استفاده از مقاومت ترمز (Brake Resistor) در کاربردهایی که توقف سریع دارند
• بررسی سلامت مدار ترمز اینورتر
• اطمینان از مناسب بودن توان اینورتر برای کاربرد مورد نظر

3.خطای UV در اینورتر LS

خطای Under Voltage یا افت ولتاژ زمانی رخ می‌دهد که ولتاژ ورودی اینورتر کمتر از مقدار مجاز باشد.
در این حالت اینورتر برای محافظت از مدارهای داخلی خود خاموش شده و اجازه ادامه کار به موتور را نمی‌دهد.
این خطا معمولاً به دلیل افت ولتاژ شبکه برق یا مشکلات در منبع تغذیه ایجاد می‌شود.

روش عیب‌یابی خطای UV

• اندازه‌گیری ولتاژ ورودی اینورتر
• بررسی کابل‌های تغذیه و اتصالات برق
• بررسی فیوزها و کلیدهای حفاظتی در تابلو برق
• اطمینان از مناسب بودن ظرفیت منبع تغذیه
• بررسی پایداری ولتاژ شبکه برق

4.خطای OH در اینورتر LS

خطای Over Heat به معنی افزایش بیش از حد دمای داخلی اینورتر است.
در صورتی که دمای هیت‌سینک یا قطعات قدرت از حد مجاز عبور کند، سیستم حفاظتی اینورتر فعال شده و دستگاه را متوقف می‌کند.
این خطا معمولاً در اثر تهویه نامناسب تابلو برق، خرابی فن یا دمای بالای محیط رخ می‌دهد.

روش عیب‌یابی خطای OH

• بررسی عملکرد فن خنک‌کننده اینورتر
• اطمینان از وجود تهویه مناسب در تابلو برق
• تمیز کردن مسیرهای ورود و خروج هوا
• بررسی دمای محیط نصب اینورتر
• کاهش بار موتور در صورت بالا بودن جریان مصرفی

5.خطای OL در اینورتر LS

خطای Over Load نشان‌دهنده اضافه‌بار روی موتور است.
این خطا زمانی رخ می‌دهد که موتور برای مدت طولانی جریانی بیشتر از مقدار نامی خود مصرف کند.
در این شرایط اینورتر برای جلوگیری از آسیب دیدن موتور یا تجهیزات متصل، عملکرد سیستم را متوقف می‌کند.

روش عیب‌یابی خطای OL

• بررسی بار مکانیکی وارد شده به موتور
• اطمینان از مناسب بودن توان موتور برای کاربرد مورد نظر
• بررسی تنظیمات پارامترهای حفاظتی موتور در اینورتر
• کاهش بار مکانیکی سیستم
• در صورت نیاز استفاده از موتور یا اینورتر با توان بالاتر

6.خطای GF در اینورتر LS

خطای Ground Fault زمانی رخ می‌دهد که نشتی جریان به زمین در مدار خروجی موتور تشخیص داده شود.
این خطا معمولاً به دلیل خرابی عایق کابل‌ها، آسیب دیدن سیم‌پیچ موتور یا اتصال بدنه ایجاد می‌شود.

روش عیب‌یابی خطای GF

• بررسی کابل‌های موتور از نظر آسیب‌دیدگی عایق
• تست عایق موتور با دستگاه Megger
• بررسی اتصال زمین سیستم
• اطمینان از عدم تماس کابل‌های موتور با بدنه فلزی یا شاسی دستگاه

7.خطای SC در اینورتر LS

خطای Short Circuit نشان‌دهنده وجود اتصال کوتاه در خروجی اینورتر است.
این خطا معمولاً در اثر اتصال مستقیم بین فازهای خروجی یا خرابی کابل و موتور ایجاد می‌شود و ممکن است باعث توقف فوری اینورتر شود.

روش عیب‌یابی خطای SC

• بررسی کابل‌های خروجی بین اینورتر و موتور
• بررسی ترمینال‌های خروجی اینورتر
• تست موتور از نظر اتصال کوتاه
• بررسی سیم‌کشی تابلو برق

8.خطای LV در اینورتر LS

خطای Low Voltage زمانی رخ می‌دهد که ولتاژ ورودی یا ولتاژ باس DC کمتر از محدوده مجاز باشد.
این خطا معمولاً به دلیل افت ولتاژ شبکه، ضعف منبع تغذیه یا مشکلات کابل‌کشی ایجاد می‌شود.

روش عیب‌یابی خطای LV

• بررسی ولتاژ ورودی اینورتر
• بررسی سلامت فیوزها و کلیدهای حفاظتی
• بررسی کابل‌های ورودی برق
• اطمینان از پایداری ولتاژ شبکه

9.خطای IOL در اینورتر LS

خطای Inverter Over Load زمانی رخ می‌دهد که خود اینورتر تحت بار بیش از ظرفیت طراحی شده قرار بگیرد.
در این شرایط جریان خروجی برای مدت طولانی بالا باقی می‌ماند و اینورتر برای محافظت از مدار قدرت متوقف می‌شود.

روش عیب‌یابی خطای IOL

• بررسی بار مکانیکی سیستم
• کاهش بار وارد شده به موتور
• بررسی تطابق توان اینورتر با موتور
• افزایش زمان شتاب برای کاهش جریان لحظه‌ای

10.خطای CE در اینورتر LS

خطای Communication Error زمانی رخ می‌دهد که ارتباط اینورتر با شبکه‌های کنترلی مثل RS485، Modbus یا PLC مختل شود.
این خطا معمولاً به دلیل قطع شدن کابل شبکه، تنظیمات نادرست پارامترهای ارتباطی یا نویز الکتریکی ایجاد می‌شود.

روش عیب‌یابی خطای CE

• بررسی سلامت کابل ارتباطی (RS485) و اتصالات دو سر کابل
• بررسی تطابق تنظیمات پروتکل (پاریتی، Baud Rate، Stop Bit) بین اینورتر و PLC
• کنترل آدرس‌دهی Slave ID روی اینورتر
• استفاده از کابل شیلددار و اتصال صحیح شیلد جهت کاهش نویز
• بررسی ماژول ارتباطی اینورتر در صورت وجود ماژول جداگانه

11.خطای FAN در اینورتر LS

خطای Fan Error زمانی رخ می‌دهد که فن خنک‌کننده داخلی اینورتر به درستی کار نکند یا سرعت چرخش آن کمتر از حد مجاز باشد.
در این حالت سیستم حفاظتی اینورتر برای جلوگیری از افزایش دمای قطعات قدرت مانند IGBT فعال شده و دستگاه را متوقف می‌کند.

روش عیب‌یابی خطای FAN

• بررسی عملکرد فن خنک‌کننده اینورتر
• تمیز کردن فن و هیت‌سینک از گرد و غبار
• بررسی اتصال سوکت فن به برد کنترل
• اطمینان از چرخش آزاد فن و نداشتن گیر مکانیکی
• تعویض فن در صورت خرابی یا فرسودگی

خلاصه خطاهای پرتکرار اینورتر LS و روش‌های عیب‌یابی

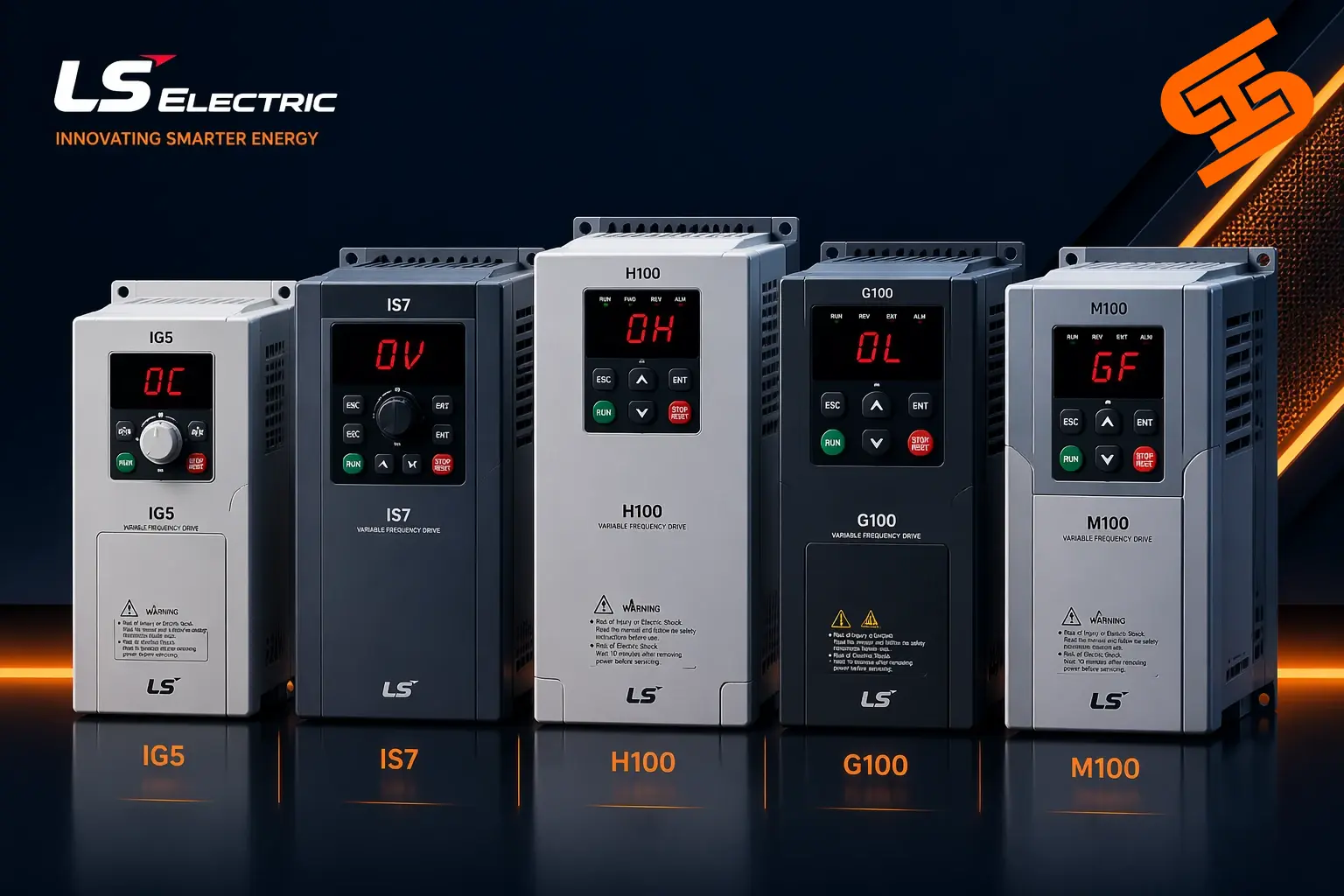

خطاهای پرتکرار در مدل‌های مختلف اینورتر LS

خطاهای رایج در اینورتر LS سری IG5

این سری یکی از قدیمی‌ترین و پرکاربردترین اینورترهای LS در صنایع سبک و نیمه‌سنگین است و هنوز در بسیاری از کارخانه‌ها استفاده می‌شود.
خطاهای پرتکرار در این مدل شامل موارد زیر هستند:

• OCT (Over Current Trip) : اضافه جریان هنگام استارت یا در زمان افزایش بار موتور. این خطا معمولاً به دلیل بار مکانیکی زیاد، اتصال کوتاه در کابل موتور یا تنظیم نبودن زمان شتاب رخ می‌دهد.
• OVT (Over Voltage Trip): افزایش ولتاژ باس DC که معمولاً هنگام توقف سریع موتور یا وجود انرژی برگشتی از موتور اتفاق می‌افتد.
• LVT (Low Voltage Trip) : افت ولتاژ ورودی اینورتر که معمولاً ناشی از نوسانات شبکه برق یا ضعف منبع تغذیه است.
• OHT (Over Heat Trip) : افزایش دمای داخلی اینورتر که اغلب به دلیل تهویه نامناسب تابلو برق یا خرابی فن خنک‌کننده ایجاد می‌شود.
• GF (Ground Fault) : نشتی جریان به زمین که معمولاً به دلیل آسیب دیدن عایق کابل موتور یا رطوبت در سیستم اتفاق می‌افتد.

خطاهای رایج در اینورتر LS سری IS7

این سری برای کاربردهای سنگین‌تر صنعتی مانند جرثقیل‌ها، نوار نقاله‌های بزرگ و ماشین‌آلات صنعتی طراحی شده است.
در این مدل معمولاً خطاهای زیر بیشتر مشاهده می‌شوند:

• OC (Over Current)
• OL (Overload)
• OH (Over Heat)
• OV (Over Voltage)
• Communication Error

در بسیاری از موارد، این خطاها به دلیل بار سنگین موتور، تنظیمات نامناسب پارامترها یا مشکلات ارتباطی با سیستم‌های کنترلی ایجاد می‌شوند.

خطاهای رایج در اینورتر LS سری H100

سری H100 بیشتر برای کاربردهای HVAC مانند پمپ‌ها و فن‌ها طراحی شده است.
خطاهای پرتکرار در این مدل عبارت‌اند از:

• OL (Overload)
• OH (Over Heat)
• UV (Under Voltage)
• OC (Over Current)
• Fan Error

در این سری، اضافه بار و افزایش دما معمولاً به دلیل کارکرد طولانی پمپ‌ها یا تهویه نامناسب تابلو برق رخ می‌دهد.

خطاهای رایج در اینورتر LS سری G100

این سری یکی از پرکاربردترین اینورترهای LS در کاربردهای عمومی صنعتی است.
خطاهای پرتکرار در این مدل شامل موارد زیر است:

• OC (Over Current)
• GF (Ground Fault)
• SC (Short Circuit)
• OV (Over Voltage)
• OL (Overload)

این خطاها اغلب به دلیل مشکلات کابل‌کشی موتور، اتصال کوتاه در خروجی یا بار بیش از حد موتور ایجاد می‌شوند.

خطاهای رایج در اینورتر LS سری M100

این سری معمولاً در کاربردهای سبک صنعتی و تجهیزات کوچک استفاده می‌شود.
خطاهای پرتکرار در این مدل عبارت‌اند از:

• UV (Under Voltage)
• LV (Low Voltage)
• OL (Overload)
• OC (Over Current)
• Communication Error

بیشتر این خطاها به دلیل افت ولتاژ شبکه، تنظیمات نادرست پارامترها یا مشکلات ارتباطی با PLC و سیستم‌های کنترلی رخ می‌دهند.

جمع‌بندی

اینورترهای LS با وجود قابلیت‌های کنترلی پیشرفته و عملکرد پایدار، در شرایط مختلف ممکن است با خطاهای حفاظتی مواجه شوند.
آشنایی با کدهای خطا و دلایل ایجاد آن‌ها به تکنسین‌ها کمک می‌کند تا فرآیند عیب‌یابی را سریع‌تر انجام دهند و از توقف طولانی تجهیزات صنعتی جلوگیری کنند.

در این مقاله مهم‌ترین خطاهای اینورتر LS شامل OC، OV، UV، OH، OL، GF، SC، LV، IOL، CE و FAN بررسی شد و روش‌های اصلی عیب‌یابی هرکدام معرفی گردید.
همچنین خطاهای رایج در سری‌های مختلف اینورتر LS مانند iG5، iS7، H100، G100 و M100 نیز معرفی شد تا کاربران بتوانند در زمان بروز خطا سریع‌تر منشأ مشکل را تشخیص دهند.

در صورتی که پس از انجام مراحل عیب‌یابی همچنان خطا برطرف نشود، توصیه می‌شود دستگاه توسط کارشناس فنی الکتروشایلی یا مرکز تعمیرات تخصصی اینورتر بررسی شود.

سوالات متداول

رایج‌ترین خطای اینورتر LS چیست؟

رایج‌ترین خطا معمولاً OC (اضافه‌جریان) است که اغلب به دلیل بار زیاد موتور یا اتصال کوتاه در خروجی رخ می‌دهد.

 خطای OV در اینورتر LS چه زمانی ایجاد می‌شود؟

این خطا زمانی رخ می‌دهد که ولتاژ باس DC اینورتر از حد مجاز بیشتر شود که معمولاً در زمان توقف سریع موتور دیده می‌شود.

علت ایجاد خطای OH در اینورتر LS چیست؟

این خطا به دلیل افزایش بیش از حد دمای داخلی اینورتر در اثر تهویه نامناسب، خرابی فن یا دمای بالای محیط ایجاد می‌شود.

چگونه می‌توان خطای GF را تشخیص داد؟

خطای GF معمولاً نشان‌دهنده نشتی جریان به زمین در کابل یا موتور است که با تست عایق قابل بررسی است.

خطای CE در اینورتر LS به چه معناست؟

این خطا به معنی قطع یا اختلال در ارتباط اینورتر با سیستم‌های کنترلی مانند PLC یا شبکه RS485 است.
