آموزش کامل راه‌اندازی و تنظیمات اینورتر LS

اینورترها یا درایوهای کنترل دور موتور یکی از مهم‌ترین تجهیزات در صنعت مدرن به شمار می‌روند.
این تجهیزات با کنترل فرکانس و ولتاژ اعمال‌شده به موتورهای الکتریکی، امکان تنظیم سرعت، گشتاور، جهت چرخش و حفاظت از موتور را فراهم می‌کنند.
استفاده از اینورتر باعث کاهش مصرف انرژی، افزایش طول عمر موتور و بهبود عملکرد سیستم‌های صنعتی می‌شود.

اینورترهای شرکت LS Electric به دلیل کیفیت مناسب، تنوع مدل، تنظیمات انعطاف‌پذیر و قیمت اقتصادی، در صنایع مختلف ایران کاربرد گسترده‌ای دارند.
از جمله مدل‌های پرکاربرد این برند می‌توان به سری‌های iG5A، S100، M100، H100 و iS7 اشاره کرد.

در این مقاله تلاش شده است آموزش تنظیمات اینورتر LS از مرحله نصب و سیم‌بندی تا راه‌اندازی و تنظیم پارامترهای اصلی به‌صورت گام‌به‌گام و کاربردی ارائه شود.

آشنایی با اجزای اصلی اینورتر LS

برای راه‌اندازی صحیح اینورتر ال اس، ابتدا باید با اجزای اصلی آن آشنا شویم.
درایوهای ال اس معمولاً از بخش‌های زیر تشکیل شده‌اند:

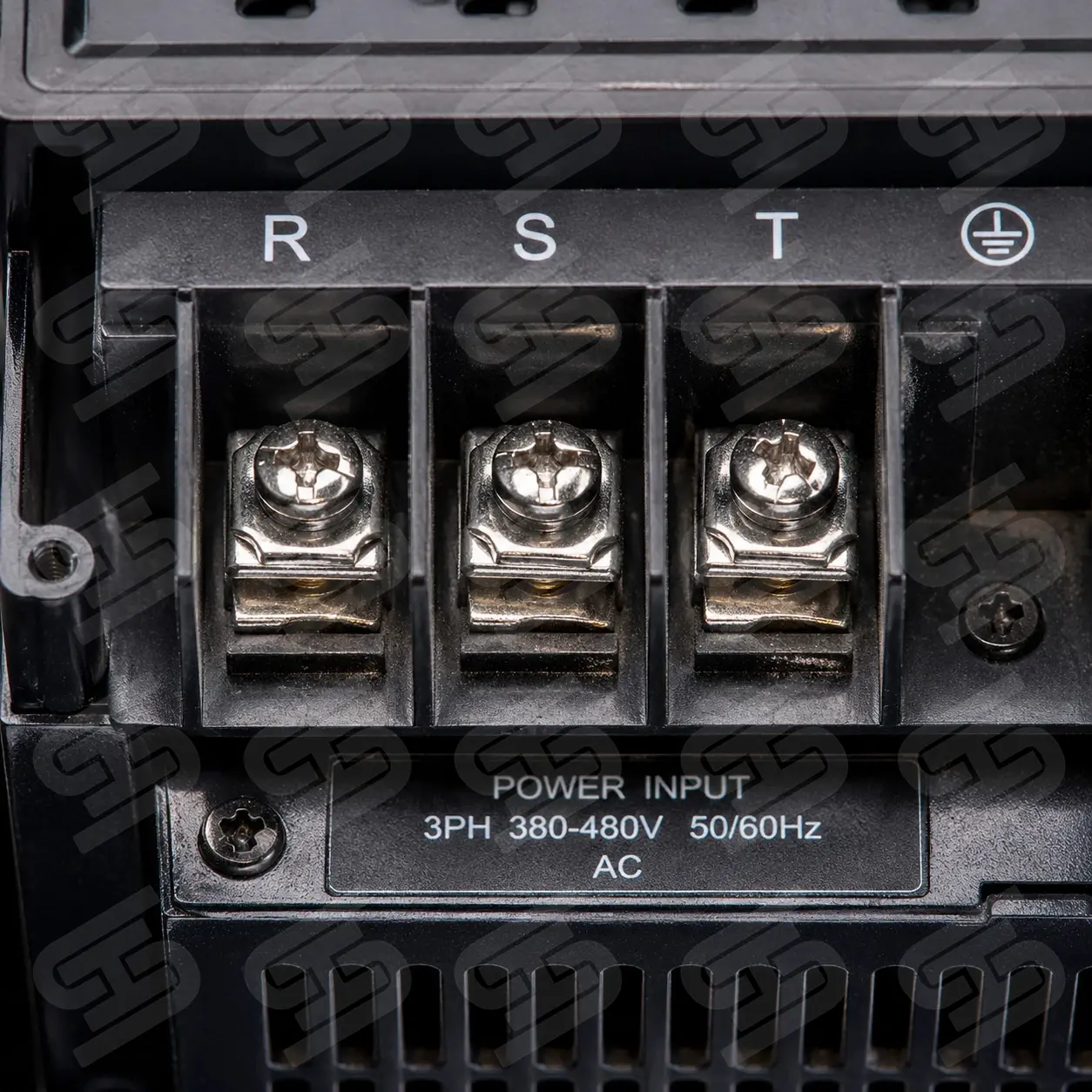

ترمینال‌های ورودی تغذیه (R، S، T)

این ترمینال‌ها محل اتصال برق ورودی سه‌فاز به اینورتر هستند.
در برخی مدل‌هایی که ورودی تک‌فاز دارند، این ترمینال‌ها با نام L و N مشخص می‌شوند.
اتصال صحیح برق ورودی اهمیت زیادی دارد و اشتباه در این بخش می‌تواند باعث آسیب جدی به دستگاه شود.

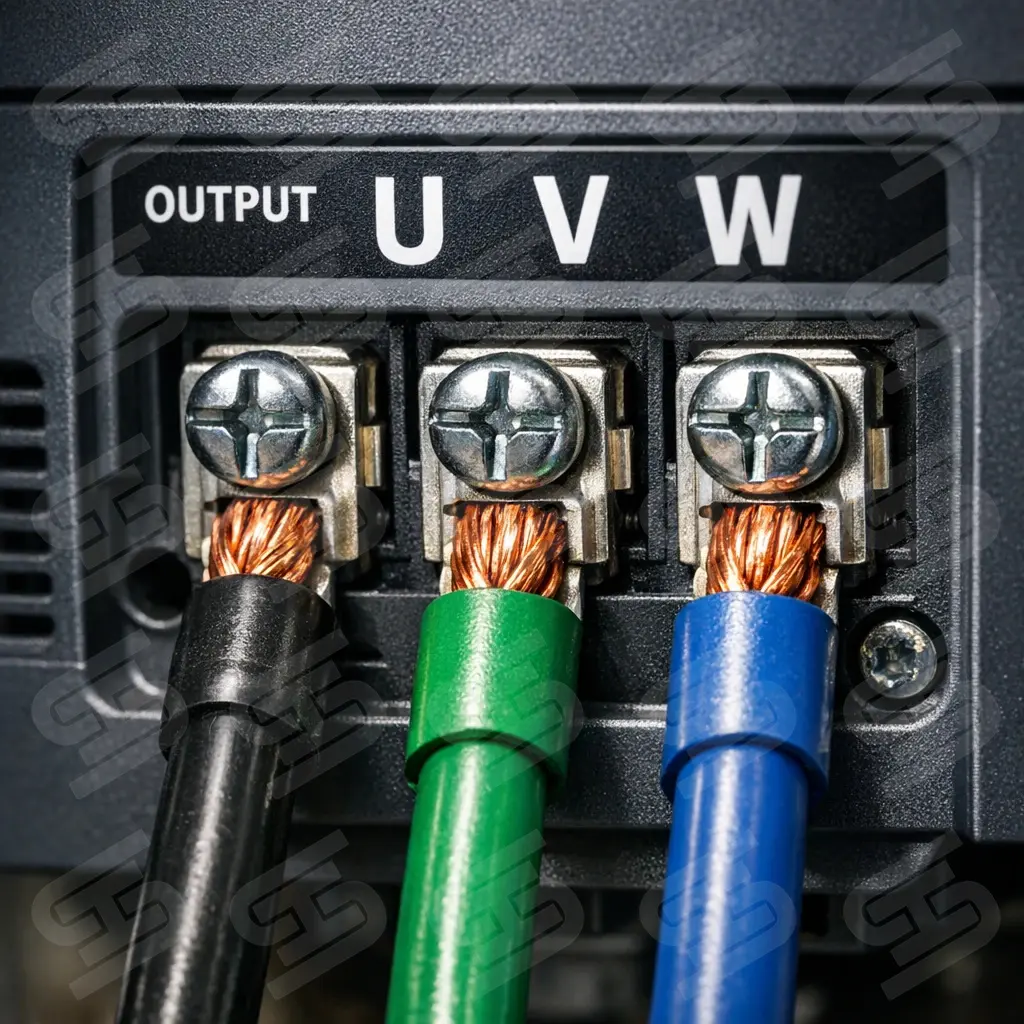

خروجی‌های موتور (U، V، W)

ترمینال‌های U، V و W خروجی اینورتر به سمت موتور هستند.
سه سیم موتور الکتریکی به این بخش متصل می‌شود.
در صورتی که جهت چرخش موتور برعکس باشد، با جابه‌جا کردن دو سیم از این سه سیم می‌توان جهت چرخش موتور را تغییر داد.

ورودی‌ها و خروجی‌های دیجیتال

ورودی‌های دیجیتال معمولاً با نام‌هایی مانند X1، X2 و X3 مشخص می‌شوند و برای دریافت فرمان‌هایی مانند استارت، توقف، چرخش راست‌گرد و چپ‌گرد استفاده می‌شوند.
این ورودی‌ها قابلیت اتصال به کلیدها، شستی‌ها یا PLC را دارند.

ورودی آنالوگ

ورودی آنالوگ که معمولاً با نام V1 یا I مشخص می‌شود، برای کنترل سرعت موتور از طریق سیگنال‌های آنالوگ مانند 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر استفاده می‌شود.
یکی از کاربردهای رایج آن اتصال پتانسیومتر یا خروجی آنالوگ PLC برای تنظیم سرعت موتور است.

خروجی رله‌ای

اینورترهای LS دارای خروجی رله‌ای با ترمینال‌هایی مانند RA، RB و RC هستند.
از این خروجی‌ها برای اعلام وضعیت‌هایی مانند وقوع خطا، آماده به کار بودن اینورتر یا روشن بودن موتور استفاده می‌شود.

کیپد و نمایشگر

کیپد اینورتر شامل دکمه‌هایی برای تنظیم پارامترها و کنترل عملکرد موتور است.
نمایشگر دیجیتال نیز اطلاعاتی مانند فرکانس خروجی، سرعت موتور، جریان مصرفی و کدهای خطا را نمایش می‌دهد.

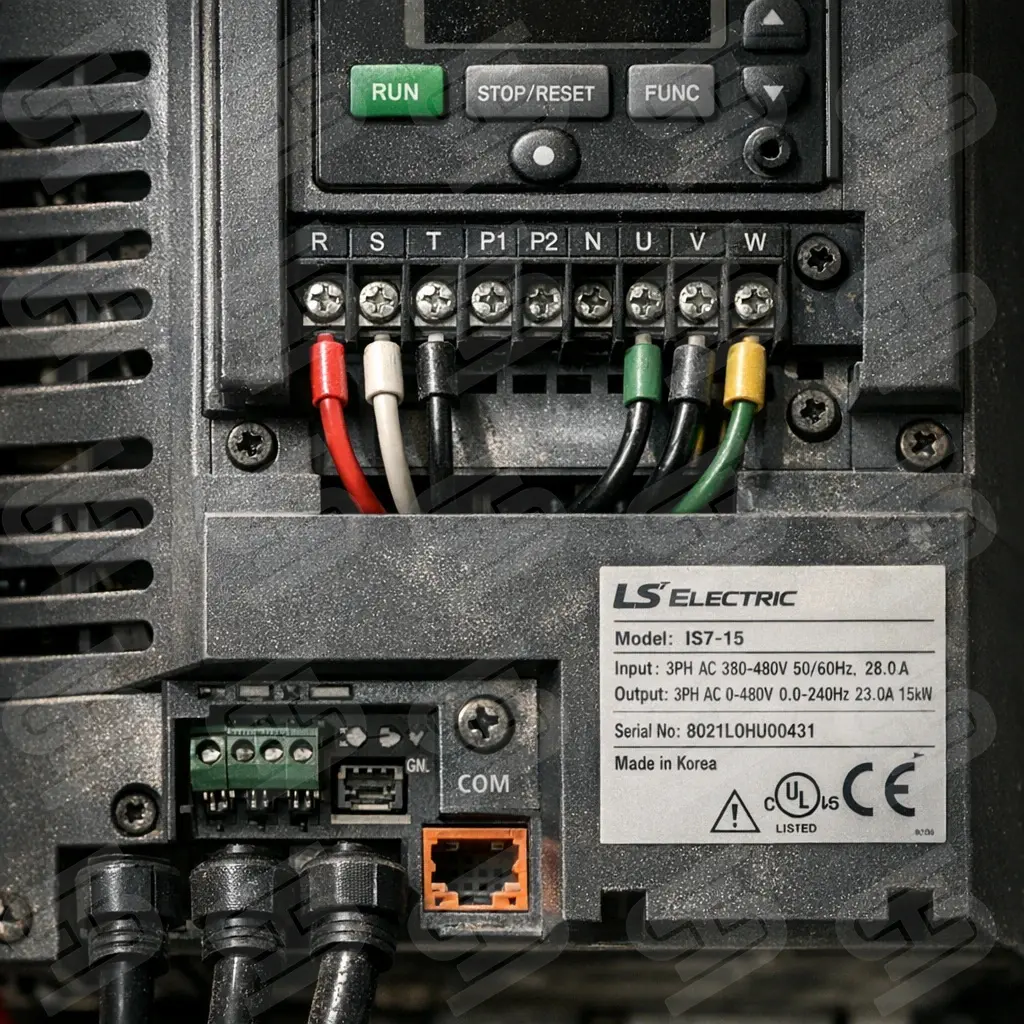

سیم‌بندی اینورتر LS

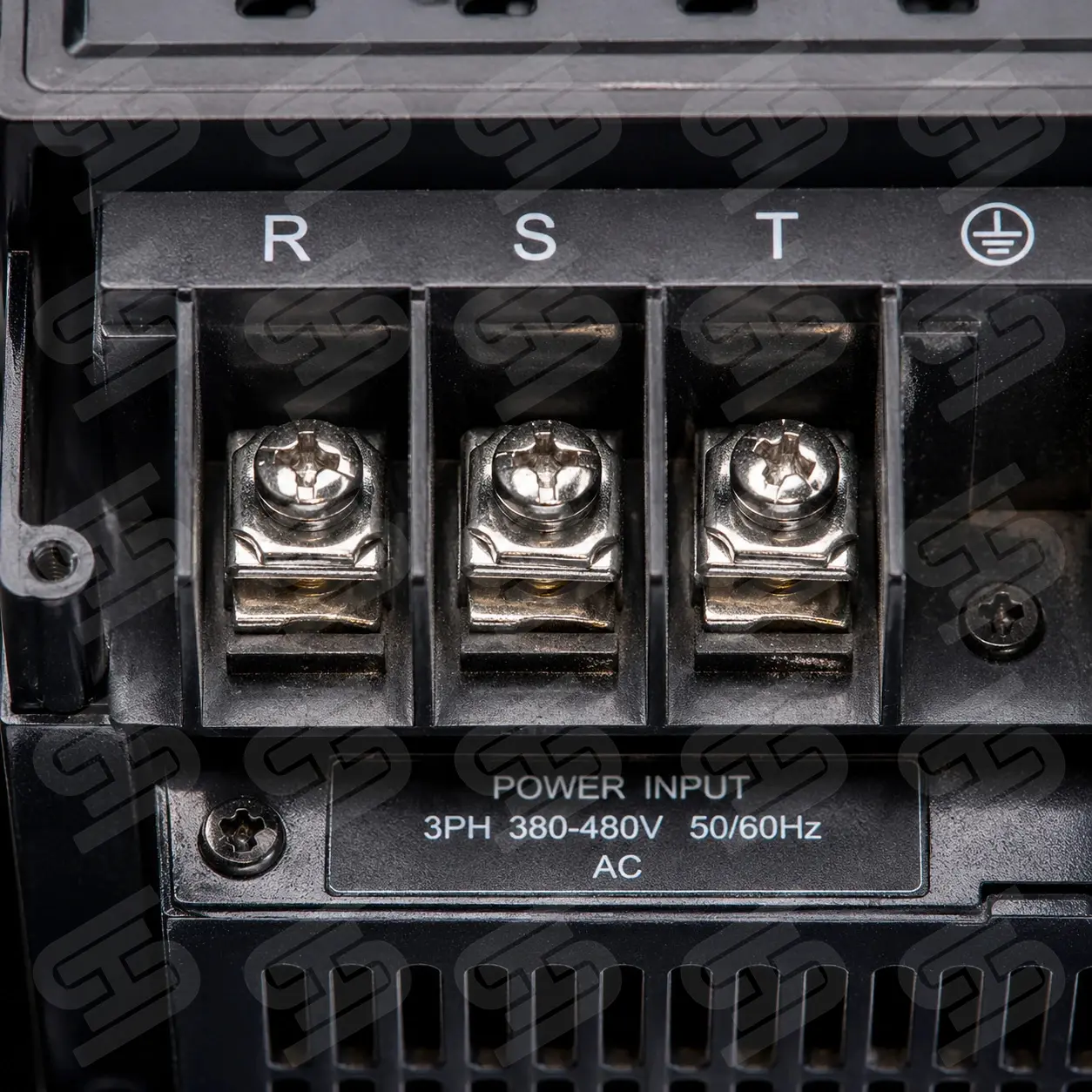

سیم‌بندی ورودی برق

در این بخش برق سه‌فاز به ترمینال‌های R، S و T متصل می‌شود.
همچنین اتصال سیم ارت به ترمینال زمین اینورتر بسیار مهم است و برای ایمنی تجهیزات و کاهش نویز الکتریکی باید حتماً انجام شود.

سیم‌بندی موتور

سه سیم خروجی موتور به ترمینال‌های U، V و W اینورتر متصل می‌شوند.
در صورتی که جهت چرخش موتور مطابق نیاز نباشد، می‌توان با جابه‌جا کردن دو سیم از این سه سیم، جهت چرخش موتور را تغییر داد.

سیم‌بندی فرمان و کنترل

برای ارسال فرمان‌های کنترلی به اینورتر از ورودی‌های دیجیتال استفاده می‌شود.
به‌عنوان مثال فرمان حرکت رو به جلو (Run Forward) معمولاً از طریق یکی از ورودی‌های دیجیتال مانند X1 نسبت به COM فعال می‌شود.
با قطع این سیگنال موتور متوقف خواهد شد.
همچنین می‌توان از ورودی دیگری مانند X2 برای فرمان حرکت معکوس (Reverse) استفاده کرد.
بسته به نوع کاربرد، این ورودی‌ها می‌توانند به کلیدها، شستی‌ها یا PLC متصل شوند.

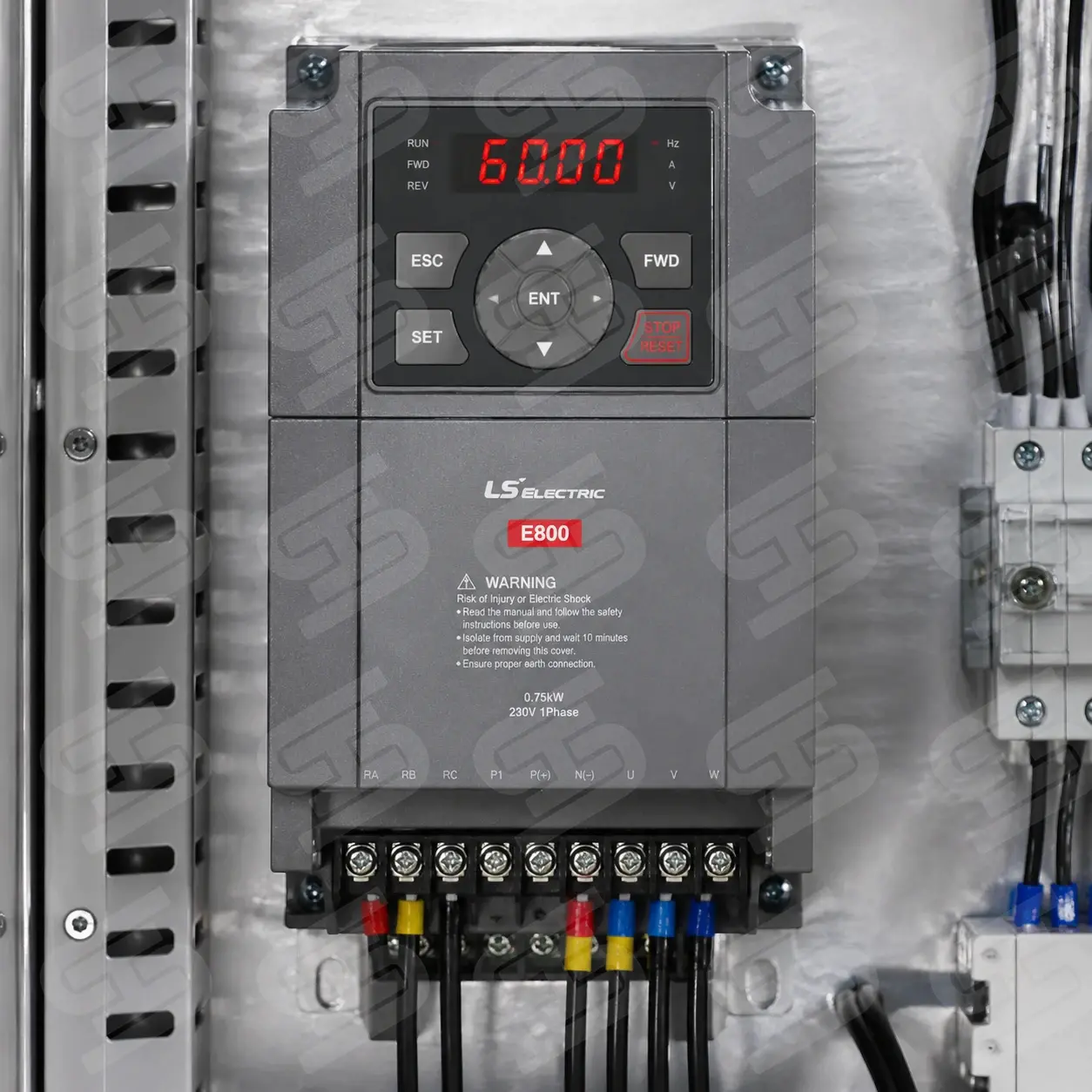

تنظیمات اولیه اینورتر LS

ریست کارخانه

قبل از شروع تنظیمات، بهتر است اینورتر به تنظیمات کارخانه بازگردانده شود تا از تداخل تنظیمات قبلی جلوگیری شود.
در بسیاری از مدل‌های اینورتر LS مانند iG5A یا S100 این کار از طریق پارامتر Initialize در منوی تنظیمات سیستم انجام می‌شود.

وارد کردن مشخصات پلاک موتور

برای عملکرد صحیح اینورتر و فعال شدن حفاظت‌های داخلی، لازم است اطلاعات پلاک موتور در پارامترهای مربوطه وارد شود.
این اطلاعات معمولاً شامل موارد زیر است:

• ولتاژ نامی موتور
• جریان نامی موتور
• توان موتور
• فرکانس نامی موتور
• سرعت موتور (RPM)

وارد کردن صحیح این اطلاعات باعث می‌شود اینورتر بتواند وضعیت موتور را به‌درستی تشخیص داده و از بروز اضافه‌بار یا افزایش جریان جلوگیری کند.

تنظیم فرکانس پایه

فرکانس پایه موتور معمولاً برابر با 50 هرتز است که با فرکانس نامی موتورهای استاندارد در ایران مطابقت دارد.
این پارامتر مشخص می‌کند موتور در چه فرکانسی به سرعت نامی خود می‌رسد.

تنظیم زمان شتاب و کاهش سرعت

یکی از مهم‌ترین تنظیمات اینورتر، تنظیم زمان شتاب و توقف موتور است.

زمان شتاب (ACC) مدت زمانی است که موتور از حالت توقف به سرعت تنظیم‌شده می‌رسد.

زمان کاهش سرعت (DEC) مدت زمانی است که موتور از سرعت کاری به حالت توقف می‌رسد.

تنظیم مناسب این دو پارامتر باعث جلوگیری از ضربه‌های مکانیکی، کاهش جریان راه‌اندازی و افزایش طول عمر تجهیزات می‌شود.

پارامترهای مهم در تنظیم اینورتر LS

در زمان راه‌اندازی اینورتر LS چند پارامتر مهم وجود دارد که معمولاً در بیشتر کاربردهای صنعتی تنظیم می‌شوند:

ACC (Acceleration Time) : زمان شتاب موتور

DEC (Deceleration Time) : زمان توقف موتور

Run Source : تعیین منبع فرمان استارت و استاپ

Frequency Source : تعیین منبع تنظیم سرعت

Max Frequency : حداکثر فرکانس خروجی

Min Frequency : حداقل فرکانس کاری موتور

تنظیم صحیح این پارامترها باعث عملکرد پایدارتر موتور و کنترل دقیق‌تر سرعت می‌شود.

روش‌های کنترل اینورتر LS

کنترل از طریق کیپد

در این روش فرمان استارت، استاپ و تغییر سرعت موتور از طریق صفحه کلید اینورتر انجام می‌شود.
این حالت معمولاً در زمان تست یا راه‌اندازی اولیه استفاده می‌شود.

کنترل از طریق ترمینال‌ها

در بسیاری از کاربردهای صنعتی، فرمان‌های کنترلی از طریق ترمینال‌های دیجیتال اینورتر ارسال می‌شوند.
در این حالت کلیدها، شستی‌ها یا PLC فرمان استارت، توقف یا تغییر جهت موتور را ارسال می‌کنند.

کنترل با سیگنال آنالوگ

در این روش سرعت موتور با استفاده از سیگنال‌های آنالوگ مانند 0 تا 10 ولت یا 4 تا 20 میلی‌آمپر تنظیم می‌شود.
این سیگنال می‌تواند از طریق پتانسیومتر یا خروجی آنالوگ PLC به اینورتر ارسال شود.

تنظیم اینورتر LS برای پمپ و فن

در کاربردهایی مانند پمپ‌ها و فن‌ها، بار از نوع گشتاور متغیر است.
در این نوع بارها با افزایش سرعت موتور، توان مصرفی نیز افزایش پیدا می‌کند.
به همین دلیل انتخاب تنظیمات مناسب در اینورتر تأثیر زیادی در کاهش مصرف انرژی و افزایش راندمان سیستم دارد.

در چنین کاربردهایی معمولاً از منحنی کنترلی V/F مخصوص بارهای گشتاور متغیر استفاده می‌شود.
این تنظیم باعث می‌شود موتور در سرعت‌های پایین جریان کمتری مصرف کند و مصرف انرژی کاهش یابد.

همچنین توصیه می‌شود زمان شتاب و کاهش سرعت کمی بیشتر تنظیم شود تا موتور به‌صورت نرم راه‌اندازی و متوقف شود.
این کار از ایجاد ضربه‌های مکانیکی یا هیدرولیکی در سیستم جلوگیری می‌کند و طول عمر تجهیزات را افزایش می‌دهد.

خطاهای رایج اینورتر LS

در زمان کار با اینورتر ممکن است به دلایل مختلفی مانند شرایط نامناسب شبکه برق، بار مکانیکی زیاد یا تنظیمات نادرست، دستگاه وارد حالت خطا شود.
این خطاها معمولاً با یک کد مشخص روی نمایشگر اینورتر نمایش داده می‌شوند.

از متداول‌ترین خطاهای اینورتر LS می‌توان به موارد زیر اشاره کرد:

OC (Over Current) : اضافه جریان

OV (Over Voltage) : اضافه ولتاژ

OH (Over Heat) : افزایش بیش از حد دمای داخلی

OL (Over Load) : اضافه بار موتور

به عنوان مثال خطای OC معمولاً در اثر بار مکانیکی زیاد، اتصال کوتاه در خروجی یا زمان شتاب بسیار کوتاه رخ می‌دهد.
خطای OV بیشتر به افزایش ولتاژ شبکه یا برگشت انرژی از موتور در زمان توقف مربوط می‌شود.
خطای OH نیز معمولاً در اثر تهویه نامناسب یا دمای محیط بالا ایجاد می‌شود.

تشخیص دقیق علت هر خطا نیازمند بررسی شرایط بار، سیم‌بندی و پارامترهای تنظیم‌شده در اینورتر است.

تنظیمات اینورتر LS در سری‌های مختلف

شرکت LS Electric اینورترهای متنوعی برای کاربردهای مختلف صنعتی تولید می‌کند.
هرچند اصول کلی راه‌اندازی و تنظیم پارامترها در بیشتر مدل‌های این برند مشابه است، اما هر سری امکانات و کاربردهای متفاوتی دارد.

تنظیمات اینورتر LS سری iG5A

سری iG5A یکی از پرکاربردترین اینورترهای LS در صنایع مختلف ایران است.
این مدل به دلیل قیمت مناسب و سادگی در تنظیمات در کاربردهایی مانند پمپ، فن، نوار نقاله و ماشین‌آلات سبک استفاده می‌شود.

در راه‌اندازی این مدل ابتدا مشخصات موتور در پارامترهای مربوطه وارد می‌شود.
سپس منبع فرمان حرکت موتور مشخص می‌شود که می‌تواند کیپد یا ترمینال‌های کنترلی باشد.
در ادامه منبع تنظیم فرکانس، حداقل و حداکثر فرکانس، زمان شتاب و زمان توقف موتور تنظیم می‌شود.

تنظیمات اینورتر LS سری M100

سری M100 یک اینورتر اقتصادی و جمع‌وجور است که بیشتر برای کاربردهای سبک طراحی شده است.
ابعاد کوچک، نصب آسان و تنظیمات ساده از ویژگی‌های این سری محسوب می‌شود.

در تنظیمات اولیه این مدل باید اطلاعات موتور وارد شده و سپس منبع فرمان استارت و استاپ و منبع تنظیم سرعت مشخص شود.
همچنین تنظیم زمان شتاب و توقف موتور برای جلوگیری از تنش مکانیکی اهمیت زیادی دارد.

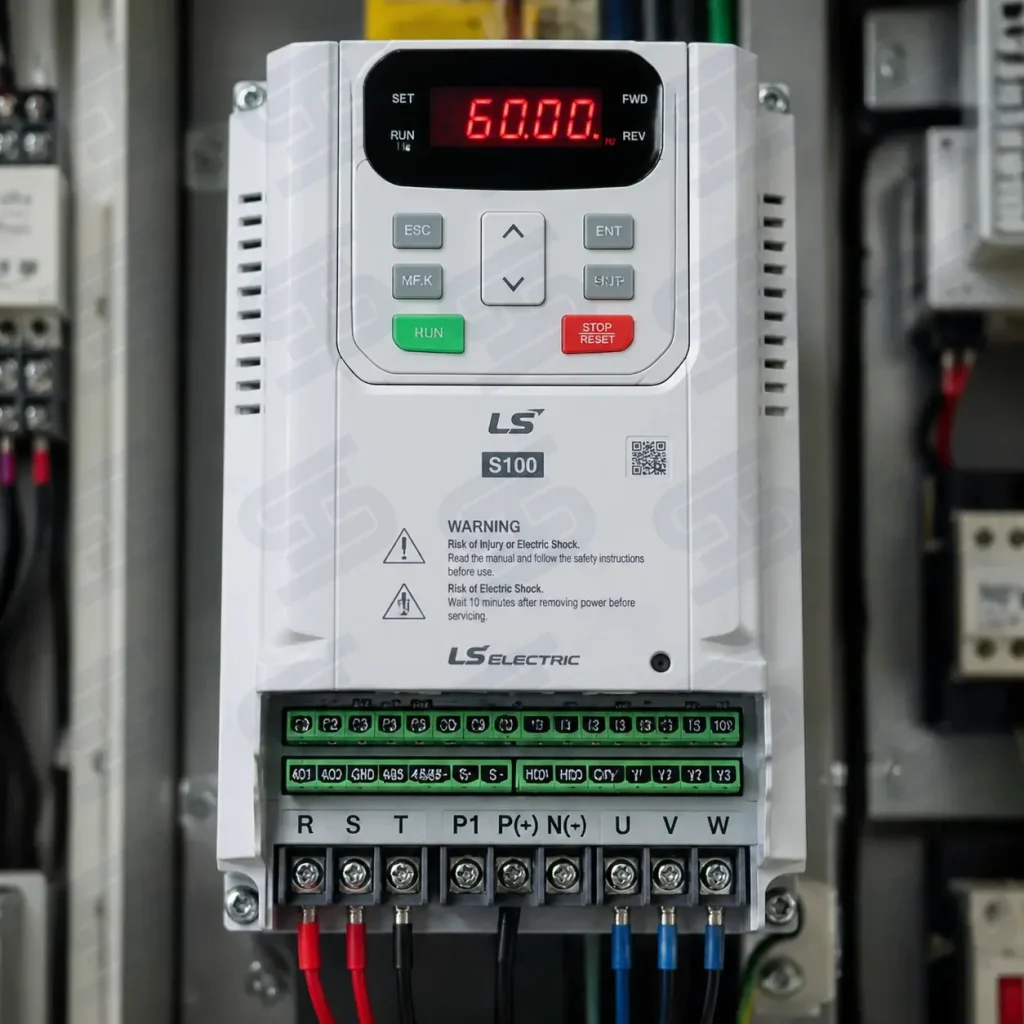

تنظیمات اینورتر LS سری S100

سری S100 از اینورترهای پیشرفته‌تر LS محسوب می‌شود و برای کاربردهای صنعتی دقیق‌تر طراحی شده است.
در این مدل امکان استفاده از روش‌های کنترلی پیشرفته مانند کنترل برداری وجود دارد.

در راه‌اندازی این سری ابتدا مشخصات کامل موتور وارد شده و سپس نوع کنترل موتور انتخاب می‌شود.
پس از آن منبع فرمان حرکت و منبع تنظیم فرکانس تعیین می‌شود.
همچنین امکان استفاده از شبکه‌های ارتباطی صنعتی مانند Modbus در این سری وجود دارد.

تنظیمات اینورتر LS سری H100

سری H100 برای کاربردهای پمپ، فن و سیستم‌های تهویه طراحی شده است.
این سری قابلیت‌هایی مانند کنترل فشار ثابت، مدیریت چند پمپ و حالت صرفه‌جویی در انرژی را ارائه می‌دهد.

در تنظیمات این مدل ابتدا مشخصات موتور وارد شده و سپس نوع کنترل مناسب برای بارهای پمپ و فن انتخاب می‌شود.
در ادامه منبع فرمان و منبع تنظیم سرعت تعیین می‌شود.

تنظیمات اینورتر LS سری iS7

سری iS7 یکی از قدرتمندترین اینورترهای LS است که برای کاربردهای صنعتی سنگین طراحی شده است.
این سری در تجهیزاتی مانند جرثقیل‌ها، اکسترودرها، آسیاب‌ها و سیستم‌های انتقال مواد استفاده می‌شود.

در تنظیمات این مدل ابتدا مشخصات کامل موتور وارد شده و سپس نوع کنترل موتور که معمولاً کنترل برداری پیشرفته است انتخاب می‌شود.
پس از آن پارامترهای مربوط به گشتاور، سرعت و حفاظت‌های موتور تنظیم می‌شوند.

نکات مهم در هنگام تنظیم اینورتر LS

قبل از اعمال هرگونه تنظیم در اینورتر، لازم است مشخصات پلاک موتور به‌دقت بررسی شود.
تنظیم اشتباه پارامترهایی مانند جریان نامی موتور یا زمان شتاب می‌تواند باعث بروز خطا یا حتی آسیب به موتور شود.
همچنین توصیه می‌شود پس از انجام تنظیمات، ابتدا موتور بدون بار راه‌اندازی شود تا از صحت عملکرد سیستم اطمینان حاصل گردد.

استفاده از کابل مناسب، اتصال صحیح ارت و تهویه مناسب تابلو برق نیز از عوامل مهم در عملکرد پایدار اینورتر محسوب می‌شوند.

جمع‌بندی

اینورترهای LS Electric به دلیل کیفیت مناسب، قابلیت اطمینان بالا و تنوع مدل‌ها یکی از گزینه‌های محبوب برای کنترل دور موتور در صنایع مختلف هستند.
آشنایی با اجزای اصلی اینورتر، روش‌های سیم‌بندی، وارد کردن مشخصات موتور و تنظیم پارامترهای مهم مانند زمان شتاب و توقف، نقش مهمی در عملکرد صحیح سیستم دارد.

انتخاب مدل مناسب مانند iG5A برای کاربردهای عمومی، S100 برای کنترل دقیق‌تر، H100 برای سیستم‌های پمپ و فن و iS7 برای بارهای صنعتی سنگین می‌تواند باعث افزایش بهره‌وری، کاهش مصرف انرژی و عملکرد بهتر تجهیزات شود.

در نهایت اگر قصد دارید مدل‌های مختلف اینورتر LS را بررسی کرده، مشخصات فنی آن‌ها را مقایسه کنید یا برای خرید این تجهیزات مشاوره بگیرید، می‌توانید به الکتروشایلی مراجعه کنید که مجموعه‌ای کامل از محصولات LS Electric را ارائه می‌دهد.

سوالات متداول

چگونه اینورتر LS را ریست کارخانه کنیم؟

در بسیاری از مدل‌های اینورتر LS، ریست کارخانه از طریق پارامتر Initialize در منوی تنظیمات سیستم انجام می‌شود.

دلیل خطای OC در اینورتر LS چیست؟

این خطا معمولاً به دلیل اضافه جریان ناشی از بار سنگین، زمان شتاب کوتاه، گیر مکانیکی یا اتصال کوتاه در خروجی موتور رخ می‌دهد.

آیا می‌توان سرعت موتور را با پتانسیومتر کنترل کرد؟

بله، با اتصال پتانسیومتر به ورودی آنالوگ اینورتر و تنظیم منبع فرکانس روی ورودی آنالوگ می‌توان سرعت موتور را کنترل کرد.

تفاوت سری iG5A با S100 و H100 چیست؟

سری iG5A یک مدل اقتصادی و عمومی است، سری S100 امکانات کنترلی پیشرفته‌تری دارد و سری H100 به طور ویژه برای کاربردهای پمپ و فن طراحی شده است.

آیا وارد کردن مشخصات موتور در اینورتر ضروری است؟

بله، وارد کردن اطلاعات پلاک موتور باعث فعال شدن حفاظت‌های موتور و عملکرد دقیق‌تر اینورتر می‌شود.
