نکات مهم در نصب کلید مینیاتوری زیمنس

نکات مهم در نصب کلید مینیاتوری زیمنس
فهرست مطالب

در عصر حاضر که تکنولوژی به سرعت در حال پیشرفت است، نصب و بهره‌برداری از تجهیزات الکتریکی و الکترونیکی امری ضروری و اساسی به‌شمار می‌آید. یکی از اجزاء مهم در این سیستم‌ها، کلیدهای مینیاتوری زیمنس هستند که نقش بسیار حیاتی در کنترل و مدیریت جریان الکتریکی و ولتاژ دارند. این کلیدها با دقت و صحت بالا باید نصب شوند تا از عملکرد بهینه و ایمنی سیستم اطمینان حاصل شود.

در این مقاله، به بررسی نکات مهم در نصب کلیدهای مینیاتوری زیمنس می‌پردازیم. این نکات شامل انتخاب محل مناسب، تحلیل ولتاژ و جریان، بررسی اتصالات الکتریکی، استفاده از کابل‌های مناسب، محافظت در برابر تداخلات، نگهداری و تعمیرات دوره‌ای، پیکربندی صحیح، آزمون و عیب‌یابی، رعایت استانداردها و آموزش به کاربران می‌باشد.

هدف این مقاله ارائه راهنمایی جامع و کاربردی برای افرادی است که در حوزه نصب و استفاده از تجهیزات الکتریکی مشغول به فعالیت هستند. با رعایت این نکات، می‌توان به سیستم‌های پایدار، ایمن، و با کارایی بالا دست یافت و مشکلات مرتبط با نصب کلیدهای مینیاتوری را به حداقل رساند.

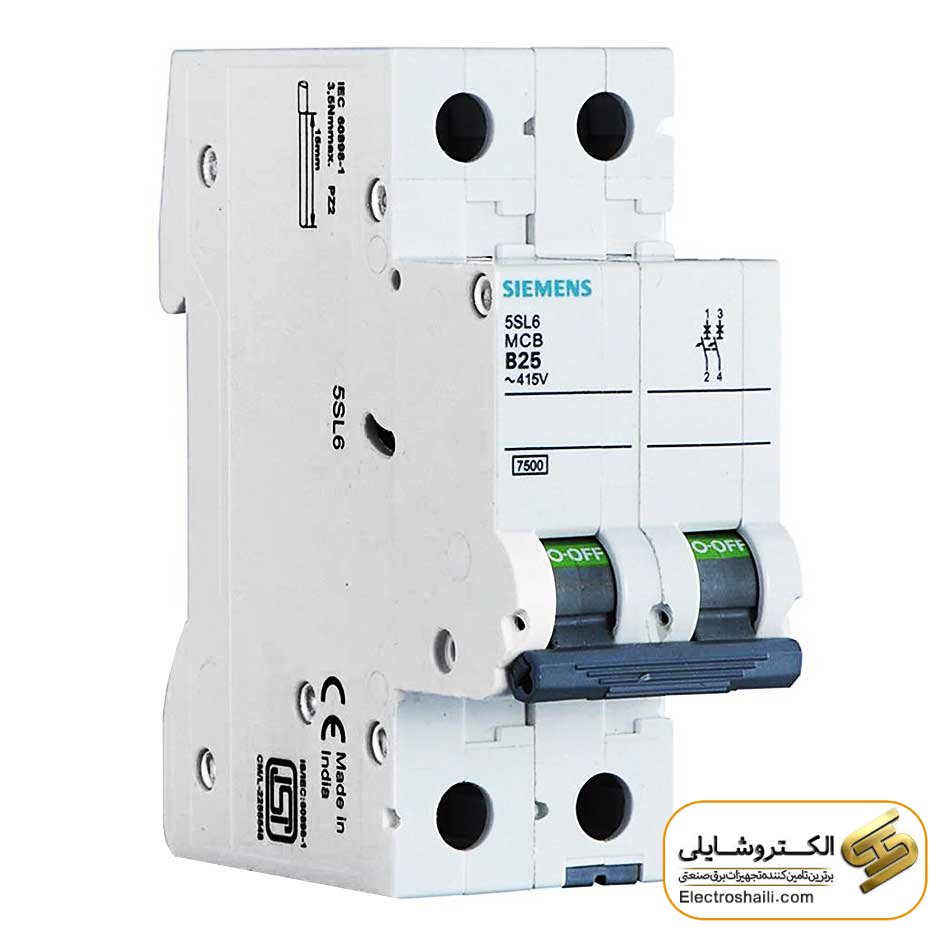

نکات مهم در نصب کلید مینیاتوری زیمنس

کلیدهای مینیاتوری زیمنس، از جمله اجزای برقی حیاتی در سیستم‌های الکتریکی می‌باشند. این کلیدها با ساختار مدرن و قابل اطمینان، در محیط‌های صنعتی و تجاری کاربرد دارند. طراحی متنوع این کلیدها، امکان انتخاب مدل مناسب براساس نیازهای جریان، ولتاژ، و دما را فراهم می‌کند. انواع آن شامل تک فاز و سه فاز با ظرفیت‌های مختلف جریان و ولتاژ می‌باشند. همچنین، مدل‌های متنوعی با درجه حفاظتی مختلف در برابر گرد و غبار و رطوبت عرضه می‌شود. از ویژگی‌های ایمنی و قابلیت اتصال کلیدها به سیستم‌های کنترل و اتوماسیون نیز می‌توان بهره‌برداری کرد. به طور کلی، کلیدهای مینیاتوری زیمنس با کیفیت ساخت بالا و توانایی سفارشی‌سازی، انتخابی مطمئن برای مدیریت جریان الکتریکی در صنایع مختلف محسوب می‌شوند.

ساختار داخلی کلید مینیاتوری زیمنس

ساختار داخلی کلید مینیاتوری زیمنس شامل عناصر زیر است:

  1. شاسی کلید (Chassis):
    • شاسی کلید، اجزای مکانیکی و الکتریکی کلید را در بر می‌گیرد و به عنوان پایه نصب برای سایر قطعات عمل می‌کند.
  2. مکانیزم دستگاه (Mechanical Mechanism):
    • مکانیزم دستگاه شامل اهرم‌ها و سیستم‌های مکانیکی است که تحت تأثیر فشار فیزیکی از سوی کاربر قرار گرفته و فرآیند قطع یا وصل جریان را فراهم می‌کند.
  3. کنتاکت اصلی جریان (Main Current Contact):
    • کنتاکت اصلی جریان، نقطه ای درون کلید است که به عنوان یک سوئیچ الکتریکی عمل می‌کند و در حالت فعال، جریان را از طریق آن عبور می‌دهد.
  4. ترمینال‌های اتصال (Connection Terminals):
    • ترمینال‌های اتصال نقاط متصل‌سازی برای سیم‌های جریان ورودی و خروجی به کلید مینیاتوری هستند.
  5. رله بی‌متال (Bimetal Relay):
    • رله بی‌متال یک قسمت حیاتی در ساختار داخلی کلید است که بر اساس تغییرات دما و تغییرات جریان، وظیفه‌ی قطع جریان را در مقابل اتصال کوتاه یا اضافه بار بر عهده دارد.
  6. فنرها و اتصالات (Springs and Connections):
    • فنرها و اتصالات مکانیکی دیگر نیز برای انتقال حرکت و فشار درون کلید به کار می‌روند.
  7. مگنت (Magnet):
    • مگنت شامل سیم پیچ و تیغه پهن است که با توجه به تغییرات جریان و دما، وظیفه جلوگیری از اتصال کوتاه را دارد.
  8. جرقه‌گیر (Arc Suppressor):
    • جرقه‌گیر در کلید مینیاتوری برای جلوگیری از به وجود آمدن جرقه الکتریکی در زمان عملکرد کلید استفاده می‌شود.

قبل از شروع به نصب کلید مینیاتوری، اهمیت دارد که اطلاعات مربوط به مدل، مارک، اندازه، و خصوصیات فنی آن را دقیقاً شناسایی کنید. هر کلید مینیاتوری برای جریان و تعداد فاز مشخصی طراحی شده است. این کلیدها برای حفاظت از سیم‌کشی و تجهیزات الکتریکی در برابر اضافه جریان و اتصال کوتاه استفاده می‌شوند.

برای انتخاب کلید مینیاتوری مناسب، اطلاعات زیر را در نظر بگیرید:

  1. جریان نامی:
    • حداکثر جریانی که کلید مینیاتوری بدون قطع شدن جریان می‌تواند تحمل کند.
  2. جریان قطع:
    • حداکثر جریانی که کلید مینیاتوری در صورت وجود اضافه جریان یا اتصال کوتاه، آن را قطع می‌کند.
  3. نوع مدار:
    • کلیدهای مینیاتوری در دو نوع تک فاز و سه فاز موجود هستند.
  4. ولتاژ نامی:
    • ولتاژی که کلید مینیاتوری می‌تواند در آن کار کند.
  5. درجه حفاظتی:
    • میزان مقاومت کلید مینیاتوری در برابر گرد و غبار و رطوبت.

با توجه به این اطلاعات، جریان نامی کلید را با جریان نامی سیم‌کشی یا تجهیزات الکتریکی هماهنگ کرده و جریان قطع کلید را بیشتر از جریان نامی سیم‌کشی تنظیم کنید. همچنین، در هنگام جایگزینی، بهتر است از همان مارک و مدل کلید مینیاتوری استفاده کنید تا سازگاری بهتری ایجاد شود.

انتخاب محل مناسب:

در این مرحله، اهمیت انتخاب محل نصب کلیدهای مینیاتوری زیمنس برجسته است. باید به دقت موقعیت فیزیکی را انتخاب کرد تا دسترسی آسان، ایمنی، و عملکرد بهینه فراهم شود. این ممکن است شامل تحلیل ارتفاع، دید قابلیت، و شرایط محیطی باشد.

تحلیل ولتاژ و جریان:

قبل از نصب کلید مینیاتوری، ولتاژ و جریان مصرفی تجهیزات باید به دقت بررسی شود. این تضمین می‌کند که کلید انتخابی با مشخصات فنی دستگاه یا تجهیزات هماهنگی دارد و عملکرد بهینه فراهم می‌شود.

بررسی اتصالات الکتریکی:

پس از انتخاب محل، اتصالات الکتریکی کلید باید به دقت بررسی شوند. این شامل اتصال به شبکه برق و تمام اجزای الکتریکی مرتبط باشد. نقشه اتصالات دستگاه یا تجهیزات باید با دقت بررسی شود و اتصالات مطابق با آن تعیین شوند.

استفاده از کابل‌های مناسب:

در صورت نیاز به کابل‌کشی، از کابل‌هایی با استانداردهای الکتریکی و مکانیکی مناسب استفاده کنید. این شامل انتخاب کابل با قطر و جنس مناسب به منظور اطمینان از انتقال ایمن جریان الکتریکی مورد نیاز است.

محافظت در برابر تداخلات:

استفاده از مواد عایق مناسب جلوگیری از تداخلات الکتریکی و افتراق بین اجزاء الکتریکی را تضمین می‌کند. این مواد به حفاظت از کلید میان تداخلات الکتریکی کمک می‌کنند.

نگهداری و تعمیرات دوره‌ای:

برنامه‌ریزی برای نگهداری و تعمیرات دوره‌ای کلیدها باعث افزایش عمر مفید و عملکرد بهتر می‌شود. این شامل برنامه‌ریزی بازدیدهای دوره‌ای و اقدامات پیشگیرانه است.

پیکربندی صحیح:

پیکربندی صحیح کلید مینیاتوری بسیار حیاتی است. این شامل تنظیمات نرم‌افزاری و همچنین پارامترهای فیزیکی مرتبط با کلید می‌شود.

آزمون و عیب‌یابی:

پس از نصب، آزمون عملکرد اجرا شود تا هر گونه مشکل به سرعت شناسایی و رفع گردد. عیب‌یابی دقیق به اجزاء الکتریکی و مکانیکی کلید میان کمک می‌کند.

رعایت استانداردها:

در هنگام نصب، رعایت استانداردهای مرتبط با الکتریکی، مکانیکی و ایمنی الزامی است. این تضمین می‌کند که کلید با معیارهای صنعتی و ایمنی هماهنگ است.

آموزش به کاربران:

آموزش به کاربران در مورد نحوه استفاده صحیح و ایمن از کلیدهای مینیاتوری ضروری است. این شامل آشنایی با علائم و نشانه‌های مختلف کلیدها می‌شود.

با رعایت این مراحل، می‌توان به نصب و استفاده ایمن و بهینه از کلیدهای مینیاتوری زیمنس دست یافت و از مزایای این تجهیزات به بهترین شکل بهره‌مند شد.

تجهیزات / ابزار مورد نیاز برای نصب کلید مینیاتوری:

  1. ابزار ایمنی:
    • دستکش ایمنی
    • عینک ایمنی
  2. ابزار برقی:
    • مولتی‌متر برای اندازه‌گیری ولتاژ و جریان
    • ابزارهای قطع و وصل برق (در صورت نیاز)
  3. ابزار دستی:
    • پیچ گوشتی و پیچ مته
    • انبردست یا گیره
    • دسته‌های تنظیم
    • ابزار برش سیم
  4. تجهیزات نصب:
    • ریل استاندارد برای نصب کلید
    • محفظه با درجه حفاظتی مناسب (حداقل IP40)
    • پیچ‌ها یا پرچ برای نصب ریل یا محفظه
  5. کلید مینیاتوری جدید:
    • کلید مینیاتوری با مشخصات مناسب برای سیستم
  6. برچسب‌ها و نشانگرها:
    • برچسب‌ها برای شناسایی سیم‌ها و تجهیزات
    • نشانگرهای ایمنی
  7. دفترچه راهنما و نقشه الکتریکی:
    • دفترچه راهنمای نصب کلید مینیاتوری
    • نقشه الکتریکی سیستم
  8. پوشش جعبه تقسیم:
    • پوشش جعبه تقسیم برای محافظت در طول نصب
  9. نوار ایزولاسیون:
    • برای عایق‌سازی اتصالات الکتریکی در صورت نیاز

مراحل نصب:

  1. خاموش کردن برق:
    • اطمینان حاصل شود که برق اصلی خاموش شده و ایمنی تضمین شده است.
  2. برداشتن صفحه پوشش جعبه تقسیم:
    • صفحه پوشش جعبه تقسیم را با ابزار مناسب بردارید.
  3. برداشتن کلید قدیمی:
    • کلید مینیاتوری قدیمی را با استفاده از ابزار مناسب بردارید.
  4. جدا کردن سیم‌ها:
    • سیم‌های متصل به کلید قدیمی را جدا کنید.
  5. وصل کردن سیم‌ها به کلید جدید:
    • سیم‌ها را به کلید مینیاتوری جدید وصل کنید. اطمینان حاصل کنید که اتصالات محکم و صحیح است.
  6. نصب کلید مینیاتوری جدید:
    • کلید مینیاتوری جدید را در محل قبلی وارد کنید.
  7. قرار دادن پوشش جعبه تقسیم:
    • پوشش جعبه تقسیم را برگردانید و در محل قرار دهید.
  8. وصل کردن برق:
    • برق اصلی را وصل کنید و اطمینان حاصل کنید که سیستم به درستی راه‌اندازی شده است.

با انجام این مراحل با دقت و ایمنی، نصب کلید مینیاتوری زیمنس به درستی انجام می‌شود و سیستم الکتریکی به صورت صحیح عمل می‌کند.

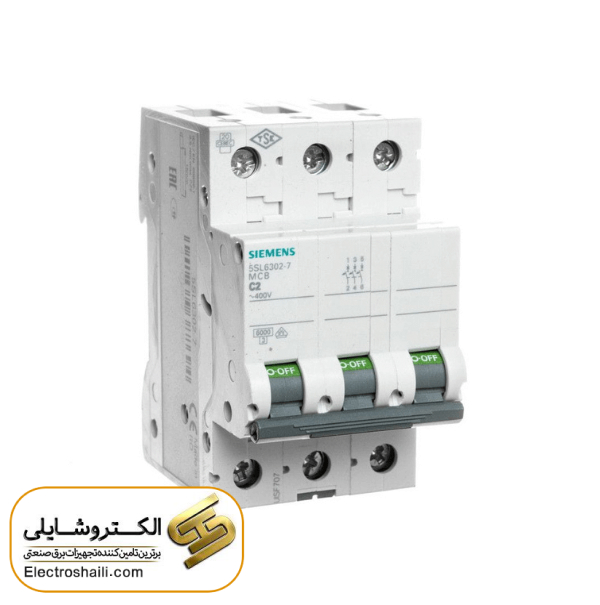

نکات مهم در نصب کلید مینیاتوری زیمنس

در ادامه به نکات قابل اهمیتی می پردازیم که برای نصب کلید مینیاتوری زیمنس کارآرامد باشند.

نکات مهم در نصب و استفاده از کلید مینیاتوری:

  1. متناسب با جریان مصرفی:
    • برای انتخاب کلید مینیاتوری، جریان مصرفی مصرف‌کننده را در نظر بگیرید. مثلاً اگر جریان مصرفی بیشتر از 25 آمپر است، بهتر است کلید با جریان بالاتر مثل 32 آمپر را انتخاب کنید تا حداکثر کارایی را داشته باشد.
  2. استفاده از شیارها در پشت کلید:
    • شیارهای موجود در پشت کلید مینیاتوری، امکان نصب آسان رله‌ها و سایر تجهیزات استاندارد را فراهم می‌کند. اطمینان حاصل کنید که از رله‌های مناسب و با استاندارد استفاده شده و به درستی نصب شوند.
  3. استفاده از باکس با درجه حفاظت IP40:
    • برای افزایش عمر و بهره‌وری، کلید مینیاتوری را درون باکس با درجه حفاظتی مناسب حداقل IP40 نصب کنید تا از گرد و غبار ورودی جلوگیری شود.
  4. محکم بستن پیچ‌ها:
    • پیچ‌ها را با دقت و محکم ببندید تا اتصالات سیم به ترمینال‌های کلید مینیاتوری محکم و ایمن باشد. این کار از حوادث احتمالی ناشی از اتصال نادرست جلوگیری می‌کند.
  5. جلوگیری از انشعاب‌گیری:
    • از کلیدهای مینیاتوری برای انشعاب‌گیری استفاده نکنید، به این معنا که از یک فاز به عنوان منبع تغذیه برای چندین مصرف‌کننده استفاده نکنید. برای هر مصرف‌کننده، یک کلید جداگانه نصب کنید.
  6. نصب در جهت صحیح:
    • کلید مینیاتوری را در جهت صحیح نصب کنید و مطمئن شوید که سر و ته آن مشخص شده است. این کار از اتصال نادرست به فازهای کناری جلوگیری می‌کند و خطر آتش‌سوزی را کاهش می‌دهد.
  7. حفاظت از سیم‌ها:
    • مطمئن شوید که سیم‌ها به درستی در ترمینال‌های کلید مینیاتوری وصل شده و اتصالات محکمی دارند. از استفاده از نشانگرها و برچسب‌ها برای شناسایی سیم‌ها استفاده کنید.
  8. مستندسازی:
    • مشخصات کلید مینیاتوری نصب شده، تغییرات ایجاد شده و نتایج تست را در مستندات سیستم ثبت کنید. این مستندات به عنوان مرجع مفیدی برای آینده خدمت‌رسانی و نگهداری سیستم خواهد بود.
  9. توجه به محل نصب:
    • محل نصب کلید مینیاتوری را با دقت انتخاب کنید. از نصب در محیط‌های خطرناک یا در معرض شرایط محیطی نامناسب خودداری کنید.
  10. توجه به دمای محیط:
    • دماهای محیطی را در نظر بگیرید. اطمینان حاصل کنید که کلید مینیاتوری مورد استفاده، دمای محیط را تحمل می‌کند و در شرایط دمایی مطلوب عمل می‌کند.
  11. توجه به شوک و لرزه:
    • در صورت نصب در محیط‌های با شوک یا لرزه، از کلیدهای مینیاتوری مقاوم در برابر این عوامل استفاده کنید تا دوام و عملکرد آنها تضمین شود.
  12. استفاده از ملزومات متناسب:
    • از ملزومات و تجهیزات متناسب با کلید مینیاتوری استفاده کنید و تنها از قطعات اصلی و تأیید شده توسط سازنده بهره ببرید.

 با رعایت این نکات و مراحل، نصب و استفاده از کلید مینیاتوری به نحوی ایمن و کارآمد خواهد بود.

جمع بندی

در این مطالب، نکات مهم در نصب کلید مینیاتوری زیمنس بررسی شدند. انتخاب صحیح کلید بر اساس جریان مصرفی، نصب در محل مناسب با استفاده از ریل استاندارد، و حفاظت مناسب از کلید در محیط‌های صنعتی به عنوان موارد اساسی مورد توجه قرار گرفت. اهمیت استفاده از محفظه با درجه حفاظتی مناسب برای جلوگیری از ورود گرد و غبار، رطوبت و گازهای شیمیایی نیز برجسته شد.

در مراحل نصب، خاموش کردن برق، جایگزینی کلید قدیمی با کلید جدید، و اتصال سیم‌ها به ترمینال‌های کلید مینیاتوری به تفصیل مورد بررسی قرار گرفت. همچنین، ابزارها و موارد مورد نیاز برای انجام این عملیات نیز مطرح شدند.

در توضیحات بیشتر، به اهمیت انتخاب صحیح کلید مینیاتوری با توجه به جریان نامی، جریان قطع، ولتاژ نامی، و درجه حفاظتی پرداخته شد. همچنین، ساختار داخلی کلید مینیاتوری زیمنس با اصطلاحات فنی شرح داده شد. در خلاصه، کلیدهای مینیاتوری زیمنس با طراحی مدرن، انعطاف پذیری در انتخاب و عملکرد بهینه، به عنوان یکی از ابزارهای اساسی در صنعت برق و الکترونیک صنعتی مورد تأکید قرار گرفت.
