راهنمای نصب کلید حرارتی در مدار تابلو برق

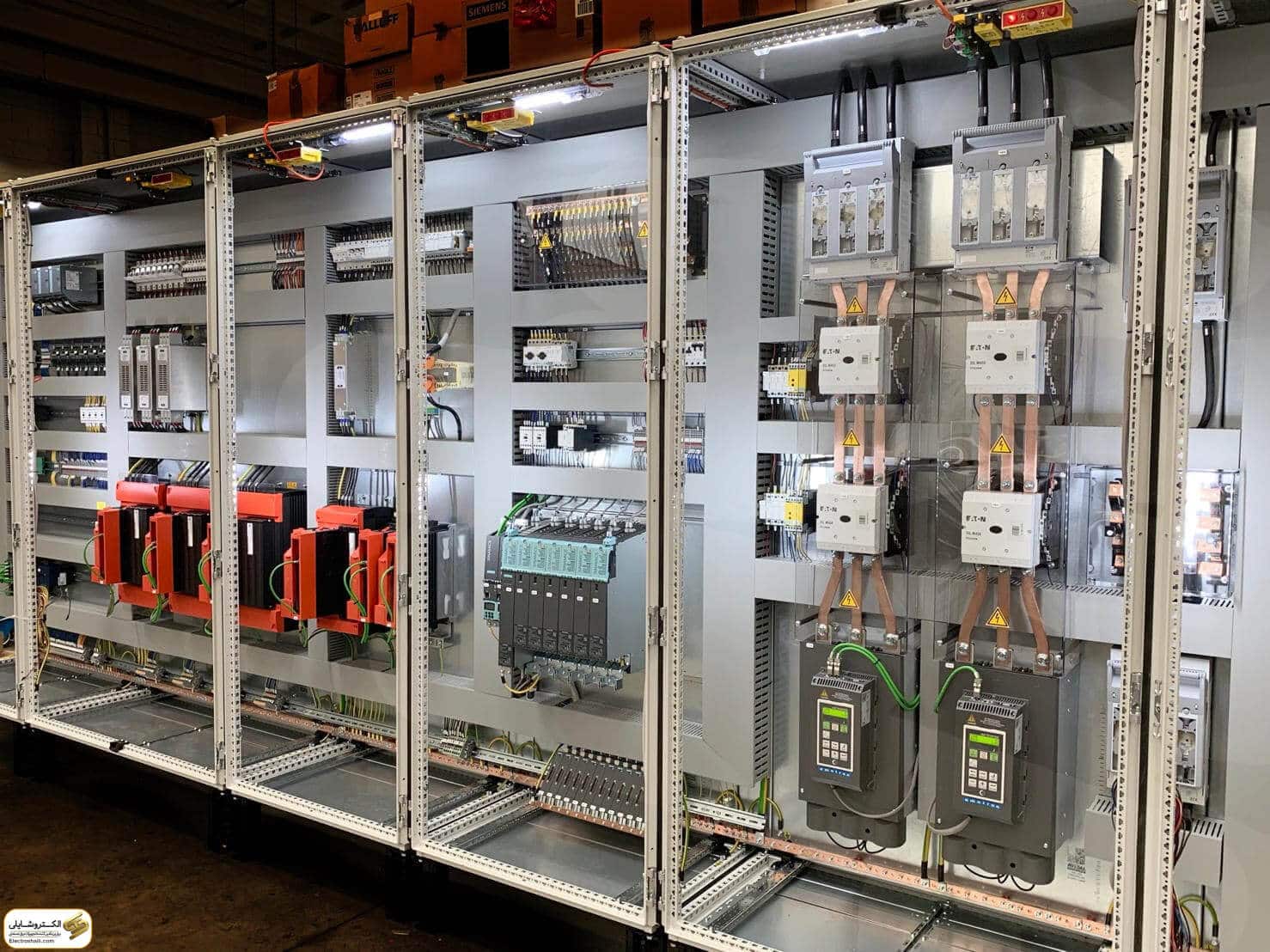

نصب کلید حرارتی در مدار تابلو برق
فهرست مطالب

راهنمای نصب کلید حرارتی در مدار تابلو برق

در دنیای پیشرفته و پیچیده امروزی، امنیت و عملکرد صحیح مدارهای برقی از اهمیت بسزایی برخوردار است. با توجه به پیشرفت تکنولوژی و افزایش نیازهای انرژی، استفاده از مدارهای الکتریکی با توان بالا وجود دارد که نیازمند حفظ ایمنی و عملکرد بهینه هستند. در این مدارها، کنترل و مدیریت جریان‌های بالا و جلوگیری از وقوع حوادث برقی از اهمیت فراوانی برخوردار است.

یکی از ابزارهای حیاتی در این مدارها، کلیدهای حرارتی محافظ (MPCB) می‌باشند. این کلیدها، به عنوان یک پلیس برقی، در صورت افزایش نامتعارف جریان یا دما در مدارها، فرمان ایجاد قطعی اتصال برق را صادر می‌کنند. نصب صحیح و استفاده بهینه از این کلیدها، علاوه بر حفظ ایمنی، به بهبود عملکرد و عمر مفید مدارها کمک می‌کند.

در این مقاله، به بررسی نحوه نصب و استفاده از کلیدهای حرارتی MPCB در مدارهای برق پرداخته می‌شود. با تمرکز بر روی نصب کلیدهای تک فاز و سه فاز حرارتی، مراحل نصب، روش‌های آزمایش، و نکات ایمنی مورد نیاز برای استفاده موثر از این ابزارهای محافظ، مورد بررسی قرار خواهد گرفت. این مقاله به عنوان یک راهنمای کامل، به افراد فنی و متخصصان برق کمک خواهد کرد تا در نصب و استفاده از کلیدهای حرارتی MPCB، به بهترین شکل ممکن عمل کنند.

نصب کلید حرارتی در مدار تابلو برق

تفاوت اصلی در نحوه نصب کلید حرارتی تک فاز و سه فاز از نظر تعداد فازهایی است که این دو نوع کلید محافظتی مدنظر قرار می‌گیرند.

نصب کلید حرارتی تک فاز:در نصب کلید حرارتی تک فاز، فقط یک فاز از مدار برق را نظارت می‌کند. این کلیدها برای مدارهایی که فقط یک فاز برق را مدیریت می‌کنند، مناسب هستند.نصب آنها نسبت به کلیدهای حرارتی سه فاز، ساده‌تر است و از تعداد کمتری اتصال برقی برخوردار است.

نصب کلید حرارتی سه فاز:در نصب کلید حرارتی سه فاز، هر سه فاز از مدار برق را نظارت می‌کند. این کلیدها برای مدارهایی که از ترکیب سه فاز برق برای انتقال انرژی استفاده می‌کنند، ضروری است.نصب آنها نیازمند دقت بیشتری است، زیرا باید تمامی سه فاز برق را به درستی به کلید حرارتی متصل کرد. همچنین، این کلیدها معمولاً بزرگتر و پیچیده‌تر از کلیدهای تک فاز هستند.

راهنمای نصب کلید حرارتی تک فاز

آماده‌سازی:

  • ابتدا مدار برق را قطع کنید و از عدم وجود برق اطمینان حاصل کنید.
  • کلید حرارتی مطابق با مدار برق انتخاب شده و با مشخصات و توان مناسب را برای نصب استفاده کنید.

نصب در محل مورد نظر:

  • محل مناسب برای نصب کلید حرارتی را انتخاب کرده و مکانی را برای آن در نظر بگیرید که به راحتی قابل دسترسی باشد و از هرگونه خطر مکانیکی محافظت شود.
  • با استفاده از پیچ‌ها و مهره‌های مناسب، کلید حرارتی را به مکان انتخاب شده محکم ببندید.

اتصال سیم‌ها:

  • سیم‌های برق را به نقاط اتصال مربوطه روی کلید حرارتی وصل کنید. اطمینان حاصل کنید که هیچ سیمی قرار نیست که به سایر سیم‌ها بچسبد یا قطبیت مناسبی را نداشته باشد.
  • در کلید حرارتی تک فاز، عموماً دو اتصال وجود دارد: یک اتصال برای فاز (Phase) و یک اتصال برای نتر (Neutral)
  • سیم فاز مدار برق را به اتصال فاز کلید حرارتی وصل کنید. این سیم عموماً با رنگ قرمز یا مشابه آن شناخته می‌شود.
  • سیم نتر مدار برق را به اتصال نتر کلید حرارتی وصل کنید. این سیم عموماً با رنگ آبی یا مشابه آن شناخته می‌شود.
  • پس از اتصال سیم‌ها، مطمئن شوید که اتصالات محکم بوده و هیچ گونه تماسی بین سیم‌ها وجود ندارد.
  • اتصالات را با دقت انجام دهید و اطمینان حاصل کنید که همه اتصالات محکم و بدون هیچ گونه انحرافی انجام شده است.

تست و تنظیم:

  • پس از اتصال سیم‌ها، تغذیه برق را فعال کرده و عملکرد کلید حرارتی را تست کنید. اطمینان حاصل کنید که در شرایط عادی، کلید درست عمل می‌کند.
  • اگر کلید حرارتی دارای تنظیماتی برای دما یا جریان است، این تنظیمات را با دقت انجام دهید تا عملکرد مدار برق را بهینه کنید.

نصب پوشش و محافظت:

  • کلید حرارتی را با پوشش و محافظ مناسب بپوشانید تا از خطرات مکانیکی و آلودگی‌ها محافظت شود.
  • اطمینان حاصل کنید که تمامی قسمت‌های حساس و اتصالات به درستی پوشیده شده‌اند تا خطرات احتمالی کاهش یابد.

تست نهایی:

  • عملکرد کلید حرارتی را دوباره تست کنید و اطمینان حاصل کنید که همه چیز به درستی عمل می‌کند.
  • اطمینان حاصل کنید که تمامی اتصالات به درستی انجام شده‌اند و هیچ خطری در اثر نصب کلید حرارتی وجود ندارد.

با اجرای این مراحل با دقت، می‌توانید کلید حرارتی تک فاز را به درستی نصب کرده و از عملکرد صحیح مدار برق خود اطمینان حاصل کنید.

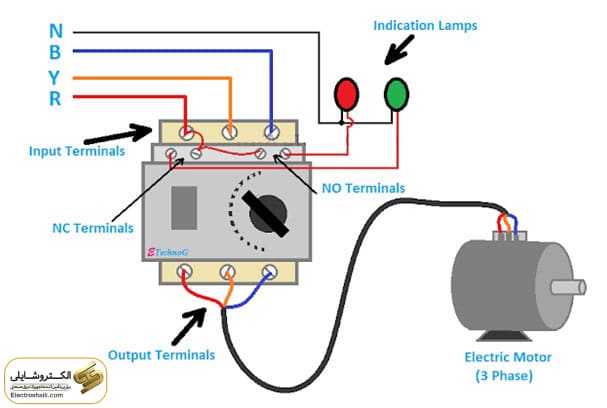

راهنمای نصب کلید حرارتی سه فاز

راهنمای نصب کلید حرارتی سه فاز نیز مانند نصب کلید حرارتی تک فاز، به دقت و اطلاعات کافی نیاز دارد. در ادامه، مراحل نصب کلید حرارتی سه فاز را گام به گام برای شما توضیح می‌دهم:

آماده‌سازی:

  • قبل از هر چیز، اطمینان حاصل کنید که مدار برق قطع شده و از عدم وجود برق مطمئن شوید.
  • مطمئن شوید که کلید حرارتی سه فاز مناسب با مشخصات مدار برق مورد نظر و توان مورد نیاز استفاده شده است.

انتخاب مکان نصب:

  • مکان مناسب برای نصب کلید حرارتی سه فاز را انتخاب کنید. این مکان باید در نزدیکی سیم‌های برق باشد و از هرگونه خطر مکانیکی محافظت شده باشد.
  • مطمئن شوید که کلید حرارتی به گونه‌ای نصب شود که به راحتی قابل دسترسی و تعویض باشد.

اتصال سیم‌ها:

  • سیم‌های برق مدار سه فاز را به نقاط اتصال مربوطه روی کلید حرارتی وصل کنید. اطمینان حاصل کنید که هر یک از سیم‌ها به محل متناسب وصل شده‌اند.
  • در کلید حرارتی سه فاز، عموماً سه اتصال وجود دارد: یک اتصال برای هر یک از فازها (Phase) و یک اتصال برای نتر (Neutral)
  • هر یک از سیم‌های فاز مدار برق را به اتصالهای فاز کلید حرارتی وصل کنید. این سیم‌ها ممکن است با رنگهای قرمز، زرد و سبز (یا سفید) شناخته شوند.
  • سیم نتر مدار برق را به اتصال نتر کلید حرارتی وصل کنید. این سیم عموماً با رنگ آبی یا مشابه آن شناخته می‌شود.
  • پس از اتصال سیم‌ها، اطمینان حاصل کنید که تمامی اتصالات محکم بوده و هیچ گونه تماسی بین سیم‌ها وجود ندارد.

تنظیمات و تست:

  • پس از اتصال سیم‌ها، تغذیه برق را فعال کرده و عملکرد کلید حرارتی سه فاز را تست کنید. اطمینان حاصل کنید که در شرایط عادی، کلید به درستی عمل می‌کند.
  • اگر کلید حرارتی دارای تنظیماتی برای دما یا جریان است، این تنظیمات را با دقت انجام دهید تا بهینه‌سازی عملکرد مدار برق را تضمین کنید.

نصب پوشش و محافظت:

  • کلید حرارتی را با پوشش و محافظ مناسب بپوشانید تا از خطرات مکانیکی و آلودگی‌ها محافظت شود.
  • مطمئن شوید که تمامی قسمت‌های حساس و اتصالات به درستی پوشیده شده‌اند تا خطرات احتمالی کاهش یابد.

تست نهایی:

  • عملکرد کلید حرارتی سه فاز را دوباره تست کنید و اطمینان حاصل کنید که همه چیز به درستی عمل می‌کند.
  • اطمینان حاصل کنید که تمامی اتصالات به درستی انجام شده‌اند و هیچ خطری در اثر نصب کلید حرارتی وجود ندارد.

نحوه استفاده از کلید حرارتی سه فاز برای مدارهای تک فازی

همانطور که اکثر کلید حرارتی موجود در بازار ما از نوع سه فاز هستند، اما می‌توان آنها را برای مدارهای تک فازی نیز به کار برد. این کار امکانپذیر است زیرا بسیاری از موتورها و دستگاه‌های الکتریکی از نوع تک فاز برای عملکرد خود استفاده می‌کنند.

نصب کلید حرارتی در مدار تابلو برق

برای استفاده از کلید حرارتی سه فاز برای مدارهای تک فازی، می‌توانید به شکل زیر عمل کنید:

  • ابتدا، فاز ورودی را به اولین ترمینال قدرت از سمت چپ (L1) وصل کنید. این فاز معمولاً با رنگ قرمز یا زرد شناخته می‌شود.
  • سپس، نول ورودی را به سومین ترمینال قدرت از سمت چپ (L1) متصل کنید. این نول معمولاً با رنگ آبی یا مشابه آن شناخته می‌شود.
  • در مرحله بعد، یک سیم را از سومین ترمینال خروجی از سمت چپ (T3) کلید حرارتی به ورودی ترمینال دوم کلید وصل کنید. این عمل به منظور ایجاد یک مسیر برق اضافی است که بین ترمینال های کلید وجود دارد.
  • در نهایت، خروجی‌های اول و دوم کلید را به موتور مورد نظر متصل کنید. این اتصالات می‌توانند با استفاده از پیچ‌های فیشر یا اتصالات مشابه انجام شوند.

با این روش، می‌توانید از کلید حرارتی سه فاز برای کنترل موتورها و دستگاه‌های تک فازی استفاده کنید و عملکرد آنها را به درستی مدیریت کنید. این روش به شما این امکان را می‌دهد که از تجهیزات موجود در بازار بهره ببرید و نیاز به تهیه کلیدهای حرارتی جدید برای مدارهای تک فازی نداشته باشید.

جمع بندی

با توجه به مطالب مطرح شده در مقاله درباره راهنمای نصب کلید حرارتی در مدار تابلو برق، به نتیجه‌گیری‌های زیر می‌رسیم:

کلید حرارتی یکی از عناصر اساسی در مدارهای برق است که به منظور حفاظت از دستگاه‌ها و تجهیزات الکتریکی در برابر افزایش دما و جریان ناشی از عیب‌های مختلف طراحی شده است.

نصب کلید حرارتی نیازمند دقت و دانش فنی است تا عملکرد صحیح و ایمنی مدار برق تضمین شود.

در مدارهای تک فازی، امکان استفاده از کلید حرارتی سه فاز وجود دارد که با اتصال فاز و نول به ترمینال‌های مشخص شده و ایجاد مسیر برق اضافی برای خروجی می‌توان مدار تک فازی را کنترل کرد.

استفاده از کلید حرارتی سه فاز برای مدارهای تک فازی، علاوه بر اینکه نیاز به تهیه کلیدهای حرارتی جدید را از بین می‌برد، امکان ایجاد یک سیستم کنترلی انعطاف‌پذیر و کاهش هزینه‌های نصب و نگهداری را فراهم می‌کند.

برای انجام نصب کلید حرارتی، ابتدا باید مدار برق را قطع کرده و از عدم وجود برق اطمینان حاصل شود، سپس با دقت سیم‌های مربوطه را به ترمینال‌های کلید حرارتی متصل کرده و تنظیمات لازم را انجام داد.

به طور کلی، نصب کلید حرارتی در مدار تابلو برق از اهمیت بسیاری برخوردار است و با رعایت نکات فنی و ایمنی می‌توان بهره‌وری و ایمنی مدار برق را بهبود بخشید.
