کنتاکتور در سیستم‌های اضطراری (ژنراتور و ATS) چه نقشی دارد؟

در دنیای امروز که وابستگی به انرژی الکتریکی به بالاترین سطح خود رسیده است، سیستم‌های برق اضطراری نقش حیاتی در تداوم فعالیت مراکز حساس مانند بیمارستان‌ها، دیتاسنترها، صنایع، ساختمان‌های هوشمند و مراکز تجاری دارند.
در قلب این سیستم‌ها، تجهیزی الکتریکی وجود دارد که شاید در نگاه اول ساده به نظر برسد، اما نقشی بسیار حیاتی و تعیین‌کننده دارد: کنتاکتور.
کنتاکتور در سیستم‌های اضطراری (ژنراتور و ATS) وظیفه قطع، وصل و هدایت ایمن جریان برق را بر عهده دارد و بدون عملکرد صحیح آن، عملاً انتقال برق از منبع اصلی به منبع پشتیبان امکان‌پذیر نخواهد بود.
در این مقاله به‌صورت جامع، کاربردی و توضیحی به بررسی نقش کنتاکتور در سیستم‌های اضطراری می‌پردازیم.

سیستم برق اضطراری چیست و چرا اهمیت دارد؟

سیستم برق اضطراری مجموعه‌ای از تجهیزات الکتریکی است که در زمان قطع برق شبکه، وظیفه تأمین انرژی الکتریکی را بر عهده می‌گیرد.
این سیستم معمولاً از اجزای زیر تشکیل می‌شود:

• ژنراتور برق
• تابلو ATS
• کنتاکتورها
• رله‌ها و تجهیزات کنترلی
• سیستم مانیتورینگ و حفاظت

هدف اصلی این سیستم، جلوگیری از خاموشی، حفظ ایمنی و جلوگیری از خسارات مالی و جانی است.
در این میان، کنتاکتور نقش واسطه‌ای حیاتی میان منابع مختلف برق ایفا می‌کند.

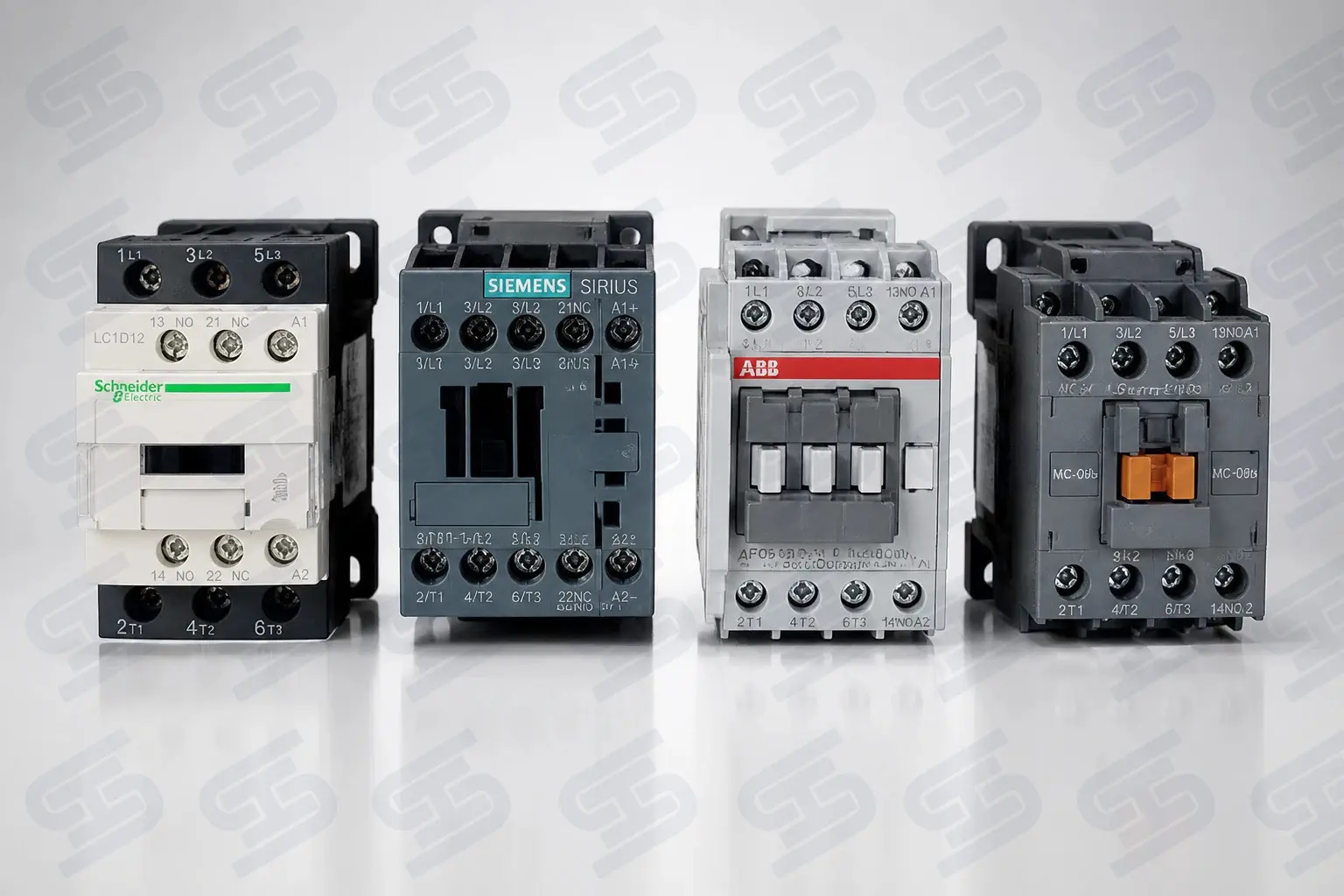

کنتاکتور چیست؟

کنتاکتور یک کلید الکترومغناطیسی قدرت است که برای قطع و وصل جریان‌های بالا در مدارهای الکتریکی استفاده می‌شود.
برخلاف کلیدهای معمولی، کنتاکتور برای کار مداوم، قطع و وصل‌های مکرر و جریان‌های بالا طراحی شده است.

در سیستم‌های اضطراری، کنتاکتور معمولاً برای موارد زیر به کار می‌رود:

• اتصال بار به برق شهر
• انتقال بار به ژنراتور
• جلوگیری از اتصال همزمان دو منبع برق
• مدیریت ایمن تغییر منبع تغذیه

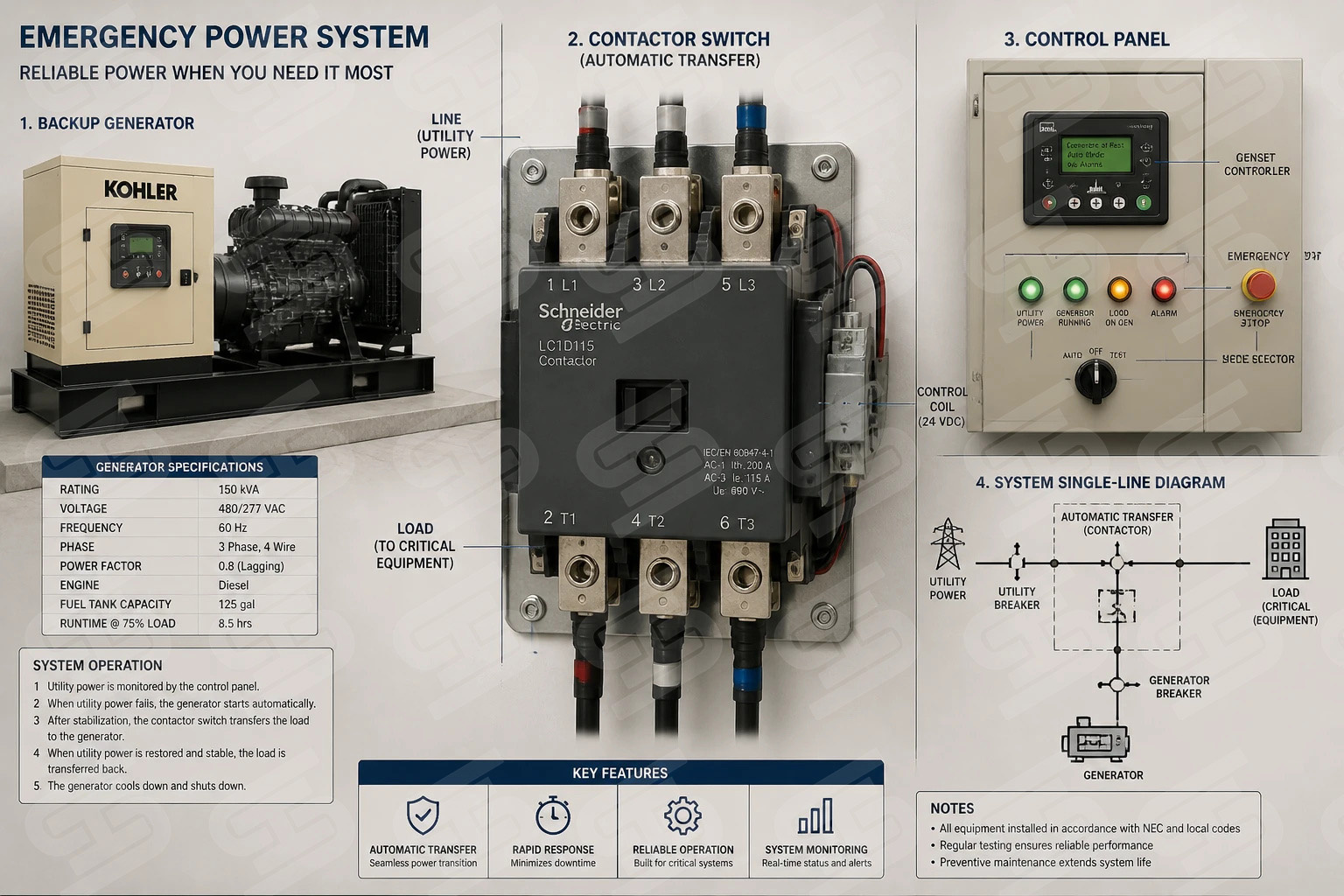

نقش کنتاکتور در سیستم‌های اضطراری (ژنراتور و ATS)

۱. قطع و وصل خودکار منبع برق

اصلی‌ترین نقش کنتاکتور در سیستم‌های اضطراری، قطع و وصل خودکار جریان برق بین منبع اصلی (برق شهر) و منبع پشتیبان (ژنراتور) است.
این فرآیند باید بدون دخالت انسانی و در کوتاه‌ترین زمان ممکن انجام شود.

۲. جلوگیری از اتصال همزمان برق شهر و ژنراتور

یکی از خطرناک‌ترین شرایط در سیستم‌های برق اضطراری، برقدار شدن همزمان ژنراتور و شبکه برق است.
کنتاکتور با کمک اینترلاک مکانیکی یا الکتریکی، تضمین می‌کند که تنها یکی از منابع در هر لحظه به بار متصل باشد.

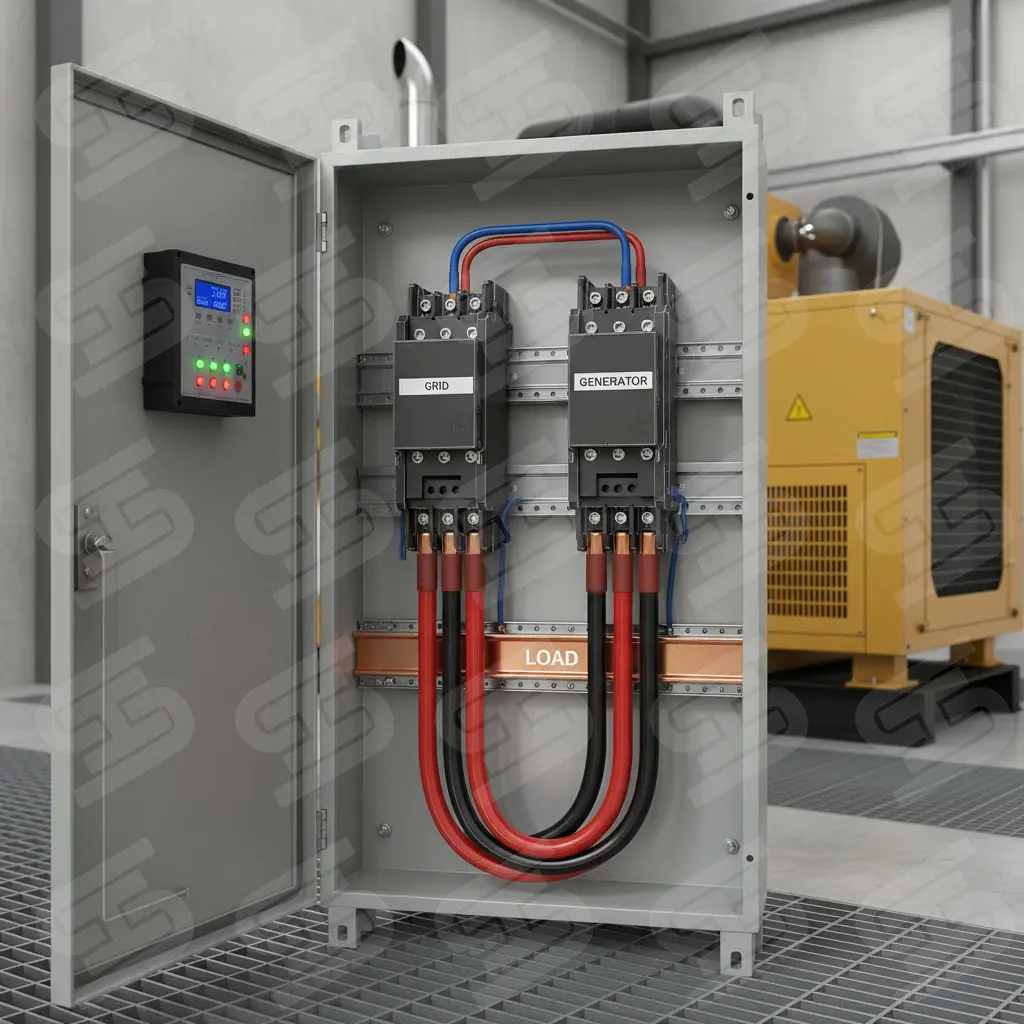

۳. همکاری مستقیم با تابلو ATS

تابلو ATS یا Automatic Transfer Switch، مغز متفکر سیستم اضطراری است.
اما اجرای فرمان‌های ATS بدون وجود کنتاکتور ممکن نیست.
در واقع:

• ATS فرمان می‌دهد
• کنتاکتور اجرا می‌کند

به همین دلیل انتخاب کنتاکتور مناسب، تأثیر مستقیمی بر عملکرد صحیح ATS دارد.

عملکرد کنتاکتور در سناریوی قطع برق

برای درک بهتر نقش کنتاکتور در سیستم‌های اضطراری، عملکرد آن را در یک سناریوی واقعی بررسی می‌کنیم:

1. برق شهر قطع می‌شود.
2. ATS افت ولتاژ را تشخیص می‌دهد.
3. فرمان قطع کنتاکتور برق شهر صادر می‌شود.
4. ژنراتور استارت می‌خورد.
5. پس از رسیدن ژنراتور به ولتاژ و فرکانس مناسب، ATS فرمان وصل کنتاکتور ژنراتور را صادر می‌کند.
6. بار به ژنراتور منتقل می‌شود.

در بازگشت برق شهر نیز همین فرآیند به‌صورت معکوس انجام می‌شود.

انواع کنتاکتور در سیستم‌های اضطراری

کنتاکتور AC

این نوع کنتاکتور برای قطع و وصل جریان متناوب استفاده می‌شود و رایج‌ترین نوع در سیستم‌های ژنراتور و ATS است.

کنتاکتور قدرت (Heavy Duty)

در سیستم‌های اضطراری به دلیل جریان‌های بالا، معمولاً از کنتاکتورهای قدرت با کلاس کاری بالا استفاده می‌شود که توان تحمل بارهای سنگین و راه‌اندازی موتور را دارند.

کنتاکتور با بوبین DC یا AC

بسته به طراحی تابلو ATS، ممکن است بوبین کنتاکتور از نوع AC یا DC انتخاب شود که این موضوع بر مصرف انرژی و پایداری عملکرد تأثیر دارد.

اهمیت کیفیت کنتاکتور در سیستم برق اضطراری

در سیستم‌های اضطراری، خرابی کنتاکتور می‌تواند پیامدهای جدی داشته باشد، از جمله:

• عدم انتقال برق در زمان قطع شبکه
• خاموشی تجهیزات حیاتی
• آسیب به ژنراتور یا مصرف‌کننده‌ها
• ایجاد خطرات ایمنی و آتش‌سوزی

به همین دلیل، استفاده از کنتاکتورهای صنعتی با برند معتبر، کلاس کاری مناسب و استانداردهای بین‌المللی اهمیت بسیار بالایی دارد.

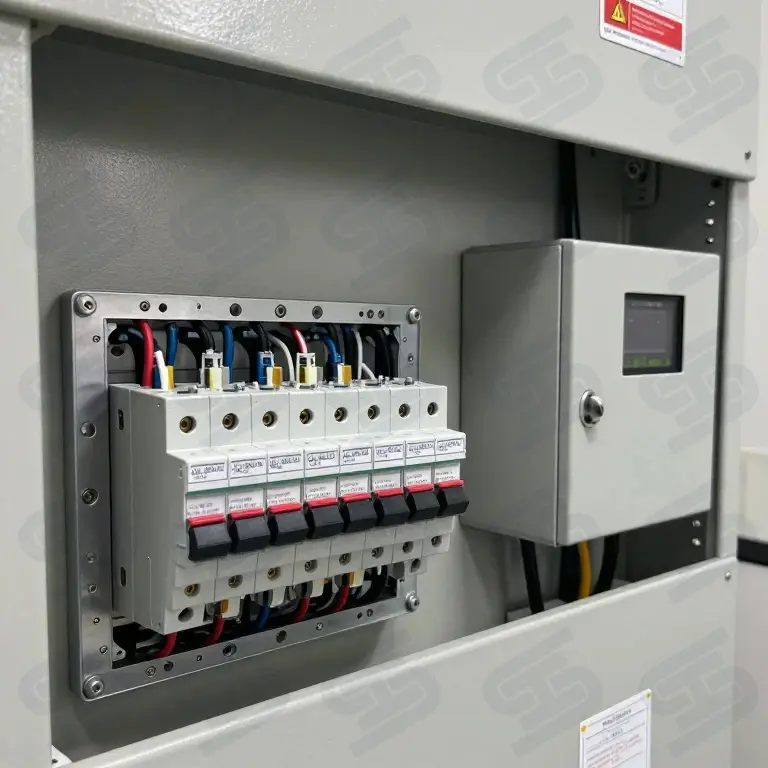

تفاوت کنتاکتور و کلید اتوماتیک در سیستم اضطراری

گاهی این سوال مطرح می‌شود که چرا به‌جای کنتاکتور از کلید اتوماتیک استفاده نمی‌شود.
پاسخ این است که:

• کنتاکتور برای قطع و وصل مکرر و سریع مناسب‌تر است.
• کلید اتوماتیک بیشتر نقش حفاظتی دارد.
• در بسیاری از تابلوهای ATS، ترکیب هر دو استفاده می‌شود.

نکات مهم در انتخاب کنتاکتور برای ژنراتور و ATS

انتخاب کنتاکتور در سیستم‌های اضطراری باید بر اساس محاسبات دقیق انجام شود.
موارد زیر از مهم‌ترین فاکتورها هستند:

• جریان نامی بار
• توان ژنراتور
• نوع بار (مقاومتی، موتوری، القایی)
• تعداد دفعات قطع و وصل
• شرایط محیطی (دما، رطوبت)
• قابلیت اینترلاک با کنتاکتور دیگر

عدم توجه به این موارد می‌تواند باعث کاهش عمر مفید سیستم شود.

جمع‌بندی

کنتاکتور در سیستم‌های اضطراری (ژنراتور و ATS) یکی از حیاتی‌ترین اجزای سیستم برق پشتیبان است که نقش مستقیم در ایمنی، پایداری و عملکرد صحیح سیستم دارد.
بدون انتخاب درست و نصب اصولی کنتاکتور، حتی بهترین ژنراتور و پیشرفته‌ترین ATS نیز کارایی لازم را نخواهند داشت.
اگر سیستم برق اضطراری را قلب تپنده یک مجموعه بدانیم، کنتاکتور بدون شک یکی از حیاتی‌ترین شریان‌های آن است.

سوالات متداول (FAQ)

کنتاکتور در سیستم‌های اضطراری (ژنراتور و ATS) چه وظیفه‌ای دارد؟

کنتاکتور وظیفه قطع و وصل ایمن برق بین منبع اصلی و منبع پشتیبان را بر عهده دارد و مانع از اتصال همزمان آن‌ها می‌شود.

آیا بدون کنتاکتور می‌توان سیستم ATS داشت؟

خیر. ATS بدون کنتاکتور تنها یک واحد کنترلی است و قابلیت انتقال واقعی بار را نخواهد داشت.

چه تفاوتی بین کنتاکتور ژنراتور و کنتاکتور معمولی وجود دارد؟

کنتاکتورهای مخصوص سیستم اضطراری معمولاً جریان نامی بالاتر، دوام بیشتر و قابلیت اینترلاک دارند.

خرابی کنتاکتور چه علائمی دارد؟

قطع نشدن برق شهر، وصل نشدن ژنراتور، صدای غیرعادی، داغ شدن بیش از حد و جرقه از علائم رایج خرابی هستند.

بهترین برند کنتاکتور برای سیستم اضطراری کدام است؟

برندهای صنعتی معتبر مانند Schneider، Siemens، ABB و LS معمولاً گزینه‌های قابل اعتمادی هستند.
