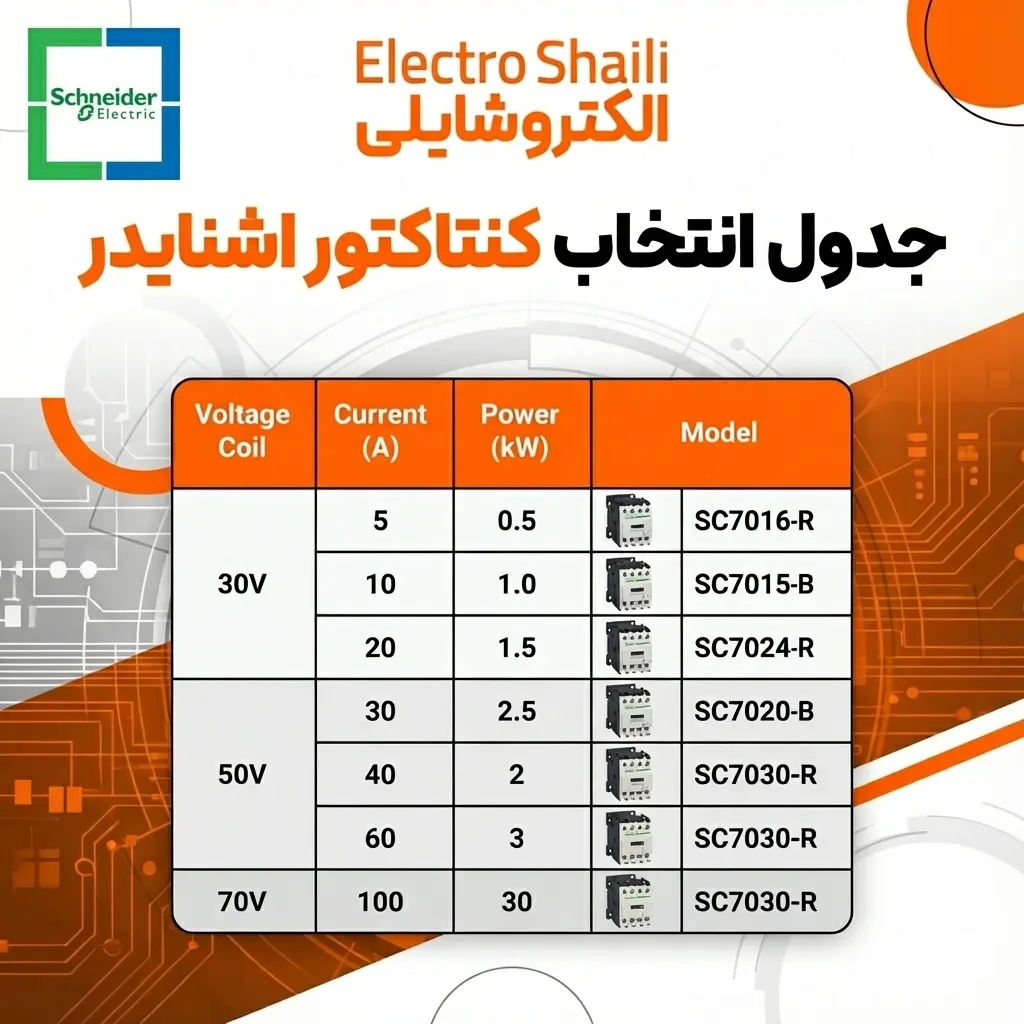

اگر بهدنبال یک مرجع دقیق، علمی و کاربردی برای انتخاب کنتاکتور مناسب هستید، جدول کنتاکتور اشنایدر یکی از مهمترین ابزارهایی است که میتواند فرآیند طراحی تابلو برق و انتخاب تجهیزات را بهشکل قابلتوجهی سادهتر و دقیقتر کند. کنتاکتورهای اشنایدر الکتریک به دلیل تنوع سریها، کیفیت ساخت بالا و انطباق با استانداردهای بینالمللی، در بسیاری از پروژههای صنعتی و ساختمانی مورد استفاده قرار میگیرند. با این حال، انتخاب نادرست کنتاکتور میتواند باعث کاهش عمر موتور، افزایش تلفات و حتی بروز خطاهای جدی در شبکه برق شود.
جدول انتخاب کنتاکتور اشنایدر سری TeSys D
سری TeSys D پرکاربردترین سری کنتاکتور اشنایدر محسوب میشود و بیشترین سهم را در جداول انتخاب دارد. در جدول کنتاکتور اشنایدر مربوط به این سری، ارتباط دقیقی بین جریان نامی کنتاکتور و توان موتور برقرار شده است.
برای مثال، در یک جدول استاندارد، کنتاکتور 25 آمپر سری TeSys D برای موتورهای سهفاز 11 کیلووات در ولتاژ 400 ولت مناسب در نظر گرفته میشود. این نوع تطبیق باعث میشود طراح بدون محاسبات پیچیده، انتخابی ایمن و اصولی داشته باشد.
جدول انتخاب کنتاکتور اشنایدر سری TeSys D (AC-3)
| جریان نامی (A) | توان موتور 400V (kW) | جریان موتور (A) | کلاس کاری | کد رایج اشنایدر |
|---|---|---|---|---|
| 9A | 4 kW | 8.2A | AC-3 | LC1D09 |
| 12A | 5.5 kW | 11A | AC-3 | LC1D12 |
| 18A | 7.5 kW | 15A | AC-3 | LC1D18 |
| 25A | 11 kW | 22A | AC-3 | LC1D25 |
| 32A | 15 kW | 30A | AC-3 | LC1D32 |
| 40A | 18.5 kW | 37A | AC-3 | LC1D40 |
| 50A | 22 kW | 45A | AC-3 | LC1D50 |
| 65A | 30 kW | 60A | AC-3 | LC1D65 |
| 80A | 37 kW | 75A | AC-3 | LC1D80 |
| 95A | 45 kW | 90A | AC-3 | LC1D95 |
| 115A | 55 kW | 110A | AC-3 | LC1D115 |
| 150A | 75 kW | 150A | AC-3 | LC1D150 |
جدول انتخاب کنتاکتور اشنایدر سری TeSys F
در پروژههای صنعتی سنگین، استفاده از جدول کنتاکتور اشنایدر سری TeSys F اهمیت ویژهای دارد. این سری برای جریانهای بالا و بارهای مداوم طراحی شده و جداول مربوط به آن معمولاً توانهای بالاتر موتور را پوشش میدهند.
در این جداول، علاوه بر توان موتور، نوع کاربری و شرایط کاری نیز بهصورت غیرمستقیم لحاظ شده است. انتخاب کنتاکتور از این جدول برای صنایعی مانند فولاد، سیمان و نیروگاهها، باعث افزایش پایداری سیستم و کاهش ریسک خرابی میشود.
جدول انتخاب کنتاکتور اشنایدر سری TeSys D (AC-3)
| جریان نامی (A) | توان موتور 400V (kW) | جریان موتور (A) | کلاس کاری | کد رایج اشنایدر |
|---|---|---|---|---|
| 9A | 4 kW | 8.2A | AC-3 | LC1D09 |
| 12A | 5.5 kW | 11A | AC-3 | LC1D12 |
| 18A | 7.5 kW | 15A | AC-3 | LC1D18 |
| 25A | 11 kW | 22A | AC-3 | LC1D25 |
| 32A | 15 kW | 30A | AC-3 | LC1D32 |
| 40A | 18.5 kW | 37A | AC-3 | LC1D40 |
| 50A | 22 kW | 45A | AC-3 | LC1D50 |
| 65A | 30 kW | 60A | AC-3 | LC1D65 |
| 80A | 37 kW | 75A | AC-3 | LC1D80 |
| 95A | 45 kW | 90A | AC-3 | LC1D95 |
| 115A | 55 kW | 110A | AC-3 | LC1D115 |
| 150A | 75 kW | 150A | AC-3 | LC1D150 |
سری TeSys G اشنایدر الکتریک
نسل جدید کنتاکتورهای فشرده با تکنولوژی بوبین هوشمند
| جریان نامی (A) | توان موتور (kW) | مزیت اصلی | کاربرد پیشنهادی |
|---|---|---|---|
| 9–18A | 4 تا 7.5 kW | ابعاد بسیار کوچک | تابلوهای کمحجم |
| 25–32A | 11 تا 15 kW | مصرف بوبین کمتر | پروژههای مدرن BMS |
| 40–65A | 18.5 تا 30 kW | راندمان انرژی بالا | تابلوهای صنعتی فشرده |
اشتباهات رایج در استفاده از جدول کنتاکتور اشنایدر
یکی از رایجترین اشتباهات، انتخاب کنتاکتور صرفاً بر اساس جریان نامی درجشده روی بدنه است. در حالی که جدول کنتاکتور اشنایدر نشان میدهد این جریان باید در چه کلاس کاری و چه شرایطی تفسیر شود.
اشتباه دیگر، نادیده گرفتن شرایط محیطی مانند دمای بالا یا تعداد دفعات قطع و وصل است. در چنین شرایطی، حتی اگر انتخاب بر اساس جدول انجام شود، ممکن است نیاز به یک رنج بالاتر از کنتاکتور وجود داشته باشد.
