کموتاتور چیست؟ نحوه عملکرد و ساختار

صفر تا صد کموتاتور

کموتاتور، به عنوان یک قطعه اساسی در دستگاه‌های الکتریکی، نقش حیاتی و بنیادی در عملکرد صحیح آن‌ها دارد. این قطعه پیچیده و مهم، انتقال انرژی الکتریکی را بین بخش‌های ثابت و متحرک دستگاه‌های الکتریکی مانند موتورها و ژنراتورها فراهم می‌کند. با این حال، علیرغم اهمیت آن، کموتاتور اغلب در ظاهر فنی دستگاه‌ها مورد توجه نمی‌باشد.

در این مقاله، به بررسی چگونگی عملکرد، ساختار، انواع و کاربردهای کموتاتور می‌پردازیم. همچنین، مزایا و معایب این قطعه را بررسی و برخی از برندهای برتر این صنعت را معرفی خواهیم کرد.

این بررسی به ما کمک می‌کند تا اهمیت و نقش کموتاتور در عملکرد صحیح دستگاه‌های الکتریکی و اهمیت پژوهش و توسعه در این زمینه را بیشتر درک کنیم.

تعریف کموتاتور

کموتاتور(commutator)، یکی از قطعات اساسی در صنعت برق است که در دستگاه‌های الکتریکی دوار مانند موتورها و ژنراتورها استفاده می‌شود. این قطعه از اهمیت بسیاری برخوردار است زیرا وظیفه انتقال جریان الکتریکی بین بخش‌های ثابت و متحرک دستگاه را بر عهده دارد. کموتاتور عمدتاً در موتورهای جریان مستقیم (DC) مانند موتورها و ژنراتورها مورد استفاده قرار می‌گیرد.

وظیفه اصلی کموتاتور، معکوس کردن جهت جریان در سیم‌پیچ‌های دستگاه‌های الکتریکی است، که این امر باعث تولید چرخش مداوم در یک جهت مشخص در موتورها می‌شود و جریان متناوب (AC) را به جریان مستقیم (DC) در ژنراتورها تبدیل می‌کند. این قطعه شامل یک سری از قطعات مسی است که به انتهای سیم‌پیچ‌های آرمیچر متصل شده و از یکدیگر عایق شده و در اطراف محور قرار گرفته‌اند. برس‌های کربن، که از گرافیت ساخته شده‌اند، فشار را بر روی این قطعات اعمال می‌کنند تا تماس الکتریکی برقرار شود.

کموتاتورها به عنوان بخشی اساسی از موتورها و ژنراتورها، از اهمیت بسزایی برخوردارند و به وسیله تغییر جهت جریان، انرژی الکتریکی را به انرژی مکانیکی (در موتورها) یا به انرژی الکتریکی مستقیم (در ژنراتورها) تبدیل می‌کنند. این قطعه به صورت دوره‌ای اتصالات خود را به برس‌ها تغییر می‌دهد و جریان عبوری از سیم‌پیچ‌های آرمیچر را معکوس می‌کند.

نحوه عملکرد کموتاتور

نحوه عملکرد کموتاتورها در موتورها و ژنراتورهای الکتریکی بسیار حیاتی است. این قطعه، با تغییر جهت جریان الکتریکی در داخل سیم‌پیچ‌های آرمیچر، وظیفه اصلی خود را انجام می‌دهد. هنگامی که روتور یا آرمیچر موتور یا ژنراتور در حال چرخش است، کموتاتور نیز به طور همزمان می‌چرخد تا اطمینان حاصل شود که جریان الکتریکی همواره در جهت مورد نیاز جریان دارد. این فرآیند امکان فعالیت مداوم موتورها و ژنراتورها را فراهم می‌کند، زیرا جریان الکتریکی باید همواره در جهت مشخص شده جریان یابد تا به خوبی عمل کنند. از طریق کموتاتور، جریان الکتریکی به صورت متناوب (AC) که در سیم‌پیچ‌های آرمیچر القا می‌شود، به جریان مستقیم (DC) تبدیل می‌شود. این فرآیند باعث ایجاد یک جریان یک‌طرفه در موتورها و ژنراتورها می‌شود که برای عملکرد صحیح آنها ضروری است.

کاربردهای کموتاتور

کموتاتورها، ابزاری اساسی در صنعت برق هستند و در انواع مختلف موتورها و ژنراتورها جایگاه دارند. برخی از کاربردهای اصلی آنها عبارتند از:

1. صنعتی:
   • ابزارهای برقی: مته‌ها، اره‌ها و ابزارهای برقی دیگر از کموتاتورها برای عملکرد بهینه و مصرف انرژی بهره می‌برند.
   • دمنده‌ها و پمپ‌ها: در دمنده‌ها و پمپ‌ها، کموتاتورها به عنوان عنصری اساسی برای کنترل دقیق و مداوم جریان هوا یا مایعات استفاده می‌شوند.
   • سیستم‌های نوار نقاله: برای حرکت روان و مداوم مواد در سیستم‌های نوار نقاله، از کموتاتورها استفاده می‌شود.
2. حمل و نقل:
   • وسایل نقلیه الکتریکی: کموتاتورها در خودروها و وسایل نقلیه الکتریکی دیگر برای تبدیل انرژی AC به DC و تغذیه موتورها استفاده می‌شوند.
   • موتورهای کششی قطار: در سیستم‌های حمل و نقل ریلی، کموتاتورها به منظور تبدیل انرژی AC به DC برای موتورهای کششی استفاده می‌شوند.
3. خانه:
   • لوازم خانگی: میکسرها، فن‌ها، ماشین‌لباس‌شویی و دیگر لوازم خانگی از کموتاتورها برای کنترل دقیق و مصرف بهینه انرژی استفاده می‌کنند.
   • دستگاه‌های الکترونیک مصرفی: در دستگاه‌هایی مانند فن‌ها، مخلوط‌کن‌ها و درایوهای دیسک سخت، کموتاتورها به دلیل اندازه کوچک و عملکرد بهینه مورد استفاده قرار می‌گیرند.
4. کاربردهای جهانی:
   • موتورهای یونیورسال: این موتورها می‌توانند با هر دو منبع تغذیه AC و DC کار کنند و از کموتاتورها برای تبدیل انرژی AC به DC در داخل موتور استفاده می‌کنند.

همچنین، در زمینه‌های دیگر نیز از کموتاتورها به عنوان عنصر اساسی برای تبدیل انرژی و کنترل جریان الکتریکی استفاده می‌شود، که این کاربردها به توسعه و پیشرفت صنعت برق و الکترونیک کمک می‌کند.

ساختار کموتاتور

بخش‌های کموتاتور:  این بخش‌ها معمولاً از مس یا آلیاژ مس ساخته می‌شوند و برای ایجاد ارتباط الکتریکی با برس‌ها استفاده می‌شوند. هر بخش مربوط به یک سیم‌پیچ آرمیچر است.

برس‌ها:  برس‌های کربنی بر روی بخش‌های کموتاتور قرار می‌گیرند و تماس الکتریکی لازم برای انتقال جریان الکتریکی از کموتاتور به روتور را فراهم می‌کنند.

مواد عایق:  مواد عایق مانند میکا یا رزین‌های فنلی برای جداسازی و عایق‌بندی بخش‌های کموتاتور از یکدیگر استفاده می‌شوند. این اجزا از اتصال کوتاه بین بخش‌های مختلف جلوگیری می‌کنند.

شکل دم کبوتر:  این قطعه‌ها بر روی لبه‌ها یا زیر هر بخش از کموتاتور بر روی شفت نصب می‌شوند. این طراحی اطمینان می‌دهد که کموتاتور در طول کار به طور محکم در جای خود باقی می‌ماند و از روی شفت جدا نمی‌شود.

همه این اجزا با هم تعامل می‌کنند تا کموتاتور بتواند جریان الکتریکی را به صورت مداوم و با جهت مشخصی تغییر دهد، که این وظیفه اصلی کموتاتور در موتورها و ژنراتورهای DC است.

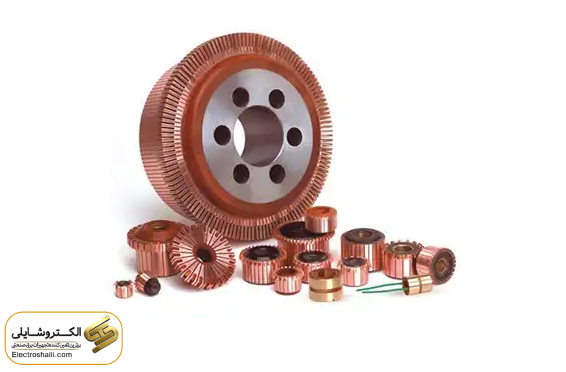

انواع کموتاتور

در صنعت برق، کموتاتورها از نظر ساختاری و کاربردی متنوعی دارند. به طور کلی، انواع کموتاتورها عبارتند از:

1. کموتاتورهای قالبی یکبار مصرف: این نوع کموتاتورها معمولاً در موتورهای DC کوچکتر استفاده می‌شوند. زمانی که کموتاتور آسیب می‌بیند، باید به طور کامل تعویض شود.
2. کموتاتورهای قابل شارژ مجدد: در ماشین‌های صنعتی بزرگتر، جایگزینی بخش‌های آسیب‌دیده جداگانه مقرون به صرفه است. این نوع کموتاتورها قابلیت تعویض بخش‌های آسیب‌دیده را دارند.
3. کموتاتورهای آزمایشگاهی: برای آزمایش‌های الکتریکی در آزمایشگاه‌ها و تحقیقات علمی استفاده می‌شوند. آنها به عنوان کلیدهای ساده رو به جلو-خاموش-معکوس برای آزمایش‌های الکتریکی استفاده می‌شوند.
4. کموتاتورهای صنعتی: این نوع کموتاتورها در موتورهای DC صنعتی و ژنراتورهای DC استفاده می‌شوند، از جمله در ماشین‌های صنعتی، لیفتراک‌ها، و ماشین‌آلات صنعتی.

هر یک از این انواع کموتاتورها دارای مزایا و محدودیت‌های خاصی هستند که باید با توجه به نیاز و محیط کاربرد در نظر گرفته شوند.

مزایا و معایب کموتاتور

مزایا:
قابلیت کنترل سرعت:  کموتاتورها به راحتی قابل کنترل هستند و می‌توانند سرعت موتور را به دقت بالا تغییر دهند، که این یک مزیت بزرگ برای کاربردهایی مانند رباتیک و صنایع دقیق است.

عملکرد بالا در سرعت‌های پایین:  در مقایسه با موتورهای سری، کموتاتورها در سرعت‌های پایین عملکرد بهتری دارند.

بدون نیاز به کاربست مجدد قدرت:  کموتاتورها بدون نیاز به سیستم‌های خاصی مانند کمپرسورهای جریان مستقیم، می‌توانند در هر جهت به صورت مستقل حرکت کنند.

حفظ موقعیت:  با استفاده از بازخورد موقعیت، کموتاتورها می‌توانند موقعیت دقیق را حفظ کنند، که برای برخی برنامه‌های حرکتی بسیار حیاتی است.

کارایی بالا:  در برخی از برنامه‌های کاربردی، مانند درایوهای باتری، کموتاتورها به دلیل کارایی بالا و ضریب تبدیل بالا بسیار مورد توجه هستند.

کاهش ارتعاش و نویز:  برخلاف برخی از موتورهای دیگر، کموتاتورها ارتعاش و نویز کمتری دارند، که برای برخی برنامه‌هایی که نیاز به عملکرد صامت دارند مهم است.

طول عمر طولانی:  با توجه به طراحی ساده‌تر و کمترین استفاده از قطعات متحرک، کموتاتورها معمولاً دارای طول عمر طولانی‌تری هستند.

نیاز به نگهداری کم:  به دلیل طراحی ساده و کمترین قطعات متحرک، نیاز به نگهداری و تعمیرات کمتری دارند.

معایب:

هزینه بالا:  کموتاتورها معمولاً هزینه بالایی دارند، به خصوص در مقایسه با موتورهای AC ساده.

پیچیدگی الکترونیکی:  استفاده از الکترونیک برای کنترل سرعت و جهت در کموتاتورها می‌تواند سیستم را پیچیده کند و باعث افزایش هزینه شود.

آلودگی الکترومغناطیسی:  در برخی از موارد، کموتاتورها ممکن است به دلیل جریان‌های الکترومغناطیسی، به دیگر دستگاه‌ها نویز و اختلال ایجاد کنند.

وزن و حجم:  برخلاف برخی موتورهای AC، کموتاتورها ممکن است به دلیل سیستم‌های کنترلی پیچیده، وزن و حجم بیشتری داشته باشند.

سیستم بازخورد پیچیده:  استفاده از سیستم‌های بازخورد برای کنترل دقیق سرعت و موقعیت می‌تواند سیستم را پیچیده کند و باعث افزایش هزینه شود.

محدودیت در سرعت بالا:  در مقایسه با موتورهای سری، کموتاتورها ممکن است محدودیت‌هایی در سرعت بالا داشته باشند.

برترین برندهای کموتاتور

ABB

برندی که به دلیل قابلیت اطمینان، عملکرد و دوام خود در زمینه فناوری های قدرت و اتوماسیون شناخته شده است.

اشنایدر الکتریک: یکی از برندهای پیشرو در زمینه تولید کموتاتورها با کیفیت بالا که نیازهای کاربردهای صنعتی را برآورده می‌کند.

سینوما (گروه سینوما): تولید کننده پیشرو در قطعات الکتریکی از جمله کموتاتورها با راه حل‌های نوآورانه و مناسب برای نیازهای مختلف صنعتی.

کرامپتون گریوز: یکی از رهبران جهانی در راه حل‌های برق و اتوماسیون با کموتاتورهایی با قابلیت اطمینان و کارایی بالا.

Eaton

شرکت مدیریت انرژی جهانی که محصولات الکتریکی با کیفیت بالا از جمله کموتاتورها را ارائه می‌دهد.

WEG

تولید کننده جهانی تجهیزات الکتریکی با کموتاتورهایی که به دلیل قابلیت اطمینان و عملکرد در کاربردهای صنعتی مختلف شناخته شده است.

Legrand

متخصص جهانی در راه حل‌های الکتریکی و دیجیتال با کموتاتورها و سایر محصولاتی که برای مدیریت انرژی و اتوماسیون طراحی شده‌اند.

Honeywell

یک رهبر جهانی در زمینه فناوری و راه حل‌های تولیدی که محصولات الکتریکی با کیفیت بالا از جمله کموتاتورها را ارائه می‌دهد.

جمع بندی

این مقاله به بررسی عملکرد، ساختار، انواع و کاربردهای کموتاتور پرداخته است و مزایا و معایب این قطعه را بررسی کرده و برخی از برندهای برتر صنعت برق  را معرفی نموده است. این بررسی نشان می‌دهد که توجه به کموتاتور و اهمیت پژوهش و توسعه در این زمینه، برای بهبود عملکرد و دوام دستگاه‌های الکتریکی بسیار حیاتی است. امیدوارم این مقاله به دانش و درک بیشتر از اهمیت کموتاتور و نیاز به توسعه در این زمینه کمک کند.
