انواع ترانسفرماتور از نظر ساختار و کاربرد
ترانسفورماتورها قلب تپنده سیستم‌های قدرت و انتقال انرژی الکتریکی هستند. این تجهیزات حیاتی با قابلیت تبدیل ولتاژ و جریان متناوب، نقش بسیار مهمی در تولید، انتقال و توزیع انرژی الکتریکی ایفا می‌کنند. انواع ترانسفورماتورها بر اساس ساختار، کاربرد، ظرفیت، ولتاژ و سایر پارامترهای فنی دسته‌بندی می‌شوند. این تنوع به مهندسین اجازه می‌دهد تا ترانسفورماتور مناسب را برای هر کاربرد خاص انتخاب کنند.
در این مقاله جامع، به بررسی انواع ترانسفورماتور از نظر ساختار و کاربرد می‌پردازیم. با ما همراه باشید تا با جنبه‌های مختلف این تجهیزات آشنا شوید و درک عمیق‌تری از نقش آنها در صنعت برق پیدا کنید.
-
ترانسفورماتورهای هسته آهنی
ترانسفورماتورهای هسته آهنی از رایج‌ترین و پرکاربردترین انواع ترانسفورماتورها هستند. این ترانسفورماتورها از یک هسته مغناطیسی ساخته شده از ورق‌های نازک فولاد سیلیکونی تشکیل شده‌اند. سیم‌پیچ‌های اولیه و ثانویه به دور این هسته پیچیده می‌شوند.
ساختار
هسته ترانسفورماتورهای هسته آهنی معمولاً به شکل E-I یا O-I است. این شکل‌ها به منظور کاهش تلفات جریان گردابی و هیسترزیس در هسته انتخاب می‌شوند. سیم‌پیچ‌های اولیه و ثانویه می‌توانند به صورت متحدالمرکز یا روی هم قرار گرفته باشند.
کاربرد
ترانسفورماتورهای هسته آهنی در طیف وسیعی از کاربردها استفاده می‌شوند، از جمله:
- انتقال و توزیع برق: در سیستم‌های انتقال و توزیع برق، ترانسفورماتورهای هسته آهنی ولتاژ را به سطح مناسب برای انتقال کاهش می‌دهند و سپس در نزدیکی مصرف‌کننده‌ها، ولتاژ را افزایش می‌دهند.
- مصارف صنعتی: در صنایع مختلف، از ترانسفورماتورهای هسته آهنی برای تأمین برق تجهیزات الکتریکی استفاده می‌شود.
- مصارف خانگی: بسیاری از لوازم خانگی، مانند تلویزیون‌ها و یخچال‌ها، دارای ترانسفورماتورهای هسته آهنی کوچکی هستند که ولتاژ برق شهر را به سطح مناسب برای دستگاه کاهش می‌دهند.
-

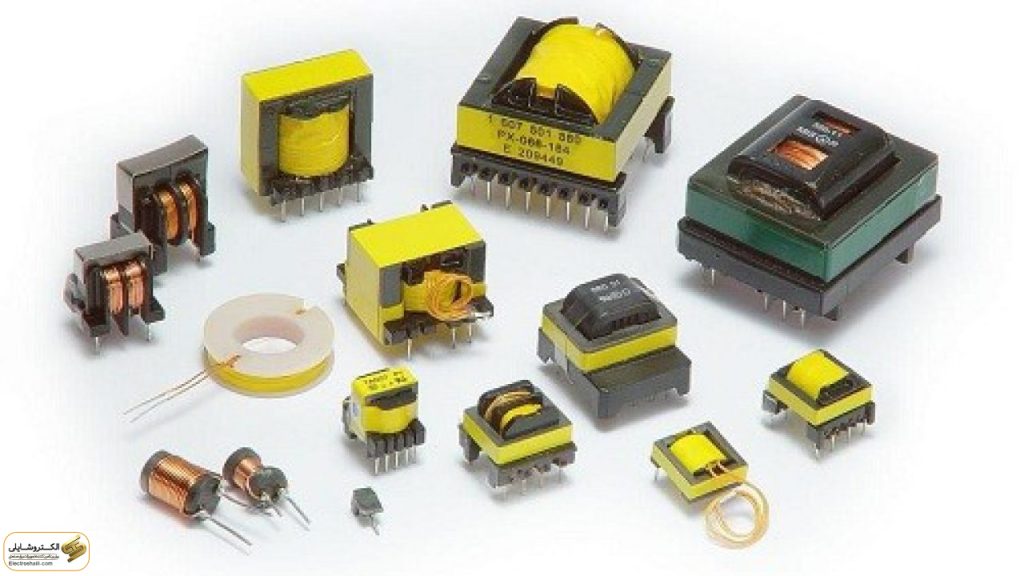

ترانسفورماتورهای هسته فریت
ترانسفورماتورهای هسته فریت از یک هسته مغناطیسی ساخته شده از فریت، یک ماده سرامیکی فرومغناطیسی، تشکیل شده‌اند. این ترانسفورماتورها به دلیل تلفات کمتر در فرکانس‌های بالا، در کاربردهای الکترونیکی محبوب هستند.
ساختار
هسته ترانسفورماتورهای هسته فریت می‌تواند به شکل‌های مختلفی مانند EE، EI، ETD، PQ و RM باشد. این اشکال برای بهینه‌سازی عملکرد ترانسفورماتور در فرکانس‌های خاص طراحی شده‌اند. سیم‌پیچ‌ها می‌توانند به صورت سیم‌های روکش‌دار یا به صورت PCB (مدار چاپی) باشند.
کاربرد
ترانسفورماتورهای هسته فریت در کاربردهای الکترونیکی مانند:
- منابع تغذیه سوئیچینگ: این ترانسفورماتورها در منابع تغذیه سوئیچینگ برای تبدیل ولتاژ و ایزوله کردن مدارهای مختلف استفاده می‌شوند.
- فیلترهای EMI/RFI: ترانسفورماتورهای هسته فریت در فیلترهای EMI/RFI برای حذف نویز الکترومغناطیسی و فرکانس رادیویی از سیگنال‌ها استفاده می‌شوند.
- تقویت‌کننده‌های صوتی: در برخی از تقویت‌کننده‌های صوتی، از ترانسفورماتورهای هسته فریت برای تطبیق امپدانس بین مراحل مختلف استفاده می‌شود.
-
ترانسفورماتورهای هسته هوایی
ترانسفورماتورهای هسته هوایی هیچ هسته مغناطیسی ندارند و سیم‌پیچ‌ها در هوا قرار می‌گیرند. این ترانسفورماتورها به دلیل سادگی ساخت و هزینه کم، در برخی از کاربردهای کم‌قدرت استفاده می‌شوند.
ساختار
ترانسفورماتورهای هسته هوایی از دو سیم‌پیچ تشکیل شده‌اند که به صورت استوانه‌ای یا مارپیچی به دور یکدیگر پیچیده شده‌اند. فاصله بین سیم‌پیچ‌ها می‌تواند ثابت یا متغیر باشد.
کاربرد
ترانسفورماتورهای هسته هوایی در کاربردهایی مانند:
- مدارات رادیویی: در برخی از مدارات رادیویی، از ترانسفورماتورهای هسته هوایی برای تطبیق امپدانس بین آنتن و گیرنده یا فرستنده استفاده می‌شود.
- کوپلینگ سیگنال: این ترانسفورماتورها می‌توانند برای کوپلینگ سیگنال‌های صوتی یا ویدئویی بین دستگاه‌های مختلف استفاده شوند.
- تبدیل ولتاژ: در برخی از کاربردهای کم‌قدرت، از ترانسفورماتورهای هسته هوایی برای تبدیل ولتاژ استفاده می‌شود.
-

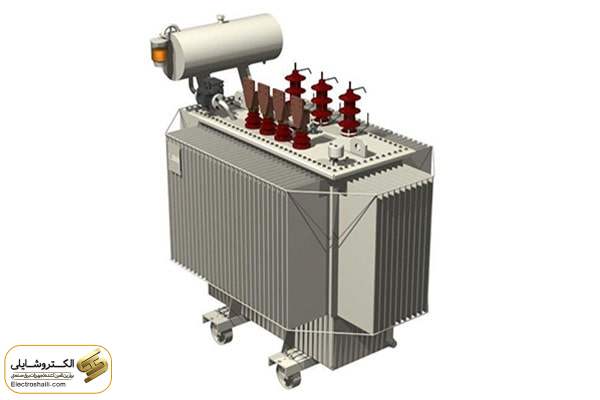

ترانسفورماتورهای توزیع
ترانسفورماتورهای توزیع برای کاهش ولتاژ بالا (به عنوان مثال، 11 کیلوولت یا 33 کیلوولت) به ولتاژ پایین (400 ولت یا 230 ولت) در سیستم‌های توزیع برق استفاده می‌شوند. این ترانسفورماتورها معمولاً در نزدیکی مصرف‌کننده‌ها نصب می‌شوند.
ساختار
ترانسفورماتورهای توزیع معمولاً از نوع هسته آهنی هستند. این ترانسفورماتورها می‌توانند تک‌فاز یا سه‌فاز باشند. ترانسفورماتورهای توزیع معمولاً دارای یک محفظه فلزی هستند که از سیم‌پیچ‌ها و هسته در برابر عوامل محیطی محافظت می‌کند.
کاربرد
ترانسفورماتورهای توزیع در سیستم‌های توزیع برق برای تأمین برق منازل، ساختمان‌های تجاری و صنایع کوچک استفاده می‌شوند.
-
ترانسفورماتورهای قدرت
ترانسفورماتورهای قدرت برای افزایش یا کاهش ولتاژ در سیستم‌های انتقال برق استفاده می‌شوند. این ترانسفورماتورها می‌توانند بسیار بزرگ و سنگین باشند و ولتاژهایی تا 765 کیلوولت را تحمل کنند.
ساختار
ترانسفورماتورهای قدرت معمولاً از نوع هسته آهنی هستند. این ترانسفورماتورها می‌توانند تک‌فاز یا سه‌فاز باشند. ترانسفورماتورهای قدرت معمولاً دارای یک سیستم خنک‌کننده پیچیده هستند که می‌تواند از روغن، هوا یا آب استفاده کند.
کاربرد
ترانسفورماتورهای قدرت در سیستم‌های انتقال برق برای افزایش ولتاژ در نیروگاه‌ها و کاهش ولتاژ در نزدیکی مصرف‌کننده‌ها استفاده می‌شوند. این ترانسفورماتورها همچنین برای اتصال سیستم‌های قدرت با ولتاژهای مختلف به یکدیگر استفاده می‌شوند.
-

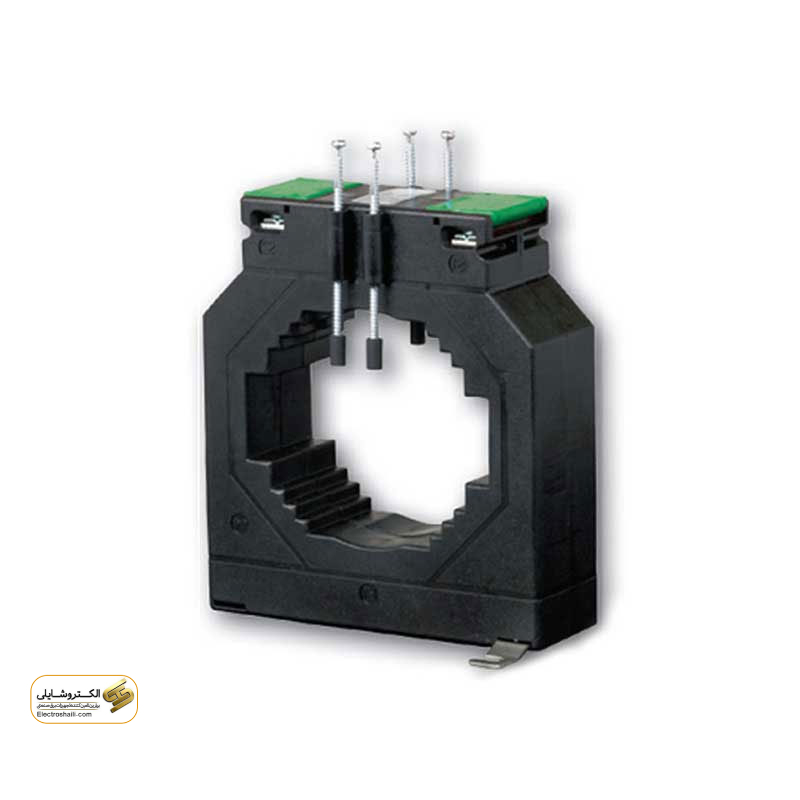

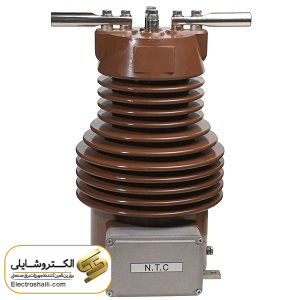

ترانسفورماتورهای اندازه‌گیری
ترانسفورماتورهای اندازه‌گیری برای اندازه‌گیری ولتاژ و جریان در سیستم‌های قدرت استفاده می‌شوند. این ترانسفورماتورها معمولاً کوچک هستند و در مدارهای اندازه‌گیری و حفاظتی نصب می‌شوند.
ساختار
ترانسفورماتورهای اندازه‌گیری می‌توانند از نوع هسته آهنی یا هسته هوایی باشند. این ترانسفورماتورها معمولاً دارای نسبت تبدیل دقیقی هستند که به آنها اجازه می‌دهد ولتاژ یا جریان را با دقت بالا اندازه‌گیری کنند.
کاربرد
ترانسفورماتورهای اندازه‌گیری در سیستم‌های قدرت برای اندازه‌گیری ولتاژ و جریان در خطوط انتقال، ترانسفورماتورهای قدرت و سایر تجهیزات الکتریکی استفاده می‌شوند. این اطلاعات برای نظارت بر عملکرد سیستم و تشخیص خطاها استفاده می‌شود.
-

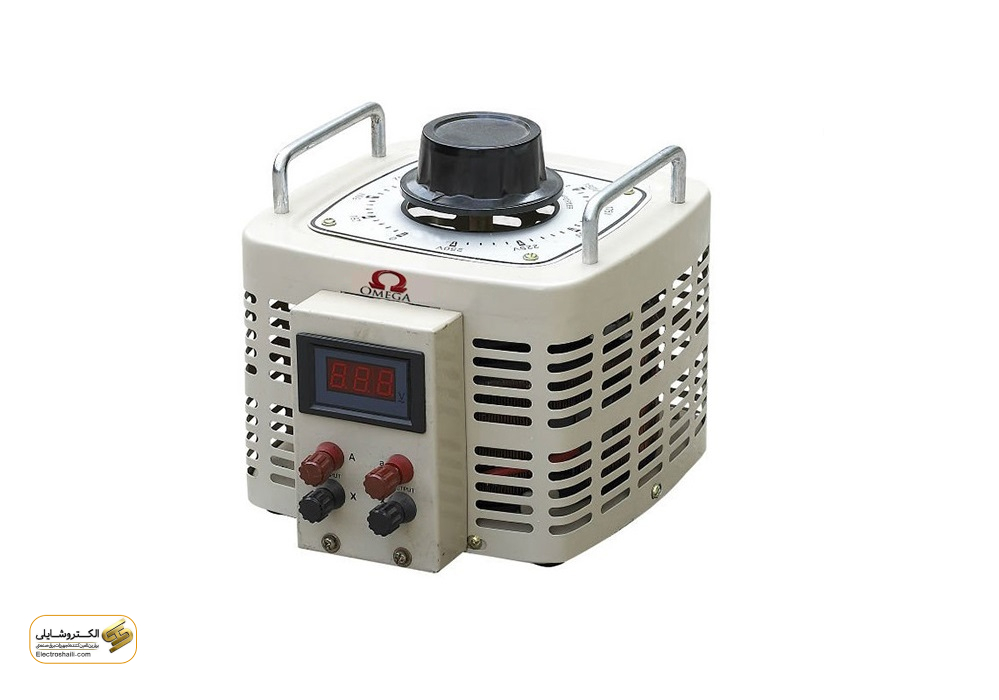

اتوترانسفورماتورها
اتوترانسفورماتورها نوعی ترانسفورماتور هستند که فقط یک سیم‌پیچ دارند. این سیم‌پیچ هم به عنوان سیم‌پیچ اولیه و هم به عنوان سیم‌پیچ ثانویه عمل می‌کند.
ساختار
اتوترانسفورماتورها از یک سیم‌پیچ تشکیل شده‌اند که به دور یک هسته مغناطیسی پیچیده شده است. قسمتی از این سیم‌پیچ به عنوان سیم‌پیچ اولیه و قسمتی دیگر به عنوان سیم‌پیچ ثانویه استفاده می‌شود.
کاربرد
اتوترانسفورماتورها در کاربردهایی مانند:
- راه‌اندازی موتورهای الکتریکی: در برخی از موارد، از اتوترانسفورماتورها برای راه‌اندازی موتورهای الکتریکی بزرگ استفاده می‌شود.
- تغییر ولتاژ: اتوترانسفورماتورها می‌توانند برای افزایش یا کاهش ولتاژ در یک محدوده کوچک استفاده شوند.
- تطبیق امپدانس: در برخی از کاربردهای الکترونیکی، از اتوترانسفورماتورها برای تطبیق امپدانس بین مدارهای مختلف استفاده می‌شود.
نتیجه‌گیری
ترانسفورماتورها نقش بسیار مهمی در سیستم‌های قدرت و الکترونیک دارند. این تجهیزات با تبدیل ولتاژ و جریان، امکان انتقال و توزیع برق را در فواصل طولانی فراهم می‌کنند و در عین حال، ولتاژ را به سطح مناسب برای مصارف مختلف کاهش می‌دهند. تنوع در ساختار و کاربرد ترانسفورماتورها، به مهندسین امکان می‌دهد تا بهترین گزینه را برای هر نیاز خاص انتخاب کنند.
با توجه به اهمیت روزافزون انرژی‌های تجدیدپذیر و نیاز به شبکه‌های هوشمند، توسعه ترانسفورماتورهای هوشمند و کارآمدتر از اهمیت بالایی برخوردار است. این ترانسفورماتورها با قابلیت‌های نظارت و کنترل پیشرفته، می‌توانند به بهبود عملکرد و قابلیت اطمینان شبکه‌های برق کمک کنند.
در نهایت، می‌توان گفت که ترانسفورماتورها ستون فقرات سیستم‌های قدرت مدرن هستند و نقش حیاتی در تأمین انرژی مورد نیاز جامعه ایفا می‌کنند. با پیشرفت فناوری و ظهور نیازهای جدید، انتظار می‌رود که ترانسفورماتورها نیز به تکامل خود ادامه دهند و به عنوان یکی از اجزای کلیدی در آینده انرژی پایدار باقی بمانند.
