کاربرد کلید محافظ جان در تابلو برق چیست؟

کاربرد کلید های محافظ جان در تابلو برق چیست؟
فهرست مطالب

کاربرد کلید های محافظ جان در تابلو برق چیست؟

در دنیای مدرن امروزی، سیستم‌های الکتریکی جزء لاینفک زندگی ما هستند و در تمامی جنبه‌های زندگی روزمره، از منازل مسکونی گرفته تا محیط‌های کاری و صنعتی، به کار می‌روند. با این حال، استفاده گسترده از برق خطرات جدی را نیز به همراه دارد که از جمله مهم‌ترین آن‌ها می‌توان به شوک الکتریکی، برق‌گرفتگی و آتش‌سوزی‌های ناشی از نشت جریان اشاره کرد. به همین دلیل، حفاظت از افراد و تجهیزات در برابر این خطرات یکی از اولویت‌های اساسی در طراحی و اجرای سیستم‌های الکتریکی محسوب می‌شود.

یکی از ابزارهای اساسی و بسیار کارآمد در این زمینه، قطع‌کننده‌های مدار جریان باقیمانده (Residual Current Circuit Breakers یا( RCCB هستند. این دستگاه‌ها که به عنوان کلیدهای محافظ جان نیز شناخته می‌شوند، نقش حیاتی در تأمین ایمنی الکتریکی ایفا می‌کنند. RCCB‌ها با نظارت مداوم بر جریان الکتریکی در مدارها، هر گونه عدم تعادل را که ممکن است ناشی از نشت جریان باشد تشخیص داده و با قطع سریع مدار از وقوع حوادث ناگوار جلوگیری می‌کنند.

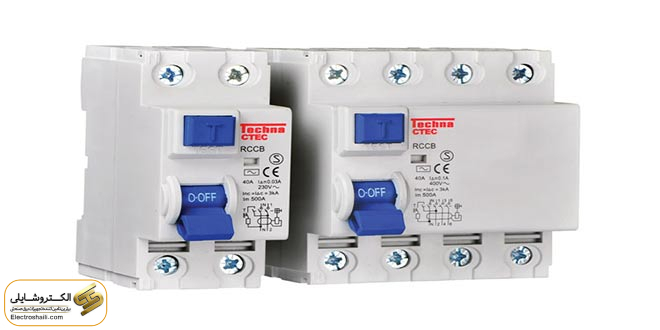

کاربرد کلید های محافظ جان در تابلو برق چیست؟

این مقاله به بررسی کاربرد کلید محافظ جان در تابلو برق می‌پردازد و اهمیت آن‌ها را در حفاظت از جان افراد، جلوگیری از آسیب به تجهیزات و پیشگیری از حوادث آتش‌سوزی ناشی از نشت جریان تبیین می‌کند. همچنین، مزایا و معایب استفاده از RCCB مورد بحث قرار خواهند گرفت. هدف این مقاله ارائه‌ی یک دیدگاه جامع و کاربردی از اهمیت و عملکرد RCCB‌ها در سیستم‌های الکتریکی است، تا بتوان به طور مؤثر از این ابزارهای حیاتی در بهبود ایمنی الکتریکی بهره برد.

تعریف کلید محافظ جان (RCCB) و ویژگی‌های آن در تابلو برق

تعریف کلید محافظ جان (RCCB)

کلید محافظ جان، که به نام قطع‌کننده مدار جریان باقیمانده (Residual Current Circuit Breaker یا RCCB) شناخته می‌شود، یک دستگاه حفاظتی الکتریکی است که برای تشخیص و قطع مدارهای الکتریکی در صورت بروز نشت جریان به زمین استفاده می‌شود. هدف اصلی RCCB جلوگیری از خطرات ناشی از برق‌گرفتگی و کاهش ریسک آتش‌سوزی‌های الکتریکی است. این دستگاه با نظارت بر جریان‌های عبوری از مدار و مقایسه جریان‌های ورودی و خروجی، هرگونه عدم تعادل را شناسایی کرده و در صورت تشخیص نشت جریان، به سرعت مدار را قطع می‌کند.

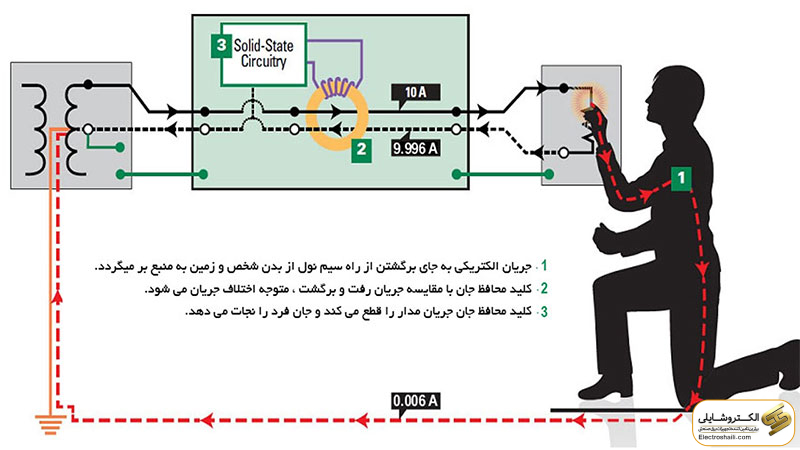

تعریف کلید محافظ جان (RCCB) و ویژگی‌های آن در تابلو برق

ویژگی‌های کلید محافظ جان (RCCB) در تابلو برق

  1. حفاظت از افراد در برابر برق‌گرفتگی: با تشخیص نشت جریان که می‌تواند ناشی از تماس مستقیم یا غیرمستقیم با قطعات برق‌دار باشد، مدار را قطع می‌کنند و بدین ترتیب از برق‌گرفتگی افراد جلوگیری می‌کنند. این ویژگی در محیط‌های مرطوب و مکان‌هایی که خطر تماس با جریان برق بالاست، اهمیت ویژه‌ای دارد.
  2. تشخیص نشت جریان: به گونه‌ای طراحی شده‌اند که نشت جریان‌های بسیار کوچک (معمولاً 30 میلی‌آمپر) را تشخیص دهند. این حساسیت بالا به آن‌ها اجازه می‌دهد که هر گونه نشت جریان غیرعادی را شناسایی کرده و از بروز حوادث جلوگیری کنند.
  3. سرعت قطع بالا: یکی از ویژگی‌های مهم RCCB‌ها، سرعت بالای قطع مدار در هنگام تشخیص نشت جریان است. این دستگاه‌ها می‌توانند در عرض چند میلی‌ثانیه مدار را قطع کنند، که به طور قابل توجهی خطرات ناشی از برق‌گرفتگی را کاهش می‌دهد.
  4. حفاظت از تجهیزات الکتریکی: علاوه بر حفاظت از افراد، از تجهیزات الکتریکی نیز در برابر نشت جریان محافظت می‌کنند. نشت جریان می‌تواند به تجهیزات الکتریکی آسیب برساند و باعث خرابی آن‌ها شود. با استفاده از RCCB‌ها، می‌توان از بروز این آسیب‌ها جلوگیری کرد و عمر مفید تجهیزات را افزایش داد.
  5. پیشگیری از آتش‌سوزی: نقش مهمی در پیشگیری از آتش‌سوزی‌های الکتریکی ناشی از نشت جریان به زمین دارند. با قطع سریع مدار در صورت تشخیص نشت جریان، از ایجاد حرارت بیش از حد که می‌تواند منجر به آتش‌سوزی شود، جلوگیری می‌کنند.
  6. سهولت نصب و استفاده: به راحتی در تابلوهای برق نصب می‌شوند و نیاز به تنظیمات پیچیده‌ای ندارند. این ویژگی باعث می‌شود که استفاده از آن‌ها در محیط‌های مختلف به راحتی امکان‌پذیر باشد.
  7. تنوع در انواع و کاربردها:‌ در انواع مختلف و با حساسیت‌های متفاوت تولید می‌شوند که امکان استفاده از آن‌ها را در شرایط و محیط‌های مختلف فراهم می‌کند. از جمله این انواع می‌توان به RCCB‌های تک‌فاز و سه‌فاز اشاره کرد که هر کدام برای کاربردهای خاصی طراحی شده‌اند.
  8. قابلیت اطمینان بالا:‌ به دلیل مکانیزم‌های دقیق و قابل اعتماد خود، در شرایط مختلف محیطی به خوبی عمل می‌کنند و می‌توانند به طور مداوم ایمنی سیستم‌های الکتریکی را تضمین کنند.

کاربردهای کلید محافظ جان (RCCB) در تابلو برق

حفاظت از افراد در برابر برق‌گرفتگی

یکی از اصلی‌ترین کاربردهای کلیدهای محافظ جان (RCCB) حفاظت از افراد در برابر شوک الکتریکی و برق‌گرفتگی است RCCB.‌ها با تشخیص هر گونه نشت جریان که می‌تواند ناشی از تماس مستقیم یا غیرمستقیم با بخش‌های برق‌دار باشد، به سرعت مدار را قطع می‌کنند. این عملکرد به ویژه در محیط‌های مرطوب یا مکان‌هایی که خطر تماس با برق بالاست، اهمیت زیادی دارد. به عنوان مثال، در حمام‌ها، آشپزخانه‌ها و فضاهای صنعتی که احتمال وجود رطوبت و تماس با تجهیزات الکتریکی بیشتر است، استفاده از RCCB ضروری است.

حفاظت از تجهیزات الکتریکی

علاوه بر حفاظت از افراد، RCCB‌ها نقش مهمی در حفاظت از تجهیزات الکتریکی دارند. نشت جریان می‌تواند به تجهیزات الکتریکی آسیب برساند و باعث خرابی آن‌ها شود. RCCB‌ها با تشخیص سریع و قطع جریان نشتی، از بروز آسیب به تجهیزات جلوگیری می‌کنند. این امر به ویژه در محیط‌های صنعتی که دستگاه‌های حساس و گران‌قیمت به کار می‌روند، بسیار مهم است. به عنوان مثال، در کارخانجات و تأسیسات صنعتی که ماشین‌آلات بزرگ و پیچیده وجود دارند، استفاده از RCCB‌ها می‌تواند عمر مفید تجهیزات را افزایش داده و از خرابی‌های ناگهانی جلوگیری کند.

پیشگیری از آتش‌سوزی

یکی دیگر از کاربردهای مهم RCCB‌ها، پیشگیری از آتش‌سوزی‌های الکتریکی ناشی از نشت جریان به زمین است. نشت جریان می‌تواند باعث ایجاد حرارت بیش از حد در سیم‌کشی و تجهیزات الکتریکی شود که در نهایت منجر به آتش‌سوزی می‌شود RCCB.‌ها با قطع سریع مدار در صورت تشخیص نشت جریان، از ایجاد حرارت بیش از حد و خطرات ناشی از آن جلوگیری می‌کنند. این ویژگی به خصوص در ساختمان‌های مسکونی و تجاری که ایمنی افراد و اموال اهمیت زیادی دارد، بسیار مؤثر است.

افزایش ایمنی کلی سیستم الکتریکی

نصب RCCB‌ها در تابلو برق به طور کلی ایمنی سیستم الکتریکی را افزایش می‌دهد. این دستگاه‌ها با نظارت مداوم بر جریان‌های عبوری و تشخیص هرگونه عدم تعادل، اطمینان حاصل می‌کنند که سیستم الکتریکی به صورت ایمن و بدون خطر کار می‌کند. این ویژگی به ویژه در سیستم‌های پیچیده و گسترده که شامل تعداد زیادی مدار و تجهیزات الکتریکی هستند، اهمیت دارد.

انطباق با مقررات و استانداردها

استفاده از RCCB‌ها در تابلو برق به انطباق با مقررات و استانداردهای ایمنی الکتریکی کمک می‌کند. بسیاری از استانداردهای بین‌المللی و ملی، استفاده از RCCB‌ها را برای حفاظت از افراد و تجهیزات الکتریکی الزام کرده‌اند. به عنوان مثال، در بسیاری از کشورها نصب RCCB‌ها در ساختمان‌های جدید و بازسازی شده یک الزام قانونی است. این انطباق با مقررات نه تنها ایمنی را افزایش می‌دهد، بلکه از مشکلات قانونی و هزینه‌های احتمالی ناشی از عدم رعایت استانداردها نیز جلوگیری می‌کند.

کاربرد در محیط‌های خاص

RCCB‌ها به دلیل طراحی متنوع خود، در محیط‌های مختلف و شرایط خاص کاربرد دارند. به عنوان مثال، در محیط‌های پزشکی مانند بیمارستان‌ها و کلینیک‌ها که ایمنی بیماران و تجهیزات پزشکی حیاتی است، استفاده از RCCB‌ها ضروری است. همچنین در محیط‌های صنعتی با شرایط سخت کاری، مانند کارخانجات شیمیایی و معادن، RCCB‌ها می‌توانند حفاظت مناسبی را ارائه دهند.

مزایا و معایب کلید محافظ جان (RCCB)

مزایا

  1. افزایش ایمنی:
    • حفاظت از افراد: ‌با تشخیص و قطع جریان نشتی از شوک الکتریکی و برق‌گرفتگی جلوگیری می‌کنند. این امر به ویژه در محیط‌های مرطوب یا خطرناک که احتمال تماس با جریان برق بالاست، حیاتی است.
    • پیشگیری از حوادث: با قطع سریع مدار در صورت تشخیص نشت جریان، RCCB‌ها از وقوع حوادث ناگوار و آسیب‌های جدی جلوگیری می‌کنند.
  2. حفاظت از تجهیزات الکتریکی:
    • جلوگیری از آسیب: نشت جریان می‌تواند به تجهیزات الکتریکی آسیب برساند و باعث خرابی و کاهش عمر مفید آن‌ها شود‌ها با قطع جریان نشتی، از تجهیزات محافظت می‌کنند و عمر مفید آن‌ها را افزایش می‌دهند.
    • پایداری سیستم: استفاده از RCCB‌ها باعث کاهش خرابی‌های ناگهانی و افزایش پایداری سیستم‌های الکتریکی می‌شود.
  3. پیشگیری از آتش‌سوزی:
    • کاهش خطرات حرارتی: نشت جریان می‌تواند باعث ایجاد حرارت بیش از حد و در نهایت آتش‌سوزی شود‌ها با قطع سریع جریان نشتی، از ایجاد حرارت بیش از حد و وقوع آتش‌سوزی‌های الکتریکی جلوگیری می‌کنند.
  4. سهولت نصب و استفاده:
    • نصب آسان: ‌ به راحتی در تابلوهای برق نصب می‌شوند و نیاز به تنظیمات پیچیده‌ای ندارند.
    • تست ساده: دستگاه‌ها دارای دکمه تست برای بررسی عملکرد صحیح هستند که این امکان را فراهم می‌کند تا کاربران به راحتی از عملکرد درست آن‌ها مطمئن شوند.
  5. تنوع در انواع و کاربردها:
    • انواع مختلف: ‌در انواع مختلف با حساسیت‌ها و قابلیت‌های متفاوت تولید می‌شوند که امکان استفاده در شرایط و محیط‌های مختلف را فراهم می‌کنند.

معایب

  1. احتمال خطاهای کاذب:
    • قطع ناخواسته: در برخی موارد، RCCB‌ها ممکن است به طور غیرضروری و به دلیل عواملی مانند نوسانات کوچک در جریان، قطع شوند. این مسئله می‌تواند باعث اختلال در عملکرد سیستم‌های الکتریکی شود.
    • حساسیت بالا: گاهی اوقات حساسیت بالای RCCB‌ها به نشتی‌های کوچک می‌تواند منجر به قطع‌های غیرضروری شود.
  2. نیاز به نگهداری و تست دوره‌ای:
    • ضرورت تست منظم: برای اطمینان از عملکرد صحیح، RCCB‌ها نیاز به تست و بررسی دوره‌ای دارند. این تست‌ها باید به طور منظم انجام شود تا اطمینان حاصل شود که دستگاه در شرایط اضطراری به درستی عمل می‌کند.
    • نگهداری: نگهداری و سرویس‌های دوره‌ای ممکن است هزینه‌های اضافی برای کاربران به همراه داشته باشد.

جمع بندی

در نتیجه، مقاله بررسی کاربرد کلیدهای محافظ جان (RCCB) در تابلو برق نشان داد که این دستگاه‌ها نقش بسیار مهمی در افزایش ایمنی و پایداری سیستم‌های الکتریکی دارند. از طریق تشخیص و قطع جریان نشتی، RCCB‌ها به حفاظت از افراد در برابر شوک الکتریکی و برق‌گرفتگی کمک می‌کنند. همچنین، با جلوگیری از آسیب به تجهیزات الکتریکی و پیشگیری از وقوع آتش‌سوزی‌های الکتریکی، این دستگاه‌ها به افزایش ایمنی کلی سیستم‌های الکتریکی کمک می‌کنند.

استفاده از RCCB‌ها در تابلو برق نه تنها به بهبود عملکرد و ایمنی سیستم الکتریکی کمک می‌کند، بلکه با انطباق با استانداردها و مقررات ایمنی، از مسئولیت‌ها و هزینه‌های احتمالی ناشی از حوادث الکتریکی جلوگیری می‌کند. این نتایج نشان می‌دهد که RCCB‌ها ابزاری بسیار مؤثر برای بهبود ایمنی و کارایی سیستم‌های الکتریکی هستند و در نتیجه، نصب و استفاده از آن‌ها به عنوان یکی از مراحل اصلی در طراحی و اجرای سیستم‌های الکتریکی باید مورد توجه قرار گیرد.
