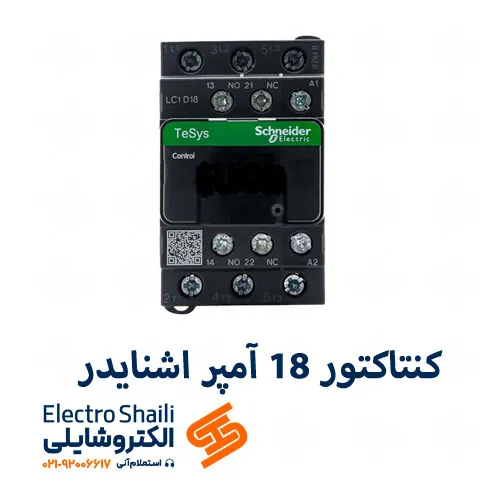

کنتاکتور 18 آمپر اشنایدر، با ترکیب مهندسی پیشرفته و مواد اولیه باکیفیت، برای طیف وسیعی از پروژه های صنعتی و تاسیساتی طراحی شده اند.
این کنتاکتور اشنایدر با توان کلیدزنی بارهای AC-3 تا ۷.۵ کیلووات، انتخابی ایده آل برای کنترل موتورهای القایی، سیستم های روشنایی و تجهیزات مکانیکی با نیاز به عملکرد مداوم است.
بوبین های این سری در دو گروه AC و DC تولید شده و ولتاژهایی از ۲۴ تا ۳۸۰ ولت را پوشش می دهند.
مدل های AC شامل: LC1D18M7 (۲۲۰V AC)، LC1D18F7 (۱۱۰V AC)، LC1D18E7 (۴۸V AC)، LC1D18B7 (۲۴V AC)، LC1D18P7 (۲۳۰V AC)، LC1D18Q7 (۳۸۰V AC) و مدل های DC شامل: LC1D18FD (۱۱۰V DC) و LC1D18BD (۲۴V DC) هستند.
هر مدل با کنتاکت کمکی داخلی (۱NO + ۱NC)، طراحی فشرده و امکان نصب سریع روی ریل DIN یا به صورت پیچ خور ارائه می شود.
استفاده از کنتاکت های مقاوم در برابر سایش و جرقه، عایق بندی دقیق و مقاومت حرارتی بالا، موجب شده این محصولات حتی در شرایط نوسانات ولتاژ و کلیدزنی های مکرر، عملکردی پایدار و بدون افت کیفیت داشته باشند.
انعطاف پذیری در انتخاب ولتاژ بوبین، سازگاری کامل با تجهیزات حفاظتی استاندارد و طول عمر مکانیکی تا ۱۰ میلیون سیکل کاری، این کنتاکتورها را به گزینه ای مطمئن و اقتصادی برای پروژه هایی با نیاز به ایمنی بالا و عملکرد مداوم تبدیل کرده است.
برای کنترل موتورهای سه فاز با توان حدود ۳۰ کیلووات و جریان نامی تا ۶۵ آمپر، استفاده از کنتاکتور ۶۵ آمپر اشنایدر انتخابی فنی و مطمئن است. این مدل با طراحی مکانیکی مقاوم، کنتاکت های بادوام و عرضه در بوبین های AC و DC، توانایی کلیدزنی ایمن در بارهای سنگین و کارکرد مداوم در خطوط تولید و صنایع سنگین را دارد.
جدول مشخصات کنتاکتور 18 آمپر اشنایدر
| ویژگی | مقدار |
| جریان نامی (AC-3) | ۱۸ آمپر |
| توان کاری در ۴۰۰ ولت (AC-3) | ۷.۵ کیلووات |
| تعداد پل قدرت | ۳ پل |
| نوع کنتاکت کمکی | ۱NO + ۱NC |
| استاندارد | IEC 60947-4-1 |
| عمر مکانیکی | ۱۰ میلیون کلیدزنی |
| روش نصب | ریل DIN یا پیچ تابلو |
| دمای کاری | -۵ تا +۶۰ درجه سانتی گراد |
| ابعاد تقریبی (میلی متر) | ۸۹ × ۴۵ × ۹۵ |
| وزن | حدود ۰.۴ کیلوگرم |
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
کاربردهای کنتاکتور 18 آمپر اشنایدر
این کنتاکتور اشنایدر با توجه به توان کلیدزنی و ساختار مقاوم، در طیف گسترده ای از صنایع و تاسیسات کاربرد دارد.
از فرمان دهی به موتورهای سه فاز تا مدیریت سیستم های روشنایی و تهویه، همگی با این تجهیز به شکل ایمن و مطمئن انجام می شود.
- کنترل موتورهای سه فاز تا توان ۷.۵ کیلووات
- سیستم های روشنایی صنعتی، اداری و تجاری
- تابلوهای فرمان خطوط تولید و دستگاه های خودکار
- سیستم های تهویه مطبوع و چیلرها (HVAC)
- کنترل پمپ های آب و تاسیسات مکانیکی
- ماشین آلات بسته بندی و تجهیزات حمل ونقل
- کنترل بارهای مقاومتی و القایی در مدارهای صنعتی
ویژگی‌های کنتاکتور 18 آمپر اشنایدر
کنتاکتور ۱۸ آمپر اشنایدر با ویژگی صنعتی دقیق و استفاده از متریال مقاوم، برای کارکرد پایدار در طولانی مدت ساخته شده است.
این محصول نه تنها عملکرد ایمن در فرمان دهی به موتور و تجهیزات الکتریکی دارد، بلکه با تنوع بوبین و ساختار ماژولار، امکان انطباق با شرایط متنوع پروژه را فراهم می کند.
- عرضه در بوبین های AC و DC با ولتاژهای مختلف
- طراحی فشرده برای صرفه جویی در فضای تابلو برق
- نصب آسان روی ریل DIN یا به صورت پیچ خور
- کنتاکت های بادوام مقاوم در برابر جرقه و فرسایش
- عملکرد پایدار حتی در نوسانات ولتاژ شبکه
- مجهز به کنتاکت کمکی داخلی (۱NO + ۱NC)
- عایق بندی دقیق برای حفاظت در برابر شوک الکتریکی
مزایای کنتاکتور 18 آمپر اشنایدر
مزیت استفاده از کنتاکتور ۱۸ آمپر اشنایدر به معنای انتخاب محصولی است که دوام، کارایی و انعطاف پذیری را در کنار هم ارائه می دهد.
این کنتاکتور با کاهش نیاز به تعمیرات، افزایش عمر تجهیزات و بهبود راندمان سیستم، ارزش افزوده بالایی برای کاربر ایجاد می کند.
- طول عمر مکانیکی و الکتریکی بالا
- سازگاری کامل با تجهیزات حفاظتی استاندارد
- کاهش مصرف انرژی در مدار فرمان
- نصب و تعویض سریع بدون نیاز به ابزار خاص
- عملکرد بدون افت کیفیت در محیط های صنعتی سخت
- کاهش احتمال خرابی ناشی از جرقه و سایش کنتاکت ها
- پایداری عملکرد در کلیدزنی های مکرر
کنتاکتور ۱۸ آمپر بوبین ۲۲۰ ولت AC و DC
مدل LC1D18M7 نسخه AC با ولتاژ فرمان ۲۲۰ ولت و فرکانس 50/60Hz است که برای مدارهای فرمان شهری و صنعتی بهینه سازی شده است.
طراحی فشرده، مقاومت بالا در برابر نوسانات و طول عمر مکانیکی تا ۱۰ میلیون سیکل، این مدل را برای تابلوهای برق، خطوط تولید، سیستم های تهویه مطبوع و پمپاژ آب ایده آل می کند.
مدل LC1D18MD نسخه DC همین ولتاژ است که برای مدارهای فرمان مستقیم طراحی شده و با مکانیزم کاهش نویز و جلوگیری از قوس الکتریکی، طول عمر کنتاکت ها را افزایش می دهد.
این مدل انتخاب مناسبی برای سیستم های DC ولتاژ بالا در محیط های صنعتی است.
کنتاکتور ۱۸ آمپر بوبین ۱۱۰ ولت AC و DC
مدل LC1D18F7 با بوبین ۱۱۰ ولت AC برای سیستم های صنعتی خاص، شبکه های ایزوله و ماشین آلاتی که به ولتاژ فرمان متوسط نیاز دارند طراحی شده است.
مقاومت بالا در برابر جرقه و سایش کنتاکت ها و عملکرد پایدار در کلیدزنی های مکرر، از ویژگی های این مدل است.
مدل LC1D18FD نسخه DC با ولتاژ ۱۱۰ ولت، مجهز به سیستم کاهش نویز بوبین و محافظت از کنتاکت ها در برابر قوس الکتریکی است.
این مدل در سیستم های مخابراتی، کنترل دقیق و کاربردهای خاص DC با نیاز ایمنی بالا مورد استفاده قرار می گیرد.
کنتاکتور ۱۸ آمپر بوبین ۴۸ ولت AC
بوبین ۴۸ ولت AC معمولا در سیستم های فرمان ایمن و محیط های حساس استفاده می شود. مدل LC1D18E7 انتخابی ایده آل برای خطوط مونتاژ، تجهیزات آزمایشگاهی و محیط های مرطوب یا خطرناک است.
این مدل نسخه DC ندارد و با طراحی فشرده، مصرف انرژی بهینه و عایق بندی مقاوم، عملکردی پایدار ارائه می دهد.
مدل LC1D18ED با بوبین ۴۸ ولت DC برای مدارهای فرمان مستقیم در سیستم های صنعتی و کنترل ایمن طراحی شده است.
این مدل با مکانیزم کاهش نویز، جلوگیری از قوس الکتریکی و کاهش لرزش بوبین، طول عمر تجهیز را افزایش می دهد. مناسب برای تابلوهای کنترل، پروژه های اتوماسیون صنعتی و سیستم های مخابراتی حساس که نیاز به عملکرد پایدار و بی صدا دارند.
کنتاکتور ۱۸ آمپر بوبین ۲۴ ولت AC و DC
مدل LC1D18B7 با بوبین ۲۴ ولت AC، مناسب سیستم هایی است که ایمنی اپراتور اولویت دارد و باید از ولتاژ فرمان کم خطر استفاده شود.
صدای کم، مقاومت در برابر نوسانات و طول عمر بالا از ویژگی های این مدل است.
مدل LC1D18BD نسخه DC با ولتاژ ۲۴ ولت، یکی از پرکاربردترین مدل ها در پروژه های کم ولتاژ و سیستم های اتوماسیون حساس است.
این مدل با عملکرد بی صدا، مصرف انرژی پایین و حفاظت در برابر قوس الکتریکی، انتخابی مناسب برای سیستم های حفاظتی و خطوط مونتاژ محسوب می شود.
کنتاکتور ۱۸ آمپر بوبین ۲۳۰ ولت AC
این مدل با ولتاژ فرمان ۲۳۰ ولت AC مطابق با استاندارد برق اروپا ساخته شده است و در پروژه های بین المللی یا تجهیزاتی که با این استاندارد کار می کنند کاربرد دارد.
مقاومت بالا در برابر نوسانات و طول عمر مکانیکی زیاد، این مدل را برای صنایع ساختمانی، تاسیساتی و خطوط تولید صادراتی ایده آل می کند. نسخه DC برای این ولتاژ تولید نمی شود.
کنتاکتور ۱۸ آمپر بوبین ۳۸۰ ولت AC
بوبین ۳۸۰ ولت AC بیشتر در صنایع سنگین مانند فولاد، سیمان، معدن و پتروشیمی استفاده می شود.
مدل LC1D18Q7 با عایق بندی دقیق، کنتاکت های مقاوم در برابر حرارت و توانایی کار در شرایط محیطی سخت، برای پروژه های صنعتی با الزامات ویژه بسیار مناسب است.
نسخه DC برای این ولتاژ وجود ندارد.
دارد.
جدول مقایسه سری های کنتاکتور ۱۸ آمپر اشنایدر
| مدل | ولتاژ بوبین | نوع بوبین | جریان نامی | توان کاری (AC-3) | تعداد پل | توضیح کوتاه | قیمت تقریبی (تومان) |
|---|---|---|---|---|---|---|---|
| LC1D18M7 | ۲۲۰V AC | AC | ۱۸A | ۷.۵kW | ۳ پل | پرمصرف‌ترین مدل؛ مناسب برق شهری و تابلوهای صنعتی | ۸۹۰,۰۰۰ تا ۹۵۰,۰۰۰ |
| LC1D18F7 | ۱۱۰V AC | AC | ۱۸A | ۷.۵kW | ۳ پل | مناسب ماشین‌آلات خاص و شبکه‌های ایزوله | ۹۰۰,۰۰۰ تا ۹۶۰,۰۰۰ |
| LC1D18E7 | ۴۸V AC | AC | ۱۸A | ۷.۵kW | ۳ پل | ایمن و کم‌خطر؛ مناسب سیستم‌های کنترلی حساس | ۹۱۰,۰۰۰ تا ۹۷۰,۰۰۰ |
| LC1D18ED | ۴۸V DC | DC | ۱۸A | ۷.۵kW | ۳ پل | ایمن و بی‌صدا؛ مناسب اتوماسیون و سیستم‌های حساس DC | ۹۵۰,۰۰۰ تا ۱,۰۲۰,۰۰۰ |
| LC1D18B7 | ۲۴V AC | AC | ۱۸A | ۷.۵kW | ۳ پل | مناسب تابلوهای فرمان ایمن و خطوط مونتاژ | ۹۲۰,۰۰۰ تا ۹۸۰,۰۰۰ |
| LC1D18P7 | ۲۳۰V AC | AC | ۱۸A | ۷.۵kW | ۳ پل | هماهنگ با برق اروپا؛ مناسب پروژه‌های صادراتی | ۹۰۰,۰۰۰ تا ۹۶۰,۰۰۰ |
| LC1D18Q7 | ۳۸۰V AC | AC | ۱۸A | ۷.۵kW | ۳ پل | مناسب صنایع سنگین و مدارهای ولتاژ بالا | ۹۲۰,۰۰۰ تا ۹۸۰,۰۰۰ |
| LC1D18FD | ۱۱۰V DC | DC | ۱۸A | ۷.۵kW | ۳ پل | ولتاژ متوسط مستقیم؛ بی‌صدا و مقاوم در برابر جرقه | ۹۵۰,۰۰۰ تا ۱,۰۲۰,۰۰۰ |
| LC1D18BD | ۲۴V DC | DC | ۱۸A | ۷.۵kW | ۳ پل | پرکاربردترین مدل DC؛ مناسب اتوماسیون حساس | ۹۸۰,۰۰۰ تا ۱,۰۵۰,۰۰۰ |
نحوه نصب و سیم بندی کنتاکتور 18 آمپر اشنایدر
مراحل نصب کنتاکتور اشنایدر:
- ابتدا برق مدار را قطع کنید تا از خطر برق گرفتگی جلوگیری شود.
- کنتاکتور را روی ریل DIN در داخل تابلو برق نصب کنید.
- سیم های قدرت (L1، L2، L3) را به ترمینال های ورودی متصل کنید.
- خروجی های (T1، T2، T3) را به مصرف کننده یا موتور متصل نمایید.
- سیم کشی بوبین را مطابق با ولتاژ نامی انجام دهید.
- در صورت نیاز، از تیغه های کمکی NO/NC برای کاربردهای کنترلی استفاده کنید.
- پس از اطمینان از درستی اتصالات، مدار را وصل کرده و عملکرد کنتاکتور را تست کنید.
قیمت کنتاکتور ۱8 آمپر اشنایدر
قیمت کنتاکتور ۱8 آمپر اشنایدر به عواملی مانند نوع بوبین (AC یا DC)، ولتاژ بوبین، نوسانات نرخ ارز و شرایط بازار بستگی دارد. با توجه به اینکه این محصول در مدل های متنوعی عرضه می شود، قیمت هر مدل ممکن است متفاوت باشد.
برای دریافت قیمت روز، شرایط خرید عمده و استعلام موجودی، توصیه می شود با واحد فروش ما تماس بگیرید. کارشناسان ما آماده اند تا علاوه بر اعلام قیمت دقیق، در انتخاب مناسب ترین مدل بر اساس نیاز پروژه شما مشاوره رایگان ارائه دهند
الکتروشایلی به عنوان نماینده رسمی محصولات اشنایدر، علاوه بر ارائه قیمت به روز، مشاوره فنی رایگان، بررسی تناسب مدل با نیاز پروژه، و صدور پیش فاکتور رسمی را نیز انجام می دهد.
سوالات متداول کنتاکتور 18 آمپر اشنایدر
1. کنتاکتور 18 آمپر اشنایدر برای چه نوع موتوری مناسب است؟
این کنتاکتور برای موتورهای سه فاز با توان حداکثر 4 کیلووات در 400 ولت مناسب است.
2. آیا می توان از کنتاکتور 18 آمپر برای سیستم های تک فاز استفاده کرد؟
بله، اما باید از یک پل کمکی برای اتصال صحیح استفاده کنید.
3. طول عمر کنتاکتور 18 آمپر چقدر است؟
طول عمر مکانیکی این تجهیز بیش از 10 میلیون بار قطع و وصل است.
4. آیا این کنتاکتور دارای استانداردهای ایمنی است؟
بله، این محصول مطابق با استانداردهای بین المللی IEC 60947-4-1، CE و UL تولید شده است.
5. چگونه می توان از سلامت کنتاکتور مطمئن شد؟
می توانید عملکرد بوبین، تیغه ها و عدم وجود جرقه های غیرعادی را بررسی کنید.
