میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX کد فنی YBLXW-6/11BZ برای مواقعی طراحی شده که کنترل دقیق موقعیت مکانیکی در یک مدار فرمان اهمیت دارد.
این محصول با ساختار قابدار و عملگر مکانیکی، امکان ارسال سیگنال قطع یا وصل را هنگام برخورد قطعه متحرک فراهم میکند و در پروژههایی مثل کنترل کورس، اینترلاک، توقف اضطراری موضعی و محدودسازی حرکت کاربرد دارد.
برند چینت با ارائه سری YBLXW-6، گزینهای مقرونبهصرفه برای جایگزینی میکروسوئیچهای صنعتی رایج ارائه کرده است.
این مدل به دلیل ابعاد استاندارد، نصب ساده و کارکرد پایدار، در ماشینسازی و تابلوهای کنترل صنعتی بسیار مورد توجه قرار میگیرد.
میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX کد فنی YBLXW-6/11BZ یکی از تجهیزات کنترلی پرکاربرد در مدارهای فرمان، ماشینآلات صنعتی و سیستمهای محدودکننده حرکت است.
این میکروسوئیچ از سری YBLXW-6 برند CHINT بوده و برای تشخیص موقعیت، قطع و وصل فرمان و ایجاد حفاظت حدی در مسیر حرکت قطعات مکانیکی استفاده میشود.
وجود بدنه قابدار، عملکرد مکانیکی قابل اتکا و کنتاکتهای فرمانی باعث میشود این محصول برای تابلوهای کنترل، خطوط تولید و تجهیزات اتوماسیون انتخابی اقتصادی و کاربردی باشد.
مدل YBLXW-6/11BZ معمولاً با آرایش کنتاکت 1NO+1NC عرضه میشود و برای مدارهای AC و DC در سطح فرمان صنعتی مناسب است.
جدول مشخصات فنی
ویژگی
مقدار/توضیحات
برند
CHINT / چینت
سری محصول
YBLXW-6
کد فنی
YBLXW-6/11BZ
نوع محصول
میکروسوئیچ قابدار / Micro-gap Switch
نوع عملکرد
مکانیکی، مناسب تشخیص موقعیت و محدودکننده حرکت
آرایش کنتاکت
معمولاً 1NO + 1NC
ولتاژ کاری نامی AC
تا 380V AC، فرکانس 50/60Hz
ولتاژ کاری نامی DC
تا 220V DC
ولتاژ عایقی نامی Ui
415V
ولتاژ ضربه قابل تحمل Uimp
2.5kV
جریان حرارتی نامی Ith
حدود 3A در سری YBLXW-6
ظرفیت قطع مرجع
حدود 100VA در AC 380V و 30W در DC 220V، بسته به شرایط بار
درجه حفاظت بدنه
معمولاً IP52
نوع نصب
نصب پیچی روی بدنه یا شاسی دستگاه
فاصله رایج سوراخ نصب
حدود 25.4 میلیمتر در فرم استاندارد این سری
کاربرد اصلی
مدار فرمان، کنترل کورس، اینترلاک و محدودسازی حرکت
محل استفاده
ماشینآلات صنعتی، تابلو کنترل، تجهیزات اتوماسیون و ابزارهای الکتریکی
میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX کد فنی YBLXW-6/11BZ با تمرکز بر کنترل دقیق حرکت در مدارهای فرمان طراحی شده است.
این مدل با داشتن بدنه قابدار، مقاومت مناسبی در برابر تماسهای محیطی سبک و شرایط رایج نصب صنعتی دارد و میتواند در نقش یک کلید حدی کوچک و مطمئن عمل کند.
وجود کنتاکتهای 1NO+1NC امکان استفاده همزمان از فرمان قطع و وصل را در مدارهای کنترلی فراهم میکند و انعطاف بیشتری به طراح تابلو یا ماشین میدهد.
ابعاد استاندارد و قابلیت نصب آسان، این محصول را برای جایگزینی در بسیاری از تجهیزات صنعتی مناسب میکند.

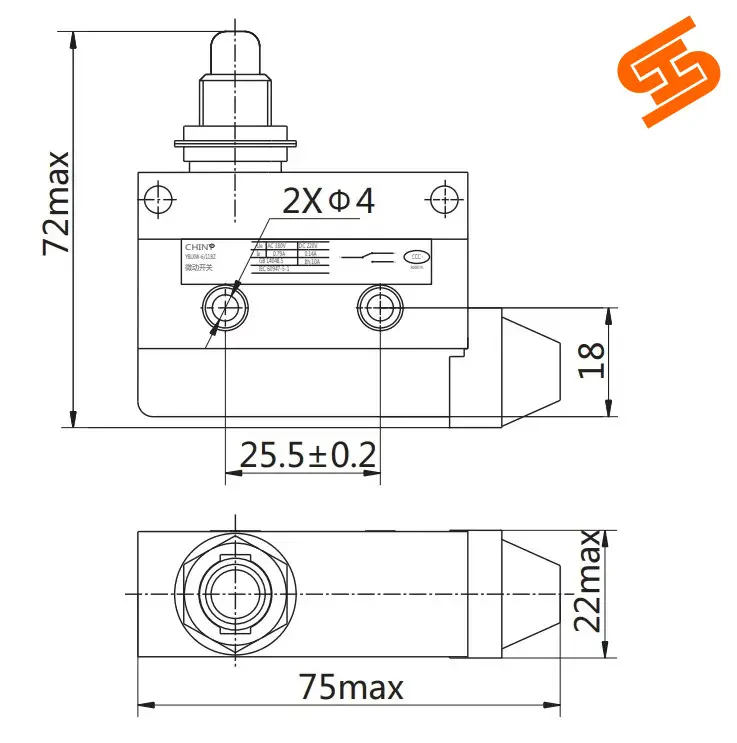

بر اساس نقشه ابعادی ارسالی، میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX دارای طول کلی حداکثر ۷۵ میلیمتر، ارتفاع کلی حداکثر ۷۲ میلیمتر و عرض حداکثر ۲۲ میلیمتر است.
ارتفاع بخش جلویی عملگر در نمای جانبی ۱۸ میلیمتر مشخص شده که فرم فشرده و صنعتی تجهیز را نشان میدهد.
برای نصب، روی بدنه دو سوراخ با قطر ۴ میلیمتر در نظر گرفته شده و فاصله مرکز تا مرکز سوراخها ۲۵٫۵±۰٫۲ میلیمتر است.
این ساختار باعث میشود نصب میکروسوئیچ روی شاسی یا پایههای فلزی با دقت مناسب انجام شود و در کاربردهای کنترلی و تشخیص موقعیت، عملکرد پایداری ارائه دهد.
کاربرد میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX
میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX کد فنی YBLXW-6/11BZ در ماشینآلات صنعتی، تجهیزات اتوماسیون، مدارهای اینترلاک، کنترل کورس و محدودسازی حرکت قطعات متحرک به کار میرود.
این محصول میتواند با تشخیص برخورد یا رسیدن قطعه به نقطه مشخص، سیگنال فرمان لازم را به تابلو کنترل یا مدار فرمان ارسال کند.
استفاده از آن در ابزارهای الکتریکی، تجهیزات سبک صنعتی و سیستمهای کنترلی باعث افزایش دقت عملکرد و جلوگیری از ادامه حرکت ناخواسته میشود.
قیمت و خرید میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX کد فنی YBLXW-6/11BZ
قیمت میکروسوئیچ قابدار قابل تنظیم چینت سری YBLX کد فنی YBLXW-6/11BZ به عواملی مانند نرخ ارز، موجودی بازار، شرایط واردات، اصالت کالا، نوع گارانتی و تعداد سفارش بستگی دارد.
برای خرید مطمئن، دریافت مشاوره فنی و استعلام قیمت روز این محصول، میتوانید با کارشناسان الکتروشایلیدر لالهزار تهران تماس بگیرید تا مدل مناسب با نیاز مدار فرمان یا ماشینآلات شما بررسی و پیشنهاد شود.
سوالات متداول
میکروسوئیچ YBLXW-6/11BZ چینت برای چه نوع مدارهایی مناسب است؟
این مدل برای مدارهای فرمان، کنترل موقعیت، اینترلاک و محدودسازی حرکت در ماشینآلات صنعتی مناسب است. از آن معمولاً در مدارهایی استفاده میشود که جریان فرمان پایین دارند و نیاز به ارسال سیگنال قطع یا وصل بر اساس حرکت مکانیکی وجود دارد.
آرایش کنتاکت میکروسوئیچ YBLXW-6/11BZ چگونه است؟
این مدل از سری YBLXW-6 معمولاً با آرایش کنتاکت 1NO+1NC عرضه میشود. این ساختار به طراح مدار اجازه میدهد همزمان از یک کنتاکت باز و یک کنتاکت بسته برای فرمانهای مختلف استفاده کند.
بر اساس مشخصات سری YBLXW-6، این میکروسوئیچ برای ولتاژ کاری تا 380 ولت AC با فرکانس 50/60 هرتز و تا 220 ولت DC در مدارهای فرمان قابل استفاده است. با این حال، هنگام نصب بهتر است مقدار درجشده روی بدنه یا دیتاشیت محصول بررسی شود.
آیا میکروسوئیچ YBLXW-6/11BZ برای بار مستقیم موتور مناسب است؟
خیر. این محصول برای مدار فرمان و ارسال سیگنال کنترلی طراحی شده است، نه قطع و وصل مستقیم بارهای قدرت مانند موتور. برای کنترل موتور باید از کنتاکتور، رله حفاظتی یا تجهیزات قدرت مناسب استفاده شود و میکروسوئیچ فقط فرمان کنترلی را صادر کند.
تفاوت میکروسوئیچ YBLXW-6/11BZ با لیمیت سوئیچهای صنعتی بزرگتر چیست؟
YBLXW-6/11BZ یک میکروسوئیچ قابدار با ابعاد کوچکتر و مناسب مدارهای فرمان سبک تا متوسط است. در مقابل، لیمیت سوئیچهای صنعتی بزرگتر معمولاً بدنه مقاومتر، درجه حفاظت بالاتر و تحمل مکانیکی بیشتری دارند و برای محیطهای سختتر مناسبتر هستند.
