لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX

لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX یک تجهیز الکترومکانیکی برای تشخیص موقعیت، محدودکردن حرکت و ارسال فرمان در ماشین‌آلات صنعتی است.
محرک فشاری مجهز به قرقره، اصطکاک میان قطعه متحرک و عملگر را کاهش می‌دهد و امکان تحریک نرم و تکرارپذیر کنتاکت‌ها را فراهم می‌کند.
این محصول معمولاً با کنتاکت‌های 1NO+1NC در مدار فرمان تجهیزات اتوماسیون به کار می‌رود.
تنوع زیرسری‌های YBLX نیز انتخاب محصول متناسب با شرایط نصب و محیط کاری را امکان‌پذیر می‌کند.

جدول مشخصات فنی

ویژگی لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX

لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX به یک عملگر غلتکی مجهز شده است تا نیروی قطعه متحرک را با اصطکاک و سایش کمتری به مکانیزم داخلی منتقل کند.
وجود کنتاکت باز و بسته در مدل‌های متداول، امکان ارسال هم‌زمان فرمان قطع و وصل را برای مدار کنترل فراهم می‌سازد.
این ساختار برای تشخیص موقعیت انتهایی، کنترل توالی حرکت و ایجاد اینترلاک مکانیکی در ماشین‌آلات مناسب است.
تنوع بدنه، عملگر و درجه حفاظت در خانواده YBLX نیز دست طراح را برای انتخاب مدل متناسب با محیط باز می‌گذارد.

در مدل لیمیت سوئیچ قرقره فشاری مستقیم چینت سری YBLX، اعمال نیرو به‌صورت مستقیم و عمودی انجام می‌شود؛ بنابراین برای مکانیزم‌هایی با حرکت خطی، دقت عملکرد و تکرارپذیری مناسبی فراهم می‌کند.

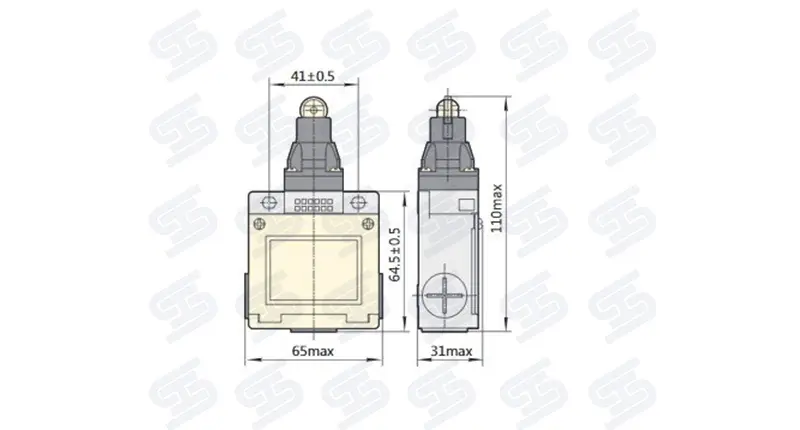

ابعاد لیمیت سوئیچ فشاری قرقره‌دار چینت سری YBLX

لیمیت سوئیچ فشاری قرقره‌دار چینت سری YBLX دارای حداکثر عرض ۶۵ میلی‌متر، حداکثر عمق ۳۱ میلی‌متر و حداکثر ارتفاع ۱۱۰ میلی‌متر است.
فاصله مرکز سوراخ‌های نصب در بخش بالایی دستگاه ۴۱±۰٫۵ میلی‌متر و فاصله عمودی محل نصب تا بخش پایینی بدنه ۶۴٫۵±۰٫۵ میلی‌متر است.
هنگام نصب این لیمیت سوئیچ روی ماشین‌آلات یا تابلو، باید فضای کافی برای حرکت اهرم قرقره‌دار و دسترسی مناسب به پیچ‌های ترمینال در نظر گرفته شود.

کاربرد لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX

این لیمیت سوئیچ برند چینت برای شناسایی رسیدن یک قطعه متحرک به نقطه تعیین‌شده و انتقال فرمان به کنترلر، رله یا کنتاکتور استفاده می‌شود.
نوع قرقره‌دار آن به‌خصوص در مکانیزم‌هایی کاربرد دارد که بادامک یا سطح متحرک از روی عملگر عبور می‌کند.

• تشخیص انتهای مسیر حرکت دستگاه
• کنترل موقعیت میز و کالسکه ماشین‌آلات
• استفاده در نوار نقاله و سیستم‌های انتقال
• کنترل باز و بسته‌شدن درب‌های صنعتی
• تشخیص وضعیت بالابر و تجهیزات جابه‌جایی
• ایجاد اینترلاک در مدار فرمان
• کنترل توالی عملیات در خطوط مونتاژ
• ارسال فرمان توقف یا تغییر جهت موتور
• کنترل موقعیت در دستگاه‌های بسته‌بندی
• اعلام رسیدن قطعه به ایستگاه کاری

خرید و استعلام قیمت لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX

قیمت لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX با توجه به کد کامل محصول، نوع بدنه، آرایش کنتاکت، درجه حفاظت، کشور سازنده، شرایط گارانتی و نوسانات نرخ ارز تعیین می‌شود.
پیش از خرید باید نوع حرکت مکانیزم، جهت برخورد، ظرفیت الکتریکی کنتاکت‌ها و شرایط محیط نصب بررسی شود.
برای دریافت مشاوره فنی، بررسی مدل جایگزین و استعلام قیمت روز با کارشناسان الکتروشایلی در تماس باشید.

سؤالات متداول

لیمیت سوئیچ فشاری قرقره دار چینت سری YBLX چگونه عمل می‌کند؟

با برخورد قطعه متحرک یا بادامک به قرقره، عملگر فشرده می‌شود و مکانیزم داخلی وضعیت کنتاکت‌های باز و بسته را تغییر می‌دهد. این تغییر به‌صورت یک فرمان الکتریکی به مدار کنترل منتقل می‌شود.

آیا می‌توان این لیمیت سوئیچ را مستقیماً برای قطع موتور استفاده کرد؟

استفاده مستقیم برای قطع جریان موتور توصیه نمی‌شود. لیمیت سوئیچ اساساً در مدار فرمان قرار می‌گیرد و فرمان آن باید از طریق کنتاکتور، رله واسط یا کنترلر به مدار قدرت منتقل شود.

تفاوت مدل فشاری قرقره‌دار با مدل اهرمی چیست؟

مدل فشاری قرقره‌دار با حرکت خطی و فشار مستقیم تحریک می‌شود، اما مدل اهرمی می‌تواند حرکت زاویه‌ای و دامنه برخورد بیشتری را دریافت کند. انتخاب میان این دو به مسیر، زاویه و میزان جابه‌جایی مکانیزم بستگی دارد.

درجه حفاظت تمام مدل‌های YBLX یکسان است؟

خیر. YBLX یک خانواده محصول با زیرسری‌های متعدد است. برخی مدل‌ها دارای IP52 هستند، درحالی‌که سری صنعتی YBLX-ME می‌تواند درجه حفاظت IP65 داشته باشد؛ بنابراین کد کامل محصول باید بررسی شود.

هنگام انتخاب لیمیت سوئیچ YBLX چه پارامترهایی باید کنترل شوند؟

نوع عملگر، جهت تحریک، کورس حرکت، سرعت برخورد، آرایش کنتاکت، ولتاژ و جریان مدار فرمان، درجه حفاظت، ابعاد نصب و تعداد دفعات عملکرد از مهم‌ترین پارامترهای انتخاب هستند.
