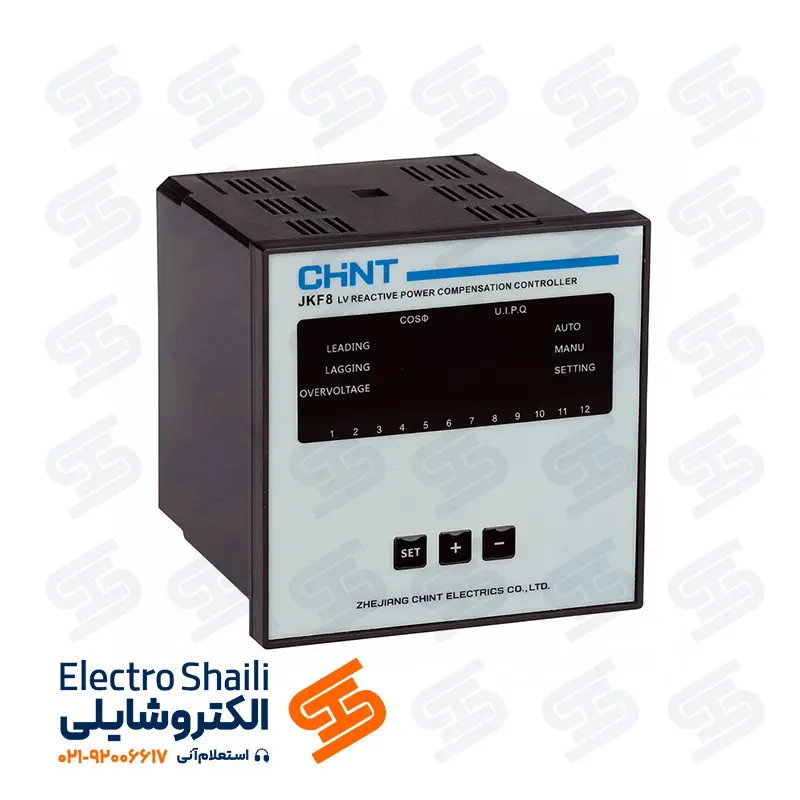

رگولاتور خازنی 6 پله چینت مدل JKF8-6

مزایای رگولاتور خازنی 6 پله چینت مدل JKF8-6

این رگولاتور برند چینت با کنترل مرحله‌ای بانک خازنی، ضریب توان شبکه را در محدوده تعیین‌شده نگه می‌دارد و از اعمال ظرفیت خازنی نامتناسب جلوگیری می‌کند.
امکانات تنظیمی و حفاظتی آن نیز بهره‌برداری از تابلو را دقیق‌تر و مطمئن‌تر می‌سازد.

• کنترل خودکار شش پله خازنی
• قابلیت تنظیم نسبت تبدیل ترانس جریان
• تأخیر زمانی قابل تنظیم برای سوئیچینگ
• تشخیص خودکار پلاریته سیگنال جریان
• حفاظت در برابر افت و اضافه‌ولتاژ
• جلوگیری از ورود خازن در جریان نمونه‌برداری بسیار پایین
• امکان کنترل و بررسی عملکرد در حالت دستی
• قابلیت تست چرخشی خروجی‌ها
• سازگاری با شبکه‌های ۵۰ و ۶۰ هرتز
• مصرف داخلی حداکثر ۱۵ وات

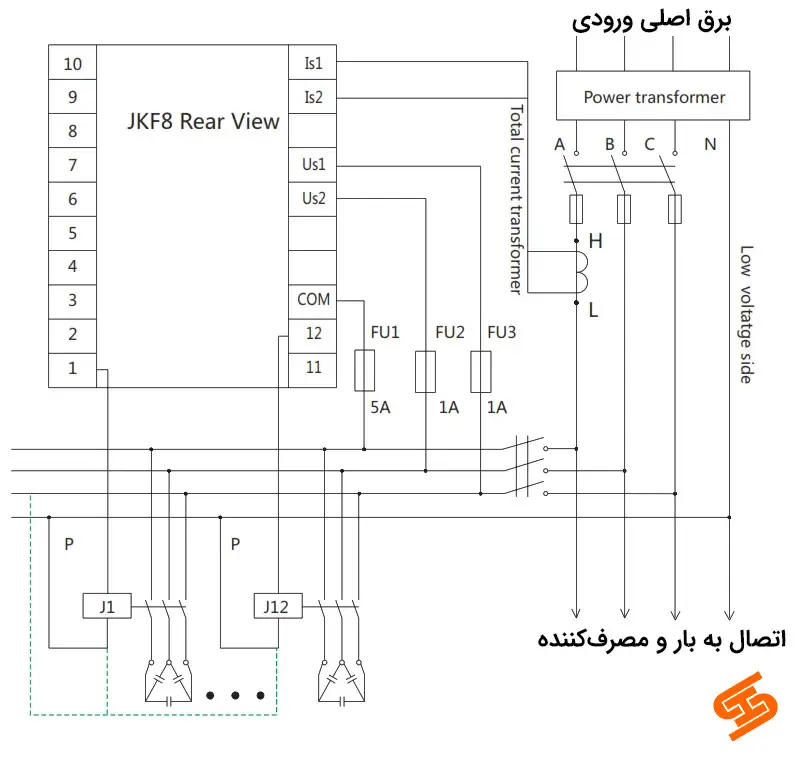

سیم‌کشی رگولاتور خازنی ۶ پله چینت مدل JKF8-6

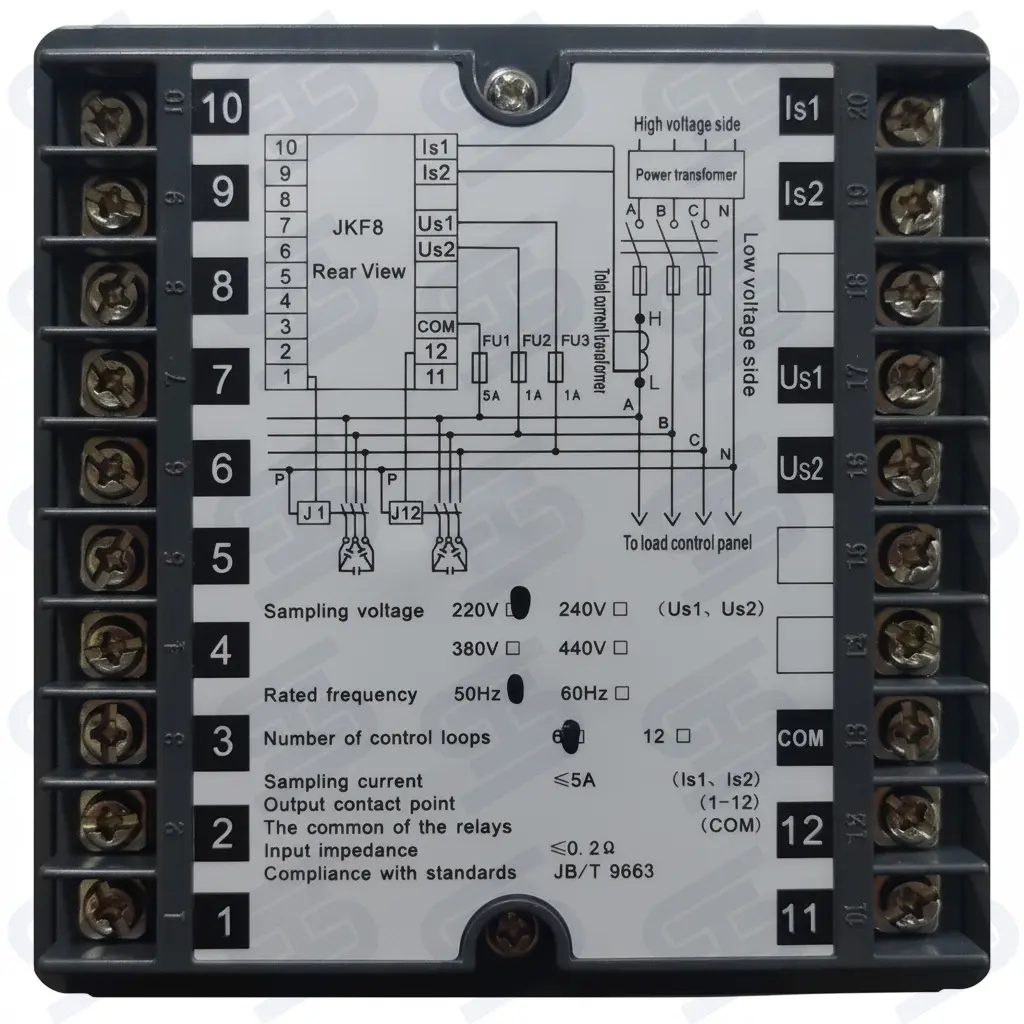

در تصویر، نمای پشت رگولاتور بانک خازنی CHINT مدل JKF8-6 دیده می‌شود که نقشه اتصال ترمینال‌های ورودی ولتاژ، ورودی جریان CT و خروجی‌های فرمان کنتاکتورها روی بدنه آن درج شده است. این نقشه به تکنسین کمک می‌کند تا سیم‌کشی تابلو بانک خازنی را با دقت بیشتری انجام داده و از عملکرد صحیح رگولاتور در کنترل پله‌های خازنی مطمئن شود.

ترمینال‌های Us1 و Us2 برای دریافت ولتاژ نمونه‌برداری شبکه استفاده می‌شوند و باید متناسب با ولتاژ انتخاب‌شده روی دستگاه، مانند 220، 380 یا 440 ولت، متصل شوند.
ترمینال‌های Is1 و Is2 نیز مخصوص اتصال ثانویه ترانس جریان هستند و جریان ورودی آن‌ها نباید از 5 آمپر بیشتر شود.

در بخش خروجی، ترمینال‌های فرمان رله برای کنترل بوبین کنتاکتورهای خازنی به کار می‌روند.
در مدل 6 پله، شش خروجی مربوط به شش مرحله خازنی استفاده شده و ترمینال COM به‌عنوان مشترک خروجی رله‌ها در مدار فرمان قرار می‌گیرد.

برای عملکرد دقیق رگولاتور، رعایت جهت نصب CT، اتصال صحیح ولتاژ نمونه‌برداری و تنظیم فرکانس دستگاه روی 50Hz در شبکه ایران اهمیت زیادی دارد.
سیم‌کشی صحیح باعث می‌شود رگولاتور ضریب توان را درست تشخیص داده و پله‌های خازنی را به‌موقع وارد یا خارج کند.

کاربرد رگولاتور خازنی 6 پله چینت مدل JKF8-6

این رگولاتور خازنی برای کنترل بانک خازنی در شبکه‌هایی به کار می‌رود که بار راکتیو آن‌ها در طول زمان تغییر می‌کند.
رگولاتور با پایش پارامترهای شبکه، تعداد پله‌های مورد نیاز را تعیین کرده و فرمان قطع یا وصل را به کنتاکتورهای خازنی ارسال می‌کند.

• تابلوهای بانک خازنی شش‌پله
• کارگاه‌ها و واحدهای صنعتی کوچک و متوسط
• تابلوهای برق ساختمان‌های تجاری و اداری
• مراکز خرید و مجموعه‌های خدماتی
• تأسیسات دارای موتورهای القایی
• سامانه‌های پمپاژ، تهویه و کمپرسور
• شبکه‌های توزیع فشار ضعیف
• تابلوهای اصلاح خودکار ضریب توان

در مجموع، JKF8-6 برای پروژه‌هایی مناسب است که بانک خازنی آن‌ها حداکثر به شش فرمان خروجی مستقل نیاز دارد؛ برای بانک‌های بزرگ‌تر با تفکیک ظرفیت دقیق‌تر، رگولاتور خازنی 12 پله چینت مدل JKF8-12 انتخاب کامل‌تری خواهد بود.

قیمت و خرید رگولاتور خازنی 6 پله چینت مدل JKF8-6

قیمت رگولاتور خازنی چینت مدل JKF8-6 تحت تأثیر عواملی مانند نوسانات نرخ ارز، ولتاژ نامی نسخه انتخابی، شرایط تأمین، اصالت کالا و نوع گارانتی قرار دارد.
پیش از ثبت سفارش، لازم است ولتاژ شبکه، تعداد پله‌های بانک خازنی، نسبت CT و کد فنی درج‌شده روی محصول بررسی شود.
برای دریافت مشاوره فنی، بررسی موجودی و استعلام قیمت روز رگولاتور خازنی 6 پله چینت مدل JKF8-6 با کارشناسان الکتروشایلی در تماس باشید.

سوالات متداول

رگولاتور چینت JKF8-6 چند پله خازنی را کنترل می‌کند؟

این مدل دارای ۶ خروجی است و می‌تواند متناسب با تنظیمات تابلو، از ۱ تا ۶ پله خازنی را کنترل کند. خروجی‌ها معمولاً فرمان قطع و وصل کنتاکتورهای خازنی را صادر می‌کنند و برای اتصال مستقیم خازن طراحی نشده‌اند.

چه ترانس جریانی برای رگولاتور JKF8-6 مناسب است؟

ترانس جریان باید دارای خروجی ثانویه سازگار با ورودی رگولاتور، معمولاً ۵ آمپر، باشد. نسبت اولیه CT بر اساس جریان کل تابلو انتخاب و مقدار نسبت تبدیل آن در تنظیمات دستگاه وارد می‌شود. محل نصب و جهت CT نیز باید مطابق نقشه سیم‌کشی سازنده باشد.

آیا JKF8-6 را می‌توان در شبکه ۲۲۰ ولت نصب کرد؟

این خانواده با ولتاژهای نامی مختلفی مانند ۲۲۰، ۲۴۰، ۳۸۰ و ۴۴۰ ولت عرضه می‌شود؛ اما هر دستگاه الزاماً از تمام این ولتاژها پشتیبانی نمی‌کند. بنابراین، ولتاژ درج‌شده روی پلاک و کد کامل نسخه خریداری‌شده باید دقیقاً با شبکه محل نصب مطابقت داشته باشد.

زمان تأخیر در رگولاتور خازنی JKF8-6 چه کاربردی دارد؟

زمان تأخیر از قطع و وصل سریع پله‌های خازنی در اثر تغییرات لحظه‌ای بار جلوگیری می‌کند. این پارامتر بین ۵ تا ۱۲۰ ثانیه قابل تنظیم است و انتخاب صحیح آن باید با زمان تخلیه خازن‌ها، نوع کنتاکتور و شرایط بار هماهنگ باشد.

آیا خروجی رگولاتور JKF8-6 مستقیماً به خازن متصل می‌شود؟

خیر. خروجی رگولاتور برای صدور فرمان به بوبین کنتاکتور خازنی استفاده می‌شود و خازن باید از طریق کنتاکتور مناسب، تجهیزات حفاظتی و مقاومت‌های تخلیه به شبکه متصل شود. ظرفیت کنتاکت خروجی نیز باید هنگام انتخاب ولتاژ بوبین و طراحی مدار فرمان بررسی شود.
