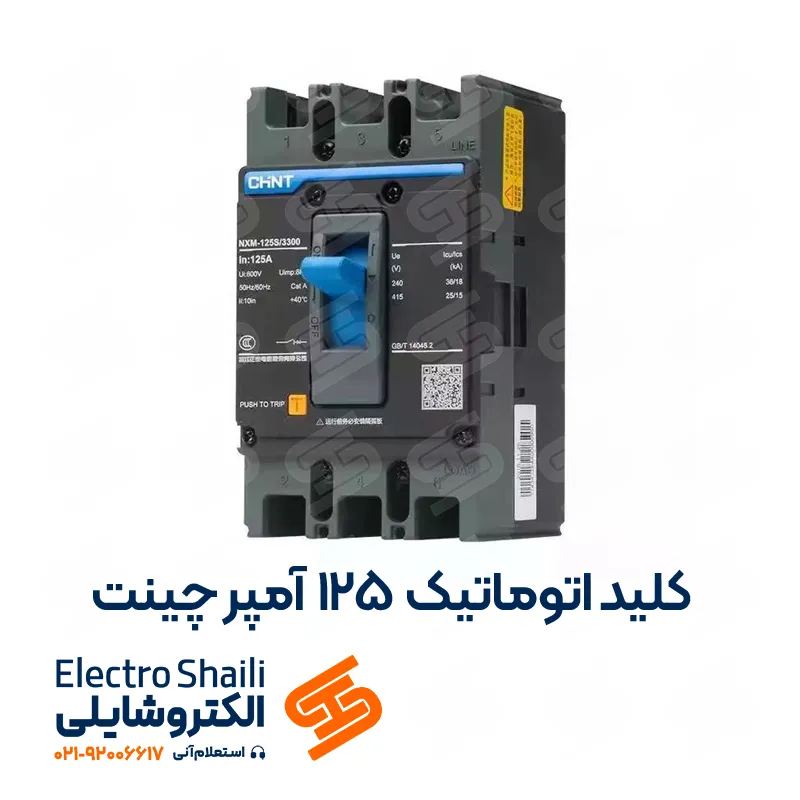

کلید اتوماتیک 125 آمپر فیکس چینت در سه مدل NM1-125H/3P، NM1-250H/3P و NXM-125F/3P، راهکاری مطمئن برای محافظت مدارهای سه فاز در تابلوهای برق صنعتی و تجاری هستند. این کلیدها با عملکرد ترکیبی حرارتی و مغناطیسی و طراحی فیکس (غیرقابل تنظیم)، ثبات عملکرد و حفاظت دقیق را تضمین میکنند.
در مدل NM1-125H، از فریم کوچکتر با قدرت قطع 36kA استفاده شده که برای پروژه های متوسط و تابلوهای عمومی مناسب است. در مقابل، مدل NM1-250H از فریم بزرگ تر با قدرت قطع بالاتر تا 50kA بهره مند است که امکان محافظت از خطوط قدرت با جریان هجومی بالا و بارهای القایی سنگین را فراهم می کند.
هر سه مدل این نوع کلید اتوماتیک چینت، دارای ساختار غیرقابل تنظیم هستند و جریان نامی آن ها قابل تنظیم نیست، که این مسئله باعث افزایش پایداری عملکرد در شرایط بحرانی و کاهش احتمال خطای اپراتوری می شود.
در صورتی که پروژه ی شما نیاز به جریان بالاتری دارد، کلید اتوماتیک ۱۶۰ آمپر فیکس چینت با ساختار مشابه و قدرت تحمل جریان بیشتر، گزینه ای مناسب خواهد بود.
مشخصات فنی کلید اتوماتیک ۱۲۵ آمپر فیکس چینت
| مشخصه |
مقدار |
| جریان نامی |
۱۲۵ آمپر |
| تعداد پل |
۳ پل |
| نوع کلید |
فیکس |
| حفاظت |
حرارتی مغناطیسی |
| ولتاژ کاری |
۴۰۰V AC |
| قدرت قطع |
۳۶kA / ۵۰kA |
| استاندارد |
IEC 60947-2 |
| نصب |
ثابت روی تابلو |
| دمای کاری |
۴۰- تا ۷۰+ °C |
ویژگی های کلید اتوماتیک ۱۲۵ آمپر فیکس چینت
کلیدهای اتوماتیک سه فاز چینت مدل NM1 با جریان نامی ۱۲۵ آمپر با ویژگی محافظت دقیق از مدارها در برابر اضافه بار، اتصال کوتاه، و نوسانات جریان هجومی طراحی شده اند. مدل NM1-125H با فریم سایز 125 و قدرت قطع 36kA مناسب تابلوهای معمولی است، درحالیکه مدل NM1-250H با فریم بزرگ تر و قدرت قطع 50kA برای مصارف صنعتی سنگین تر انتخاب بهتری به حساب می آید. ساختار مقاوم، عملکرد سریع، بدنه ضدآتش، و قابلیت نصب آسان در تابلوها از جمله ویژگی های حرفه ای این کلیدهاست.
-
عملکرد حفاظتی ترکیبی: حفاظت حرارتی (در برابر اضافه بار) و مغناطیسی (در برابر اتصال کوتاه)
-
مناسب برای شبکه سهفاز 400 ولت
-
قابلیت تحمل جریان هجومی بالا در مدل 250H
-
قدرت قطع متفاوت: 36kA (مدل 125H) و 50kA (مدل 250H)
-
ساختار فیکس و بدون پیچیدگی تنظیم جریان
-
طراحی مطابق با استاندارد بینالمللی IEC 60947-2
-
نصب ساده به صورت ریلی یا پیچ دار در تابلو
-
قاب ضدآتش با استحکام مکانیکی بالا
کاربردهای کلید اتوماتیک ۱۲۵ آمپر فیکس چینت
کلیدهای اتوماتیک ۱۲۵ آمپر چینت برای استفاده در مدارهای قدرت، سیستم های توزیع انرژی، ماشین آلات صنعتی و تابلوهای برق سه فاز کاربرد دارند. در پروژه های ساختمانی، تجاری، کارگاهی و صنعتی کاربرد وسیعی دارند و بسته به مدل، قابلیت کار در شرایط سخت تر یا تابلوهای محدود را دارا هستند.
-
حفاظت از تابلوهای توزیع سه فاز فشار ضعیف
-
مناسب برای خطوط تغذیه موتورهای الکتریکی، فن ها و پمپ ها
-
قابل استفاده در پروژه های ساختمانی، تجاری و صنعتی
-
مدل 125H: برای تابلوهای عمومی و سبک
-
مدل 250H: برای تابلوهای صنعتی، سیستم های سنگین و بارهای القایی
-
کاربرد در سامانه های HVAC، ایستگاه پمپاژ و تابلوهای کنترل
مزایای کلید اتوماتیک ۱۲۵ آمپر فیکس چینت
کلید اتوماتیک ۱۲۵ آمپر چینت ترکیبی از عملکرد دقیق، ساختار مقاوم و قدرت قطع بالا را ارائه می دهد. استفاده از این کلیدها منجر به کاهش احتمال آسیب به تجهیزات برقی، افزایش ایمنی سیستم، سهولت در نصب و نگهداری و بهینه سازی عملکرد شبکه می شود. انتخاب بین دو فریم 125 و 250، این امکان را می دهد که متناسب با سطح حفاظت مورد نیاز و شرایط بار، گزینه بهینه انتخاب شود.
-
افزایش ایمنی سیستم الکتریکی با قطع خودکار در برابر خطاهای الکتریکی
-
عدم نیاز به تنظیم دستی جریان به دلیل ساختار فیکس
-
عمر مفید بالا با بیش از ۱۰،۰۰۰ سیکل قطع و وصل
-
قیمت مناسب تر نسبت به برندهای اروپایی با عملکرد مشابه
-
بدنه مقاوم در برابر حرارت و ضربه
-
عملکرد سریع و دقیق در شرایط اضافه بار و اتصال کوتاه
-
قابلیت استفاده در انواع تابلوهای داخلی و فضای بسته
-
پشتیبانی توسط نمایندگی رسمی الکتروشایلی برای خدمات پس از فروش و اصالت کالا
جدول مقایسه سری های کلید اتوماتیک ۱۲۵ آمپر فیکس چینت
| ویژگیها |
NM1-125H/3P |
NM1-250H/3P |
NXM-125F/3P |
| جریان نامی (In) |
۱۲۵ آمپر |
۱۲۵ آمپر |
۱۲۵ آمپر |
| تعداد پل (Poles) |
۳ پل |
۳ پل |
۳ پل |
| قدرت قطع نهایی (Icu) |
۳۶ kA |
۵۰ kA |
۴۰ kA |
| فریم سایز |
کوچکتر |
بزرگتر |
متوسط |
| عملکرد حفاظتی |
حرارتی – مغناطیسی |
حرارتی – مغناطیسی |
حرارتی – مغناطیسی |
| ساختار جریان نامی |
فیکس (غیر قابل تنظیم) |
فیکس (غیر قابل تنظیم) |
فیکس (غیر قابل تنظیم) |
| کاربرد اصلی |
تابلوهای عمومی و متوسط |
تابلوهای صنعتی سنگین |
پروژه های صنعتی معمولی |
| استاندارد |
IEC 60947-2 |
IEC 60947-2 |
IEC 60947-2 |
| قیمت دی ماه 1404 (تومان) |
3/555/000 |
5/590/000 |
3/640/000 |
کلید اتوماتیک 125 آمپر فیکس چینت سری NM1-125H
مدل NM1-125H/3P با فریم کوچکتر و قدرت قطع ۳۶ کیلوآمپر، بیشتر برای تابلوهای برق عمومی و پروژه های متوسط کاربرد دارد. طراحی جمع و جور و عملکرد قابل اعتماد آن باعث شده گزینه مناسبی برای سیستم های توزیع برق با بارهای استاندارد باشد.
کلید اتوماتیک 125 آمپر فیکس چینت سری NM1-250H
مدل NM1-250H/3P با فریم بزرگ تر و قدرت قطع بالاتر تا ۵۰ کیلوآمپر، این مدل برای پروژههای صنعتی سنگین و خطوط قدرت با جریان هجومی بالا طراحی شده است. مقاومت بالا در برابر اضافهبار و اتصال کوتاه باعث استفاده گسترده آن در محیطهای صنعتی میشود.
کلید اتوماتیک 125 آمپر فیکس چینت سری NXM-125F
مدل NXM-125F/3P در رده میانگین قرار دارد و قدرت قطع ۴۰ کیلوآمپر را ارائه میدهد. مناسب برای پروژههای صنعتی معمولی است که نیاز به عملکرد دقیق و ساختار مقاوم دارند، اما بارهای خیلی سنگین ندارند. عملکرد ترکیبی حرارتی و مغناطیسی آن، حفاظت مطمئنی در شرایط مختلف فراهم میکند.
قیمت کلید اتوماتیک 125 آمپر چینت
با توجه به نوسانات ارز و شرایط بازار، لطفا جهت اطلاع از قیمت دقیق کلید اتوماتیک 125 آمپر چینت با واحد فروش الکتروشایلی تماس بگیرید.
سوالات متداول
کلید اتوماتیک ۱۲۵ آمپر فیکس چینت چه نوع حفاظتی ارائه میدهد؟
این کلید با حفاظت ترکیبی حرارتی و مغناطیسی، مدارهای سهفاز را در برابر اضافهبار، اتصال کوتاه و جریانهای لحظهای محافظت میکند.
تفاوت فنی مدلهای NM1-125H، NM1-250H و NXM-125F در چیست؟
تفاوت اصلی این مدلها در فریم سایز و قدرت قطع نهایی است:
NM1-125H با 36kA برای تابلوهای عمومی، NM1-250H با 50kA برای مصارف صنعتی سنگین و NXM-125F با 40kA برای کاربردهای صنعتی معمولی مناسب است.
فیکس بودن جریان نامی چه مزیتی در بهرهبرداری دارد؟
ساختار فیکس باعث پایداری عملکرد حفاظتی، حذف تنظیمات اشتباه و افزایش ایمنی سیستم در شرایط بهرهبرداری مداوم میشود.
این کلید اتوماتیک برای چه سطح ولتاژ و شبکهای طراحی شده است؟
کلید اتوماتیک ۱۲۵ آمپر فیکس چینت برای شبکه سهفاز ۴۰۰ ولت AC مطابق استاندارد IEC 60947-2 طراحی شده است.
کدام مدل برای بارهای القایی و جریان هجومی بالا مناسبتر است؟
برای موتورهای پرقدرت، پمپها و بارهای القایی، مدل NM1-250H/3P به دلیل قدرت قطع بالاتر و فریم بزرگتر انتخاب مهندسیتری محسوب میشود.
