کنتاکتور 40 آمپر چینت سری NC1 زمانی انتخاب می شود که نیاز به کنترل بارهای موتوری با توان متوسط وجود دارد و باید میان اطمینان فنی و مقرون به صرفه بودن اقتصادی تعادل برقرار شود. این تجهیز قابلیت مدیریت موتورهای سه فاز تا توان 18.5kW (معادل 25 اسب بخار) را دارد و در رده کاری AC-3 قرار می گیرد.
به همین دلیل برای موتورهای القایی با جریان های راه اندازی بالا عملکردی پایدار و مطمئن ارائه می دهد.
کنتاکتور چینت با انطباق کامل با استاندارد IEC و استفاده از مواد اولیه باکیفیت، عملکردی پایدار و طولانی مدت در صنایع کوچک و بزرگ تضمین میکند.
بوبین این کنتاکتور در ولتاژهای 220 و 110 ولت AC و همچنین 24 ولت DC تولید می شود که باعث سازگاری آسان با سیستم های فرمان و قدرت مختلف می گردد.
علاوه بر این، امکان ترکیب آن با رله حرارتی، تایمر و کنتاکت کمکی، انعطاف بالایی در طراحی مدارهای فرمان و حفاظت موتوری ایجاد می کند.
به واسطه دوام مکانیکی بیش از یک میلیون سیکل، انطباق کامل با استاندارد IEC/EN 60947-4-1 و قیمت رقابتی، کنتاکتور 40 آمپر چینت به یکی از محبوب ترین گزینه ها برای مهندسان و پیمانکارانی تبدیل شده است که به دنبال قطعه ای استاندارد، در دسترس و قابل اعتماد هستند.
کنتاکتور 38 آمپر چینت با جریان نامی ۳۸A و توانایی کنترل موتورهای سهفاز تا 18.5kW، مطابق استاندارد IEC/EN 60947-4-1 طراحی شده و انتخابی مطمئن برای مدارهای فرمان و قدرت در صنایع مختلف است.
جدول مشخصات کنتاکتور 40 آمپر چینت
| مشخصات کلیدی |
مقدار |
| برند |
CHINT |
| جریان نامی (AC-3) |
40 آمپر |
| توان موتور قابل کنترل |
تا 18.5 کیلووات (در 400V) |
| رده کاری |
AC-3 |
| تعداد پل اصلی |
3 پل |
| کمککنتاکت استاندارد |
1NC یا 1NO (بسته به مدل) |
| ولتاژ بوبینهای رایج |
220VAC / 110VAC / 24VDC |
| عمر مکانیکی |
بیش از 10,000,000 قطع و وصل |
| استاندارد ساخت |
IEC/EN 60947-4-1 |
| روش نصب |
ریل DIN یا نصب پیچی |
ویژگی های کنتاکتور 40 آمپر چینت
ویژگی کنتاکتور ۴۰ آمپر چینت این است که برای موتورهای متوسط طراحی شده و با داشتن سری های مختلف و بوبین های متنوع، انعطاف بالایی در انتخاب به طراحان و مجریان پروژه می دهد.
این تجهیز هم از نظر تحمل جریان و هم از نظر سازگاری با جانبی ها، یک قطعه مطمئن و کارآمد است.
- جریان نامی ۴۰ آمپر در رده AC-3، مناسب موتورهای سه فاز تا ۱۸.۵kW.
- بوبین های AC (220V، 110V، 380V) و DC (24V) برای انواع مدار فرمان.
- مدل های مختلف: NC1 (کلاسیک)، NXC (بوبین کم مصرف و بی صدا)، NC7 (کم جا).
- کمک کنتاکت های 1NO یا 1NC برای کاربردهای کنترلی.
- نصب روی ریل DIN یا به صورت پیچی برای انعطاف در طراحی تابلو.
- عمر مکانیکی بیش از یک میلیون سیکل و عمر الکتریکی حدود ۲۰۰هزار بار.
- مطابقت با استاندارد IEC/EN 60947-4-1 و تاییدیه CE/CCC.
کاربردهای کنتاکتور 40 آمپر چینت
کاربرد کنتاکتور ۴۰ آمپر چینت بیشتر در پروژه هایی دیده می شود که نیاز به کنترل موتورهای متوسط یا بارهای عمومی دارند.
این تجهیز در صنایع مختلف، ساختمان ها و تابلوهای نیمه سنگین حضور پررنگی دارد.
- کنترل موتورهای سه فاز تا توان ۱۸.۵kW (≈۲۵HP).
- مدارهای فرمان موتور مثل استارت/استاپ، معکوس ساز و ستاره–مثلث.
- بارهای مقاومتی نظیر هیترها و المنت های کوچک در رده AC-1.
- سیستم های تهویه مطبوع (HVAC) و پمپ های صنعتی/ساختمانی.
- تابلوهای برق صنعتی سبک و نیمه سنگین.
- پروژه های ساختمانی، تجاری و تاسیساتی با نیاز به قطع وصل پرتکرار.
مزایای کنتاکتور 40 آمپر چینت
مزایا کنتاکتور ۴۰ آمپر چینت در این است که در عین قیمت مناسب، کیفیت استاندارد و عمر طولانی دارد.
این ترکیب باعث شده هم برای طراحان اقتصادی و هم برای پیمانکارانی که به دنبال دوام هستند، گزینه ای مطمئن باشد.
- قیمت رقابتی نسبت به برندهای اروپایی.
- دسترسی آسان به محصول و جانبی ها در بازار ایران.
- بوبین کم مصرف و نویز پایین در مدل NXC.
- طراحی فشرده در سری NC7 برای تابلوهای کم جا.
- طول عمر مکانیکی و الکتریکی بالا.
- نصب سریع و سرویس آسان در زمان بهره برداری.
- انطباق کامل با استانداردهای بین المللی.
جدول مقایسه کدهای کنتاکتور 40 آمپر چینت
چینت این کنتاکتور را در مدل های متنوع عرضه کرده است تا با توجه به شرایط پروژه بهترین انتخاب فراهم باشد:

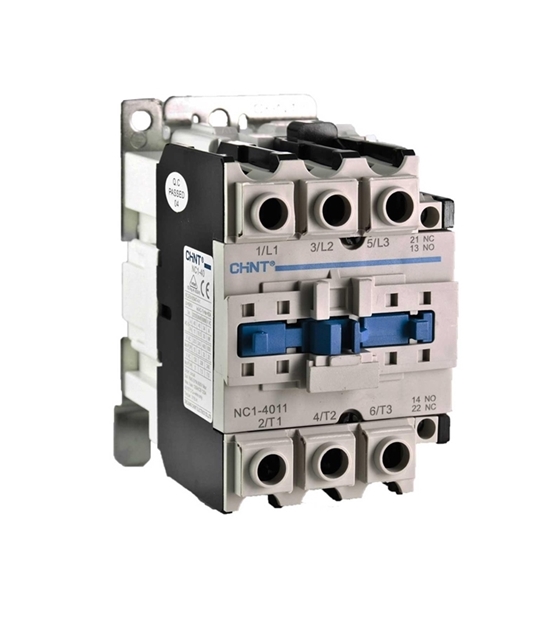

- NC1-4011 → مدل کلاسیک با ۳ پل اصلی و یک کمک کنتاکت NC؛ پرکاربرد در مصارف عمومی.
- NXC-40 → نسل جدید با بوبین کم مصرف و صدای کمتر؛ مناسب تابلوهای مدرن.
- NC7-4011 → نسخه فشرده با ۳ پل اصلی و یک کمکی NC؛ مخصوص تابلوهایی که محدودیت فضا دارند.
- NCH8-2P/40A-2NO → کنتاکتور دو پل با ۲ کنتاکت NO، مناسب مدارهای تکفاز، روشنایی و بارهای غیرموتوری که نیاز به قطع همزمان دو مسیر جریان دارند؛ انتخابی کاربردی برای تابلوهای توزیع و کنترل ساده.
| کد محصول |
سری |
پل اصلی / کمکی |
بوبین های رایج |
ویژگی خاص |
| NC1-4011 |
NC1 کلاسیک |
3P + 1NC |
AC220 / AC110 / DC24 |
اقتصادی و پرکاربرد، سازگار با رله حرارتی |
| NXC-40 |
NXC نسل جدید |
3P (+ جانبی اختیاری) |
AC220 / AC110 / DC24 |
بوبین کم مصرف، صدای کمتر، راندمان بالاتر |
| NC7-4011 |
NC7 فشرده |
3P + 1NC |
AC220 / AC110 |
طراحی کم جا، مناسب تابلوهای کوچک و محدودیت فضا |
| NCH8-2P/40A-2NO |
NCH8 |
2P + 2NO |
AC220V / AC230V |
کنتاکتور ماژولار دو پل، مناسب روشنایی و بارهای غیرموتوری |
قیمت کنتاکتور 40 آمپر چینت
قیمت کنتاکتور ۴۰ آمپر چینت به دلیل نوسان نرخ ارز و تفاوت بین سری های NC1، NXC و NC7 متغیر است.
برای اطلاع از آخرین قیمت، موجودی لحظه ای و دریافت پیشنهاد فنی متناسب با پروژه با تیم فروش تماس بگیرید.
ما تضمین می کنیم بهترین گزینه را با توجه به شرایط کاری و بودجه در اختیار شما قرار دهیم.
با خرید از نمایندگی رسمی چینت در الکتروشایلی، خیال تان از کیفیت و خدمات پس از فروش راحت است.
سوالات متداول
کنتاکتور 40 آمپر چینت برای چه رنج موتوری مناسب است؟
کنتاکتور 40 آمپر چینت در رده کاری AC-3 برای کنترل موتورهای سهفاز تا توان حدود 18.5 کیلووات در ولتاژ 400 ولت مناسب است و در تابلوهای صنعتی فشار ضعیف کاربرد گستردهای دارد.
تفاوت کاربرد کنتاکتور 40 آمپر چینت با رنجهای پایینتر چیست؟
این رنج برای بارهای موتوری با جریان بالاتر طراحی شده و نسبت به رنجهای 25 یا 32 آمپر، تحمل جریان، دوام الکتریکی و پایداری بیشتری در قطعووصلهای مکرر ارائه میدهد.
آیا کنتاکتور 40 آمپر چینت قابلیت استفاده با رله حرارتی را دارد؟
بله، کنتاکتور 40 آمپر چینت با رلههای حرارتی متناسب با این رنج جریان کاملاً سازگار است و میتواند در مدارهای حفاظتی موتور برای محافظت در برابر اضافهبار مورد استفاده قرار گیرد.
آیا امکان نصب رله حرارتی روی کنتاکتور 40 آمپر وجود دارد؟
بله، این کنتاکتور قابلیت اتصال به رله حرارتی و کنتاکت کمکی را دارد.
کدام سری کنتاکتور 40 آمپر بهتر است؟
بسته به نیاز پروژه، سریهای NC1 اقتصادیتر و سریهای NC7 و NC8 نسل جدیدتر و بهینهتر هستند.
