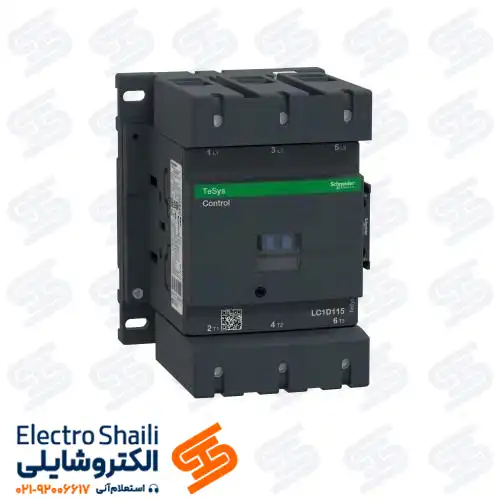

کنتاکتور 115 آمپر اشنایدر برای مدیریت جریان های بالا در مدارهای فرمان و قدرت طراحی شده و توانایی کلیدزنی موتورهای سه فاز تا ۵۵ کیلووات را دارد.
این مدل از کنتاکتور اشنایدر با ظرفیت AC-3 تا ۱۱۵ آمپر و تنوع ولتاژ بوبین شامل AC (۱۱۰، ۲۲۰، ۲۳۰ ولت)، DC (۲۴، ۱۱۰ ولت) و نسخه چندولتاژی ۱۰۰ تا ۲۵۰ ولت AC/DC، پاسخگوی نیازهای متنوع در پروژه های صنعتی و تاسیساتی است.
وجود مدل هایی با فرکانس کاری ویژه (۵۰ هرتز یا ۴۰–۴۰۰ هرتز) این کنتاکتور را برای کاربردهای خاص در صنایع دریایی، معدنی و تجهیزات نظامی ایده آل کرده است. استفاده از کنتاکت های روکش نقره، مکانیزم کلیدزنی دقیق، عایق بندی مطمئن و طراحی دفع حرارت بهینه، موجب شده این مدل حتی در بار کامل و کلیدزنی مکرر عملکردی پایدار داشته باشد.
نصب سریع روی ریل DIN یا پیچ تابلو، سازگاری با رله های حرارتی اشنایدر و مقاومت بالا در برابر نوسانات ولتاژ، از عواملی است که کنتاکتور ۱۱۵ آمپر اشنایدر را به انتخابی حرفه ای برای پروژه های سنگین صنعتی و تاسیسات بزرگ تبدیل می کند.
برای مدارهایی که جریان کاری در محدوده ۸۰ آمپر و توان موتور تا حدود ۴۰ کیلووات است، انتخاب کنتاکتور ۸۰ آمپر اشنایدر از نظر مهندسی بهینه تر است. این مدل با رده بندی حرارتی متناسب، کاهش افت ولتاژ در مدار فرمان و کاهش تنش الکتریکی روی کنتاکت ها، باعث افزایش طول عمر تجهیزات و بهبود پایداری سیستم می شود. همچنین تنوع بوبین های AC و DC در این رنج، امکان انطباق کامل با شرایط ولتاژی پروژه را فراهم می کند.
دانلود کاتالوگ فنی کنتاکتور 115 آمپر اشنایدر
جدول مشخصات کنتاکتور ۱۱۵ آمپر اشنایدر
| مشخصه |
مقدار |
| جریان نامی (AC-3) |
۱۱۵ آمپر |
| توان کاری (۴۰۰V – AC-3) |
۵۵ کیلووات |
| ولتاژ بوبین |
۲۴، ۱۱۰، ۲۲۰، ۲۳۰ ولت AC – ۲۴، ۱۱۰ ولت DC – چندولتاژی ۱۰۰–۲۵۰V AC/DC |
| نوع جریان بوبین |
AC / DC |
| فرکانس کاری |
۵۰ هرتز یا ۴۰–۴۰۰ هرتز (بسته به مدل) |
| تعداد پل |
۳ پل |
| آرایش کنتاکت کمکی |
۱NO+۱NC |
| استاندارد ساخت |
IEC 60947-4-1 |
| عمر مکانیکی |
بیش از ۱ میلیون سیکل |
| نصب |
روی ریل DIN یا پیچ تابلو |
| وزن |
حدود ۲.۱ کیلوگرم |
ویژگی های کنتاکتور d115 اشنایدر
ویژگی کنتاکتور ۱۱۵ آمپر اشنایدر با در نظر گرفتن نیازهای واقعی صنایع سنگین طراحی شده است.
تجهیزی که علاوه بر توان کلیدزنی بالا، انعطاف در انتخاب ولتاژ بوبین و فرکانس کاری را در اختیار کاربر قرار می دهد.
استفاده از قطعات باکیفیت و ساختار مکانیکی مستحکم، دوام و اطمینان این محصول را در شرایط سخت کاری تضمین می کند.
- عرضه در بوبین های AC (۱۱۰، ۲۲۰، ۲۳۰ ولت)، DC (۲۴، ۱۱۰ ولت) و چندولتاژی ۱۰۰–۲۵۰ ولت AC/DC
- توانایی کنترل موتورهای سه فاز تا ۵۵ کیلووات در کلاس کاری AC-3
- مدل های ویژه با فرکانس کاری ۵۰ هرتز یا ۴۰–۴۰۰ هرتز برای کاربردهای خاص
- کنتاکت های روکش نقره برای کاهش جرقه و افزایش طول عمر
- طراحی فشرده با سیستم دفع حرارت بهینه
- نصب سریع و آسان روی ریل DIN یا پیچ تابلو
- سازگار با رله های حرارتی و تجهیزات حفاظتی اشنایدر
کاربردهای کنتاکتور 115 آمپر اشنایدر
این مدل کنتاکتور اشنایدر در پروژه هایی که نیاز به کلیدزنی مداوم، بار سنگین و عملکرد پایدار در طولانی مدت دارند، کاربرد دارد.
تنوع ولتاژ و فرکانس کاری، آن را برای صنایع مختلف و محیط های کاری خاص مناسب کرده است.
- کنترل و راه اندازی موتورهای بزرگ سه فاز در صنایع سنگین
- سیستم های تهویه و HVAC با ظرفیت بالا
- خطوط تولید پیوسته و ماشین آلات صنعتی پرتوان
- ایستگاه های پمپاژ و انتقال سیالات تحت فشار
- صنایع معدنی، فولادی و پتروشیمی
- تجهیزات با فرکانس کاری غیرمعمول (۴۰–۴۰۰ هرتز) در حوزه های دریایی و نظامی
مزایای کنتاکتور 115 آمپر اشنایدر
انتخاب کنتاکتور ۱۱۵ آمپر اشنایدر به معنای بهره مندی از تجهیزی است که هم قابلیت اطمینان بالا دارد و هم در کاهش هزینه های نگهداری و توقف سیستم موثر است.
طراحی دقیق و کیفیت ساخت بالا، ماندگاری و بهره وری آن را در طولانی مدت تضمین می کند.
- طول عمر مکانیکی و الکتریکی بالا حتی در بار کامل
- قابلیت سازگاری با طیف گسترده ای از شرایط ولتاژ و فرکانس
- کاهش خطر خرابی و توقف ناگهانی سیستم
- مقاومت بالا در برابر نوسانات ولتاژ و شرایط کاری سخت
- سازگار با تجهیزات جانبی و حفاظتی اشنایدر
- بهبود راندمان و کاهش استهلاک تجهیزات متصل
کنتاکتور 115 آمپر اشنایدر بوبین ۲۴ ولت DC
ولتاژ ۲۴ ولت DC یکی از امن ترین گزینه ها برای مدارهای فرمان کم ولتاژ است و خطر برق گرفتگی را به حداقل می رساند. این مدل با عملکرد بی صدا، جلوگیری از قوس الکتریکی و کاهش لرزش مکانیکی، برای پروژه های اتوماسیون، سیستم های حفاظتی حساس و محیط هایی که نیاز به پایداری بالا دارند ایده آل است.
کنتاکتور 115 آمپر اشنایدر بوبین ۱۱۰ ولت AC و DC
- LC1D115F7 (۱۱۰V AC): مناسب برای تجهیزات صنعتی و شبکه های ایزوله با ولتاژ فرمان متوسط، با عملکرد پایدار در بارهای پیوسته.
- LC1D115FD (۱۱۰V DC): طراحی شده برای سیستم های مستقیم ولتاژ متوسط، با مکانیزم کاهش نویز و افزایش طول عمر کنتاکت ها، ایده آل برای کلیدزنی های مکرر در شرایط سنگین.
کنتاکتور 115 آمپر اشنایدر بوبین ۲۲۰ ولت AC
ولتاژی پرکاربرد در صنایع و تاسیسات که به دلیل دسترسی آسان و سازگاری با شبکه برق شهری، انتخابی رایج برای اکثر پروژه های صنعتی محسوب می شود. این مدل با طراحی مقاوم، نصب سریع و پایداری عملکرد، برای کاربری های عمومی و سنگین قابل اعتماد است.
کنتاکتور 115 آمپر اشنایدر بوبین ۲۳۰ ولت AC
مطابق با استاندارد برق اروپا، مناسب پروژه های صادراتی و تجهیزات بین المللی. این مدل علاوه بر پایداری عملکرد، با بسیاری از تجهیزات خارجی سازگار بوده و برای کاربری های بین المللی ایده آل است.
کنتاکتور 115 آمپر اشنایدر بوبین چندولتاژی ۱۰۰ تا ۲۵۰ ولت AC/DC
این نسخه قابلیت کارکرد با دامنه وسیعی از ولتاژهای AC و DC را دارد و برای پروژه هایی که محدودیت در تامین ولتاژ یا نیاز به انعطاف در نصب دارند مناسب است. انتخابی عالی برای پروژه های چندمنظوره یا تجهیزاتی که در مناطق مختلف با شرایط برقی متفاوت نصب می شوند.
کنتاکتور 115 آمپر اشنایدر بوبین با فرکانس کاری ویژه
- LC1F115M5 (۵۰ هرتز): مخصوص سیستم هایی که با فرکانس استاندارد ۵۰ هرتز کار می کنند، با پایداری بالا در کاربری های مداوم.
- LC1F115M7 (۴۰–۴۰۰ هرتز): طراحی شده برای کاربردهای خاص در صنایع دریایی، نظامی یا تجهیزات ویژه که نیاز به کلیدزنی در فرکانس های غیرمعمول دارند.
جدول مقایسه مدل های کنتاکتور ۱۱۵ آمپر اشنایدر
| ولتاژ بوبین |
نوع بوبین |
کد فنی |
جریان نامی |
توان کاری |
فرکانس |
| ۲۴V DC |
DC |
LC1D115BD |
۱۱۵A |
۵۵kW |
DC |
| ۱۱۰V AC |
AC |
LC1D115F7 |
۱۱۵A |
۵۵kW |
۵۰/۶۰Hz |
| ۱۱۰V DC |
DC |
LC1D115FD |
۱۱۵A |
۵۵kW |
DC |
| ۲۲۰V AC |
AC |
LC1D115M7 |
۱۱۵A |
۵۵kW |
۵۰/۶۰Hz |
| ۲۳۰V AC |
AC |
LC1D115P7 |
۱۱۵A |
۵۵kW |
۵۰/۶۰Hz |
| ۱۰۰–۲۵۰V AC/DC |
AC/DC |
LC1G115KUEN |
۱۱۵A |
۵۵kW |
AC/DC |
| ۲۲۰V AC |
AC |
LC1F115M5 |
۱۱۵A |
۵۵kW |
۵۰Hz |
| ۲۲۰V AC |
AC |
LC1F115M7 |
۱۱۵A |
۵۵kW |
۴۰–۴۰۰Hz |
قیمت کنتاکتور 115 آمپر اشنایدر
قیمت کنتاکتور 115 آمپر اشنایدر تحت تاثیر عواملی مانند نوسانات نرخ ارز، ولتاژ و نوع بوبین (AC یا DC)، تعداد پل، آرایش کنتاکت و شرایط بازار متغیر است. به عنوان نمایندگی و مرکز فروش رسمی محصولات اشنایدر، فروشگاه الکتروشایلی این محصول را با گارانتی اصالت کالا، مشاوره فنی تخصصی و قیمت رقابتی عرضه می کند. برای دریافت استعلام قیمت روز و راهنمایی در انتخاب مدل مناسب، می توانید با بخش فروش ما تماس بگیرید.
سوالات متداول
کنتاکتور ۱۱۵ آمپر اشنایدر برای چه کاربردهایی مناسب است؟
کنتاکتور ۱۱۵ آمپر Schneider Electric برای راهاندازی و کنترل موتورهای سهفاز تا توان ۵۵ کیلووات، خطوط تولید سنگین، پمپهای صنعتی بزرگ، سیستمهای تهویه با ظرفیت بالا، صنایع معدنی، فولادی و پتروشیمی و مدارهای قدرت با بار پیوسته طراحی شده است.
توان و جریان قابل پشتیبانی کنتاکتور ۱۱۵ آمپر اشنایدر چقدر است؟
این کنتاکتور دارای جریان نامی ۱۱۵ آمپر در کلاس AC-3 بوده و در ولتاژ ۴۰۰ ولت، توان کاری تا ۵۵ کیلووات را پشتیبانی میکند و برای پروژههای صنعتی سنگین با کلیدزنی مداوم گزینهای کاملاً مطمئن محسوب میشود.
کنتاکتور ۱۱۵ آمپر اشنایدر در چه ولتاژها و فرکانسهایی عرضه میشود؟
این سری در بوبینهای AC با ولتاژهای ۱۱۰، ۲۲۰ و ۲۳۰ ولت، بوبینهای DC با ولتاژهای ۲۴ و ۱۱۰ ولت و همچنین نسخه چندولتاژی ۱۰۰ تا ۲۵۰ ولت AC/DC عرضه میشود. علاوه بر این، مدلهایی با فرکانس کاری ۵۰ هرتز و ۴۰ تا ۴۰۰ هرتز برای کاربردهای خاص در دسترس هستند.
مزیت نسخه چندولتاژی کنتاکتور ۱۱۵ آمپر اشنایدر چیست؟
مدل چندولتاژی ۱۰۰ تا ۲۵۰ ولت AC/DC این امکان را فراهم میکند که کنتاکتور بدون تغییر بوبین در پروژههایی با شرایط ولتاژی متفاوت استفاده شود؛ این ویژگی برای پروژههای چندمنظوره، صادراتی یا محیطهایی با ناپایداری ولتاژ بسیار کاربردی است.
نصب کنتاکتور ۱۱۵ آمپر اشنایدر چگونه انجام میشود؟
این کنتاکتور قابلیت نصب روی ریل DIN یا بهصورت پیچ خور روی تابلو را دارد و با توجه به طراحی مقاوم، دفع حرارت بهینه و سازگاری کامل با رلههای حرارتی اشنایدر، نصب اصولی آن باعث افزایش طول عمر و پایداری عملکرد در شرایط کاری سخت میشود.
