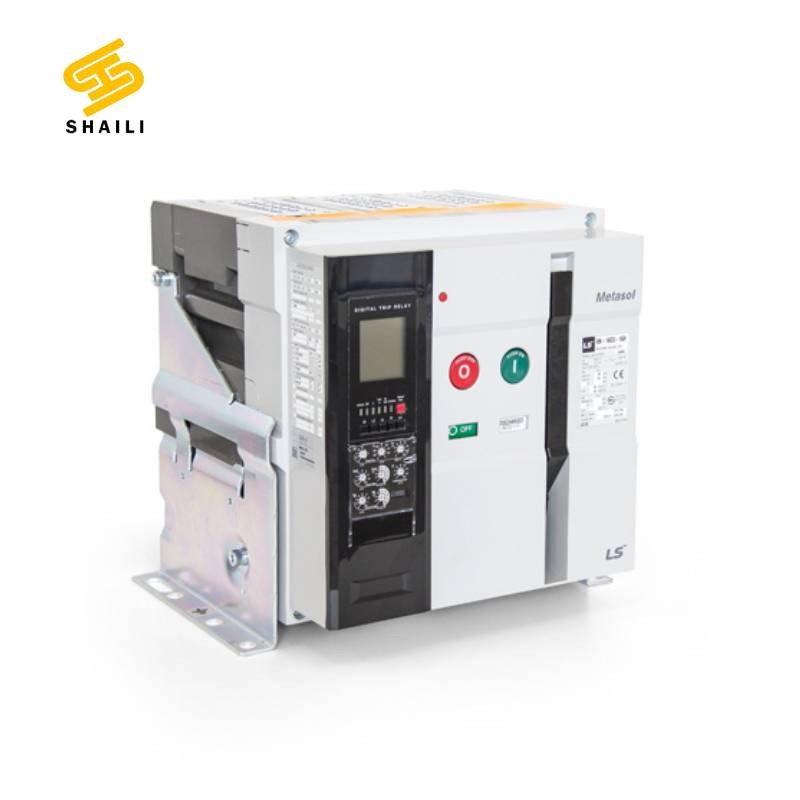

کلید هوایی فیکس 630 آمپر ال اس سری AN06D306H ال اس، با جریان نامی 630 آمپر، برای محیط هایی طراحی شده اند که عبور جریان های بالا و قطع و وصل های پرتکرار جزو شرایط عادی است. دو کد M2D2D2AXAG5 و MAD0D0AXNG5 هرکدام بسته به نوع واحد حفاظتی (حرارتی–مغناطیسی یا الکترونیکی) و امکانات جانبی، گزینه ای انعطاف پذیر برای مهندسان برق به حساب می آیند.
این کلیدها در دسته Fixed Type قرار می گیرند، یعنی نصب آن ها ساده تر و نگهداری شان کم هزینه تر است، به ویژه در پروژه هایی که نیازی به کشویی بودن تجهیز وجود ندارد.
کلید هوایی ال اس در رنج 630 آمپر سری AN06D306H، انتخابی مطمئن برای حفاظت فیدرهای اصلی و تابلوهای برق صنعتی است که هم ایمنی بالا و هم صرفه اقتصادی را فراهم می کند.
بدنه مقاوم، توان تحمل جریان های لحظه ای سنگین و حفاظت سریع در برابر اتصال کوتاه، از مهم ترین خصوصیات این مدل ها محسوب می شوند.
استاندارد بین المللی IEC 60947-2 در طراحی آن ها رعایت شده و همین موضوع باعث می شود پیمانکاران در پروژه های حساس مثل نیروگاه ها، صنایع فولاد، سیمان، نفت و گاز یا حتی ساختمان های عظیم شهری با خیال راحت روی عملکرد این کلید حساب کنند.
علاوه بر حفاظت در برابر اضافه بار و اتصال کوتاه، طول عمر مکانیکی بیش از ۱۰ هزار سیکل و عمر الکتریکی بالا، این کلید را به گزینه ای ماندگار و اقتصادی تبدیل کرده است.
اگر بخواهیم ساده بگوییم، AN06D306H یک انتخاب مهندسی شده برای کسانی است که به دنبال تعادل بین ایمنی، پایداری و هزینه نگهداری پایین هستند.
جدول مشخصات کلید هوایی فیکس 630 آمپر ال اس
| مشخصات |
جزئیات |
| برند / سازنده |
LS Electric (ال اس کره جنوبی) |
| کد محصول |
AN06D306H M2D2D2AXAG5 / AN06D306H MAD0D0AXNG5 |
| نوع کلید |
کلید هوایی (ACB) فیکس – Fixed Type |
| جریان نامی (In) |
630 آمپر |
| رنج تنظیم جریان (Ir) |
ثابت روی 630A (غیر قابل تنظیم در حالت فیکس) |
| تعداد پل |
3 پل (3P) |
| نوع حفاظت |
حرارتی–مغناطیسی (Thermal Magnetic) / الکترونیکی (Electronic Trip Unit) |
| قدرت قطع (Icu @415V) |
50kA / 65kA (بسته به کد محصول) |
| ولتاژ نامی عایقی (Ui) |
1000 ولت AC |
| ولتاژ نامی کاری (Ue) |
690 ولت AC |
| فرکانس نامی |
50/60Hz |
| عمر مکانیکی |
≥ 10,000 سیکل |
| عمر الکتریکی |
≥ 5,000 قطع و وصل در بار نامی |
| استاندارد مرجع |
IEC 60947-2 |
| نوع نصب |
فیکس (Fixed Mounting) – بدون کشویی |
| ابعاد تقریبی (HxWxD) |
345 × 325 × 240 mm (بسته به سری) |
| وزن تقریبی |
18 تا 22 کیلوگرم (متناسب با مدل) |
| کاربرد اصلی |
حفاظت فیدرهای اصلی، صنایع سنگین، تابلوهای برق فشار ضعیف |
ویژگی های کلید هوایی فیکس 630 آمپر ال اس
یکی از اساسی ترین ویژگی های کلید هوایی فیکس 630 آمپر LS مدل های AN06D306H M2D2D2AXAG5 و AN06D306H MAD0D0AXNG5، ترکیب امنیت عملیاتی، طراحی دقیق و دوام طولانی در یک تجهیز صنعتی است.
این کلیدها برای شرایطی طراحی شده اند که کوچک ترین خطا در شبکه می تواند خسارت جدی ایجاد کند، بنابراین از نظر قدرت تحمل جریان های لحظه ای، سرعت قطع خطا و استحکام بدنه در سطحی فراتر از تجهیزات معمولی قرار دارند.
- جریان نامی 630A انتخابی ایده آل برای فیدرهای اصلی و بارهای پرقدرت.
- طراحی فیکس (Fixed) نصب سریع، ساختار ساده و کاهش هزینه های نگهداری.
- حفاظت دوگانه: واحد حرارتی–مغناطیسی برای پروژه های عمومی و واحد الکترونیکی پیشرفته برای بارهای حساس.
- قدرت قطع بالا (تا 65kA) مطابق با استاندارد IEC 60947-2.
- طول عمر مکانیکی بیش از 10,000 سیکل و الکتریکی بالای 5,000 بار در شرایط نامی.
- بدنه مقاوم در برابر شوک مکانیکی، لرزش و افزایش دما در محیط های صنعتی.
- سازگاری با لوازم جانبی حفاظتی و کنترلی انعطاف بیشتر در طراحی تابلو برق.
کاربردهای کلید هوایی 3 پل فیکس 630 آمپر ال اس
کاربرد کلید هوایی فیکس 630 آمپر LS زمانی اهمیت پیدا می کند که سیستم نیازمند حفاظت در جریان های بالا و تضمین پایداری بدون وقفه باشد.
این محصول در پروژه های متنوعی به کار می رود که هرکدام نیاز به امنیت و دوام ویژه دارند.
- حفاظت فیدرهای اصلی در تابلوهای برق فشار ضعیف صنعتی و ساختمانی.
- صنایع سنگین مثل فولاد، سیمان، پتروشیمی، پالایشگاه ها و صنایع معدنی.
- ساختمان های مرتفع، برج های اداری و مسکونی، مراکز خرید، هتل ها و بیمارستان ها.
- حفاظت بارهای حساس مثل UPS، ژنراتورهای اضطراری و سیستم های دیتاسنتر.
- تابلوهای بانک خازنی، خطوط تولید با بار دینامیکی بالا و سیستم های موتور سنگین.
- پروژه های زیرساختی شهری مثل مترو، فرودگاه ها و ایستگاه های توزیع برق.
مزایای کلید هوایی فیکس 630 آمپر ال اس
از مهم ترین مزایای کلید هوایی فیکس 630 آمپر LS این است که هم امنیت شبکه را ارتقا می دهد و هم هزینه های بهره برداری و نگهداری را به حداقل می رساند.
این کلید با طول عمر بالا و کیفیت ساخت کره ای، یک سرمایه گذاری بلندمدت برای پیمانکاران و کارفرمایان محسوب می شود.
- ارتقای سطح ایمنی شبکه و جلوگیری از خاموشی های گسترده.
- نصب ساده و سریع کاهش زمان اجرای پروژه و هزینه نصب.
- طول عمر مکانیکی و الکتریکی بالا کاهش هزینه های تعمیر و تعویض در طول پروژه.
- عملکرد مطمئن حتی در بارهای لحظه ای ناپایدار و شرایط سخت محیطی.
- انعطاف پذیری در انتخاب واحد حفاظتی (حرارتی–مغناطیسی یا الکترونیکی).
- سازگاری با تجهیزات جانبی LS قابلیت ارتقاء و توسعه آینده سیستم.
- اقتصادی بودن نسبت به کلیدهای کشویی در پروژه های عمومی گزینه ای مقرون به صرفه برای پیمانکاران
جدول مقایسه کلید هوایی فیکس 630 آمپر LS
| ویژگی کلیدی |
AN06D306H M2D2D2AXAG5 |
AN06D306H MAD0D0AXNG5 |
| نوع حفاظت |
الکترونیکی (LSI – تنظیم پذیر) |
حرارتی–مغناطیسی (اقتصادی) |
| قابلیت تنظیم جریان |
بله ⇒ تنظیم دقیق متناسب با پروژه |
خیر ⇒ جریان ثابت روی 630A |
| قدرت قطع (Icu) |
65kA ⇒ مناسب پروژه های حساس |
50kA ⇒ مناسب پروژه های عمومی |
| دقت حفاظتی |
بالا ⇒ امکان تنظیم Selectivity و بار موتوری |
پایه ⇒ حفاظت استاندارد اضافه بار و اتصال کوتاه |
| وزن تقریبی |
20 کیلوگرم |
18 کیلوگرم |
| مناسب برای |
صنایع سنگین، بارهای حساس، ژنراتور و UPS |
تابلوهای عمومی، پروژه های اقتصادی، بارهای ساده |
قیمت کلید هوایی فیکس 630 آمپر LS
قیمت کلید هوایی فیکس 630 آمپر ال اس بسته به نوع واحد حفاظتی، شرایط بازار و موجودی انبار متغیر است.
برای دریافت قیمت روز، پیش فاکتور رسمی و مشاوره فنی رایگان می توانید با کارشناسان ما تماس بگیرید.
تیم ما به شما کمک می کند مناسب ترین گزینه را از نظر فنی و اقتصادی انتخاب کنید تا پروژه تان با بالاترین ایمنی و کمترین هزینه اجرا شود.
الکتروشایلی نمایندگی رسمی کلید هوایی ال اس (LS) در ایران است و انواع مدل های فیکس و کشویی را با گارانتی اصالت و قیمت روز عرضه می کند.
