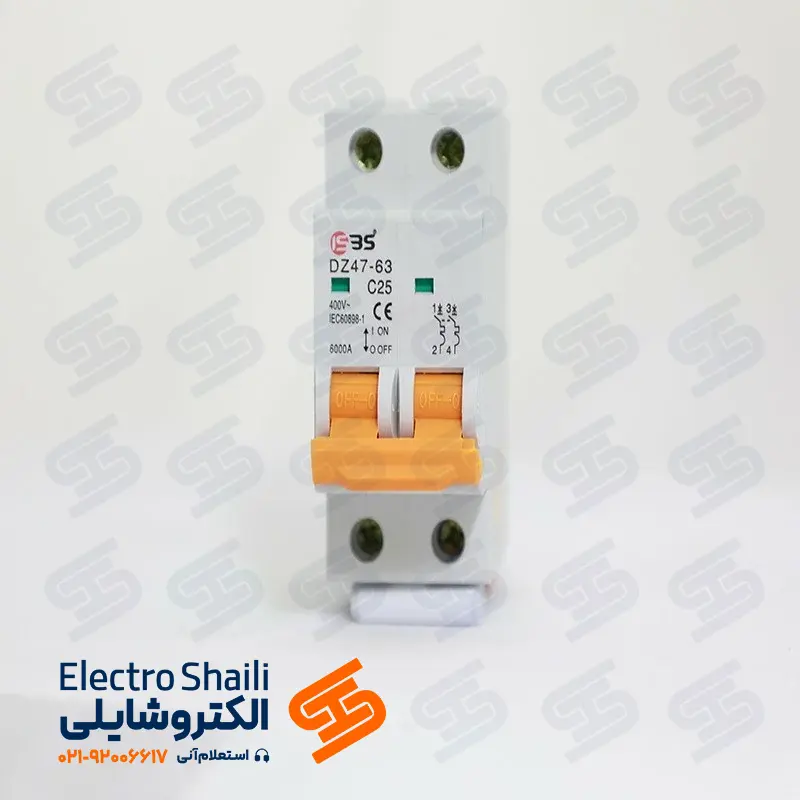

کلید مینیاتوری دو پل 25 آمپر ISBS برای حفاظت مدارهای تکفاز پرمصرف در برابر اضافهبار و اتصال کوتاه طراحی شده است.
این رنج آمپراژی معمولاً در مدارهایی استفاده میشود که جریان مصرفی آنها از محدوده مصرف عمومی عبور کرده و نیاز به تحمل جریان بالاتر وجود دارد.
جریان نامی 25 آمپر امکان استفاده از این کلید را در مدارهای پریز پرمصرف، تجهیزات تاسیساتی و برخی مصرفکنندههای نیمهصنعتی فراهم میکند.
طراحی دو پل باعث قطع همزمان فاز و نول میشود که این موضوع در تابلوهای تاسیساتی، نقش مهمی در افزایش ایمنی و کاهش خطاهای بهرهبرداری دارد.
قابلیت نصب روی ریل DIN نیز استفاده از این کلید را در تابلوهای برق استاندارد ساده و رایج کرده است.
از انواع کليدهای فشار ضعيف که معمولأ در جريانهای پايين و در تابلوهای روشنايي وتابلوهای توزيع با توان کم و يا جهت حفاظت مدارات کنترل و فرمان تجهيزات و تاسيسات برقی مورد استفاده قرار می گيرد كه در صورت به وجود آمدن اشكالي در مدار به طور خودكار مدار را قطع مي كند. ودر نتيجه از وسايل و سيم كشي محافظت مي نمايد.
کلید مینیاتوری دو پل 25 آمپر ISBS را با نازلترین قیمت از الکتروشایلی تهیه کنید
در بسياري از موارد مي توان از كليد مينياتوري به جاي فيوز استفاده كرد. اين كليدها به سادگي به حالت قبلي برمي گردند و در صورت قطع شدن نيازي به تعويض كردن آنها نيست.
جريان قطع اتصال کوتاه اين کليدها معمولأ چندان بالا نيست.
حداکثر جریان مورد استفاده با کلید مینیاتوری 100آمپر است و همینطور جریان قطع اتصال کوتاه این کلیدها بصورت نرم KA 10 و حداکثر KA 25 است.این کلیدها دارای دو نوع کاربرد صنعتیIEC60947 و کاربرد مسکونی IEC60898 هستند.
جدول مشخصات فنی
| مشخصه |
مقدار |
| برند |
ISBS |
| جریان نامی |
25 آمپر |
| تعداد پل |
2 پل |
| ولتاژ کاری |
230/400 ولت AC |
| استاندارد |
IEC 60898 |
| مکانیزم قطع |
حرارتی – مغناطیسی |
| تیپ قطع |
B / C |
| دمای کاری |
-5 تا +40 درجه سانتیگراد |
| نوع نصب |
ریل DIN |
کاربردهای کلید دو پل 25 آمپرISBS
این کلید در مدارهایی استفاده میشود که مصرف جریان بالا بوده و نیاز به حفاظت مطمئن وجود دارد، از جمله:
- مدارهای پریز تکفاز پرمصرف
- تابلوهای توزیع فرعی ساختمانها
- تجهیزات تاسیساتی و مصرفکنندههای نیمهسنگین
- سیستمهای تهویه و پمپاژ تکفاز
- خطوط تغذیه تجهیزات الکتریکی با بار بالاتر از مصرف عمومی
در این کاربردها، انتخاب رنج 25 آمپر از بروز قطعهای ناخواسته جلوگیری کرده و در عین حال حفاظت سیمکشی را حفظ میکند.
مزایای فنی کلید مینیاتوری دو پل 25 آمپر ISBS
- تحمل جریان بالاتر نسبت به مدلهای 16 آمپر
- قطع سریع در شرایط اضافهبار و اتصال کوتاه
- قطع همزمان فاز و نول برای افزایش ایمنی مدار
- نصب ساده در تابلوهای استاندارد
- عملکرد پایدار در مدارهای تکفاز پرمصرف
مقایسه با مدلهای مشابه ISBS
| ویژگی |
ISBS دو پل 16 آمپر |
ISBS دو پل 25 آمپر |
| جریان نامی |
16 آمپر |
25 آمپر |
| کاربرد اصلی |
مصارف عمومی |
مدارهای پرمصرف |
| ریسک قطع ناخواسته |
کم |
بسیار کم |
| سطح حفاظت کابل |
بالاتر |
متعادل |
| سطح قیمت |
مناسب |
گاهی بالاتر |
کلید مینیاتوری دو پل 16 آمپر ISBS برای مدارهای مصرف عمومی که حفاظت کابل اولویت دارد انتخاب منطقیتری است، در حالی که دو پل 25 آمپر برای بارهای پرمصرف با جریان بالاتر مناسب بوده و احتمال قطع ناخواسته در آن کمتر است. انتخاب نهایی باید بر اساس نوع بار و شرایط بهرهبرداری انجام شود.
راهنمای انتخاب کلید مینیاتوری
این کلید انتخاب مناسبی است اگر:
- مدار تکفاز پرمصرف باشد
- جریان مصرفی به محدوده 25 آمپر نزدیک باشد
- نیاز به قطع همزمان فاز و نول وجود داشته باشد
برای مدارهای روشنایی سبک، آمپراژهای پایینتر و برای بارهای سنگینتر، کلیدهای با آمپراژ بالاتر توصیه میشود.
قیمت کلید مینیاتوری دو پل 25 آمپر ISBS در بازار ایران
قیمت کلید مینیاتوری دو پل 25 آمپر ISBS متأثر از عواملی مانند وضعیت عرضه، نوع تیپ قطع و شرایط کلی بازار تجهیزات برق صنعتی تعیین میشود.
از آنجا که این رنج آمپراژی معمولاً در مدارهای تکفاز پرمصرف بهکار میرود، بررسی قیمت باید در کنار ارزیابی دقیق مشخصات فنی مدار و شرایط بهرهبرداری انجام شود تا انتخاب نهایی از نظر ایمنی و عملکرد قابل اتکا باشد.
برای اطلاع از قیمت روز و بررسی فنی پیش از تصمیمگیری، دریافت راهنمایی تخصصی توصیه میشود.
خرید کلید مینیاتوری دو پل 25 آمپر ISBS از الکتروشایلی
در انتخاب کلید مینیاتوری دو پل 25 آمپر ISBS، توجه به قطع همزمان فاز و نول، نوع بار و سطح جریان مصرفی مدار اهمیت ویژهای دارد.
الکتروشایلی با رویکردی مشاورهمحور و فنی، فرآیند تأمین این محصول را بر پایه بررسی کاربرد واقعی مدار انجام میدهد تا انتخاب نهایی متناسب با الزامات ایمنی پروژه بوده و از بروز مشکلاتی مانند قطع ناخواسته یا کاهش سطح حفاظت جلوگیری شود.
سوالات متداول
کلید مینیاتوری دو پل 25 آمپر ISBS برای چه مدارهایی مناسب است؟
این کلید برای مدارهای تکفاز پرمصرف مانند پریزهای پرتوان، تجهیزات تاسیساتی و مصرفکنندههایی با جریان کاری بالا طراحی شده است؛ بهویژه در مواردی که قطع همزمان فاز و نول اهمیت دارد.
تفاوت کلید مینیاتوری دو پل 25 آمپر با مدل 16 آمپر در چیست؟
مدل 25 آمپر تحمل جریان بالاتری دارد و برای بارهای پرمصرف مناسبتر است، در حالی که مدل 16 آمپر حفاظت بیشتری برای کابلهای با سطح مقطع کمتر فراهم میکند.
آیا استفاده از کلید دو پل 25 آمپر برای مدارهای روشنایی توصیه میشود؟
خیر، این رنج آمپراژی معمولاً برای مدارهای روشنایی مناسب نیست و بیشتر در مدارهایی با مصرف بالا و کابلکشی متناسب کاربرد دارد.
تیپ B یا تیپ C در کلید مینیاتوری دو پل 25 آمپر ISBS کدام انتخاب مناسبتری است؟
در اغلب کاربردهای پرمصرف، تیپ C انتخاب رایجتری است؛ تیپ B بیشتر برای مدارهایی با تجهیزات حساس و جریان راهاندازی پایین توصیه میشود.
هنگام انتخاب کلید مینیاتوری دو پل 25 آمپر چه نکات فنی اهمیت بیشتری دارند؟
جریان واقعی مدار، نوع بار، سطح مقطع کابل، شرایط بهرهبرداری و نیاز به قطع همزمان فاز و نول از مهمترین عوامل در انتخاب صحیح این کلید هستند.
