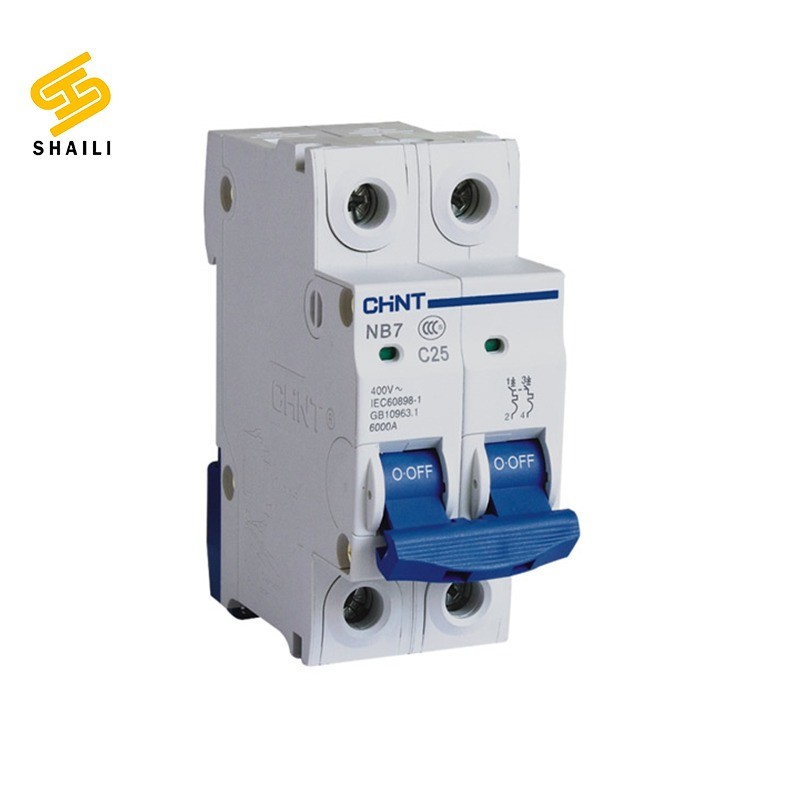

کلید مینیاتوری دو پل 25 آمپر چینت سری NB7

کلید مینیاتوری دو پل 25 آمپر چینت سری NB7 با بهره‌گیری از مکانیزم قطع بی‌متال برای اضافه بارهای حرارتی تدریجی و رله مغناطیسی جهت مقابله آنی با اتصال کوتاه، سرعت واکنش بالایی را در سناریوهای بحرانی نشان می‌دهد.
بهره‌گیری از مواد پلیمری با دوام کلاس VO که خاصیت خودخاموش‌شوندگی و ضدجرقه دارند، خطر آتش‌سوزی در داخل تابلوهای برق را عملاً غیرممکن می‌سازد.
مجهز بودن به شیارهای تهویه هوا در طرفین بدنه و امکان اتصال آسان به سایر ماژول‌های کمکی مانند رله‌های شنت یا کنتاکت‌های آلارم، کارایی فنی و مانور عملیاتی این کلید مینیاتوری دوپل را برای کارشناسان برق صنعتی و طراحان ساختمان به شدت ارتقا داده است.

برند چینت
کشور سازنده چین
جریان نامی 25 آمپر
تعداد پل (فاز) دو پل
تماس بگیرید
کلید مینیاتوری دو پل 25 آمپر چینت سری NB7
استعلام قیمت روز
021-92006617 021-66170062 021-66170063 021-66170064

مشخصات فنی توضیحات کامل کاتالوگ محصول دیدگاه‌ها محصولات مرتبط

مشخصات فنی

برند چینت
کشور سازنده چین
جریان نامی 25 آمپر
تعداد پل (فاز) دو پل
قدرت قطع 6KA
سری NB7

توضیحات کامل محصول

کلید مینیاتوری دو پل 25 آمپر چینت سری NB7 یک تجهیز حفاظتی بسیار مطمئن با قدرت قطع 6 کیلوآمپر (6kA) است که جهت ایمن‌سازی مسیرهای جریان تک‌فاز طراحی گردیده است.
این محصول با جریان نامی 25 آمپر، وظیفه قطع هم‌زمان فاز و نول یا دو خط فاز مجزا را بر عهده دارد تا سیستم را در برابر جریان‌های خطای ناشی از اتصال کوتاه و اضافه‌بار ایمن نگه دارد.
برند چینت این کلید حفاظتی را مطابق با استانداردهای سخت‌گیرانه بین‌المللی مانند IEC/EN 60898-1 به تولید رسانده تا انتخابی عالی برای مانیتورینگ بارهای نیمه‌سنگین، خطوط پریزهای آشپزخانه و خروجی تابلوهای توزیع اصلی باشد.
طراحی ویژه دوپل این کلید تضمین می‌کند که در صورت بروز هرگونه عیب الکتریکی، کل مدار به صورت کامل و با ضریب اطمینان بالا ایزوله خواهد شد.

جدول مشخصات فنی

ویژگی مقدار/توضیحات
برند چینت (CHINT)
سری محصول NB7
تعداد پل دو پل (2P)
جریان نامی (In) 25 آمپر
قدرت قطع 6 کیلو آمپر (6kA)
ولتاژ نامی (Ue) 230/400 ولت AC
فرکانس نامی 50/60 هرتز
استاندارد مرجع IEC/EN 60898-1
نوع منحنی قطع (تیپ) B (روشنایی) / C (موتوری)
طول عمر الکتریکی حداقل 10,000 عملکرد
طول عمر مکانیکی حداقل 20,000 عملکرد
درجه حفاظت حرارتی IP20

مزایای کلید مینیاتوری دو پل 25 آمپر چینت سری NB7

از مزیت‌های برجسته فنی این فیوز مینیاتوری چینت دوپل می‌توان به سیستم یکپارچه قطع هم‌زمان پل‌ها اشاره کرد که از توزیع نامتعادل بار یا برق‌دار ماندن فازهای برگشتی از طریق نول به طور کامل جلوگیری می‌کند.
مقاومت بدنه در برابر ضربه و حریق به دلیل استفاده از پلیمرهای خودخاموش‌شونده باکیفیت و دارا بودن استانداردهای معتبر اروپایی، گواهی بر دوام طولانی این کالا است.
با این حال، چنانچه با توسعه مصارف یا بارهای حرارتی سنگین‌تر مواجه هستید و نیاز به جریان عبوری پایدارتری دارید، توصیه می‌شود از کلید مینیاتوری دو پل 32 آمپر چینت سری NB7 جهت بهبود راندمان حرارتی و افزایش ضریب ایمنی تابلو برق استفاده نمایید.

کاربرد کلید مینیاتوری دو پل 25 آمپر چینت سری NB7

این کلید مینیاتوری انتخابی پرمصرف و انعطاف‌پذیر در صنایع الکتریکی مسکونی، اداری و صنعتی است.

    • حفاظت از کابل‌های تغذیه کولرهای گازی اسپلیت متوسط و داکت اسپلیت‌های تک‌فاز.
    • ایمن‌سازی مدارهای تغذیه ماشین‌آلات کوچک کارگاهی مانند اره‌های برقی تک‌فاز و پمپ‌ها.
    • محافظت از خروجی سیستم‌های برق اضطراری (UPS) جهت جداسازی ایمن فاز و نول خروجی.
    • استفاده در تابلوهای فرمان برق صنعتی جهت حفاظت دقیق از لاین‌های ورودی ترانسفورماتورها.

خرید و استعلام قیمت کلید مینیاتوری دو پل 25 آمپر چینت سری NB7

قیمت نهایی این محصول بستگی به فاکتورهایی چون نوسانات ارزی بازار لاله زار، تعداد درخواستی، تیپ قطع کلید (رنج روشنایی یا موتوری) و داشتن گارانتی معتبر دارد.
جهت کسب اطلاعات فنی تکمیلی، دریافت لیست قیمت روز و خرید کلید مینیاتوری دو پل 25 آمپر چینت سری NB7 با کارشناسان متخصص فروش در الکتروشایلی تماس حاصل فرمایید.

سوالات متداول

تفاوت عملکرد کلید مینیاتوری دو پل (2P) با کلید تک پل به همراه نول (1P+N) چیست؟

در کلیدهای دو پل (2P) هر دو مسیر فاز و نول مجهز به سنسورهای اضافه بار و اتصال کوتاه (بی‌متال و بوبین) هستند و حفاظت کامل را ارائه می‌دهند، اما در مدل‌های 1P+N حفاظت فقط روی فاز اعمال شده و پل نول صرفاً به صورت مکانیکی و بدون سیستم حفاظتی قطع و وصل می‌شود.

قدرت قطع 6kA چه معنایی دارد؟

این پارامتر بیانگر آن است که کلید مینیاتوری می‌تواند در زمان بروز جریان خطای اتصال کوتاه تا سقف ۶۰۰۰ آمپر را بدون جوش خوردن کنتاکت‌ها و ایجاد انفجار فیزیکی، قطع و خنثی کند.

آیا می‌توان از کلید ۲۵ آمپر دو پل برای تغذیه کولر گازی استفاده کرد؟

بله، این آمپراژ برای اکثر کولرهای گازی با ظرفیت ۱۸۰۰۰ تا ۲۴۰۰۰ بی تی یو (BTU) که به صورت تک‌فاز کار می‌کنند، کاملاً مناسب و استاندارد است.

چگونه می‌توان تیپ محصول (B یا C) را از روی ظاهر آن تشخیص داد؟

نوع تیپ قطع کلید مینیاتوری معمولاً قبل از آمپراژ روی بدنه حک می‌شود؛ به عنوان مثال عبارت “C25” نشان‌دهنده جریان نامی ۲۵ آمپر با تیپ قطع C (موتوری) است.

چرا جنس بدنه این فیوز مینیاتوری حائز اهمیت است؟

زیرا در هنگام قطع بارهای سنگین یا اتصال کوتاه، جرقه بزرگی تولید می‌شود که اگر بدنه از جنس غیرقابل اشتعال (کلاس نسوز) نباشد، ممکن است بدنه ذوب شده و حریق به کل تابلو منتقل شود.
