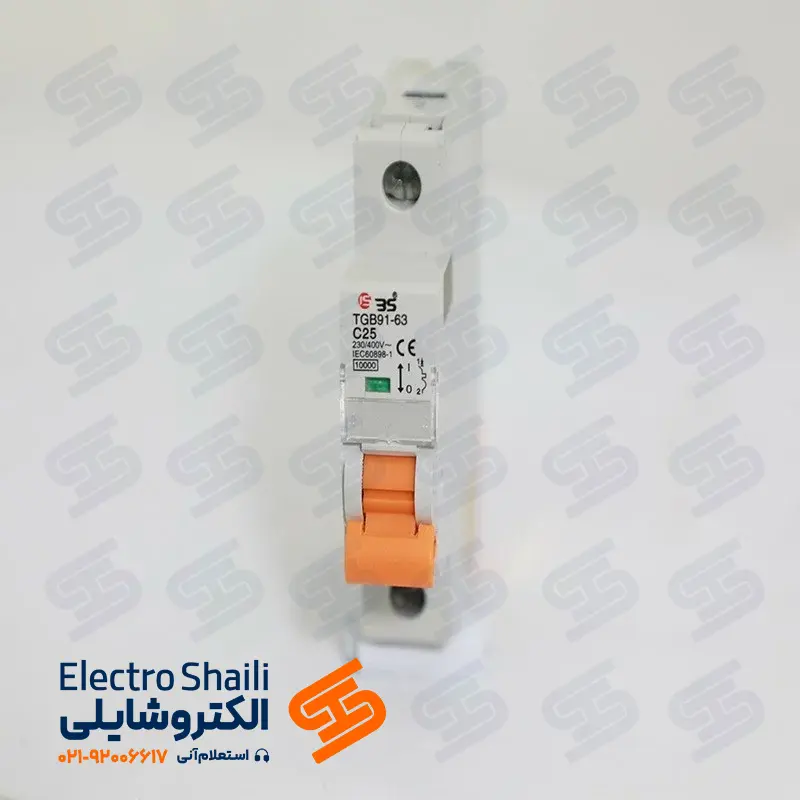

کلید مینیاتوری تک پل 25 آمپر ISBS برای حفاظت مدارهای تکفاز پرمصرف در برابر اضافهبار و اتصال کوتاه طراحی شده است.
این کلید بیشتر در تابلوهای تاسیساتی و پروژههای صنعتی سبک بهکار میرود و زمانی استفاده میشود که آمپراژهای پایینتر پاسخگوی جریان مصرفی مدار نباشند.
جریان نامی 25 آمپر امکان کنترل مدارهایی با مصرف بالاتر را بدون بروز قطعهای ناخواسته فراهم میکند، در حالی که سطح حفاظت سیمکشی همچنان در محدوده ایمن باقی میماند.
طراحی تک پل و قابلیت نصب روی ریل DIN، استفاده از این کلید را در تابلوهای توزیع فرعی ساده و رایج کرده است.
در مجموع، کلید مینیاتوری ISBS گزینهای منطقی برای مدارهایی است که به تحمل جریان بیشتر، عملکرد پایدار و اجرای بدون پیچیدگی نیاز دارند.
از انواع کليدهای فشار ضعيف که معمولأ در جريانهای پايين و در تابلوهای روشنايي وتابلوهای توزيع با توان کم و يا جهت حفاظت مدارات کنترل و فرمان تجهيزات و تاسيسات برقی مورد استفاده قرار می گيرد كه در صورت به وجود آمدن اشكالي در مدار به طور خودكار مدار را قطع مي كند.
کلید مینیاتوری تک پل 25 آمپر ISBS را با نازلترین قیمت از الکتروشایلی تهیه کنید
در بسياري از موارد مي توان از كليد مينياتوري به جاي فيوز استفاده كرد. اين كليدها به سادگي به حالت قبلي برمي گردند و در صورت قطع شدن نيازي به تعويض كردن آنها نيست.
جريان قطع اتصال کوتاه اين کليدها معمولأ چندان بالا نيست.
حداکثر جریان مورد استفاده با کلید مینیاتوری 100آمپر است و همینطور جریان قطع اتصال کوتاه این کلیدها بصورت نرم KA 10 و حداکثر KA 25 است.این کلیدها دارای دو نوع کاربرد صنعتیIEC60947 و کاربرد مسکونی IEC60898 هستند.
جدول مشخصات فنی
| ویژگی |
مشخصات |
| برند |
ISBS |
| نوع کلید |
مینیاتوری تک پل |
| جریان نامی |
25 آمپر |
| ولتاژ عملکرد |
220/380 ولت |
| تعداد پل |
1 |
| نوع حفاظت |
اضافهبار و اتصال کوتاه |
| کلاس قطع |
B / C / D (بر اساس انتخاب) |
| ابعاد |
استاندارد DIN |
| استانداردها |
IEC 60898-1, IEC 60947-2 |
| عمر مکانیکی |
≥10,000 سیکل |
| دمای کاری |
-5 تا 40 درجه سانتیگراد |
| نصب |
روی ریل DIN و تابلوهای استاندارد |
بررسی عملکرد و ساختار کلید مینیاتوری 25 آمپر ISBS
این کلید مینیاتوری از مکانیزم حفاظتی حرارتی و مغناطیسی برای قطع مدار در شرایط غیرعادی استفاده میکند و برای کاربریهای عمومی تکفاز طراحی شده است. ویژگیهای اصلی آن شامل موارد زیر است:
- جریان نامی 25 آمپر، مناسب مدارهای پرمصرف تکفاز
- قطع سریع در شرایط اضافهبار و اتصال کوتاه
- عمر مکانیکی بالا برای استفاده مداوم
- نصب آسان روی ریل استاندارد DIN
- تطابق با استانداردهای IEC 60898-1 و IEC 60947-2
- عملکرد پایدار در بازه دمایی -5 تا 40 درجه سانتیگراد
این مشخصات باعث میشود کلید 25 آمپر ISBS برای استفاده در پروژههای تاسیساتی و صنعتی سبک، عملکرد قابل اعتمادی ارائه دهد.
کاربردهای کلید مینیاتوری تک پل 25 آمپر ISBS
این کلید معمولاً در مدارهایی استفاده میشود که جریان مصرفی آنها بالاتر از مدارهای روشنایی معمول است، از جمله:
- پریزهای تکفاز با مصرف بالا
- مدارهای تغذیه تجهیزات تاسیساتی
- تابلوهای توزیع فرعی ساختمانها
- مدارهای صنعتی سبک و نیمهصنعتی
- خطوط تغذیه تجهیزات الکتریکی پرمصرف تکفاز
در این کاربردها، استفاده از کلید 25 آمپر از بروز قطعهای ناخواسته جلوگیری کرده و در عین حال سطح حفاظت کابلها را در محدوده قابل قبول حفظ میکند.
مزایای فنی کلید مینیاتوری ISBS در رنج 25 آمپر
- تحمل جریان بالاتر نسبت به مدلهای 16 و 20 آمپر
- عملکرد پایدار در مدارهای تکفاز پرمصرف
- قطع سریع در شرایط اتصال کوتاه
- نصب آسان در تابلوهای استاندارد
- مناسب پروژههای تاسیساتی و صنعتی سبک
در مجموع، کلید مینیاتوری ISBS در رنج 25 آمپر برای مدارهایی طراحی شده که جریان مصرفی بالاتر از مصارف عمومی بوده و نیاز به حفاظت پایدار دارند. این رنج آمپراژی با کاهش ریسک قطع ناخواسته و حفظ ایمنی کابلها و تجهیزات، انتخابی فنی و مطمئن برای پروژههای تاسیساتی و صنعتی سبک محسوب میشود.
مقایسه کلید مینیاتوری ISBS در آمپراژهای مختلف
| ویژگی |
ISBS 16 آمپر |
ISBS 20 آمپر |
ISBS 25 آمپر |
| سطح جریان |
متوسط |
نسبتاً بالا |
بالا |
| کاربرد اصلی |
مصارف عمومی |
نیمهپرمصرف |
پرمصرف |
| سطح حفاظت کابل |
بالا |
متعادل |
کمتر |
| ریسک قطع ناخواسته |
کم |
کم |
بسیار کم |
| انتخاب رایج پروژهای |
بسیار رایج |
رایج |
وابسته به نوع بار |
این مقایسه نشان میدهد کلید 25 آمپر زمانی انتخاب مناسبی است که مدار به جریان بیشتری نیاز دارد، اما همچنان در محدوده تکفاز باقی میماند.
راهنمای انتخاب کلید مینیاتوری تک پل 25 آمپر ISBS
این کلید انتخاب مناسبی است اگر:
- جریان مصرفی مدار نزدیک به 25 آمپر باشد
- مدار تکفاز و پرمصرف باشد
- در آمپراژهای پایینتر قطع ناخواسته رخ دهد
در صورت وجود بارهای موتوری یا شرایط بهرهبرداری خاص، بررسی دقیقتر و مشاوره فنی توصیه میشود.
قیمت کلید مینیاتوری تک پل 25 آمپر ISBS در بازار ایران
قیمت کلید مینیاتوری تک پل 25 آمپر ISBS متأثر از وضعیت عرضه، نوع تیپ قطع و شرایط کلی بازار تجهیزات برق صنعتی تعیین میشود.
با توجه به استفاده این رنج آمپراژی در مدارهای تکفاز پرمصرف، بررسی قیمت باید همزمان با ارزیابی مشخصات فنی و شرایط واقعی بهرهبرداری انجام شود تا انتخاب نهایی از نظر ایمنی و عملکرد دقیق باشد. برای اطلاع از قیمت روز و بررسی تناسب این کلید با نیاز پروژه، دریافت راهنمایی تخصصی پیش از خرید توصیه میشود.
خرید کلید مینیاتوری تک پل 25 آمپر ISBS از الکتروشایلی
تأمین کلید مینیاتوری تک پل 25 آمپر ISBS در الکتروشایلی با رویکرد فنی و مبتنی بر نیاز واقعی پروژه انجام میشود.
تمرکز بر ارائه اطلاعات شفاف، بررسی نوع بار و شرایط مدار کمک میکند انتخاب این کلید متناسب با الزامات ایمنی و بهرهبرداری انجام شود و تصمیمگیری نهایی بهصورت آگاهانه و مهندسی صورت گیرد.
سوالات متداول
کلید مینیاتوری تک پل 25 آمپر ISBS برای چه نوع مدارهایی مناسب است؟
این کلید برای مدارهای تکفاز پرمصرف مانند پریزهای صنعتی سبک، تجهیزات تاسیساتی و مصرفکنندههایی با جریان کاری بالا طراحی شده است.
تفاوت کلید مینیاتوری 25 آمپر با رنجهای 16 و 20 آمپر چیست؟
کلید 25 آمپر تحمل جریان بالاتری دارد و برای بارهای پرمصرف مناسبتر است، در حالی که رنجهای 16 و 20 آمپر حفاظت بیشتری برای کابلهای ظریفتر فراهم میکنند.
آیا استفاده از کلید 25 آمپر برای مدارهای روشنایی توصیه میشود؟
خیر، در اغلب موارد این رنج آمپراژی برای مدارهای روشنایی مناسب نیست و بیشتر برای مصرفکنندههای پرجریان کاربرد دارد.
تیپ B یا تیپ C در کلید مینیاتوری تک پل 25 آمپر ISBS کدام مناسبتر است؟
در بیشتر کاربردهای پرمصرف، تیپ C انتخاب رایجتری است؛ تیپ B تنها در مدارهایی با جریان راهاندازی پایین و تجهیزات حساس توصیه میشود.
انتخاب کلید مینیاتوری 25 آمپر چه تأثیری بر ایمنی کابلها دارد؟
در صورت تطابق آمپراژ کلید با سطح مقطع کابل و شرایط بهرهبرداری، این کلید از داغشدن سیمها جلوگیری کرده و حفاظت ایمن مدار را تضمین میکند.
