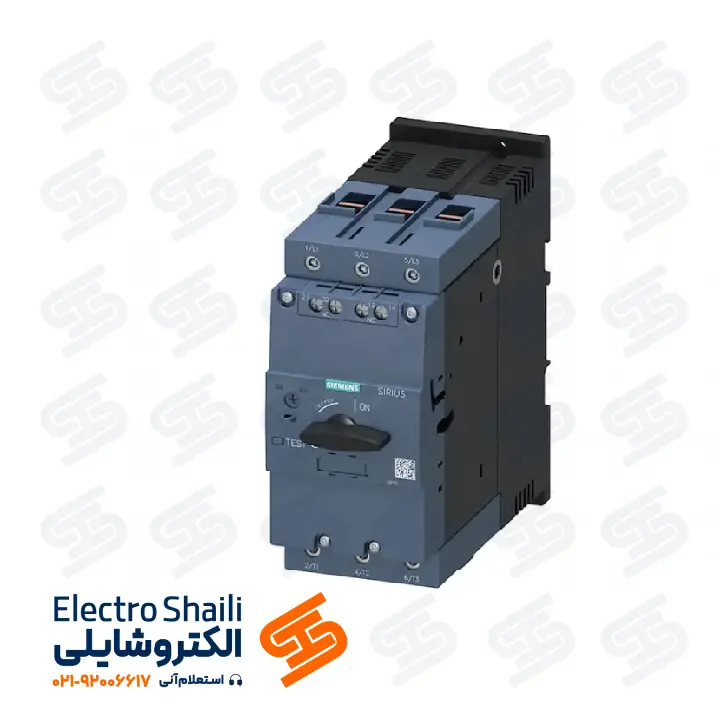

کلید حرارتی 10 تا 16 آمپر زیمنس یکی از بازههای استاندارد و پرکاربرد در حفاظت موتورهای الکتریکی است که برای مدارهایی با توان متوسط طراحی شده و نقش اصلی آن جلوگیری از آسیبهای ناشی از اضافهبار حرارتی و جریانهای غیرمجاز میباشد.
این تجهیز در ساختار تابلو برق صنعتی بهعنوان حلقه تکمیلی حفاظت موتور عمل میکند و زمانی بیشترین کارایی را دارد که انتخاب آن بر اساس جریان واقعی موتور، شرایط راهاندازی و الگوی کاری سیستم انجام شود. استفاده از این رنج جریان باعث میشود موتور در برابر تنشهای حرارتی طولانیمدت ایمن بماند و احتمال سوختن سیمپیچ یا افت راندمان کاهش یابد.
در اکوسیستم حفاظت موتور، انتخاب تجهیزات از یک خانواده استاندارد اهمیت زیادی دارد. زمانی که از کلید حرارتی زیمنس استفاده میشود، طراح مدار به یک مرجع مهندسی قابل پیشبینی دسترسی دارد که رفتار آن در شرایط اضافهبار، قطع فاز و ناپایداری جریان بهخوبی مستند شده است. برای مشاهده ساختار کامل این خانواده میتوان به صفحه کلید حرارتی زیمنس مراجعه کرد. این پیوستگی مفهومی در تجهیزات باعث میشود طراحی تابلوها از حالت تجربی خارج شده و به سمت یک ساختار مهندسی و قابل تکرار حرکت کند.
از نظر فنی، کلید حرارتی 10 تا 16 آمپر زیمنس برای موتورهایی مناسب است که جریان نامی آنها در همین بازه قرار دارد؛ معمولاً موتورهایی با توان حدود 4 تا 7.5 کیلووات در شبکههای سهفاز صنعتی. این رنج بهویژه در پروژههایی که پایداری عملکرد اهمیت دارد، مثل سیستمهای پمپاژ، تهویه صنعتی، نوار نقاله و ماشینآلات عمومی، انتخابی منطقی و متعادل به حساب میآید. دقت تنظیم جریان و پاسخ پایدار در برابر اضافهبار، این مدل را به یک نقطه مرجع برای مقایسه سایر کلیدهای حرارتی تبدیل کرده است.
بررسی عملکرد کلید حرارتی 10 تا 16 آمپر زیمنس
عملکرد این کلید بر پایه ترکیب دو مکانیسم حفاظتی است: حفاظت حرارتی برای اضافهبارهای طولانیمدت و حفاظت مغناطیسی برای جریانهای ناگهانی و شدید.
بخش حرارتی با استفاده از بیمتال، نسبت به افزایش تدریجی دما در اثر عبور جریان بیش از مقدار تنظیمشده واکنش نشان داده و مدار را قطع میکند. این فرآیند از گرمشدن بیش از حد سیمپیچ موتور جلوگیری کرده و عمر مفید آن را افزایش میدهد. بخش مغناطیسی نیز در زمان بروز اتصال کوتاه یا افزایش ناگهانی جریان، واکنش سریع نشان میدهد تا از تخریب تجهیزات جلوگیری شود.
- حفاظت حرارتی دقیق در برابر اضافهبار طولانیمدت
- حفاظت مغناطیسی سریع در برابر جریانهای شدید
- امکان تنظیم جریان در بازه 10 تا 16 آمپر متناسب با پلاک موتور
- هماهنگی الکتریکی و مکانیکی با کنتاکتورهای زیمنس و سایر برندها
- انطباق با استانداردهای صنعتی بینالمللی مانند IEC و VDE
کاربردهای کلید حرارتی 10 تا 16 آمپر زیمنس
این رنج جریان برای موتورهایی طراحی شده که در محدوده توان متوسط قرار دارند و به حفاظت پایدار و قابل اعتماد نیازمندند.
- تابلو برق پمپهای صنعتی و ایستگاههای پمپاژ
- سیستمهای تهویه صنعتی و هواسازها
- نوار نقالهها در خطوط تولید
- ماشینآلات بستهبندی و مونتاژ
- تجهیزات کارگاهی با موتور سهفاز
- تابلوهای توزیع فرعی در کارخانهها
مزایای کلید حرارتی 10 تا 16 آمپر زیمنس
استفاده از این کلید حرارتی باعث ایجاد تعادل بین دقت حفاظتی و پایداری عملکرد میشود. نه آنقدر سختگیر است که باعث قطعهای غیرضروری شود و نه آنقدر محافظهکار که موتور در معرض خطر حرارتی قرار بگیرد. این ویژگی، ریسک خرابی تجهیزات را کاهش داده و هزینههای تعمیر و نگهداری را به شکل محسوسی پایین میآورد.
- کاهش ریسک سوختن موتور بر اثر اضافهبار
- افزایش پایداری سیستمهای صنعتی
- کاهش دفعات توقف ناخواسته خط تولید
- بهبود طول عمر موتور و تجهیزات جانبی
- کاهش هزینههای تعمیرات پیشگیرانه
- امکان استانداردسازی طراحی تابلو برق
جدول مشخصات فنی کلید حرارتی 10 تا 16 آمپر زیمنس
| پارامتر فنی |
مقدار / توضیح |
| بازه تنظیم جریان |
10 تا 16 آمپر |
| نوع حفاظت |
حرارتی (اضافهبار) و مغناطیسی (اتصال کوتاه) |
| کلاس عملکرد |
Class 10 |
| ولتاژ کاری |
تا 690 ولت AC |
| نوع نصب |
نصب مستقیم روی کنتاکتور یا ریل |
| نوع ریست |
دستی و خودکار |
| کاربرد اصلی |
حفاظت موتورهای الکتریکی |
| استانداردها |
IEC 60947-2 / IEC 60947-4-1 |
مقایسه با کلید حرارتی 14 تا 20 آمپر زیمنس قدرت قطع 55 کیلوآمپر
در مقایسه با کلید حرارتی 14 تا 20 آمپر زیمنس قدرت قطع 55 کیلوآمپر که برای موتورهای با جریان نامی بالاتر و شرایط شبکه سختتر طراحی شده است، مدل 10 تا 16 آمپر دقت حفاظتی بیشتری برای موتورهای سبکتر دارد. انتخاب بین این دو به سطح جریان موتور و شدت اتصال کوتاه در شبکه بستگی دارد و نباید صرفاً بر اساس عدد بزرگتر انجام شود.
خرید کلید حرارتی 10 تا 16 آمپر زیمنس
در انتخاب این تجهیز، مهمترین موضوع تطبیق دقیق آن با جریان واقعی موتور و شرایط شبکه است.
مجموعه الکتروشایلی بهعنوان مرجع تخصصی تجهیزات برق صنعتی امکان دسترسی به اطلاعات فنی معتبر و مشاوره مهندسی را فراهم میکند. از طریق وبسایت الکتروشایلی میتوان با دید فنی و آگاهانه، مدل مناسب را انتخاب و از اصالت تجهیز اطمینان حاصل کرد. تمرکز اصلی باید بر انتخاب صحیح و پایدار باشد، نه صرفاً خرید سریع.
سوالات متداول (FAQ)
آیا کلید حرارتی 10 تا 16 آمپر زیمنس برای موتورهای دائمکار مناسب است؟
بله، این کلید برای کارکرد پیوسته طراحی شده و در صورت تنظیم صحیح جریان، حفاظت حرارتی پایدار برای موتورهای دائمکار فراهم میکند.
تنظیم جریان در این کلید باید بر چه اساسی انجام شود؟
تنظیم باید دقیقاً مطابق جریان نامی درجشده روی پلاک موتور انجام شود، نه بر اساس توان اسمی یا حدس تجربی.
تفاوت این مدل با رنج 14 تا 20 آمپر در چیست؟
مدل 10 تا 16 آمپر برای موتورهای با جریان کمتر دقت حفاظتی بالاتری دارد، در حالی که رنج 14 تا 20 آمپر دامنه جریان بزرگتری را پوشش میدهد.
آیا امکان استفاده از کنتاکتور غیر زیمنس وجود دارد؟
از نظر فنی بله، اما بیشترین هماهنگی و پایداری عملکرد با کنتاکتورهای زیمنس حاصل میشود.
آیا این کلید میتواند نقش قطعکننده اصلی مدار را داشته باشد؟
امکان قطع و وصل دستی وجود دارد، اما نقش آن ایزولاسیون محدود است و جایگزین کلید اصلی ایمنی محسوب نمیشود.
