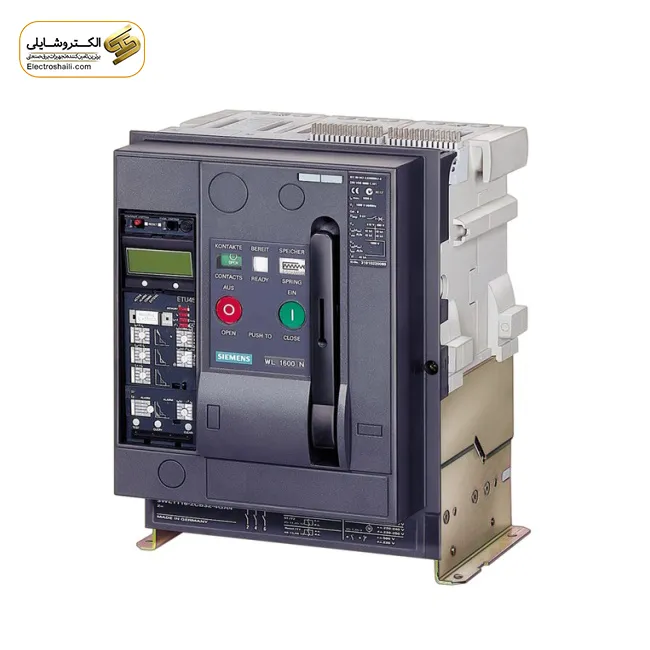

کلید هوایی فیکس 1000 آمپر زیمنس با بهرهگیری از مهندسی دقیق آلمانی سری 3WL/3WA، پاسخی بینقص برای تضمین پایداری برق مداوم در تاسیسات زیرساختی و مراکز حساس محسوب میشود.
طراحی بدنه و محفظه جرقهگیر (Arc Chute) این بریکر به گونهای است که شوکهای حرارتی و مکانیکی حاصل از آرکهای شدید را با بالاترین ضریب ایمنی مهار میکند.
علاوه بر دقت فوقالعاده در مانیتورینگ جریان، قابلیت هماهنگی حفاظتی (Selectivity) بینظیری را با کلیدهای کامپکت بالادست و پاییندست فراهم میآورد.
ابعاد استاندارد و دوام مکانیکی فوقالعاده، هزینههای نگهداری تابلو برق را در درازمدت به حداقل ممکن میرساند.
کلید هوایی فیکس 1000 آمپر زیمنس یکی از مطمئنترین تجهیزات حفاظتی تابلویی در رده فشار ضعیف بهشمار میرود که بهطور ویژه برای ورودی اصلی تابلوهای توزیع و حفاظت از ترانسفورماتورها مهندسی شده است.
این کلید هوایی زیمنس با مکانیزم قطع و وصل هوایی و رله الکترونیکی پیشرفته، شبکه قدرت را در برابر خطاهای بحرانی مانند اضافه بار، اتصال کوتاه لحظهای و خطای زمین ایمن نگه میدارد.
ساختار فیکس (ثابت) این کلید باعث کاهش هزینه تمامشده نسبت به مدلهای کشویی شده و اتصالات باسبار را بسیار محکم و پایدار میسازد.
زمان عملکرد فوقالعاده سریع و قدرت قطع بالا در شرایط اتصال کوتاه شدید، این تجهیز صنعتی را به گزینهای ایدهآل برای کارخانجات و صنایع بزرگ تبدیل کرده است.
کاتالوگ کلید هوایی 1000 آمپر زیمنس
| ویژگی | مقدار / توضیحات |
|---|---|
| برند سازنده | زیمنس (Siemens) |
| نوع بریکر | کلید اتوماتیک هوایی (ACB) |
| جریان نامی | 1000 آمپر |
| مکانیزم نصب | فیکس (Fixed Type) |
| تعداد پل | 3 پل (3P) / 4 پل (4P) سفارشی |
| ولتاژ نامی عایق | 1000 ولت AC |
| ولتاژ کارکرد نامی | 690 ولت AC (فرکانس 50/60 هرتز) |
| قدرت قطع نهایی | 55 تا 66 کیلوآمپر (بسته به رده ساختاری و ولتاژ) |
| واحد حفاظتی (Trip Unit) | رله الکترونیکی هوشمند سری ETU (تنظیمات LSI/LSIG) |
| عمر مکانیکی / الکتریکی | تا 20,000 سیکل مکانیکی / تا 10,000 سیکل الکتریکی |
| استاندارد مرجع | IEC 60947-2, EN 60947-2 |
کلید هوایی ۱۰۰۰ زیمنس یکی از استراتژیکترین و پرتقاضاترین ردههای جریانی بریکرهای هوا (ACB) در صنعت برق کشور است. این تجهیز عمدتاً به عنوان بریکر اصلی یا کوپلاژ ورودی ترانسفورماتورهای ۶۳۰kVA و ۸۰۰kVA و ۱۰۰۰kVA در تابلوهای توزیع اصلی (MDP) کارخانجات، بیمارستانها و مجتمعهای تجاری بزرگ نصب میگردد. برای انتخاب دقیق این محصول توجه به دو فاکتور مهندسی ضروری است:
این بریکر قدرتمند صنعتی مجهز به یونیت تریپ هوشمند میکروپروسسوری است که امکان تعریف دقیق پارامترهای تریپ جریانی و تاخیر زمانی را در بازههای مختلف فراهم میآورد.
بدنه این کلید از مواد عایق کامپوزیت با مقاومت دیالکتریک و حرارتی بسیار بالا ساخته شده که بروز هرگونه اتصال کوتاه داخلی یا تخریب ناشی از حرارت پیوسته را منتفی میکند.
طراحی پایدار مکانیزم فنری و شارژ موتوردار (یا دستی)، تضمینکننده صد در صدی قطع سریع در رخداد خطاهای اتصال کوتاه با دامنه جریان بالاست.
این ویژگیها ضریب اطمینان تابلو برق را در صنایع پتروشیمی، فولاد و مجتمعهای تجاری بزرگ به اوج میرساند.
اگر در طرحهای توسعه آتی کارخانه یا شبکه صنعتی خود انتظار اضافه بار شدیدتر یا جریان ورودی نامی بالاتری را دارید، انتخاب مدل کلید هوایی 2000 آمپر زیمنس ظرفیت توسعه مطمئن و قدرت پایداری دوچندانی را در اختیار تابلوی شما میگذارد.
این تجهیز نقشی کلیدی در امنیت خطوط اصلی توزیع در شبکههای حساس دارد و قلب تپنده تابلوهای توزیع اصلی (MDB) محسوب میشود.
عمده مصارف صنعتی و ساختمانی آن شامل موارد زیر است:
بهطور خلاصه، این بریکر انتخابی استاندارد برای جلوگیری از سوختن تجهیزات بالادستی و حفاظت کامل از پروژههاست.
با این حال، اگر در پروژه خود با طرحهای توسعه خطوط تولید، بارهای جریانی بسیار سنگینتر یا ترانسفورماتورهای ظرفیت بالا روبهرو هستید، پیشنهاد میکنیم از کلید هوایی 2500 آمپر زیمنس به عنوان بریکر اصلی ورودی تابلو استفاده کنید تا حاشیه امنیت جریانی بالاتری داشته باشید.
قیمت تجهیزات تخصصی برق صنعتی از جمله کلیدهای هوایی زیمنس مستقیماً تحت تاثیر نوسانات نرخ ارز، نوع رله حفاظتی سفارشی (سری ETU)، متعلقات همراه (مانند موتور شارژ فنر و رلههای شنت و آندرولتاژ) و نوع گارانتی معتبر قرار دارد.
برای دریافت کاتالوگ، مشاوره دقیق مهندسی و استعلام بهترین قیمت روز، با کارشناسان فنی الکتروشایلی در تماس باشید.
هنگام خرید کلید هوایی زیمنس توجه به تطابق قدرت قطع با سطح اتصال کوتاه شبکه تابلویی و اصالت فیزیکی کالا امری حیاتی است.
مجموعه الکتروشایلی با سالها تجربه در زمینه تامین ملزومات برق فشار متوسط و ضعیف، این محصول را به همراه کلیه لوازم جانبی استاندارد، گواهی اصالت و پشتیبانی فنی تخصصی عرضه میکند.
برای استعلام قیمت کالا کافیست از طریق راههای ارتباطی با کارشناسان فروش الکتروشایلی ارتباط برقرار نمایید.
مدل فیکس بهصورت ثابت به باسبارهای تابلو پیچ میشود و ساختار ارزانتر، مستحکمتر و جمعوجورتری دارد؛ در حالی که مدل کشویی روی یک پایه متحرک سوار شده و امکان بیرون آوردن سریع برای تست و تعمیرات بدون باز کردن شینهها را مهیا میکند.
این رله بسته به کد تنظیمی، حفاظتهای اضافهبار با تاخیر طولانی (L)، حفاظت اتصال کوتاه با تاخیر کوتاه (S)، حفاظت آنی و بدون تاخیر اتصال کوتاه (I) و حفاظت خطای زمین (G) را بهطور کامل و دقیق پشتیبانی میکند.
بله، با نصب ماژول موتور شارژ و رلههای شنت تریپ و آندرولتاژ، میتوان فرآیند قطع و وصل کلید را بهصورت کاملاً ریموت، از راه دور یا از طریق سیستم PLC کنترل کرد.
بسته به مدل تیپ فریم زیمنس و ولتاژ شبکه، قدرت قطع نامی نهایی (Icu) این بریکر معمولاً بین 55 تا 66 کیلوآمپر در ولتاژ 400 ولت متناوب است.
این کلید برای عملکرد مداوم تا 20,000 سیکل مکانیکی طراحی شده است، با این حال توصیه میشود سالانه یکبار یا پس از هر بار وقوع اتصال کوتاه سنگین، محفظه جرقهگیر و سلامت کنتاکتهای اصلی توسط کارشناس برق بررسی و غبارروبی شود.
جهت دریافت لیست قیمت تجهیزات برق صنعتی فرم زیر را پر کنید
مهندس احسان فراهانی (ناظر تاسیسات برق) –
برای ورودی ترانس ۱۰۰۰kVA با بارهای غیرخطی درایوهای اتاق تمیز، نسخه ۴ پل (4P) با رله ETU45B رو انتخاب کردیم. قطع کامل هادی نول برای جلوگیری از اضافه ولتاژهای ناشی از قطعی نول بسیار حیاتی بود. عملکرد کلید در تست بیبار و زیر بار عالی بود.
رضا کریمی (مدیر فنی تابلوسازی البرز) –
ابعاد جمعوجور سایز فریم ۱ (Size I) زیمنس باعث شد توی یک سلول عرض ۶۰۰ به راحتی جا بشه و شینهکشی بسیار تمیزی دربیاد. تمام اکسسوریها شامل رله شنت و آندرولتاژ هم ارجینال بود و تست عملکردی با PLC بدون خطا انجام شد.
مهندس محمودی (پیمانکار برق و اتوماسیون صنعتی) –
استعلام قیمت کلید هوایی ۱۰۰۰ زیمنس از چند تأمینکننده در لالهزار داشتم، قیمت الکتروشایلی با توجه به ضمانت اصالت و برگه آزمون کارخانه بهترین بود. در پروژههای حساس پتروشیمی و نورد همیشه زیمنس 3WL اولویت اول ماست.
مهندس علیرضا بهرامی (کارشناس ارشد حفاظت و کنترل) –
تنظیمات رله الکترونیکی روی توابع LSI بسیار دقیق با نرمافزار منحنی قطع زیمنس هماهنگ (Selective) شد. با فیوزها و کلیدهای اتوماتیک پاییندست هیچگونه تداخل حفاظتی نداشتیم.
سعید یزدانی (مدیر خرید هلدینگ صنایع غذایی) –
کالا کاملاً نو، پلمپ با پلاک فابریک آلمان بود. ارسال به شیراز به خاطر شرایط باربری یک روز دیرتر رسید اما پشتیبانی و بستهبندی محکم چوبی شرکت جای هیچ نگرانی باقی نگذاشت.
مهندس میرزایی (مهندس مقیم پروژه بیمارستانی) –
در پروژههای درمانی که پایداری برق اضطراری و کوپلاژ ژنراتور مطرحه، سرعت قطع کلید هوایی ۱۰۰۰ زیمنس و ضریب اطمینان بالا غیرقابل رقابته. موتور شارژ فنر ۲۲۰ ولت و کنتاکتهای کمکی کمترین صدای عملکرد رو دارن.
مهندس حبیبزاده (مشاور تاسیسات الکتریکی) –
قدرت قطع ۶۶ کیلوآمپر در سطح ولتاژ ۴۰۰ ولت این کلید بالاترین حاشیه امنیت اتصال کوتاه رو به ما داد. بریکرهای متفرقه در اتصال کوتاههای سنگین آسیب جدی میبینند اما محفظه جرقهگیر زیمنس مهندسی آلمانی خالصه.
مرتضی نوری (تابلوساز صنعتی – قم) –
کاتالوگ فنی و فایل ابعادی CAD که از سایت دانلود کردم برای ساخت بدنه تابلو خیلی بهمون کمک کرد. ترمینالهای باسبار پشت کلید هم قابلیت چرخش افقی و عمودی رو داشتن که کار نصاب رو راحت کرد.
مهندس کامران تقوی (مدیر نت کارخانه فولاد) –
تعویض محفظه آرک و بررسی چشمی کنتاکتهای اصلی توی مدل ۱۰۰۰ زیمنس در کمترین زمان انجام میشه. بعد از ۲ سال کارکرد در محیط غبارآلود کارخانه، بدون کوچکترین افت جریاندهی کار میکنه.
مهندس داوود عباسی (پیمانکار برق فشار ضعیف) –
خرید این کلید هوایی ۱۰۰۰ آمپر زیمنس رو به تمام دوستانی که دنبال اطمینان صد درصدی در تابلوهای توزیع ترانس هستند پیشنهاد میکنم. تشکر ویژه از تیم مهندسی شایلی برای مشاوره صادقانه در انتخاب بین فیکس و کشویی.
مهندس صادقی (تابلوساز صنعتی) –
کلید هوایی ۱۰۰۰ آمپر زیمنس با رله ETU را برای تابلوی اصلی توزیع یک کارخانه تولیدی خریداری و نصب کردیم. کیفیت مونتاژ، دقت تریپ حرارتی-مغناطیسی و سهولت نصب اتصالات شینهها فوقالعاده است. از ارسال سریع و راهنمایی تخصصی مجموعه الکتروشایلی بسیار راضی هستیم.
