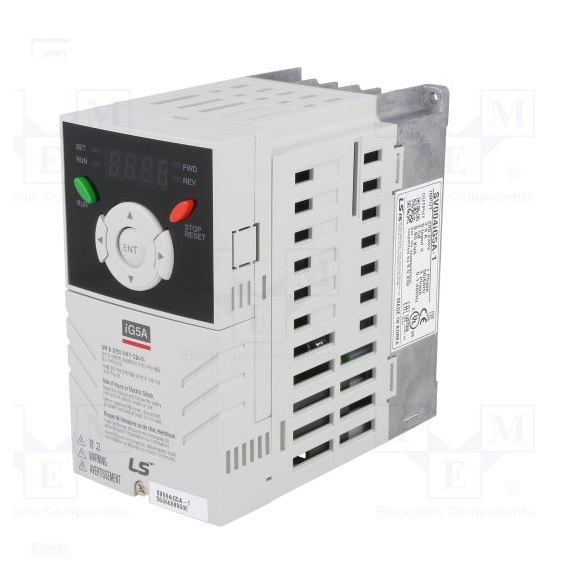

نصب اینورتر LS مدل IG5- نصب اینورتر LS مدل IG5

راهنمای فارسی نصب اینورتر LS مدل IG5 را از اینجا بخوانید

در این راهنما قصد داریم نصب اینورتر LS مدل IG5 را به شما آموزش دهیم. تا انتهای این راهنما همراه الکتروشایلی باشید تا بدون هیچ مشکلی شروع به نصب اینورتر LS مدل IG5 کنید.

قبل از نصب باید به سراغ نکات اینمی لازم برای نصب اینورتر LS مدل IG5 برویم. راستی میتوانید 5 روش پیشنهادی برای انتخاب اینورتر مناسب را از اینجا بخوانید.

نکات ایمنی در نصب اینورتر LS مدل IG5

بدنه اینورتر به رات بسته شود. با دست خشک با کی پد دستگاه کار کنید و از اتصال سیم نول به ترمینال N جدا خود داری فرمایید.

از نصب اینورتر در محیط های قابل اشتعال خودداری فرمایید. از نصب اینورتر با توان پایین تر از توان موتور خودداری فرمایید.

در صورت بسته بودن کاور روی دستگاه از RUN کردن اینورتر خودداری فرمایید. از ورود براده چوب،آهن،کاغذ و گرد و غبار و اجسام دیگر به داخل اینورتر جلوگیری فرمایید.

قبل از اتصال برق ورودی حتما از نوع ورودی (سه فاز یا تک فاز بودن درایو) اطمینان حاصل فرمایید.

سیم بندی مجدد و انجام عملیات جدید روی اینورتر باید حداقل 10 دقیقه بعد از قطع برق ورودی انجام شود.

در صورت مشاهده هر گونه خطا ،اینورتر را خاموش نموده و با بخش فنی شرکت تماس حاصل فرمایید.

نحوه نصب اینورتر LS مدل IG5

اینورتر را در محیط مناسب داخل تابلو نصب نمایید بطوریکه ذرات گرد و غبار و ذرات هادی و مواد شیمیایی و هوای مرطوب به داخل آن نفوذ نکند.

دستگاه را بصورت عمودی داخل تابلو قرار دهید. در طرفین دستگاه پنج سانتی متر در بالا و حداقل ده سانتی متر در پایین فضای آزاد جهت چرخش هوا در نظر بگیرید.

از نصب دستگاه در برابر تاب مستقیم آفتاب خودداری فرمایید. فن تابلو را روی تابلو و در مکانی قرار دهید تا جریان هوا به راحتی از اینورتر عبور نماید.

دمای کاری اینورتر (-10~50) درجه سانتی گراد و میزان رطوبت کمتر از 90% است. اینورتر باید در محل ثابت و بدون لرزش نصب شود.

جهت افزایش ایمنی بین ترمینال های ورودی اینورتر و برق، از فیوز و کنتاکتور استفاده نمایید. از قرار دادن هر گونه کلید، کنتاکتور، بانک خازنی، محافظ نوسانات و … بین موتور و ترمینال خروجی اینورتر خودداری نمایید. (اینورتر باید مستقیما و بدون واسطه به موتور وصل شود)قبل از اتصال اینورتر به موتور با توجه به اطلاعات مندرج بر روی پلاک موتور از نحوه سربندی موتور(ستاره / مثلث)اطمینان حاصل فرمایید.

تابلو را با توجه به ابعاد درج شده در کتاب راهنما انتخاب نمایید.

سیم بندی

ساختار ترمینال ها با توجه به توان دستگاه متفاوت است. در ورودی و خروجی اینورتر ها از سیم هایی با اندتزخ لازم استفاده نمایید. جهت نصب ولوم خارجی جهت تغییر فرکانس، از ولوم یک کیلو اهم استفاده نمایید. (ولوم باید به ترمینال های CM,V1,VR متصل شود)برای سیم بندی برق ورودی از سر سیم های حلقوی با پوشش عایق استفاده نمایید. از ریختن تکه های سیم در داخل اینورتر خودداری فرمایید.

 ترمینال قدرت

از اتصال هاي (R,S,T)جهت اتصال به برق سه فاز 220V استفاده نماييد. در صورت اتصال برق تك فاز،فاز و نول را به ترمينال هاي (R,S) متصل نماييد. از ترمینال های (U,V,W) جهت اتصال اینورتر به موتور استفاده کنید(توجه نمایید بین اینورتر و موتور هیچ قطعه الکترونیکی اضافه نشود)برای اتصال راكتور DC از ترمینال های (P,P1) استفاده نمایید. ترمینال G را به ارت متصل نمایید.

W
V
U
B2
B1
T
S
R
موتور
مقاومت ترمز
سه فاز شبکه برق شهر

ترمینال مقاومت

به منظور استفاده از مقاومت ترمز ديناميكي از نوع پيشنهاد شده در بخش6-13 دفترچه استفاده نماييد.
مقاومت ترمز ديناميكي را به ترمينال هاي (B2,B1)متصل نماييد.
هرگز ترمينال B1و B2 را اتصال كوتاه ننماييد.

ترمینال کنترل

ترمینال
توصیف
عملکرد
P1
ترمینال چند منظوره
راه اندازی در جهت راستگرد
P2
راه اندازی در جهت چپ گرد
P3
توقف اضطراری
P4
ریست خطا
P5
عملکرد در حالت JOG
P6
فركانس پله اي-كم
P7
فركانس پله اي-متوسط
P8
فركانس پله اي-زياد
CM
ترمینال مشترک برای ورودی و خروجی های دیجیتال
VR
منبه تغذیه جهت پتانسیو متر خارجی
V1
ترمينال ورودي ولتاژ آنالوگ(0~10 V)
I
ترمينال ورودي جريان آنالوگ(4~20 mA)
AM
ترمينال خروجي آنالوگ چند منظوره (0~10 V)
MO
ترمينال خروجي چند منظوره(Open collector)
MG
ترمينال مشترك خروجي آنالوگMO
3A
ترمينال خروجي رله اي چند منظوره(كنتاكت باز)

ترمينال
عملكرد
3B
ترمينال خروجي رله اي چند منظوره (كنتاكت بسته)
3C
ترمينال مشترك براي خروجي هاي رله اي
24
منبع تغذيه 24V
S+
ترمينال ارتباطي RS485
S-

رله RL1، در مدار سيم بندي صفحه 3 با ولتاژ بوبين 24 V DC و ولتاژ كنتاكت ماكزيمم250 V DC براي فرمان ترمز مغناطيسي استفاده مي شود و براي موتور هايی كه داراي ترمز مغناطيسی هستند، فرمان حتما بايد از رله RL1 داده شود.

كليد وضعيتNPN/PNP در نصب اینورتر LS مدل IG5

در صورتيكه كليد روي NPN باشد، با اتصال هر كدام از ورودی ها به CM فرمان اجرا می شود.
در صورتيكه كليد روي PNP‌ باشد، با اتصال هر كدام از ورودی ها به 24 فرمان اجرا می شود.

کی پد

چراغ هاي وضعيت:
FWD
چراغ FWD‌در طول چرخش راستگرد روشن است
REV
چراغ REV در طول چرخش چپگرد روشن است
SET
چراغ SET در هنگام تنظيم پارامتر ها روشن است
RUN
چراغ RUN در هنگام تنظيم پارامتر ها روشن است
7 SEGMENT
وضعيت عملكرد دستگاه و اطلاعات پارامتر ها را نشان مي دهد
چراغ های FWD و REV ‌ در صورت بروز خطا چشمك می‌زنند.
RUN
فرمان شروع به كار
STOP
RESET
STOP: فرمان توقف                                         RESET: فرمان شروع دروباره
UP
جهت حركت ميان پارامتر ها يا افزايش مقدار پارامتر ها
DWON
جهت حركت ميان پارامتر ها يا كاهش مقدار پارامتر ها
LEFT
جهت حركت ميان گرو ها/حركت مكان نما به سمت چپ به منظور تغيير پارامتر ها
RIGHT
جهت حركت ميان گرو ها/حركت مكان نما به سمت راست به منظور تغيير پارامتر ها
END
تاييد و ذخيره پارامتر ها
كليد ها:
گروه پارامتري:
نام گروه
نوع نمايش
محتويات
Drive Group
Drive
پارامتر هاي اصلي جهت راه اندازي اينورتر مانند فركانس هدف و زمان اوج گيري و توقف و …
Function Group1
F
پارامتر های اصلی جهت تنظیم ولتاژ و فرکانس خروجی
Function Group1
H
پارامتر های پیشرفته مانند PID و راه اندازی موتور دوم
PG Group
I

پارامتر های لازم جهت استفاده از ترمینال های ورودی / خروجی

نحوه تغيير پارامتر ها:

1)به كمك كليد هاي جهت دار بالا و پايين ميتوانيد مقدار پارامتر مورد نظر را خود را تغيير دهيد.

2)به كمك كليد های جهت دار راست و چپ میتوانید یکی از چهار گروه I,H,F,DRIVE را انتخاب نمایید.

3)در گروه های I,H,F میتوانید به وسیله کلید های جهت دار ،شاره پارامتر را وارد کرده و سپس با زدن کلید ENT وارد آن شوید.

4)به كمك كليد هاي جهت دار بالا و پايين ميتوانيد مقدار پارامتر مورد نظر را تنظیم و با کلید ENT مقدار را ثبت نمایید.

نحوه حركت بين گروه ها

 تنظيم پارامتر ACC به عنوان نمونه:

روش هاي فرمان روشن و خاموش(RUN/STOP)

روش فرمان روشن RUN/STOP توسط Keypad
در اين حالت پارامتر drv(DRV-03) را روي عدد صفر تنظيم نماييد.
روش فرمان روشن RUN/STOP توسط ترمينال هاي FX,RX
در اين حالت پارامتر drv(DRV-03) را روي عدد 1 تنظيم نماييد.

روش تغيير سرعت(تغيير فركانس)
روش تغيير سرعت موتور با Keypad:
در اين حالت پارامتر Frq(DRV-04) را روي عدد صفر تنظيم نماييد.
روش تغيير سرعت موتور با ولوم خارجي :
در اين حالت پارامتر Frq(DRV-04) را روي عدد 3 تنظيم نماييد.

جدول پارامتر هاي پر كاربرد دستگاه

پارامتر
توضيحات
ACC
زمان شتابگيري
DEC
زمان توقف
DRV
روش RUN/STOP
FRQ
روش تغيير فركانس
CUR
نمايش جريان خروجي به موتور
RPM
نمايش دور بر دقيقه موتور(RPM)
DRC
تنظيم جهت چرخش موتور با فرمان
F1
غير فعال كردن راستگرد / چپگرد
F4
نحوه توقف
F22
فركانس BASE
F23
فركانس شروع
F27
نحوه اعمال گشتاور
F28
تنظيم مقدار گشتاور در حالت راست گرد
F29
تنظيم مقدار گشتاور در حالت چپ گرد
F40
تنظیم درصد ذخیره سازی انرژی(ENERGY SAVING)
F57
تنظيم مقدار جريان جهت خطايOVERLOAD
H30
توان موتور
H31
تعداد قطب هاي موتور
H41
فعال کردن AUTO TUNNING
H93
برگرداندن همه پارامتر ها به تنظيمات كارخانه



شما با استفاده از این توضیحات میتوانید نصب اینورتر LS مدل IG5 را به راحتی انجام دهید. کافیست با دقت به موارد گفته شده عمل کنید تا یک نصب راحت را برای اینورتر LS مدل IG5 داشته باشید.
