مقایسه روش های مختلف اصلاح ضریب توان

تصحیح ضریب توان (PFC) یکی از مسائل بنیادین در حوزه مهندسی برق و الکترونیک است که تأثیر مهمی بر کارایی و عملکرد سیستم‌های الکتریکی دارد. در دنیای امروزی که استفاده از دستگاه‌های الکترونیکی و الکتریکی در حال افزایش است، اهمیت بهینه‌سازی مصرف انرژی و افزایش کارایی برقراری ارتباط با شبکه برق بیش از پیش مورد توجه قرار می‌گیرد. ضریب توان نسبت توان واقعی به توان ظاهری است و معمولاً بین ۰ تا ۱ قرار دارد. هنگامی که ضریب توان به سمت ۱ نزدیک می‌شود، کارایی سیستم بهبود می‌یابد و از افزایش مصرف انرژی جلوگیری می‌شود.

در این مقاله، به معرفی و بررسی روش‌های مختلف تصحیح ضریب توان می‌پردازیم. ابتدا، روش‌های غیرفعال PFC مورد بررسی قرار می‌گیرند که شامل استفاده از خازن‌ها و سلف‌ها برای جبران تاخیر فاز ناشی از بارهای القایی می‌شود. سپس، به بررسی روش‌های فعال PFC می‌پردازیم که با استفاده از اجزای الکترونیکی و سیستم‌های کنترل، جریان ورودی را کنترل کرده و ضریب توان را بهبود می‌بخشند.

از آنجا که تصحیح ضریب توان تأثیر مستقیمی بر کارایی و بهره‌وری سیستم‌های برق دارد، آشنایی با این روش‌ها برای مهندسان و متخصصان در حوزه برق و الکترونیک بسیار حائز اهمیت است. در ادامه این مقاله، به تحلیل مزایا و معایب هر روش، مقایسه آنها و پیشنهادات برای استفاده مناسب از آنها پرداخته خواهد شد.

انواع روش ها اصلاح ضریب توان

در تصحیح ضریب توان (PFC)، معمولاً دو نوع اصلی روش برای بهبود کارایی منابع تغذیه و اطمینان از انطباق با استانداردهای الکتریکی استفاده می‌شود: روش غیرفعال و روش فعال. هر کدام از این روش‌ها دارای مزایا و معایب خاصی هستند و بر اساس نیازهای خاص، می‌توانند برای کاربردهای مختلف انتخاب شوند.

غیرفعال

تصحیح ضریب توان (PFC) با استفاده از روش غیرفعال

تصحیح ضریب توان (PFC) با استفاده از روش غیرفعال یکی از روش‌های متداول در بهبود عملکرد منابع تغذیه است. این روش از اجزای الکترونیکی ساده‌تری نسبت به روش فعال استفاده می‌کند و معمولاً برای کاربردهایی با توان کمتر مناسب است.

تصحیح ضریب توان (PFC) با استفاده از روش غیرفعال

انواع روش‌های غیرفعال PFC:

فیلتر ورودی خازن: این روش، به عنوان فیلتر pi نیز شناخته می‌شود. در این روش، از خازن‌ها برای تصحیح ضریب توان استفاده می‌شود. خازن‌های موجود در فیلتر، به‌طور مداوم به بار خازن می‌شوند و انرژی لحظه‌ای را ذخیره و ارسال می‌کنند. این عمل باعث حذف فرکانس‌های ناخواسته از سیگنال می‌شود و با کاهش بهینه هارمونیک‌ها، عملکرد منبع تغذیه بهبود می‌یابد. به دلیل سادگی و قابلیت اطمینان این روش، برای برخی از کاربردها انتخاب اولیه است. از جمله کاربردهایی که از این روش استفاده می‌کنند، منابع تغذیه کوچک تا متوسط ​​هستند که نیاز به تصحیح ضریب توان دارند.

Valley-fill PFC: این روش از خازن‌ها و دیودها برای شارژ کردن و تخلیه خازن‌ها به طور موازی در اطراف نقطه ولی استفاده می‌کند. در این روش، خازن‌ها به طور مداوم شارژ و تخلیه می‌شوند، و این اقدام باعث می‌شود که جریان ولتاژ موجدار موثر در خروجی DC تولید شود. این روش به ویژه برای کاربردهایی که نیاز به ولتاژ موجدار باشد، مناسب است. عموماً در این روش، خازن‌ها به صورت سری در اطراف نقطه ولی موج دار متصل می‌شوند و دیودها باعث تخلیه آنها در لحظات مناسب می‌شوند.

مزایا:

  1. ارزان و کارآمد: روش‌های غیرفعال PFC معمولاً از قیمت پایین‌تری نسبت به روش‌های فعال برخوردارند و به دلیل سادگی، هزینه کمتری برای پیاده‌سازی دارند.
  2. سادگی و قابلیت اطمینان: استفاده از اجزای الکترونیکی ساده‌تر در این روش، باعث افزایش قابلیت اطمینان و کاهش خطرات فنی می‌شود.
  3. عدم تولید EMI: این روش تولید امواج الکترومغناطیسی کمتری دارد که می‌تواند مزیت مهمی در برخی از کاربردها باشد.

معایب:

  1. اندازه و وزن: به دلیل استفاده از سلف‌های بزرگ، قطعات این روش ممکن است حجیم و سنگین باشند که می‌تواند مشکل‌ساز باشد، به‌خصوص در برخی از کاربردها.
  2. محدودیت در توان: روش‌های غیرفعال PFC معمولاً برای منابع تغذیه کوچکتر مناسب هستند و در کاربردهای با توان بالا عملکرد بهینه‌ای ندارند.

فعال

روش فعال تصحیح ضریب توان (PFC) یک روش پیشرفته‌تر از روش‌های غیرفعال است که از قطعات الکترونیکی فعال مانند MOSFET، BJT  و IGBT برای بهبود عملکرد منابع تغذیه استفاده می‌کند. این روش برای منابع تغذیه با توان بالا، به ویژه بیش از ۱۰۰ وات، مناسب است و می‌تواند بهبود‌های چشمگیری در کارایی و دقت تصحیح ضریب توان ایجاد کند. در اینجا، به معرفی، کاربردها، مزایا و معایب روش فعال PFC می‌پردازیم:

روش فعال PFC از اجزای الکترونیکی فعال استفاده می‌کند تا انرژی و ولتاژ ورودی AC را به یک ولتاژ DC مستقیم با کیفیت بالا تبدیل کند. این روش اغلب از مبدل‌های تقویت‌کننده استفاده می‌کند که قدرت ولتاژ DC خروجی بیشتری را نسبت به ولتاژ DC ورودی ارائه می‌دهند.

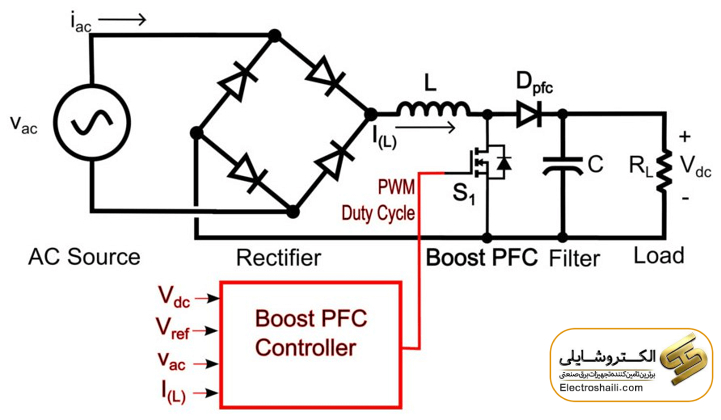

روش فعال تصحیح ضریب توان (PFC)

کاربردها: روش فعال PFC به ویژه برای منابع تغذیه با توان بالا و برنامه‌هایی که نیاز به تصحیح دقیق‌تر ضریب توان دارند، مفید است. این شامل منابع تغذیه صنعتی، انواع مختلف دستگاه‌های الکترونیکی، تجهیزات پزشکی و سیستم‌های انرژی خورشیدی است.

مزایا:

  1. بهبود کارایی: روش فعال PFC می‌تواند ضریب توان بالقوه‌ای بیش از ۰٫۹۵ را تولید کند که باعث افزایش کارایی و کاربردی‌تر شدن منابع تغذیه می‌شود.
  2. کنترل دقیق ولتاژ و جریان: این روش قابلیت کنترل دقیق ولتاژ و جریان را فراهم می‌کند که منجر به عملکرد بهتر و پایدارتر منبع تغذیه می‌شود.
  3. کاهش نوسانات ولتاژ: با استفاده از روش فعال PFC، نوسانات ولتاژ ورودی AC به میزان قابل توجهی کاهش می‌یابد که منجر به عمر طولانی‌تر و کارایی بهتر منابع تغذیه می‌شود.

معایب:

  1. پیچیدگی و هزینه: روش فعال PFC به دلیل استفاده از قطعات الکترونیکی پیچیده‌تر، هزینه بیشتری دارد و نیاز به طراحی و ساخت پیچیده‌تری دارد.
  2. تاثیرات جانبی: استفاده از الکترونیک‌های پیچیده و سیستم‌های کنترلی در روش فعال PFC ممکن است باعث ایجاد تاثیرات جانبی مانند نوسانات الکترومغناطیسی (EMI) شود که نیازمند پیش‌بینی و کنترل دقیق‌تر است.

مقایسه روش ها

مقایسه روش‌های فعال و غیرفعال در تصحیح ضریب توان (PFC) برای دستیابی به یکپارچگی ضریب توان و انطباق با استانداردهای صنعتی، می‌تواند بر اساس چندین جنبه مختلف انجام شود. در ادامه، مقایسه‌ای کوتاه از این دو روش با توجه به مزایا و معایب آن‌ها ارائه شده است:

کارایی:

  • PFC فعال عموماً کارآمدتر است و می‌تواند ضرایب توان بالایی را نزدیک به ۱ در شرایط بار متفاوت دست‌یابی کند، در حالی که PFC غیرفعال ممکن است کارایی کمتری داشته باشد.

پیچیدگی و هزینه:

  • PFC فعال دارای مدارها و سیستم‌های کنترل پیچیده‌تری است که منجر به هزینه‌های بالاتر می‌شود. به دلیل این پیچیدگی، هزینه اجرایی آن بیشتر است.
  • PFC غیرفعال از اجزای ساده‌تر و سیستم کنترل کم‌هزینه‌تری استفاده می‌کند که باعث می‌شود هزینه کمتری داشته باشد.

قابلیت تنظیم:

  • PFC فعال بسیار قابل تنظیم است و برای طیف گسترده‌ای از بارها و شرایط عملیاتی مناسب است.
  • PFC غیرفعال قابلیت تنظیم محدودی دارد و تنظیمات کمتری برای آن انجام می‌شود.

سیستم کنترل:

  • PFC فعال نیازمند سیستم‌های کنترل پیچیده‌تری است که ممکن است نیازمند تنظیمات و پیکربندی‌های پیچیده‌تری باشند.
  • PFC غیرفعال با سیستم کنترل ساده‌تری از نوع ثابت و یا مبتنی بر تایمر کار می‌کند.

محدوده ضریب توان:

  • PFC فعال می‌تواند به فاکتورهای توان بالا نزدیک به ۱ در شرایط بار متفاوت دست یابد.
  • PFC غیرفعال ممکن است محدوده تصحیح و عملکرد محدودتری تحت بارهای مختلف داشته باشد.

انطباق با استانداردها:

  • PFC فعال اغلب برای مطابقت با استانداردهای بین‌المللی برای تصحیح ضریب توان مورد نیاز است.
  • PFC غیرفعال ممکن است برای برنامه‌هایی با الزامات ضریب توان کمتر دقیق مناسب باشد.

به طور خلاصه، انتخاب بین این دو روش وابسته به نیازها، محیط کاربرد و ملاحظات هزینه و پیچیدگی است. در صورتی که راندمان بالا و انطباق با استانداردهای بین‌المللی از اهمیت بالایی برخوردار باشد، PFC فعال ممکن است انتخاب بهتری باشد، در حالی که در مواردی که هزینه و پیچیدگی مدار از اهمیت بیشتری برخوردار است، PFC غیرفعال می‌تواند گزینه مناسب‌تری باشد.

برخی از کاربردهای رایج که در آن PFC غیرفعال بر PFC فعال ترجیح داده می‌شود عبارتند از:

  1. کاربردهای بالاست الکترونیکی:
    • در کاربردهای بالاست الکترونیکی، به ویژه در صنایعی مانند تلویزیون‌های بزرگ، مانیتورهای رایانه‌ای و دستگاه‌های صوتی، PFC غیرفعال اغلب ترجیح داده می‌شود. این به دلیل توانایی آن برای تحمل ولتاژ ریپل موثر بالا در خروجی DC است که برای کاربردهایی با بارهای پویا و غیرپایدار مطلوب نیست.
  2. کاربردهای کم مصرف:
    • در دستگاه‌هایی که مصرف انرژی کمی دارند و نیازی به راندمان بالا و اصلاح ضریب توان دقیق ندارند، مانند لامپ‌های LED و دستگاه‌های خانگی کم مصرف، PFC غیرفعال معمولاً بهترین گزینه است. سادگی و هزینه کم آن را به گزینه مناسبی برای این کاربردها تبدیل می‌کند.
  3. برنامه‌های کاربردی با بارهای پایدار:
    • در برنامه‌هایی که بار نسبتاً پایدار است و در طول زمان تغییر قابل توجهی نمی‌کند، PFC غیرفعال ترجیح داده می‌شود. زیرا روش‌های غیرفعال معمولاً نسبت به تغییرات بار حساسیت کمتری دارند و برای این کاربردها قابل اعتماد هستند.
  4. برنامه‌های کاربردی با نیازهای ساده:
    • برای برنامه‌هایی که نیازی به اصلاح ضریب توان بالا ندارند یا در مواردی که ضریب توان عامل مهمی نیست، PFC غیرفعال یک راه حل ساده و مقرون به صرفه ارائه می‌دهد. سادگی مدارهای PFC غیرفعال، اجرای و نگهداری آنها را آسان می‌کند.
  5. کاربردهایی با محدودیت‌های اندازه و وزن:
    • در برخی از کاربردها که فضای محدودی دارند، مانند دستگاه‌های پزشکی قابل حمل و دستگاه‌های ارتباطی، PFC غیرفعال به دلیل اجزای کمتر و سبک‌تری که استفاده می‌شود، ترجیح داده می‌شود.

بنابراین، PFC غیرفعال در کاربردهایی که نیاز به سادگی، قابلیت اطمینان و مقرون به صرفه بودن دارند، به ویژه در بارهای کم مصرف و پایدار، ترجیح داده می‌شود.

برخی از برنامه‌های رایج که در آنها PFC فعال بر PFC غیرفعال ترجیح داده می‌شود عبارتند از:

  1. برنامه‌های پرمصرف:
    • در دستگاه‌ها و تجهیزاتی که دارای مصرف انرژی بالایی هستند، مانند تجهیزات صنعتی، سیستم‌های ارتباطی، و تجهیزات انرژی‌بر، PFC فعال ترجیح داده می‌شود. این روش می‌تواند به فاکتورهای توان بالاتر دست یابد و بهبود کارایی انرژی را فراهم کند.
  2. برنامه‌هایی که نیاز به راندمان بالا دارند:
    • در برنامه‌هایی که راندمان انرژی از اهمیت بالایی برخوردار است، مانند سیستم‌های تهویه مطبوع، دستگاه‌های پزشکی پیشرفته، و سیستم‌های رایانه‌ای، PFC فعال ترجیح داده می‌شود. این روش می‌تواند به کاهش هارمونیک‌ها و بهبود بازده انرژی کمک کند.
  3. برنامه‌های کاربردی با بارهای دینامیکی:
    • در برنامه‌هایی که بار ممکن است به طور قابل توجهی در طول زمان تغییر کند، مانند سیستم‌های صنعتی با بارهای متغیر، سیستم‌های رایانه‌ای پرقدرت، و تجهیزات ارتباطی پیشرفته، PFC فعال مورد ترجیح است. این روش می‌تواند به طور دینامیکی جریان ورودی را تنظیم کند و با حفظ ضریب توان بالا، عملکرد بهینه را فراهم کند.
  4. برنامه‌هایی که نیاز به انطباق با استانداردها دارند:
    • در برنامه‌هایی که رعایت استانداردهای بین المللی برای تصحیح ضریب توان ضروری است، مانند صنایع بزرگ، تاسیسات و تجهیزات شبکه‌های برق، PFC فعال ترجیح داده می‌شود. این روش می‌تواند به فاکتورهای توان بالاتر دست یابد و به راحتی با استانداردهای مربوطه هماهنگ شود.
  5. برنامه‌های کاربردی با محدودیت‌های اندازه و وزن:
    • در برنامه‌هایی که اندازه و وزن اجزای مهمی است، مانند دستگاه‌های پزشکی قابل حمل، دستگاه‌های ارتباطی سیار، و تجهیزات نظامی، PFC فعال ترجیح داده می‌شود. این روش می‌تواند با استفاده از مدارهای فشرده‌تر و سبک‌تر، اجازه انجام تغییرات لازم را در اندازه و وزن دستگاه بدهد.

بنابراین، PFC فعال در کاربردهایی که نیاز به تصحیح ضریب توان بالا، کارایی و انطباق با استانداردهای بین المللی دارند، ترجیح داده می‌شود. همچنین برای کاربردهایی با بارهای دینامیکی و جاهایی که فضا و وزن به عنوان محدودیت‌های حیاتی نیستند، مناسب است.

جمع بندی

در این مقاله، دو روش تصحیح ضریب توان، یعنی PFC فعال و PFC غیرفعال، مورد بررسی قرار گرفته است.

 PFCفعال از قطعات الکترونیکی پیشرفته و سیستم‌های کنترل برای تنظیم دینامیکی جریان ورودی استفاده می‌کند، در حالی که PFC غیرفعال به طراحی‌های ساده‌تری اعتماد دارد. در کاربردهایی که نیاز به انطباق با استانداردها، کارایی بالا یا راندمان انرژی است، PFC فعال ترجیح داده می‌شود. از طرف دیگر، PFC غیرفعال برای کاربردهایی با بارهای پایدار، محدودیت‌های اندازه و وزن، یا در مواقعی که هزینه و پیچیدگی مدار مهم نیست، مناسب است. انتخاب مناسب بین این دو روش بایستی با توجه به نیازها و محدودیت‌های هر برنامه‌ی خاص انجام شود. این بررسی نشان می‌دهد که هر یک از این روش‌ها ویژگی‌ها و مزایا و معایب خاص خود را دارند که بایستی در انتخاب آنها مورد توجه قرار گیرد.
