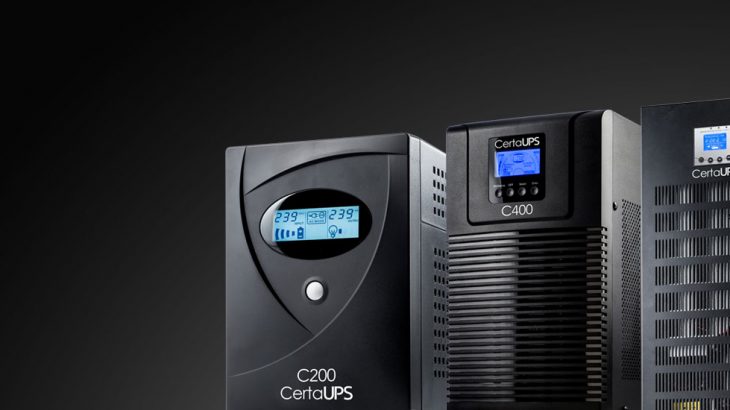

یو پی اس چیست و چه کاربردی دارد؟

یو پی اس چیست و چه کاربردی دارد؟
فهرست مطالب

شاید برای شما این سوال پیش آمده باشد که یو پی اس چیست و چه کاربردی دارد. در این مقاله از الکتروشایلی میخواهیم به بررسی آن بپردازیم. با ما همراه باشید. اول از همه قصد داریم به سراغ تعریف آن برویم.

یو پی اس چیست؟

عبارت یو پی اس یا UPS مخفف Uninterruptible Power Supply یا همان منبع تغذیه بی وقفه است. این تجهیز الکترونیکی جریان برق مورد نیاز وسایل برقی مصرف کننده را در زمان قطع برق تامین می‌نماید و در همین راستا پس از برقراری مجدد جریان برق شهری، وظیفه تنظیم و ثابت نگه داشتن برق شبکه را بر عهده دارد. همچنین در تجهیزات حساس مصرف کننده مانع از نفوذ نویز و اختلالات می‌گردد.

مدت زمان برق دهی سیستم یو پی اس به چه عواملی وابسته است؟

از جمله موارد تاثیر گذار در زمان برق دهی UPS می توان موارد زیر را نام برد:

  • تعداد سیستم ها و میزان بار متصل به UPS
  • ظرفیت باتری مورد استفاده در ورودی UPS

روش کار

از جمله وظایف و روش کار یو پی اس می‌توان به موارد زیر اشاره نمود:

  • تنظیم و اصلاح یا افزایش و کاهش ولتاژهای خروجی و ورودی جهت تامین یک ولتاژ قابل قبول برای دستگاه
  • تامین برق مورد نیاز تجهیزات مصرف کننده با کیفیت مطلوب و به سورت پیوسته

همه این وارد در زمانی رخ می‌دهد که تامین کننده برق منطقه‌ای دچار مشکلات کلی و یا جزئی شود.

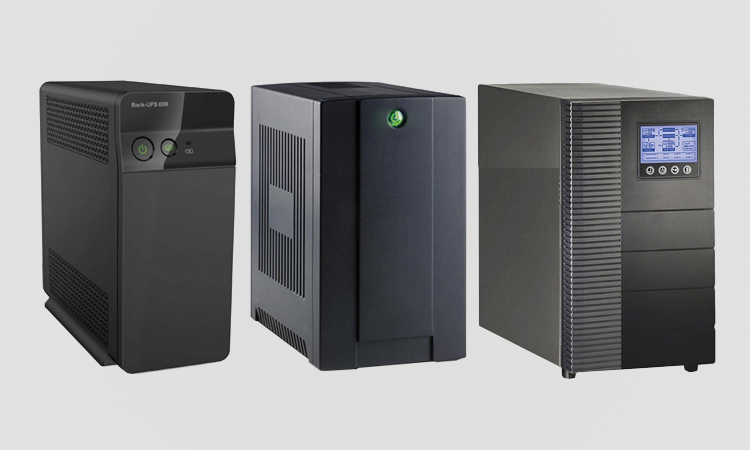

انواع محتلف یو پی اس
انواع محتلف UPS

انواع یو پی اس

انواع این محصول عبارتند از:

  1. یو پی اس آفلاین یا OffLine UPS
  2. یو پی اس آنلاین یا OnLine UPS
  3. یو پی اس لاین اینتراکتیو یا Line Interactive UPS
یو پی اس آفلاین (Off line UPS)

این نوع UPS زمان قطع جریان برق در مدار فعال می‌شود.

یو پی اس آنلاین (On line UPS)

وظیفه این UPS این است که با تصحیح ولتاژ ورودی یعنی تثبیت ورودی از نویز، خروجی صحیح را به بار مصرفی منتقل نماید که در نتیجه معمولا خروجی توسط این یو پی اس ها تامین می‌گردد. بای‌پس یا Bypass حالتی است که در زمان رخداد نقص فنی و یا افزایش دما به بیش از حد مجاز که فعال می‌شود و اصطلاحا UPS به این Mode می‌رود.

یو پی اس لاین اینتراکتیو (Line Interactive UPS)

وظیفه این UPS این است که خروجی AC بدون اعوجاج ورودی را تامین نماید یعنی زمان‌های عادی ورودی را از طریق حالت بایپس به ترانسفورماتور انتقال داده که در این وضعیت ترانسفورماتور حکم شارژر را دارد.

اجزای یو پی اس
  • باتری (Battery): جهت ذخیره سازی انرژی الکتریکی و استفاده به عنوان منبع انرژی الکتریکی در UPS
  • اینورتور (Inverter): جهت تبدیل جریان مستقیم به متناوب
  • شارژر (Charger): جهت شارژ باتری UPS و تبدیل جریان متناوب به مستقیم
  • یکسوساز یا رکتیفایر (Rectifier): جهت تبدیل جریان متناوب ورودی به جریان مستقیم



معضلات برق شهری

  • هارمونیک (Harmonics): یک موج اضافی دارای دامنه کوچک (فرکانس ان مضربی از فرکانس موج اصلی است).
  • قطع کامل برق (Power Failure):  قطع برق ورودی در برق شهری
  • افزایش ولتاژ لحظه ای (Power Surge): امکان آسیب زدن به وسایل حساس
  • افت ولتاژ لحظه ای (Power Sag): امکان از کار انداختن برخی از تجهیزات برقی حساس
  • نوسانات شدید لحظه ای (Skip Transient):  امکان آسیب به تجهیزات حساس و ابزار دقیق
  • نویز (Noise): ایجاد شده توسط امواج رادیویی و مغناطیسیی و منابع تغذیه و در نتیجه اختلال در کارکرد دستگاه
  • تغییرات فرکانس (Frequency Variation): دارای اهمیت بسیار بالا و سبب عدم کارکرد مطلوب
  • افزایش طولانی ولتاژ (Over Voltage): امکان اسیب زدن به تجهیزات برقی
  • کاهش دامنه ولتاژ ( Under Voltage): امکان از کار انداختن تجهیزات برقی

نحوه انتخاب UPS

توان مورد نیاز و توان مصرفی UPS چقدر است؟

از جمله نکاتی که می‌بایست در زمان خرید UPS لحاظ نمود توان مصرفی تجهیزات متصل به یو پی اس است.

لذا در همین راستا می‌بایست توان تک تک تجهیزات مورد استفاده، محاسبه گردیده و در نهایت توان کلی مورد نیاز سنجیده شود.

معمولا در اکثر دستگاه‌ها توان مربوطه با واحد وات روی آن درج گردیده است و یا می توان با ضرب جریان در ولتاژ، توان دستگاه را محاسبه نمود.

به این نکته توجه نمایید که پس از محاسبه توان کلی مورد نیاز، می‌بایست درصدی به این عدد اضافه گردد و یا به بیان دیگر، توان UPS می‌بایست از توان مورد محاسبه بیشتر باشد. معمولا این اختلاف در حدود 25 درصد باشد، مناسب است.

از جمله فواید این عمل می‌توان به موارد زیر اشاره نمود:

  • با انتخاب توانی بیش از توان مورد نیاز و در صورت عملکرد دستگاه با جداکثر توان، آسیب و فشاری به دستگاه وارد نشده و طول عمر دستگاه افزایش می‌یابد.
  • در صورت افزایش تجهیزات مورد استفاده دیگر نیازی به ارتقاء وجود نخواهد داشت و از افزایش هزینه‌های آتی نیز جلوگیری شده است.

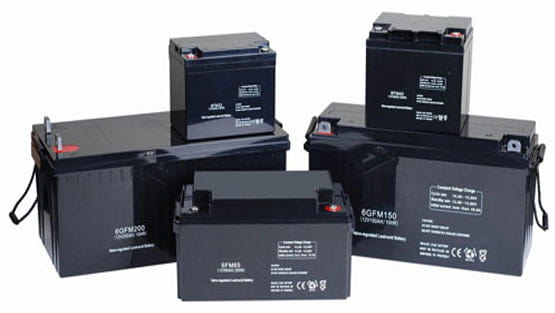

انواع باتری UPS
انواع باتری UPS
انواع باتری UPS
  • باتری داخلی
  • باتری خارحی

در زمان انتخاب باتری یو پی اس دو حالت وجود دارد، حالت اولی حالتی است که توان مدنظر پایین بوده، لذا جهت اشغال فضای کمتر و همچنین در نظر گرفتن زیبایی از باتری داخلی استفاده می‌کنیم. حالت دوم نیز زمانی است که توان بالایی مد نظر است، در این حالت باتری به صورت خارجی و در داخل یک کابینت یا رک نصب می‌گردد.

زمان بک آپ یو پی اس یا پشتیبانی چقدر است؟

عملکرد باتری در سیستم UPS بسیار حیاتی است زیرا زمانی که با قطعی برق مواجه می شویم و این دستگاه وارد مدار می‌شود، وظیفه تامین برق با باتری های ورودی یو پی اس خواهد بود. لذا با محاسبه توان مصرفی و زمان بک یا پشتیبانی مورد نیاز باید آمپراژ باتری را محاسبه نموده تا کارایی مدنظر را داشته باشد.

UPS و دستگاه های خاص

دستگاه‌هایی وجود دارند که توان اولیه ای جریان راه اندازی آن‌ها بسیار بالاست، مثلا پرینترها و موتورها از جمله این موارد هستند. در برخی موتورها جریان راه‌اندازی چیزی در حدود پنج تا ده برابر جریان نامی موتور است و در صورتی که تحمل این جریان استارت را نداشته باشد موتور استارت نخواهد خورد. یا مثلا در پرینترها و یا دستگاه‌های کپی که دارای سیکل گرمایی اولیه هستند، توان ذکر شده در مشخصات فنی دستگاه پایین تر از توان اولیه مورد نیاز راه اندازی است.

  • توان حقیقی UPS

توان (P) = ولتاژ (V) * جریان (I) * (Cos(α

(Cos(α = ضریب توان اختلاف فاز بین ولتاژ و جریان بوده (معمولا 0.7 تا 0.9 )

  • توان نامی UPS

محاسبه توان نامی:

  1. مجموع توان تجهیزات (بر حسب وات)/0.6 = مقدار توان نامی (بر حسب ولت آمپر)
  2. مجموع جریان کل * 220 = مقدار توان نامی (بر حسب ولت آمپر)
  • توان ظاهری UPS

توان(P) = ولتاژ (V) * جریان (I)

در بازار توان ظاهری ملاک سنجش یو پی اس است.



محاسبه باتری در UPS

محاسبه آمپرساعت باتری و زمان پشتیبانی

((توان مصرفی)×(میزان بک آپ ساعت))/((ولتاژ باتری دستگاه))=آمپر ساعت باتری

(ولتاژ باتری دستگاه UPS) / 12=تعداد باتری مورد نیاز

اهداف مجموعه الکتروشایلی

الکتروشایلی با هدف ارائه راه‌حلی جامع و فراگیر و ایجاد هماهنگی بین محصولات این شرکت، اقدام به همکاری با برندهای معتبر و مطرح دنیا در زمینه سیستم‌های یو پی اس نموده است. این یو پی اس ها در مدل‌های Online ،Offline و Line interactive در تمام ظرفیت‌ها و تکنولوژی به روز وارد شده و آماده ارائه به مشتریان است. تنوع در انتخاب و کیفیت بالا از ویژگی‌های این محصولات هستند.

از شما سپاسگزاریم که تا انتهای این مقاله همراه ما بودید. برای تهیه تجهیزات برق صنعتی میتوانید با کارشناسان الکتروشایلی در ارتباط باشید.
