انواع خازن اصلاح ضریب توان

در دهه‌های اخیر، با افزایش استفاده از تکنولوژی‌های الکتریکی و الکترونیکی، نیاز به بهره‌برداری بهینه از انرژی و بهبود کارایی سیستم‌های برقی رو به افزایش است. یکی از مشکلاتی که در سیستم‌های برقی به وجود می‌آید، ضریب توان کم است که می‌تواند باعث افزایش هزینه‌ها و کاهش کارایی سیستم شود. اصلاح ضریب توان (PFC) ابزاری مؤثر برای بهبود این مشکل است.

در مقاله حاضر، به بررسی انواع خازن‌های اصلاح ضریب توان می‌پردازیم، که شامل خازن‌های سیلندری، خشک و روغنی می‌شوند. هر یک از این انواع خازن‌ها ویژگی‌ها، مزایا و معایب خاص خود را دارند که انتخاب مناسب آن‌ها وابسته به نیازها و شرایط خاص هر سیستم است.

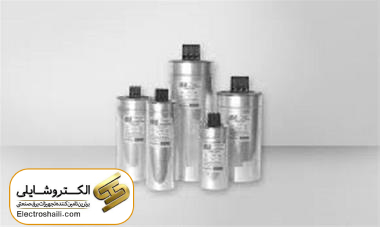

انواع خازن اصلاح ضریب توان

ما با این مقدمه، به مخاطبان امکان می‌دهیم تا با مفهوم کلی اصلاح ضریب توان و اهمیت آن آشنا شوند. سپس، با مطالعه اطلاعات مفصل درباره انواع خازن‌های PFC، آن‌ها قادر خواهند بود تا بهترین انتخاب را برای سیستم‌های خود انجام دهند. این مقاله می‌تواند به عنوان یک راهنمای مفید برای مهندسان برق، تکنسین‌های الکترونیک، و سایر افرادی که در زمینه‌های مرتبط با صنعت برق و الکترونیک فعالیت دارند، مورد استفاده قرار گیرد و بهبود عملکرد سیستم‌های برقی را تسهیل کند.

انواع خازن‌های PFC

خازن های سیلندری

خازن‌های سیلندری از جمله انواع متداول خازن‌های الکترولیتی هستند. ساختار این خازن‌ها بر اساس ترکیب الکترولیت و الکترودها استوار است. در این خازن‌ها، دو الکترود به صورت لایه‌هایی از هم جدا شده‌اند و بین آنها الکترولیت وجود دارد. این الکترولیت می‌تواند یک ماده مایع یا جامد باشد که می‌تواند یون‌های الکتریکی را حمل و انتقال دهد.

در یک خازن سیلندری، الکترولیت درون یک لوله یا سیلندر قرار دارد و دو الکترود درون آن قرار می‌گیرند. الکترولیت معمولاً یک ماده الکترولیت مایع است که به عنوان یک محیط مناسب برای جریان یون‌ها بین الکترودها عمل می‌کند. الکترودها معمولاً از موادی مانند فلزات نیمه‌رسانا یا کربن ساخته شده‌اند که برای تسهیل انتقال الکترون‌ها به کار می‌روند.

ساختار داخلی خازن سیلندری به طور کلی شامل الکترولیت و دو الکترود است. الکترولیت می‌تواند به صورت مایع یا جامد باشد، اما الکترولیت مایع معمولاً در خازن‌های سیلندری استفاده می‌شود. این ساختار به خازن امکان می‌دهد تا برای ذخیره انرژی الکتریکی استفاده شده در جریان متناوب و همچنین اصلاح ضریب توان در سیستم‌های برقی مورد استفاده قرار گیرد.

به طور کلی، ساختار خازن سیلندری شامل یک محیط الکترولیتی است که دو الکترود موازی از جنس فلزات نیمه‌رسانا یا کربن را در بر می‌گیرد، و این ساختار منجر به ایجاد یک خازن بین دو الکترود می‌شود که برای ذخیره‌سازی بار الکتریکی و تصحیح ضریب توان مورد استفاده قرار می‌گیرد.

انواع خازن های سیلندری

خازن‌های سیلندری یک نوع از خازن‌ها هستند که به شکل استوانه‌ای طراحی شده‌اند. این نوع خازن‌ها از ساختاری ساده و قابل تولید به صورت مقیاس‌پذیر برخوردارند و در انواع مختلفی موجود هستند که بر اساس مواد سازنده و کاربردهای خاص، تفاوت دارند. در زیر، به برخی از انواع معمول خازن‌های سیلندری اشاره می‌شود:

خازن‌های الکترولیتی آلومینیومی (Aluminum Electrolytic Capacitors):

خازن‌های الکترولیتی تنگستن (Tantalum Electrolytic Capacitors):

خازن‌های الکترولیتی هیبریدی (Hybrid Electrolytic Capacitors):

خازن‌های پلی‌پروپیلن (Polypropylene Capacitors):

خازن‌های فیلم و فویل (Film and Foil Capacitors):

این تنوع انواع خازن‌های سیلندری امکان انتخاب بهترین نوع خازن بر اساس نیازهای مختلف کاربران را فراهم می‌کند. هر کدام از این انواع خازن‌ها ویژگی‌ها و کاربردهای خاص خود را دارند که باید با توجه به موارد فنی و محیطی مربوطه در نظر گرفته شوند.

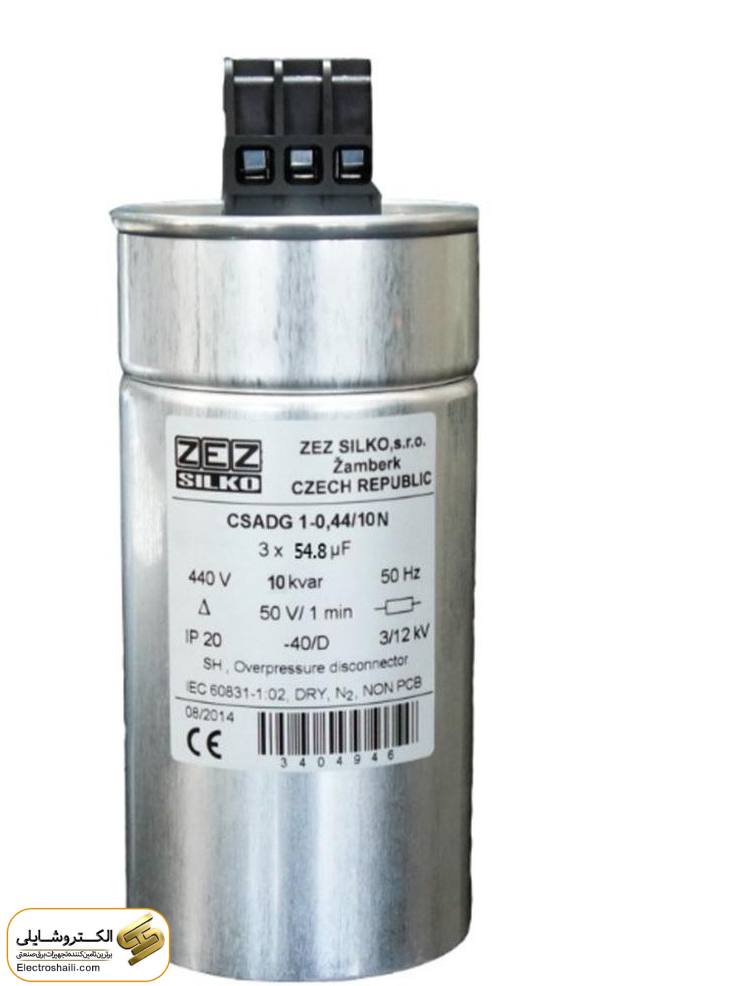

خازن سه فاز سیلندری

خازن‌های سه‌فاز سیلندری یک نوع خازن الکترولیتی هستند که برای استفاده در سیستم‌های توزیع برق سه‌فاز مورد استفاده قرار می‌گیرند. این خازن‌ها برای بهبود ضریب توان، کاهش انرژی از دست رفته و بهبود کارایی سیستم‌های توزیع برق مورد استفاده قرار می‌گیرند. در ادامه، به ساختار و عملکرد خازن سه‌فاز سیلندری پرداخته خواهد شد:

ساختار خازن سه‌فاز سیلندری:

الکترودها:خازن سه‌فاز سیلندری دارای سه الکترود (یا بیشتر) متصل به هر یک از فازهای سیستم توزیع برق است. این الکترودها معمولاً به صورت استوانه‌ای یا سیلندری شکل دارند و به عنوان مثبت و منفی شناخته می‌شوند.

الکترولیت:الکترولیت مایع مورد استفاده در خازن‌های سیلندری باید بتواند به طور موثر بار الکتریکی را انتقال دهد و به دلیل تحمل ولتاژ بالا و خصوصیات عایقی، مناسب برای استفاده در سیستم‌های توزیع برق باشد.

دی‌الکتریک:دی‌الکتریک درون خازن‌های سیلندری عموماً از موادی مانند فیلم پلی‌پروپیلن یا فیلم پلی‌استر ساخته می‌شود. این لایه جداکننده میان الکترودها که به عنوان یک عایق عمل می‌کند، از تماس مستقیم بین الکترودها جلوگیری می‌کند.

پوشش خارجی:خازن‌های سیلندری دارای یک پوشش خارجی است که معمولاً از موادی مانند پلاستیک یا فلز ساخته شده است. این پوشش محافظی است که خازن را در برابر ضربه‌ها، خطرات محیطی و آسیب‌های مکانیکی محافظت می‌کند.

عملکرد خازن سه‌فاز سیلندری:

  • خازن سه‌فاز سیلندری در سیستم‌های توزیع برق سه‌فاز برای بهبود ضریب توان، کاهش تلفات انرژی، کنترل جریان و ولتاژ و بهبود کارایی سیستم مورد استفاده قرار می‌گیرند.
  • این خازن‌ها با جبران توان راکتیو مصرفی بارهایی که از طریق خطوط توزیع عبور می‌کنند، باعث کاهش افت ولتاژ، افزایش ظرفیت حمل توان و بهبود کارایی کلی سیستم می‌شوند.
  • علاوه بر این، خازن‌های سه‌فاز سیلندری می‌توانند در بهبود توان فعال سیستم‌های الکتریکی نیز نقش داشته باشند.

با توجه به ساختار و عملکرد خازن سه‌فاز سیلندری، آنها به عنوان یک عنصر مهم در بهینه‌سازی و بهبود عملکرد سیستم‌های توزیع برق مورد استفاده قرار می‌گیرند.

مزایا:

ابعاد کوچکتر و وزن سبک: خازن‌های سیلندری به دلیل طراحی استوانه‌ای خود، از ابعاد کوچکتر و وزن سبکتری نسبت به برخی از خازن‌های دیگر برخوردار هستند. این ویژگی موجب می‌شود که آن‌ها مناسب برای استفاده در فضاهای محدود و کاربردهایی که نیاز به خازن‌های کوچک و سبک دارند، باشند.

قابلیت تحمل جریان‌های بالا: خازن‌های سیلندری معمولاً از جنس‌هایی ساخته می‌شوند که قابلیت تحمل جریان‌های بالایی را دارند. این ویژگی اهمیت زیادی در سیستم‌هایی دارد که با جریان‌های ناپایدار و بالا روبه‌رو هستند.

کارایی بالا: خازن‌های سیلندری از نظر کارایی و عملکرد به خوبی عمل می‌کنند و می‌توانند بهبود قابل توجهی در ضریب توان و کارایی سیستم‌های الکتریکی داشته باشند.

معایب:

محدودیت در تحمل ولتاژ: یکی از معایب اصلی خازن‌های سیلندری، محدودیت در تحمل ولتاژ است. به دلیل ساختار استوانه‌ای آنها، قابلیت تحمل ولتاژ آنها معمولاً کمتر از برخی از خازن‌های دیگر می‌باشد که می‌تواند در برخی از سیستم‌های با ولتاژ بالا، مشکل ساز شود.

حساسیت به شوک‌های مکانیکی: خازن‌های سیلندری به دلیل ساختار استوانه‌ای خود، معمولاً حساس به شوک‌های مکانیکی و لرزش‌ها هستند. این مسئله ممکن است باعث کاهش عمر مفید و کارایی خازن‌ها شود.

قیمت نسبتاً بالا: معمولاً خازن‌های سیلندری نسبت به برخی از خازن‌های دیگر مانند خازن‌های فلزی یا خازن‌های فلزی الکترولیتی هزینه بیشتری دارند، این موضوع می‌تواند برای برخی از کاربران محدودیت ایجاد کند.

خازن های خشک

خازن‌های خشک یا خازن‌های فشرده، نوعی از خازن‌های الکترولیتی هستند که به جای استفاده از الکترولیت مایع، از یک ماده جامد به عنوان عایق استفاده می‌کنند. این نوع خازن‌ها معمولاً دارای ساختاری متراکم و فشرده هستند که ماده جامد در آنها بین الکترودها قرار دارد. از آنجایی که این خازن‌ها دارای ماده جامد هستند، نیازی به نگهداری روغن یا الکترولیت مایع ندارند، که این ویژگی باعث کاهش خطر نشت و تسریع در فرآیند نصب و نگهداری آنها می‌شود. به عنوان مثال، در خازن‌های خشک معمولاً از مواد مانند پلی‌پروپیلن یا PET (پلی‌اتیلن ترفتالات) به عنوان عایق استفاده می‌شود. استفاده از خازن‌های خشک ممکن است در برخی از کاربردها از جمله صنایع خودروسازی، صنایع الکترونیکی، و سیستم‌های توزیع برق به‌کاربرده شوند.

انواع خازن های خشک

انواع خازن‌های خشک می‌توانند بر اساس ماده عایق جامدی که در آنها استفاده می‌شود، به شکل زیر دسته‌بندی شوند:

خازن‌های پلی‌پروپیلن (Polypropylene Capacitors):

خازن‌های پلی‌استر (Polyester Capacitors):

خازن‌های فلزی (Metallized Film Capacitors):

خازن‌های سرامیکی (Ceramic Capacitors):

هر یک از این انواع خازن‌های خشک دارای ویژگی‌ها و کاربردهای خاص خود هستند و بر اساس نیاز و شرایط مورد استفاده می‌توانند انتخاب شوند.

کاربردها:

خازن‌های خشک به دلیل ویژگی‌های خاصی که دارند، در زمینه‌های متعددی مورد استفاده قرار می‌گیرند، شامل:

صنایع الکترونیکی: در دنیای الکترونیک، خازن‌های خشک به طور گسترده در ادوات الکترونیکی مانند مدارهای مجتمع، تجهیزات صوتی و تصویری، رایانه‌ها، تلویزیون‌ها و دستگاه‌های مخابراتی استفاده می‌شوند. این خازن‌ها به دلیل ابعاد کوچک، پایداری در برابر شوک و لرزش، و کارایی بالا، در این صنعت بسیار مورد توجه هستند.

صنعت خودروسازی: خازن‌های خشک در خودروها برای استفاده در سیستم‌های الکتریکی و الکترونیکی، مانند سیستم‌های روشنایی، سیستم‌های صوتی، سیستم‌های کنترل موتور و سیستم‌های ایمنی، بکار می‌روند. این خازن‌ها به دلیل پایداری در برابر دما، مقاومت در برابر شوک و لرزش، و کاهش خطر نشت روغن، در صنعت خودروسازی بسیار مورد استفاده هستند.

صنایع برق و الکتریکی: در صنایع برق و الکتریکی، خازن‌های خشک به طور گسترده در سیستم‌های توزیع برق، تجهیزات کنترل و ابزارهای اندازه‌گیری استفاده می‌شوند. این خازن‌ها به دلیل پایداری در برابر شوک الکتریکی، کارایی بالا، و عدم وجود خطر نشت روغن، در صنایع برق و الکتریکی بسیار مورد توجه هستند.

مزایا:

عمر مفید بلندتر و ارزان‌تر نسبت به خازن‌های روغنی: یکی از مزایای اصلی خازن‌های خشک، عمر مفید بلندتر و هزینه کمتر نسبت به خازن‌های روغنی است. این خازن‌ها به دلیل عدم نیاز به تعویض روغن و هزینه کمتر در تولید، ارزان‌تر هستند.

عدم وجود خطر نشت روغن: خازن‌های خشک به علت عدم استفاده از روغن به عنوان عایق، هیچ خطری از نشت روغن ندارند. این ویژگی مهم به خصوص در برنامه‌هایی که به دلیل محیط حساس به آلودگی هستند، بسیار ارزشمند است.

معایب:

توانایی تحمل جریان‌های بالایی را ندارند: خازن‌های خشک معمولاً توانایی تحمل جریان‌های بالایی را ندارند. این موضوع ممکن است در برخی از برنامه‌هایی که نیاز به جریان بالایی دارند، محدودیت ایجاد کند.

نیاز به فضای بیشتر برای نصب نسبت به خازن‌های روغنی: خازن‌های خشک معمولاً نیاز به فضای بیشتری برای نصب دارند نسبت به خازن‌های روغنی. این موضوع ممکن است در محیط‌هایی که فضای محدودی دارند، اختیاری نباشد.

خازن های روغنی

خازن‌های روغنی، انواعی از خازن‌های الکترولیتی هستند که در آن عایق الکتریکی از روغن مایع به عنوان عایق استفاده می‌شود. این خازن‌ها دارای ساختار استوانه‌ای هستند و داخل آنها دو الکترود موازی به هم متصل شده‌اند که توسط روغن عایق‌کننده از هم جدا شده‌اند. استفاده از روغن به عنوان عایق در این خازن‌ها باعث افزایش تحمل ولتاژ و جریان می‌شود. خازن‌های روغنی به دلیل قابلیت تحمل جریان‌های بالا و قابلیت تحمل ولتاژ بالا، در کاربردهایی که نیاز به ذخیره و انتقال انرژی بالا دارند، مورد استفاده قرار می‌گیرند، مانند تجهیزات الکتریکی با توان بالا مانند ترانسفورماتورها و موتورهای الکتریکی و صنایع سنگین و ایستگاه‌های تقویت و توزیع برق.

انواع خازن های روغنی

انواع خازن‌های روغنی بر اساس ساختار و مواد استفاده شده در ساخت آنها متفاوت هستند. در ادامه، به برخی از انواع معمول خازن‌های روغنی اشاره می‌شود:

خازن‌های روغنی با روکش فلزی (Metalized Oil Capacitors):

خازن‌های روغنی با فولاد (Oil-Filled Capacitors with Steel):

خازن‌های روغنی با پلی‌پروپیلن (Oil-Filled Capacitors with Polypropylene):

خازن‌های روغنی با رزین (Oil-Filled Capacitors with Resin):

خازن‌های روغنی با کندانساتوری (Capacitor Oil-Filled):

هر یک از این انواع خازن‌های روغنی ویژگی‌ها و کاربردهای خاص خود را دارند و بر اساس نیازهای مختلف، از آنها استفاده می‌شود.

کاربردها:

خازن‌های روغنی به دلیل ویژگی‌های خاصی که دارند، در صنایع مختلف به کار می‌روند. برخی از کاربردهای این خازن‌ها عبارتند از:

تجهیزات الکتریکی با توان بالا مانند ترانسفورماتورها و موتورهای الکتریکی: خازن‌های روغنی به دلیل قابلیت تحمل جریان و ولتاژ بالا، برای استفاده در تجهیزات الکتریکی با توان بالا مانند ترانسفورماتورها و موتورهای الکتریکی بسیار مورد استفاده قرار می‌گیرند. این خازن‌ها در این برنامه‌ها به عنوان یکی از اجزای اصلی برای بهبود عملکرد و پایداری سیستم استفاده می‌شوند.

صنایع سنگین و ایستگاه‌های تقویت و توزیع برق: خازن‌های روغنی به دلیل توانایی تحمل ولتاژ و جریان بالا، در صنایع سنگین مانند صنایع فولاد، معادن، و ایستگاه‌های تقویت و توزیع برق به عنوان یکی از اجزای اصلی استفاده می‌شوند. این خازن‌ها بهبود عملکرد و کارایی سیستم‌های برقی را فراهم می‌کنند.

مزایا:

قابلیت تحمل جریان‌های بالا: یکی از مزایای اصلی خازن‌های روغنی، قابلیت تحمل جریان‌های بالا است که این ویژگی آنها را برای کاربردهایی که نیاز به جریان بالا دارند، بسیار مناسب می‌سازد.

قابلیت تحمل ولتاژ بالا: خازن‌های روغنی به دلیل استفاده از روغن مایع به عنوان عایق، قابلیت تحمل ولتاژ بالایی را دارا هستند که این ویژگی آنها را به یک انتخاب مناسب برای برنامه‌هایی که نیاز به تحمل ولتاژ‌های بالا دارند، تبدیل می‌کند.

معایب:

احتمال نشت روغن و آلودگی محیط زیست: یکی از معایب اصلی خازن‌های روغنی، احتمال نشت روغن است که می‌تواند به آلودگی محیط زیست منجر شود. این موضوع می‌تواند مشکلات جدی برای محیط زیست ایجاد کند و نیاز به مراقبت و نگهداری دقیق از این خازن‌ها را افزایش دهد.

ابعاد بزرگتر و وزن سنگین‌تر نسبت به خازن‌های خشک: خازن‌های روغنی معمولاً دارای ابعاد بزرگتر و وزن سنگین‌تری نسبت به خازن‌های خشک هستند. این موضوع می‌تواند محدودیت‌هایی را در استفاده و نصب آنها ایجاد کند، به خصوص در فضاهای محدود.

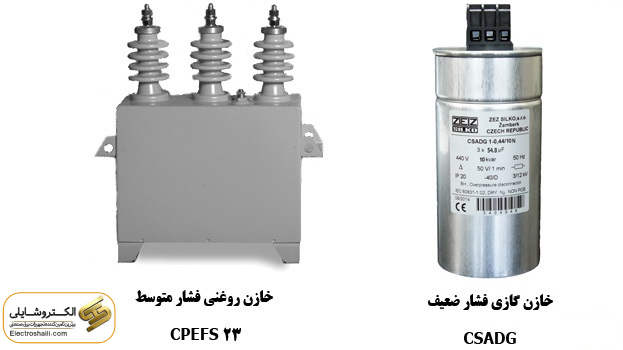

مقایسه خازن ها

برای مقایسه بین خازن‌های سیلندری، خشک و روغنی، می‌توانیم به ویژگی‌های عمده‌ای که در هر یک از این انواع وجود دارد، مراجعه کنیم:

انواع خازن اصلاح ضریب توان

ابعاد و وزن:

  • خازن‌های سیلندری: دارای ابعاد کوچکتر و وزن سبک‌تری نسبت به خازن‌های خشک و روغنی هستند.
  • خازن‌های خشک: نیاز به فضای بیشتری برای نصب دارند نسبت به خازن‌های روغنی و معمولاً از ابعاد بزرگتری برخوردارند.
  • خازن‌های روغنی: دارای ابعاد بزرگتر و وزن سنگین‌تری نسبت به خازن‌های سیلندری و خشک هستند.

تحمل ولتاژ و جریان:

  • خازن‌های سیلندری: معمولاً تحمل ولتاژ محدودی دارند اما قابلیت تحمل جریان‌های بالا را دارند.
  • خازن‌های خشک: توانایی تحمل جریان‌های بالایی را ندارند اما قابلیت تحمل ولتاژ بالا را دارند.
  • خازن‌های روغنی: قابلیت تحمل ولتاژ و جریان بالایی را دارند.

محیط‌های کاربرد:

  • خازن‌های سیلندری: مناسب برای استفاده در صنایع الکترونیک و الکتریکی و سیستم‌های تولید برق پرکاربرد مانند کامپیوترها و تجهیزات الکترونیکی.
  • خازن‌های خشک: به طور خاص در صنایع خودروسازی و سیستم‌های توزیع برق استفاده می‌شوند.
  • خازن‌های روغنی: مناسب برای استفاده در تجهیزات الکتریکی با توان بالا مانند ترانسفورماتورها و موتورهای الکتریکی و صنایع سنگین و ایستگاه‌های تقویت و توزیع برق هستند.

عمر مفید:

  • خازن‌های سیلندری و خشک: دارای عمر مفید بلندتری نسبت به خازن‌های روغنی هستند.
  • خازن‌های روغنی: عمر مفید کمتری نسبت به خازن‌های سیلندری و خشک دارند، اما معمولاً از تحمل ولتاژ و جریان بیشتری برخوردارند.

هزینه:

  • خازن‌های سیلندری و خشک: عموماً ارزان‌تر هستند نسبت به خازن‌های روغنی.
  • خازن‌های روغنی: هزینه بیشتری نسبت به خازن‌های سیلندری و خشک دارند، اما برخی از کاربردها نیازمند این نوع خازن‌ها هستند به دلیل ویژگی‌های ولتاژ و جریان بالایشان.

جمع بندی

در این مقاله، انواع خازن‌های اصلاح ضریب توان از جمله سیلندری، خشک و روغنی بررسی شدند.هم چنین مقایسه مختصری بین سه خازن صورت گرفت. هر نوع خازن ویژگی‌ها و کاربردهای خاصی دارد که بسته به نیازهای سیستم الکتریکی انتخاب می‌شود. انتخاب صحیح خازن PFC می‌تواند به بهبود عملکرد سیستم کمک کند. این مقاله به خواننده کمک می‌کند تا انتخاب مناسبی برای نیازهای خود داشته باشد.
