اینورتر یا درایو فرکانس متغیر (VFD) تجهیزی الکترونیکی است که برای کنترل سرعت و گشتاور موتورهای الکتریکی با تغییر فرکانس و ولتاژ خروجی مورد استفاده قرار میگیرد.
برند زیمنس یکی از تولیدکنندگان مطرح در حوزه تجهیزات اتوماسیون صنعتی است که درایوهای آن در بسیاری از صنایع مانند پمپها، فنها، نوار نقالهها و ماشینآلات صنعتی مورد استفاده قرار میگیرند.
اینورتر زیمنس با استفاده از تکنیکهای مدرن کنترل موتور، علاوه بر افزایش دقت کنترل، باعث کاهش مصرف انرژی، کاهش جریان راهاندازی و افزایش عمر تجهیزات مکانیکی میشوند.

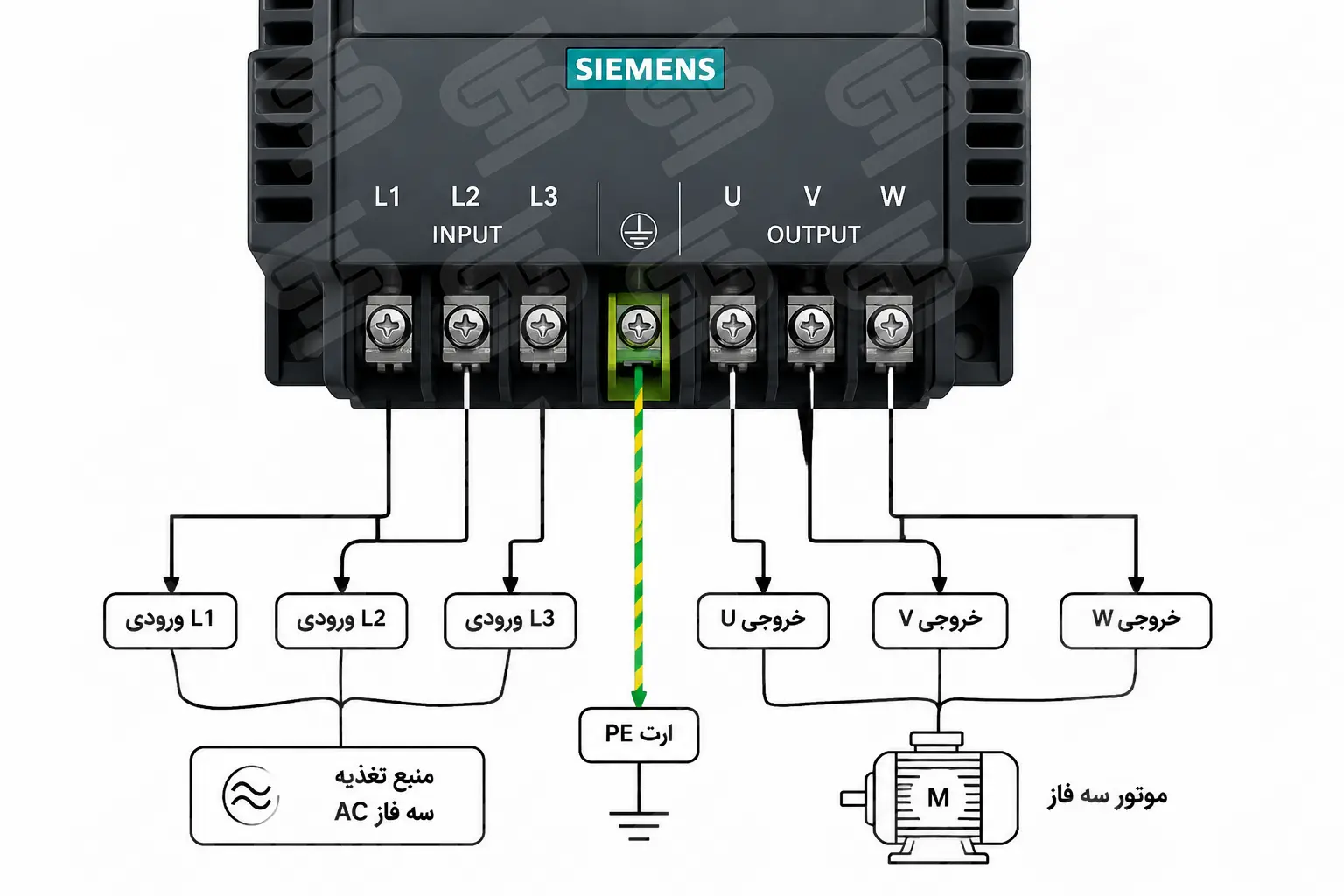

بررسی ترمینالهای قدرت و فرمان در اینورتر زیمنس
در اینورترهای زیمنس ترمینالها به طور کلی به دو بخش ترمینالهای قدرت و ترمینالهای فرمان تقسیم میشوند.
ترمینالهای قدرت برای اتصال برق ورودی و موتور استفاده میشوند؛ به این صورت که برق سهفاز شبکه به ترمینالهای L1 ،L2 و L3 وارد شده و خروجی درایو از طریق ترمینالهای U ،V و W به موتور متصل میشود.
ترمینالهای قدرت اینورتر Siemens
| ترمینال | نوع اتصال | توضیح |
|---|---|---|
| L1 | ورودی فاز | اتصال فاز اول برق سهفاز |
| L2 | ورودی فاز | اتصال فاز دوم برق سهفاز |
| L3 | ورودی فاز | اتصال فاز سوم برق سهفاز |
| U | خروجی موتور | اتصال به فاز اول موتور |
| V | خروجی موتور | اتصال به فاز دوم موتور |
| W | خروجی موتور | اتصال به فاز سوم موتور |
| PE | ارت | اتصال زمین برای ایمنی |
همچنین ترمینال ارت (PE) برای ایمنی و اتصال زمین در نظر گرفته شده است.
در کنار آن، ترمینالهای فرمان برای کنترل عملکرد درایو استفاده میشوند.
این بخش شامل ورودیها و خروجیهای دیجیتال و آنالوگ است که از طریق آنها میتوان فرمانهایی مانند استارت، استاپ، تغییر جهت حرکت و تنظیم سرعت موتور را به اینورتر اعمال کرد.
این ترمینالها امکان اتصال تجهیزات کنترلی مانند کلیدها، پتانسیومتر و PLC را فراهم میکنند.
ترمینالهای فرمان درایو زیمنس
| نوع ترمینال | کاربرد | مثال استفاده |
|---|---|---|
| DI (Digital Input) | دریافت فرمان دیجیتال | Start / Stop / Reverse |
| DO (Digital Output) | ارسال وضعیت درایو | Ready / Fault |
| AI (Analog Input) | دریافت مرجع سرعت | 0–10V یا 4–20mA |
| AO (Analog Output) | ارسال سیگنال مانیتورینگ | فرکانس خروجی یا جریان موتور |
ورود اطلاعات پلاک موتور (Motor Nameplate Data) اینورتر زیمنس
در مرحله راهاندازی اولیه، مهمترین بخش تنظیمات اینورتر، وارد کردن دقیق اطلاعات پلاک موتور است.
این دادهها مبنای محاسبات داخلی درایو برای مدلسازی موتور، تخمین شار، محاسبه لغزش و فعالسازی صحیح حفاظت حرارتی هستند.
هرگونه خطا در این مرحله میتواند منجر به جریان غیرعادی، کاهش گشتاور، خطای اضافهبار یا عملکرد ناپایدار در کنترل برداری شود.
| پارامتر | توضیح | واحد | نمونه مقدار |
|---|---|---|---|
| P0304 | ولتاژ نامی موتور که باید مطابق ولتاژ درجشده روی پلاک موتور وارد شود. | V | 400 |
| P0305 | جریان نامی موتور که مبنای حفاظت اضافهبار در درایو است. | A | 8.5 |
| P0307 | توان نامی موتور بر اساس پلاک موتور. | kW | 4 |
| P0310 | فرکانس نامی موتور که معمولاً 50 یا 60 هرتز است. | Hz | 50 |
| P0311 | سرعت نامی موتور در بار کامل. | rpm | 1450 |
راهاندازی اولیه (Quick Commissioning) در اینورتر زیمنس
در اینورترهای زیمنس برای سادهتر شدن فرآیند راهاندازی، قابلیتی به نام Quick Commissioning در نظر گرفته شده است.
در این حالت تنها پارامترهای ضروری برای راهاندازی موتور تنظیم میشوند و درایو میتواند در مدت کوتاهی آماده بهرهبرداری شود.
این روش معمولاً در مراحل اولیه نصب استفاده میشود و شامل وارد کردن اطلاعات اصلی موتور و تنظیم منابع فرمان و سرعت است.
برای شروع راهاندازی سریع، ابتدا باید پارامتر P0010 روی مقدار 1 قرار داده شود تا درایو وارد حالت Commissioning شود.
در ادامه اطلاعات پلاک موتور مانند ولتاژ نامی، جریان نامی، توان، فرکانس و سرعت موتور در پارامترهای مربوطه وارد میشود.
پس از آن لازم است منبع فرمان حرکت (Command Source) و مرجع سرعت (Setpoint Source) مشخص شوند تا درایو بداند فرمان استارت و مقدار سرعت را از چه بخشی دریافت کند؛ برای مثال از ترمینالهای کنترلی، کیپد درایو یا سیستم PLC.
در مرحله بعد نوع مد کنترلی موتور انتخاب میشود که بسته به نوع کاربرد میتواند کنترل ساده V/f یا روشهای پیشرفتهتر مانند Vector Control باشد.
پس از تکمیل این تنظیمات، با تنظیم پارامتر P3900 فرآیند راهاندازی پایان یافته و پارامترها در درایو ذخیره میشوند.
در این مرحله اینورتر آماده تست و راهاندازی موتور خواهد بود.
مراحل Quick Commissioning
| مرحله | پارامتر | عملکرد |
|---|---|---|
| 1 | P0010 | فعالسازی حالت Commissioning |
| 2 | P0304 | وارد کردن ولتاژ نامی موتور |
| 3 | P0305 | وارد کردن جریان نامی موتور |
| 4 | P0307 | وارد کردن توان موتور |
| 5 | P0310 | وارد کردن فرکانس موتور |
| 6 | P0311 | وارد کردن سرعت موتور |
| 7 | P0700 | تعیین منبع فرمان |
| 8 | P1000 | تعیین مرجع سرعت |
| 9 | P1300 | انتخاب مد کنترلی |
| 10 | P3900 | پایان Commissioning و ذخیره تنظیمات |
تنظیم منبع فرمان و مرجع سرعت در درایو زیمنس
در اینورترهای زیمنس برای راهاندازی و کنترل موتور لازم است مشخص شود که فرمان حرکت موتور و مقدار سرعت مرجع از چه منبعی دریافت میشود.
این تنظیمات از طریق پارامترهای مربوط به منبع فرمان و مرجع سرعت انجام میشود و نقش مهمی در نحوه کنترل درایو در سیستمهای صنعتی دارد.
پارامتر P0700 برای تعیین منبع فرمان (Command Source) استفاده میشود.
این پارامتر مشخص میکند که فرمانهایی مانند Start، Stop و تغییر جهت حرکت از کجا به درایو ارسال شوند.
بسته به نوع سیستم کنترل، این فرمانها میتوانند از ترمینالهای دیجیتال درایو، کیپد (BOP/IOP) یا شبکههای صنعتی مانند PLC دریافت شوند.
همچنین پارامتر P1000 برای تعیین مرجع سرعت (Setpoint Source) به کار میرود.
این پارامتر مشخص میکند که مقدار سرعت یا فرکانس خروجی درایو از چه منبعی تعیین شود.مرجع سرعت میتواند از ورودی آنالوگ (مانند پتانسیومتر یا سیگنال 0 تا 10 ولت)، کیپد درایو یا سیستم کنترل مانند PLC تأمین شود.
| پارامتر | نوع تنظیم | توضیح |
|---|---|---|
| P0700 | Command Source | تعیین محل دریافت فرمان Start/Stop |
| P1000 | Setpoint Source | تعیین منبع مرجع سرعت |
تنظیم صحیح این دو پارامتر باعث میشود درایو به درستی با سیستم کنترلی هماهنگ شده و فرمان حرکت و مقدار سرعت موتور از منبع مورد نظر دریافت گردد.

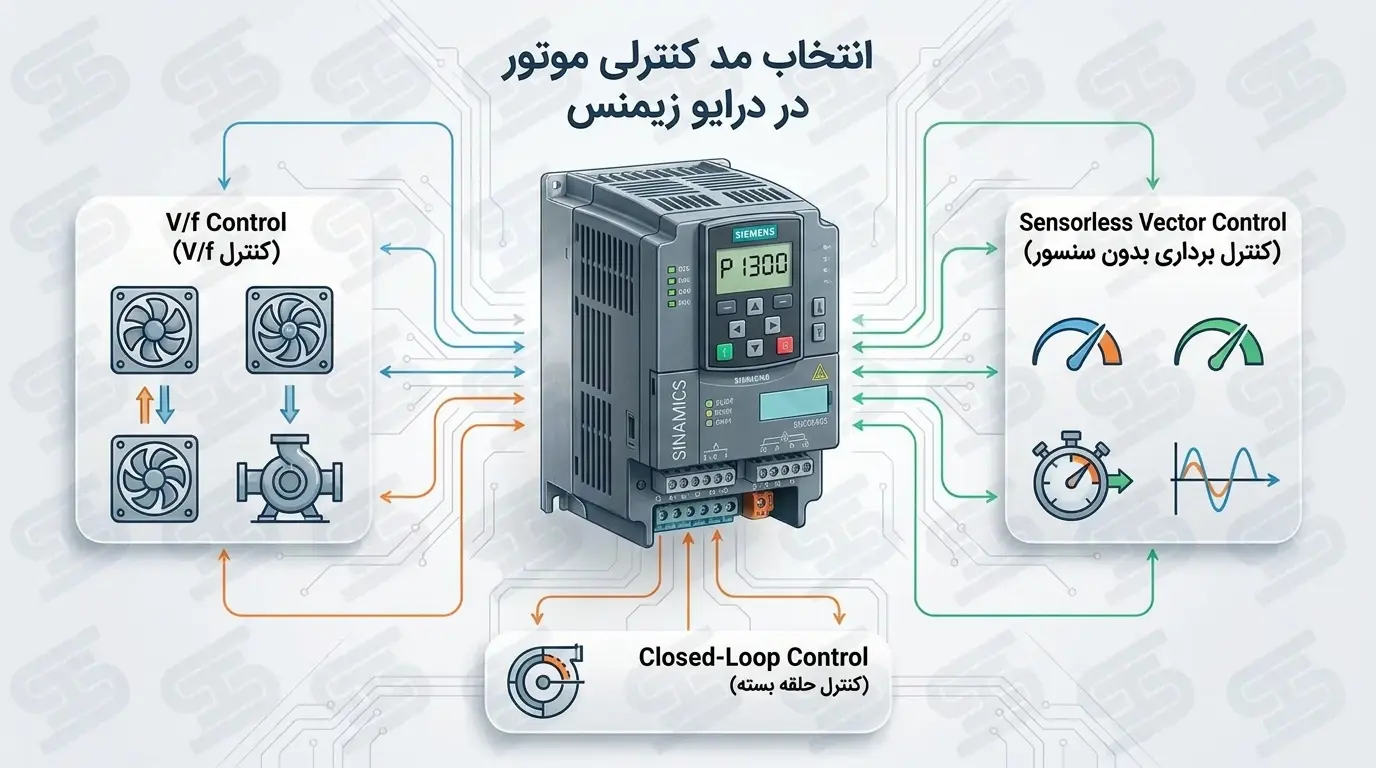

انتخاب مد کنترلی موتور در درایو زیمنس
در اینورترهای زیمنس روش کنترل موتور از طریق پارامتر P1300 تعیین میشود.
انتخاب مد کنترلی مناسب تأثیر زیادی بر نحوه عملکرد موتور، دقت کنترل سرعت و گشتاور دارد و باید متناسب با نوع کاربرد انتخاب شود.
یکی از رایجترین روشها کنترل V/f است.
در این روش نسبت ولتاژ به فرکانس ثابت نگه داشته میشود و درایو بدون نیاز به مدل دقیق موتور، سرعت را کنترل میکند.
این روش ساده و پایدار بوده و معمولاً در کاربردهایی مانند پمپها، فنها و نوار نقالهها استفاده میشود.
روش دیگر کنترل برداری بدون سنسور (Sensorless Vector Control) است.
در این حالت درایو با استفاده از مدل ریاضی موتور، سرعت و گشتاور را با دقت بیشتری کنترل میکند.
این روش برای کاربردهایی که نیاز به کنترل دقیقتر گشتاور و پاسخ سریعتر موتور دارند مناسبتر است.
در برخی کاربردهای خاص نیز از کنترل حلقه بسته (Closed Loop Control) استفاده میشود.
در این روش یک انکودر یا سنسور سرعت به موتور متصل شده و اطلاعات واقعی سرعت به درایو ارسال میشود.
این نوع کنترل برای سیستمهایی که نیاز به دقت بسیار بالا در کنترل سرعت یا موقعیت دارند به کار میرود.
بنابراین انتخاب مد کنترلی مناسب باید با توجه به نوع فرآیند صنعتی، نیاز به دقت کنترل و شرایط کاری موتور انجام شود.
تنظیم شتاب و توقف در اینورتر Siemens
در اینورترهای زیمنس برای جلوگیری از جریانهای لحظهای زیاد و تنشهای مکانیکی در زمان راهاندازی و توقف موتور، امکان تنظیم زمان افزایش و کاهش سرعت در نظر گرفته شده است.
این موضوع باعث میشود موتور به صورت تدریجی به سرعت نامی برسد و هنگام توقف نیز به شکل کنترلشده کاهش سرعت داشته باشد.
پارامتر P1120 برای تنظیم زمان شتابگیری (Acceleration Time) استفاده میشود.
این پارامتر مشخص میکند که موتور در چه مدت زمانی از سرعت صفر به سرعت تنظیمشده برسد.
هرچه این زمان بیشتر باشد، افزایش سرعت نرمتر انجام میشود و جریان راهاندازی نیز کاهش مییابد.
پارامتر P1121 مربوط به زمان کاهش سرعت (Deceleration Time) است.
این پارامتر تعیین میکند که موتور در چه مدت زمانی از سرعت کاری به حالت توقف برسد.
انتخاب مقدار مناسب برای این پارامتر از توقف ناگهانی موتور و ایجاد تنش در سیستم مکانیکی جلوگیری میکند.
تنظیم صحیح این دو پارامتر نقش مهمی در راهاندازی نرم، افزایش عمر تجهیزات مکانیکی و کاهش فشار به موتور و درایو دارد.
| پارامتر | نام | توضیح |
|---|---|---|
| P1120 | Acceleration Time | زمان رسیدن موتور به سرعت تنظیم شده |
| P1121 | Deceleration Time | زمان توقف موتور |
تنظیم ورودیها و خروجیها (I/O Configuration)
در اینورترهای زیمنس، ورودیها و خروجیهای دیجیتال و آنالوگ قابل برنامهریزی هستند و میتوان عملکرد هر ترمینال را از طریق پارامترهای مربوطه تعریف کرد.
این تنظیمات مشخص میکنند که درایو چگونه با کلیدها، سنسورها و PLC در ارتباط باشد.
ورودیهای دیجیتال (DI) معمولاً برای دریافت فرمانهایی مانند:
- Start
- Stop
- تغییر جهت چرخش (Forward/Reverse)
- Reset خطا
استفاده میشوند.
هر ورودی دیجیتال میتواند به یک عملکرد مشخص اختصاص داده شود تا درایو مطابق نیاز فرآیند عمل کند.
ورودی آنالوگ (AI) اغلب برای تعیین مرجع سرعت به کار میرود.
این سیگنال میتواند به صورت 0 تا 10 ولت یا 4 تا 20 میلیآمپر باشد و معمولاً از پتانسیومتر یا PLC ارسال میشود.
در سمت خروجیها نیز، خروجی دیجیتال (DO) میتواند برای اعلام وضعیتهایی مانند آماده به کار بودن درایو یا وقوع خطا استفاده شود و خروجی آنالوگ (AO) میتواند مقادیری مانند فرکانس خروجی یا جریان موتور را به سیستم مانیتورینگ ارسال کند.
تنظیم صحیح I/O باعث میشود درایو به درستی در مدار کنترل قرار گرفته و هماهنگی کامل با سیستم اتوماسیون صنعتی داشته باشد.
راهاندازی اولیه اینورتر SINAMICS V20
درایو SINAMICS V20 یکی از سادهترین و اقتصادیترین درایوهای زیمنس برای کاربردهای عمومی مانند پمپها، فنها و نوار نقالههای سبک است.
فرآیند راهاندازی این درایو معمولاً از طریق قابلیت Quick Commissioning انجام میشود که در آن تنها پارامترهای ضروری مانند اطلاعات پلاک موتور، منبع فرمان و مرجع سرعت تنظیم میشوند.
در جدول زیر مهمترین پارامترهای مورد نیاز برای راهاندازی اولیه این درایو آورده شده است.
| مرحله | پارامتر | مقدار معمول | توضیح |
|---|---|---|---|
| 1 | P0010 | 1 | فعالسازی حالت Quick Commissioning |
| 2 | P0304 | طبق پلاک | ولتاژ نامی موتور |
| 3 | P0305 | طبق پلاک | جریان نامی موتور |
| 4 | P0307 | kW | توان موتور |
| 5 | P0310 | 50 Hz | فرکانس نامی |
| 6 | P0311 | rpm | سرعت نامی |
| 7 | P0700 | 1 یا 2 | تعیین منبع فرمان |
| 8 | P1000 | 1 یا 2 | تعیین مرجع سرعت |
| 9 | P1300 | 0 یا 20 | انتخاب مد کنترلی |
| 10 | P1120 | تنظیم | زمان شتاب |
| 11 | P1121 | تنظیم | زمان توقف |
| 12 | P3900 | 1 | ذخیره تنظیمات و پایان |
راهاندازی اولیه اینورتر SINAMICS G120
درایو SINAMICS G120 نسبت به V20 امکانات کنترلی پیشرفتهتری دارد و در بسیاری از ماشینآلات صنعتی، نوار نقالهها، میکسرها و تجهیزات فرآیندی استفاده میشود.
این درایو معمولاً از یک Control Unit و Power Module تشکیل شده و امکان استفاده از کنترل برداری پیشرفته و ارتباط با شبکههای صنعتی را فراهم میکند.
برای راهاندازی اولیه لازم است ابتدا اطلاعات پلاک موتور وارد شده و سپس منبع فرمان و مرجع سرعت مشخص شود.
جدول زیر پارامترهای اصلی مورد استفاده در راهاندازی اولیه G120 را نشان میدهد.
| مرحله | پارامتر | مقدار معمول | توضیح |
|---|---|---|---|
| 1 | P0010 | 1 | ورود به حالت Commissioning |
| 2 | P0304 | طبق پلاک | ولتاژ موتور |
| 3 | P0305 | طبق پلاک | جریان موتور |
| 4 | P0307 | kW | توان موتور |
| 5 | P0310 | 50 Hz | فرکانس نامی |
| 6 | P0311 | rpm | سرعت نامی |
| 7 | P0700 | 2 یا 6 | منبع فرمان |
| 8 | P1000 | 2 یا 6 | مرجع سرعت |
| 9 | P1300 | 0 / 20 / 21 | نوع کنترل |
| 10 | P1910 | 1 | شناسایی پارامترهای موتور |
| 11 | P1120 | تنظیم | زمان شتاب |
| 12 | P1121 | تنظیم | زمان توقف |
| 13 | P3900 | 1 | پایان تنظیمات |
راهاندازی اولیه اینورتر SINAMICS S120
درایو SINAMICS S120 یکی از پیشرفتهترین سیستمهای درایو زیمنس است که در ماشینآلات دقیق، سروو سیستمها و کاربردهای با دقت بالا مورد استفاده قرار میگیرد.
این درایو ساختار ماژولار دارد و معمولاً شامل Line Module، Motor Module و Control Unit است.
به همین دلیل راهاندازی آن اغلب از طریق نرمافزارهای مهندسی مانند STARTER یا Startdrive در TIA Portal انجام میشود.
در جدول زیر مراحل کلی راهاندازی اولیه این درایو آورده شده است.
| مرحله | بخش تنظیم | توضیح |
|---|---|---|
| 1 | Topology Configuration | تعریف ساختار ماژولها |
| 2 | Motor Data | وارد کردن اطلاعات پلاک موتور |
| 3 | Encoder Configuration | تنظیم نوع انکودر |
| 4 | Control Mode | انتخاب حالت کنترل |
| 5 | p1300 | تعیین نوع کنترل |
| 6 | p1910 | شناسایی موتور |
| 7 | Safety Settings | تنظیمات ایمنی مانند STO |
| 8 | Telegram Selection | تنظیم ارتباط شبکه |
| 9 | Ramp Function | تنظیم شتاب و توقف |
| 10 | Save Parameters | ذخیره پارامترها |
حفاظتها و خطاهای رایج در اینورترهای زیمنس
اینورترهای زیمنس برای حفاظت از موتور و خود درایو دارای سیستمهای حفاظتی داخلی هستند که به صورت پیوسته جریان، ولتاژ و وضعیت حرارتی را مانیتور میکنند.
در صورت عبور هر یک از پارامترها از محدوده مجاز، درایو با ایجاد هشدار یا خطا از آسیب به تجهیزات جلوگیری میکند.
مهمترین حفاظتها عبارتاند از:
- اضافه جریان (Overcurrent) در زمان راهاندازی یا بارگذاری ناگهانی
- اضافه ولتاژ DC Link معمولاً در هنگام کاهش سرعت سریع یا برگشت انرژی از موتور
- افت ولتاژ ورودی (Undervoltage)
- حفاظت حرارتی موتور (I²t) بر اساس جریان نامی واردشده در پارامترهای پلاک
- اضافه بار (Overload) در صورت کارکرد طولانیمدت در جریان بالا
در صورت بروز خطا، درایو کد خطا را نمایش میدهد که معمولاً با حرف F (Fault) و هشدارها با A (Alarm) مشخص میشوند.
بررسی کد خطا اولین مرحله در عیبیابی صحیح است.
خطاهای رایج اینورتر زیمنس
| کد خطا | توضیح | علت احتمالی |
|---|---|---|
| F0001 | Overcurrent | اضافه بار یا اتصال کوتاه |
| F0002 | Overvoltage | کاهش سرعت سریع یا برگشت انرژی |
| F0003 | Undervoltage | افت ولتاژ شبکه |
| F0004 | Inverter Overtemperature | افزایش دمای درایو |
| F0005 | Motor Overload | بار بیش از حد موتور |
جدول روشهای ریست خطا در درایو زیمنس
| روش ریست | توضیح |
|---|---|
| Keypad Reset | فشردن کلید OFF/RESET |
| Digital Input Reset | ارسال پالس به ورودی دیجیتال |
| PLC Reset | ارسال فرمان از طریق شبکه صنعتی |
| Power Cycle | قطع و وصل برق درایو |
نکات ایمنی در راهاندازی اینورتر زیمنس
در زمان نصب و راهاندازی اینورترهای زیمنس رعایت نکات ایمنی برای جلوگیری از آسیب به تجهیزات و خطر برقگرفتگی ضروری است.
مهمترین موارد ایمنی شامل موارد زیر است:
- قبل از انجام هرگونه سیمکشی یا تغییر در اتصالات، برق ورودی درایو کاملاً قطع شود.
- پس از قطع تغذیه، چند دقیقه صبر کنید تا خازنهای بخش DC Link تخلیه شده و ولتاژ داخلی به سطح ایمن برسد.
- بدنه درایو و موتور حتماً به سیستم ارت (PE) متصل شوند تا ایمنی و عملکرد صحیح تجهیزات تضمین شود.
- کابلهای قدرت و فرمان در مسیرهای جداگانه نصب شوند تا از ایجاد نویز در سیگنالهای کنترلی جلوگیری شود.
- در زمان کار اینورتر، خروجی موتور (U، V، W) توسط کنتاکتور یا کلید قدرت قطع و وصل نشود.
- در صورت انجام تست عایقی موتور (مگا)، ابتدا کابل موتور از خروجی درایو جدا شود تا از آسیب به مدارهای داخلی جلوگیری گردد.
جمعبندی
اینورترهای زیمنس به دلیل قابلیتهای پیشرفته در کنترل موتور، انعطافپذیری در تنظیم پارامترها و وجود سیستمهای حفاظتی داخلی، یکی از گزینههای پرکاربرد در صنایع مختلف محسوب میشوند.
آشنایی با ساختار ترمینالها، نحوه وارد کردن اطلاعات پلاک موتور، تنظیم پارامترهای اصلی و انجام صحیح فرآیند راهاندازی اولیه، نقش مهمی در عملکرد پایدار و ایمن درایو دارد.
با تنظیم صحیح منابع فرمان، انتخاب مد کنترلی مناسب و بررسی حفاظتها و خطاهای احتمالی، میتوان از عملکرد بهینه اینورتر در کاربردهای صنعتی اطمینان حاصل کرد.
سوالات متداول
اگر اطلاعات پلاک موتور اشتباه وارد شود چه مشکلی ایجاد میشود؟
کنترل گشتاور و سرعت ناپایدار میشود و ممکن است خطاهای اضافهبار یا جریان غیرعادی ظاهر شوند.
در چه کاربردی باید از Vector Control به جای V/f استفاده کرد؟
زمانی که نیاز به گشتاور بالا در دور پایین یا دقت سرعت بیشتر وجود دارد، مانند نوار نقاله یا ماشینآلات صنعتی.
چرا موتور پس از راهاندازی جریان بالایی میکشد؟
ممکن است زمان شتاب (P1120) کوتاه تنظیم شده یا پارامترهای موتور نادرست وارد شده باشند.
علت ایجاد خطای Overvoltage هنگام توقف چیست؟
کاهش سرعت سریع (P1121 کم) باعث برگشت انرژی به لینک DC میشود.
اگر درایو فرمان استارت را اجرا نکند، اولین موردی که باید بررسی شود چیست؟
تنظیم صحیح منبع فرمان در پارامتر P0700 و وضعیت ورودیهای دیجیتال (DI).
