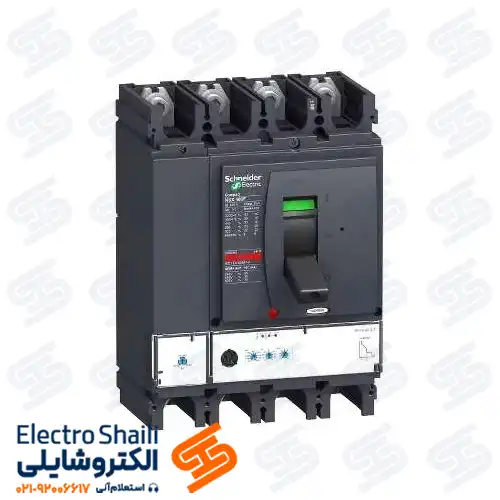

کلید اتوماتیک 400 آمپر چهار پل قابل تنظیم اشنایدر، به واسطه بهره مندی از واحد تریپ هوشمند Micrologic 2.3، امکان پیکربندی دقیق حفاظت های حرارتی و مغناطیسی را فراهم می سازد.
این کلید اتوماتیک اشنایدر با توانایی مدیریت جریان بالا و پاسخ سریع به خطاهای الکتریکی، انتخابی قابل اعتماد برای پروژه هایی با نیاز به انعطاف حفاظتی، کنترل بار و ایمنی عملیاتی بالا هستند.
چه در تابلوهای اصلی توزیع، چه در سیستم های صنعتی سنگین یا مراکز حساس مانند دیتاسنترها و بیمارستان ها، طراحی چهار پل این مدل ها، پوشش کامل فازها به همراه حفاظت نول را ممکن می سازد.
قدرت قطع متنوع ۳۶ تا ۷۰kA در این سری، به مهندسان این فرصت را می دهد تا انتخابی متناسب با سطح خطای مورد انتظار شبکه داشته باشند.
با قابلیت تنظیم پارامترها از طریق Micrologic، علاوه بر حفاظت، امکان هماهنگی بین کلیدهای مختلف، پایش بار و کاهش ریسک های ناشی از قطع غیرضروری نیز مهیا شده است.
این کلیدها نه فقط نقش حفاظتی، بلکه بخشی از استراتژی بهره برداری هوشمند از انرژی الکتریکی محسوب می شوند.
در مواردی که طراحی شبکه نیازمند حفاظت هم زمان از هادی نول به همراه سه فاز باشد مانند مدارهای چهار سیمه یا بارهای نامتقارن استفاده از کلید اتوماتیک ۱۲۵ آمپر چهار پل قابل تنظیم اشنایدر توصیه می شود. این مدل با بهره گیری از همان واحد تریپ قابل تنظیم حرارتی مغناطیسی، امکان پیادهسازی حفاظت کامل و مهندسی شده در برابر جریان های غیرمتعادل، اضافه بار و اتصال کوتاه را فراهم می سازد.
جدول مشخصات کلید اتوماتیک 400 آمپر چهار پل قابل تنظیم اشنایدر
| مشخصه فنی |
مقدار |
| جریان نامی |
۴۰۰ آمپر |
| تعداد پل |
چهار پل (۴P) |
| نوع تریپ |
Micrologic 2.3 (قابل تنظیم) |
| قدرت قطع |
۳۶kA / ۵۰kA / ۷۰kA @ 415V |
| تنظیم پذیری |
دارد (حرارتی و مغناطیسی) |
| نوع نصب |
فیکس در تابلو |
| برند |
Schneider Electric |
| استاندارد ساخت |
IEC 60947-2 |
| سری محصول |
NSX400 |
ویژگی های کلید اتوماتیک 400 آمپر قابل تنظیم اشنایدر
در طراحی این کلیدهای اتوماتیک 400A، تمرکز بر ایجاد هماهنگی کامل میان حفاظت پیشرفته، ویژگی تنظیم، عملکرد پایدار و تطبیق پذیری با شرایط متنوع شبکه بوده است. استفاده از Micrologic در این سری، کنترل مهندسی شده بر رفتار حفاظتی کلید را در اختیار کاربر قرار می دهد.
- مجهز به تریپ یونیت قابل برنامه ریزی Micrologic 2.3
- امکان تنظیم جریان های حرارتی و مغناطیسی متناسب با بار واقعی
- حفاظت کامل چهار پل شامل فازها و نول فعال
- طراحی مناسب برای تابلوهای فشار ضعیف با نیاز به انعطاف بالا
- قدرت قطع متنوع (۳۶kA، ۵۰kA، ۷۰kA) قابل انتخاب بر اساس سطح اتصال کوتاه
- سازگاری با استاندارد IEC 60947-2 و عملکرد مطمئن در شرایط صنعتی
- ساختار مقاوم با عمر مکانیکی و الکتریکی بالا
کاربردهای کلید اتوماتیک 400 آمپر قابل تنظیم اشنایدر
کلید اتوماتیک قابل تنظیم 400A در پروژه هایی کاربرد دارند که در آن ها حفاظت تطبیق پذیر، پایداری عملکرد، و تحلیل دقیق جریان ها نقش حیاتی دارند. مخصوصا در سیستم هایی که تغییرات بار، تعدد مصرف کننده ها یا نیاز به حفاظت نول وجود دارد، انتخابی بسیار مناسب هستند.
- تابلوهای اصلی توزیع برق در پروژه های ساختمانی بزرگ
- سیستم های صنعتی با بارهای دینامیکی و حساس
- مراکز داده، زیرساخت های مخابراتی و مراکز درمانی
- شبکه های برق با نول فعال در محیط های عمومی و تجاری
- سیستم هایی که نیاز به تنظیم جریان تریپ متناسب با شرایط خاص دارند
مزایای کلید اتوماتیک 400 آمپر چهار پل قابل تنظیم اشنایدر
ترکیب Micrologic با طراحی چهار پل و قدرت قطع بالا، این مدل ها را به گزینه ای ممتاز برای سیستم هایی با الزامات حفاظتی خاص تبدیل کرده است. این کلیدهای اتوماتیک نه تنها در برابر خطاهای الکتریکی محافظت می کنند، بلکه به بهینه سازی عملکرد شبکه نیز کمک می نمایند.
- افزایش ایمنی عملیاتی با تنظیم پذیری دقیق حفاظت ها
- کاهش خطر خاموشی های ناخواسته با پاسخ دقیق به خطا
- انعطاف در تطبیق با بارهای متنوع و شرایط محیطی متفاوت
- صرفه جویی بلندمدت از طریق کاهش آسیب های ناشی از اضافه بار یا اتصال کوتاه
- امکان یکپارچه سازی در سیستم های مانیتورینگ و حفاظت پیشرفته
عملکرد حرارتی مغناطیسی کلید اتوماتیک 400 آمپر چهار پل اشنایدر
واحد تریپ Micrologic 2.3 در این مدل ها، امکان تنظیم حفاظت حرارتی برای کنترل جریان های بلندمدت (Overload) و حفاظت مغناطیسی برای واکنش سریع به اتصال کوتاه را فراهم می سازد. این تنظیمات با دقت بالا، متناسب با شرایط بار انتخاب شده و با حفاظت چهار پل، ایمنی کامل فازها و نول را تضمین می کند.
مدل های LV432696 و C40H42D400 دارای قدرت قطع ۷۰kA بوده و برای شرایط بحرانی مناسب اند، در حالی که مدل های ۵۰kA و ۳۶kA برای پروژه هایی با سطح خطای کمتر پیشنهاد می شوند.
جدول مقایسه سری های کلید اتوماتیک 400 آمپر قابل تنظیم اشنایدر
| کد مدل |
نوع تریپ |
قابل تنظیم |
قدرت قطع (Icu) |
توضیحات |
| LV432696 |
Micrologic 2.3 |
✅ بله |
70kA |
NSX400H |
| C40H42D400 |
Micrologic 2.3 |
✅ بله |
70kA |
معادل مدل بالا |
| LV432694 |
Micrologic 2.3 |
✅ بله |
50kA |
NSX400N |
| C40N42D400 |
Micrologic 2.3 |
✅ بله |
50kA |
معادل مدل بالا |
| LV432677 |
Micrologic 2.3 |
✅ بله |
36kA |
NSX400F |
| C40F42D400 |
Micrologic 2.3 |
✅ بله |
36kA |
معادل مدل بالا |
قیمت کلید اتوماتیک 400 آمپر چهار پل قابل تنظیم اشنایدر
با توجه به نوسانات نرخ ارز و وارداتی بودن این سری از کلید اتوماتیک 400 آمپر چهار پل قابل تنظیم اشنایدر، قیمت ها متغیر است. برای اطلاع از قیمت دقیق، موجودی روز و دریافت پیش فاکتور رسمی، با کارشناسان فروش ما تماس بگیرید. تضمین اصالت کالا، مشاوره تخصصی و ارسال سریع از جمله خدمات ماست.
الکتروشایلی به عنوان تامین کننده تخصصی تجهیزات برق صنعتی، بهترین قیمت و مشاوره فنی را در اختیار شما قرار می دهد.
