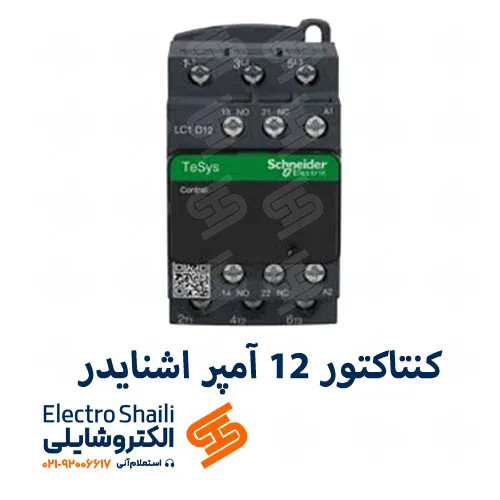

کنتاکتور 12 آمپر اشنایدر با هدف پاسخ گویی به نیازهای متنوع مدارهای فرمان و قدرت، در مدل های مختلف بوبین AC و DC با ولتاژهای ۲۴ تا ۳۸۰ ولت عرضه می شوند.
این سری کنتاکتور اشنایدر با توان کلیدزنی بارهای AC-3 تا ۵.۵ کیلووات، انتخابی ایده آل برای کنترل موتور، سیستم های روشنایی و تجهیزات مکانیکی حساس است.
مدل های بوبین AC شامل: LC1D12M7 (۲۲۰V AC)، LC1D12F7 (۱۱۰V AC)، LC1D12E7 (۴۸V AC)، LC1D12B7 (۲۴V AC)، LC1D12P7 (۲۳۰V AC) و LC1D12Q7 (۳۸۰V AC)
مدل های بوبین DC شامل: LC1D12MD (۲۲۰V DC) و LC1D12BD (۲۴V DC)
ساختار مکانیکی مقاوم، استفاده از آلیاژهای باکیفیت در کنتاکت ها و عایق بندی دقیق، این کنتاکتورها را قادر ساخته است تا در شرایط محیطی سخت، عملکردی پایدار و بدون افت کیفیت داشته باشند. طراحی این سری به گونه ای است که نصب آن ها بر روی ریل DIN یا به صورت پیچ خور، به سرعت و بدون نیاز به ابزار تخصصی انجام شود.
مقاومت بالا در برابر جرقه و سایش، عملکرد مطمئن در شرایط نوسان ولتاژ و سازگاری کامل با تجهیزات حفاظتی استاندارد از ویژگی های کلیدی این محصولات است.
تنوع ولتاژ بوبین و کدهای دقیق هر مدل، این امکان را فراهم می کند که طراحان و نصابان بتوانند متناسب با شرایط پروژه، بهترین گزینه را انتخاب کنند.
در مدارهایی که نیاز به کنترل موتورهای سه فاز پرقدرت با جریان نامی تا ۹۵ آمپر و توان حدود ۴۵ کیلووات دارند، استفاده از کنتاکتور ۹۵ آمپر اشنایدر راهکاری مناسب و ایمن است. این مدل با کنتاکت های مقاوم در برابر جرقه، طراحی مکانیکی مستحکم و تنوع بوبین های AC و DC، عملکرد پایدار و طول عمر بالایی را در کلیدزنی های مکرر تضمین می کند
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
ویژگی های کنتاکتور 12 آمپر اشنایدر
کنتاکتور ۱۲ آمپر اشنایدر با ترکیب فناوری روز و مهندسی دقیق، مجموعه ای از خصوصیات فنی و طراحی را ارائه می دهد که آن را برای کار در شرایط عملیاتی متنوع و حتی سخت مناسب می سازد. این محصول علاوه بر عملکرد قابل اطمینان در مدارهای فرمان، با بهینه سازی مصرف انرژی و طول عمر بالا، انتخابی اقتصادی و کارآمد برای استفاده طولانی مدت است.
- تنوع ولتاژ بوبین در مدل های AC و DC برای سازگاری با انواع مدار فرمان
- ابعاد فشرده با طراحی مناسب برای نصب در تابلوهای با فضای محدود
- قابلیت نصب سریع روی ریل DIN یا به صورت پیچ خور
- کنتاکت های مقاوم در برابر سایش و جرقه با آلیاژ باکیفیت
- عملکرد پایدار در کلیدزنی های متوالی و شرایط نوسان ولتاژ
- مجهز به کنتاکت کمکی داخلی (۱NO + ۱NC) برای افزایش انعطاف پذیری در کنترل
- بدنه عایق و مقاوم در برابر حرارت و ضربه
جدول مشخصات کنتاکتور 12 آمپر اشنایدر
| ویژگی | مقدار |
| جریان نامی (AC-3) | ۱۲ آمپر |
| توان کاری در ۴۰۰ ولت (AC-3) | ۵.۵ کیلووات |
| تعداد پل قدرت | ۳ پل |
| نوع کنتاکت کمکی | ۱NO + ۱NC |
| استاندارد | IEC 60947-4-1 |
| عمر مکانیکی | ۱۰ میلیون کلیدزنی |
| روش نصب | ریل DIN یا پیچ تابلو |
| دمای کاری | -۵ تا +۶۰ درجه سانتی گراد |
| ابعاد تقریبی (میلی متر) | ۷۷ × ۴۵ × ۸۶ |
| وزن | حدود ۰.۳ کیلوگرم |
کاربردهای کنتاکتور 12 آمپر اشنایدر
طیف وسیع ولتاژهای بوبین و قابلیت اطمینان بالای کنتاکتور ۱۲ آمپر اشنایدر، باعث شده این محصول در بسیاری از پروژه های صنعتی، ساختمانی و تجاری به عنوان عنصر کلیدی سیستم فرمان و حفاظت کاربرد داشته باشد.
از کنترل موتورهای کوچک تا مدیریت بارهای روشنایی، این کنتاکتور توانایی عملکرد ایمن و دقیق را دارد.
- کنترل و راه اندازی موتورهای سه فاز تا توان ۵.۵ کیلووات
- سیستم های روشنایی صنعتی، اداری و تجاری
- تابلوهای فرمان خطوط تولید و تجهیزات خودکار
- سیستم های تهویه مطبوع و چیلرها (HVAC)
- کنترل پمپ های آب و تاسیسات مکانیکی
- ماشین آلات بسته بندی، برش و پردازش
- کنترل بارهای القایی و مقاومتی در شبکه های برق
مزایای کنتاکتور 12 آمپر اشنایدر
مزیت ساخت کنتاکتور ۱۲ آمپر اشنایدر بر پایه کاهش هزینه های نگهداری و افزایش راندمان سیستم انجام شده است.
این محصول نه تنها از نظر دوام مکانیکی و الکتریکی برتر است، بلکه به نصاب و کاربر نهایی این اطمینان را می دهد که در شرایط کاری سخت، عملکردی پایدار و بدون نقص خواهد داشت.
- طول عمر مکانیکی و الکتریکی بالا برای استفاده مداوم
- انعطاف پذیری در انتخاب بوبین متناسب با ولتاژ پروژه
- کاهش مصرف انرژی در مدار فرمان
- نصب و تعویض آسان بدون نیاز به ابزار ویژه
- سازگاری کامل با تجهیزات حفاظتی و کنترلی استاندارد
- عملکرد بدون افت کیفیت در شرایط ناپایدار شبکه برق
- کاهش احتمال خرابی ناشی از جرقه و سایش کنتاکت ها
نحوه نصب و سیم‌بندی کنتاکتور 12 آمپر اشنایدر
انتخاب محل نصب: نصب در تابلو برق روی ریل DIN یا به‌صورت پیچی
اتصال تغذیه بوبین: بسته به مدل، به ولتاژ مناسب (مثلاً 220V AC)
اتصال بار: سیم‌کشی صحیح بین ورودی و خروجی برای کنترل جریان
نصب کنتاکت‌های کمکی: در صورت نیاز به عملکرد اضافی
بررسی عملکرد: اطمینان از عملکرد صحیح پس از نصب
کنتاکتور ۱۲ آمپر بوبین ۲۲۰ ولت AC و DC اشنایدر
این ولتاژ بوبین، پرکاربردترین نوع در صنعت است و برای هماهنگی با برق شهری یا سیستم های DC ولتاژ بالا طراحی شده.
- LC1D12M7: نسخه AC با فرکانس کاری 50/60Hz، مناسب برای مدارهای فرمان استاندارد در تابلوهای برق صنعتی و ساختمانی. عملکرد پایدار در نوسانات ولتاژ و قابلیت نصب سریع، آن را به گزینه ای رایج برای پروژه های عمومی و صنعتی تبدیل کرده است.
- LC1D12MD: نسخه DC این ولتاژ، برای مدارهای فرمان مستقیم طراحی شده و با سیستم کاهش نویز بوبین و جلوگیری از قوس الکتریکی، طول عمر کنتاکت ها را افزایش می دهد. انتخابی مناسب برای سیستم های کنترلی که منبع تغذیه مستقیم دارند.
کنتاکتور ۱۲ آمپر بوبین ۱۱۰ ولت AC اشنایدر
بوبین ۱۱۰ ولت AC بیشتر در ماشین آلات صنعتی خاص و سیستم هایی که ایزولاسیون ولتاژ بالاتری دارند به کار می رود. مدل LC1D12F7 با طراحی فشرده، مقاومت بالا در برابر سایش کنتاکت ها و قابلیت کارکرد پایدار حتی در شرایط ناپایدار شبکه، گزینه ای مطمئن برای خطوط تولید و تجهیزات ویژه است.
کنتاکتور ۱۲ آمپر بوبین ۴۸ ولت AC و DC اشنایدر
بوبین ۴۸ ولت AC برای مدارهای ایمن و سیستم های کنترلی حساس استفاده می شود. مدل LC1D12E7 با مصرف انرژی بهینه، عملکرد بی نقص در کلیدزنی های مکرر و عایق بندی مقاوم، در محیط هایی که ایمنی اپراتور اولویت دارد، بهترین انتخاب است. این ولتاژ در تابلوهای کنترل تجهیزات خاص و سیستم های مخابراتی نیز رایج است.
بوبین ۴۸ ولت DC با کد LC1D12ED برای سیستم‌های فرمان مستقیم طراحی شده و با مکانیزم بی‌صدا، کاهش لرزش بوبین و جلوگیری از قوس الکتریکی، طول عمر تجهیز را به‌شکل قابل توجهی افزایش می‌دهد. این مدل انتخابی ایده‌آل برای پروژه‌های اتوماسیون صنعتی، تابلوهای کنترلی و تجهیزات حساس مخابراتی است که نیاز به عملکرد پایدار و بدون نویز دارند.
کنتاکتور ۱۲ آمپر بوبین ۲۴ ولت AC و DC اشنایدر
ولتاژ ۲۴ ولت به دلیل ایمنی بالا و خطر کم برق گرفتگی، در بسیاری از پروژه های صنعتی و ساختمانی کاربرد دارد.
- LC1D12B7: نسخه AC، مناسب برای خطوط مونتاژ، تابلوهای کنترل و سیستم هایی که نیاز به فرمان متناوب کم ولتاژ دارند. این مدل با طراحی مقاوم و طول عمر بالا، در شرایط کاری سخت نیز عملکردی پایدار دارد.
- LC1D12BD: نسخه DC، به طور خاص برای سیستم های فرمان مستقیم کم ولتاژ طراحی شده و با مکانیزم بی صدا، کاهش لرزش بوبین و جلوگیری از قوس الکتریکی، طول عمر تجهیز را افزایش می دهد. مناسب برای پروژه های اتوماسیون و تجهیزات حفاظتی حساس.
کنتاکتور ۱۲ آمپر بوبین ۲۳۰ ولت AC اشنایدر
این مدل با ولتاژ فرمان ۲۳۰ ولت AC سازگار با استاندارد برق اروپا ساخته شده است. LC1D12P7 انتخابی ایده آل برای پروژه های بین المللی یا تجهیزاتی است که با شبکه برق اروپایی کار می کنند. طراحی مقاوم، کنتاکت های بادوام و عملکرد پایدار در نوسانات ولتاژ از ویژگی های شاخص این مدل است.
کنتاکتور ۱۲ آمپر بوبین ۳۸۰ ولت AC اشنایدر
بوبین ۳۸۰ ولت AC معمولاً در صنایع سنگین یا سیستم های ویژه ای که به ولتاژ فرمان بالا نیاز دارند استفاده می شود. مدل LC1D12Q7 با مقاومت مکانیکی و الکتریکی بالا، طول عمر زیاد و قابلیت کار در شرایط محیطی سخت، گزینه ای مناسب برای کنترل موتورهای قدرتمند در پروژه های صنعتی است.
جدول مقایسه مدل های کنتاکتور ۱۲ آمپر اشنایدر
| مدل | ولتاژ بوبین | نوع بوبین | جریان نامی | توان کاری (AC-3) | تعداد پل | توضیح کوتاه | قیمت تقریبی (تومان) |
|---|---|---|---|---|---|---|---|
| LC1D12M7 | ۲۲۰V AC | AC | ۱۲A | ۵.۵kW | ۳ پل | مناسب برق شهری و تابلوهای صنعتی | ۵۸۰,۰۰۰ تا ۶۲۰,۰۰۰ |
| LC1D12MD | ۲۲۰V DC | DC | ۱۲A | ۵.۵kW | ۳ پل | مناسب فرمان DC ولتاژ بالا | ۶۲۰,۰۰۰ تا ۶۸۰,۰۰۰ |
| LC1D12F7 | ۱۱۰V AC | AC | ۱۲A | ۵.۵kW | ۳ پل | کاربرد در ماشین‌آلات خاص | ۵۹۰,۰۰۰ تا ۶۴۰,۰۰۰ |
| LC1D12E7 | ۴۸V AC | AC | ۱۲A | ۵.۵kW | ۳ پل | ایمن و کم خطر | ۶۰۰,۰۰۰ تا ۶۵۰,۰۰۰ |
| LC1D12ED | ۴۸V DC | DC | ۱۲A | ۵.۵kW | ۳ پل | بی‌صدا و مقاوم در برابر قوس | ۶۳۰,۰۰۰ تا ۶۸۰,۰۰۰ |
| LC1D12B7 | ۲۴V AC | AC | ۱۲A | ۵.۵kW | ۳ پل | مناسب مدارهای فرمان ایمن | ۶۱۰,۰۰۰ تا ۶۶۰,۰۰۰ |
| LC1D12BD | ۲۴V DC | DC | ۱۲A | ۵.۵kW | ۳ پل | بی‌صدا و مقاوم در برابر قوس | ۶۵۰,۰۰۰ تا ۷۰۰,۰۰۰ |
| LC1D12P7 | ۲۳۰V AC | AC | ۱۲A | ۵.۵kW | ۳ پل | هماهنگ با برق اروپا | ۵۹۰,۰۰۰ تا ۶۴۰,۰۰۰ |
| LC1D12Q7 | ۳۸۰V AC | AC | ۱۲A | ۵.۵kW | ۳ پل | مناسب صنایع سنگین | ۶۲۰,۰۰۰ تا ۶۷۰,۰۰۰ |
قیمت کنتاکتور ۱۲ آمپر اشنایدر
قیمت کنتاکتور ۱۲ آمپر اشنایدر به عواملی مانند نوع بوبین (AC یا DC)، ولتاژ بوبین، نوسانات نرخ ارز و شرایط بازار بستگی دارد. با توجه به اینکه این محصول در مدل های متنوعی عرضه می شود، قیمت هر مدل ممکن است متفاوت باشد.
برای دریافت قیمت روز، شرایط خرید عمده و استعلام موجودی، توصیه می شود با واحد فروش ما تماس بگیرید. کارشناسان ما آماده اند تا علاوه بر اعلام قیمت دقیق، در انتخاب مناسب ترین مدل بر اساس نیاز پروژه شما مشاوره رایگان ارائه دهند
الکتروشایلی به عنوان نماینده رسمی محصولات اشنایدر، علاوه بر ارائه قیمت به روز، مشاوره فنی رایگان، بررسی تناسب مدل با نیاز پروژه، و صدور پیش فاکتور رسمی را نیز انجام می دهد.
سوالات متداول کنتاکتور 12 آمپر اشنایدر
1. آیا این کنتاکتور برای مدارهای DC مناسب است؟
بله، مدل‌های مخصوص DC نیز موجود هستند. لطفاً هنگام خرید به ولتاژ بوبین توجه کنید.
2. آیا می‌توان از این کنتاکتور برای بارهای القایی استفاده کرد؟
بله، اما برای بارهای القایی قوی، استفاده از مدارهای حفاظتی توصیه می‌شود.
3. چگونه بفهمم که کنتاکتور به درستی کار می‌کند؟
پس از نصب، با یک فرمان دستی یا برقی عملکرد آن را بررسی کنید. صدای کلیک مشخصی هنگام عملکرد صحیح شنیده می‌شود.
4. آیا این کنتاکتور قابلیت تعویض کنتاکت‌های کمکی را دارد؟
بله، برخی مدل‌ها امکان اضافه کردن کنتاکت کمکی را دارند.
