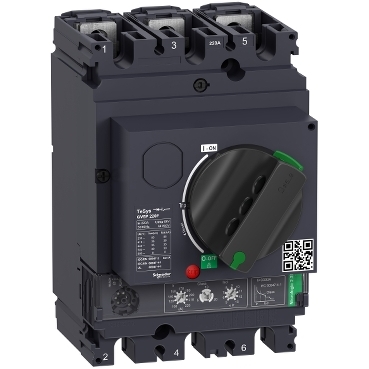

کليد اتوماتیک کامپکت اشنایدر حرارتی مغناطیسی 100 تا 220 آمپر قدرت قطع 36 کیلو آمپر کد GV5P220F
کلیدهای اتوماتیک کامپکت (MCCB) قطعات ضروری حفاظتی هستند که در سیستم‌های توزیع برق در تاسیسات مسکونی، تجاری و صنعتی مورد استفاده قرار می‌گیرند. این کلیدها طیف گسترده‌ای از کاربردها را پوشش داده و وظیفه حفاظت تجهیزات الکتریکی و مدارها را در برابر اضافه بار و اتصال کوتاه بر عهده دارند. انتخاب کلید اتوماتیک کامپکت مناسب نقش مهمی در تضمین عملکرد ایمن و قابل اطمینان شبکه برق شما دارد. در این مطلب، می‌خواهیم به بررسی کلید اتوماتیک کامپکت اشنایدر حرارتی مغناطیسی GV5P220F بپردازیم. این کلید برند اشنایدر با طراحی پیشرفته و کیفیت بالای خود، انتخابی مطمئن برای حفاظت از شبکه‌های فشار ضعیف شما خواهد بود.
ویژگی‌های کلیدی
- ساخت شرکت اشنایدر الکتریک: این کلید توسط اشنایدر الکتریک ساخته شده است که یک شرکت چندملیتی پیشرو در زمینه مدیریت انرژی و اتوماسیون است. اشنایدر الکتریک به دلیل محصولات با کیفیت بالا و راهکارهای نوآورانه خود شهرت دارد.
- حفاظت حرارتی مغناطیسی: کلید GV5P220F هم با رله حرارتی و هم با رله مغناطیسی عمل می‌کند. این ویژگی‌ها حفاظت دوگانه در برابر اضافه بار و اتصال کوتاه فراهم کرده و از آسیب به تجهیزات شما جلوگیری می‌کنند.
- رنج جریان نامی قابل تنظیم 100 تا 220 آمپر: این امر انعطاف پذیری بالا در تطابق با شبکه و تجهیزات مختلف را فراهم می‌کند.
- قدرت قطع 36 کیلو آمپر: این کلید ظرفیت قطع جریان اتصال کوتاه بالا را دارد که آن را برای کاربردهای سنگین مناسب می کند.
- سه پل (3P): نشان می‌دهد که کلید برای سیستم‌های سه فاز طراحی شده است.
- نشانگر وضعیت (ON/OFF/TRIP): وضعیت فعلی کلید به راحتی قابل مشاهده است و عیب یابی و تست عملکردی دستگاه را تسهیل می‌کند.
مشخصات فنی
- کد محصول: GV5P220F
- سازنده: اشنایدر الکتریک
- نوع: کلید اتوماتیک کامپکت (MCCB)
- حفاظت: حرارتی مغناطیسی
- تعداد پل‌ها: 3 پل (3P)
- رنج جریان نامی: 100 تا 220 آمپر
- قدرت قطع در 400 ولت: 36 کیلو آمپر
- ولتاژ نامی: تا 690 ولت AC
- استانداردها: IEC 60947-1، IEC 60947-2
- ابعاد و وزن: (رجوع به دیتاشیت سازنده)
- درجه حفاظت بدنه (IP): (رجوع به دیتاشیت سازنده)
کاربردها
کلید اتوماتیک کامپکت اشنایدر GV5P220F برای کاربردهای مختلفی در بخش‌های تجاری، مسکونی و صنعتی ایده آل است. برخی از کاربردهای رایج این بریکر عبارتند از:
- تابلوهای اصلی توزیع برق: در تاسیسات مسکونی، تجاری و صنعتی برای حفاظت از فیدرهای خروجی تابلو
- حفاظت از موتورهای الکتریکی: اطمینان از ایمنی و عملکرد موتورهای سه فاز با قدرت 90 تا 110 کیلووات در ولتاژ 400 ولت
- حفاظت از فیدرهای خروجی: حفاظت از ترانسفورماتورهای قدرت
- حفاظت از کابل‌ها و مدارات: جلوگیری از آسیب اضافه بار بر تجهیزات و شبکه توزیع
- سیستم های روشنایی و تهویه مطبوع (HVAC): حفاظت از اجزای سیستم‌های HVAC مانند کمپرسورهای تهویه مطبوع
وظایف محصول
کلید اتوماتیک کامپکت اشنایدر GV5P220F دارای دو وظیفه اصلی است:
- حفاظت در برابر اضافه بار: مکانیزم رله حرارتی کلید افزایش تدریجی جریان بالاتر از مقدار مجاز را تشخیص می‌دهد. این اضافه جریان باعث گرم شدن المان گرم کننده شده و نهایتاً منجر به قطع کلید می‌شود. این عملکرد از آسیب به تجهیزات و سیم‌کشی ناشی از بارهای مداوم بالا جلوگیری می‌کند.
- حفاظت در برابر اتصال کوتاه: مکانیزم رله مغناطیسی کلید هرگونه افزایش ناگهانی و قابل توجه جریان را تشخیص داده و بلافاصله مدار را قطع می‌کند. این عملکرد سریع از آسیب به تجهیزات و سیستم جلوگیری کرده و خطر آتش سوزی را کاهش می‌دهد.
مزایای اصلی محصول
- اطمینان پذیری بالا به دلیل استفاده از مکانیزم‌های دقیق حفاظتی و طراحی مطابق با استانداردهای صنعتی
- افزایش ایمنی شبکه: با محافظت در برابر خطاهای برق که می‌تواند منجر به حوادث شود.
- عملکرد بدون نیاز به تعمیر و نگهداری: کاهش هزینه‌های عملیاتی سیستم
- عمر مفید طولانی با توجه به ساختار با کیفیت و مقاوم
- نصب و استفاده آسان به لطف طراحی ساده و کاربرپسند
- مقرون به صرفه بودن: با ارائه ویژگی‌های حفاظتی پیشرفته با قیمتی رقابتی
- سازگاری با طیف گسترده‌ای از تجهیزات: به دلیل طراحی استاندارد و انطباق با استانداردهای بین‌المللی
قیمت محصول
برای اطلاع از قیمت دقیق کلید اتوماتیک کامپکت اشنایدر حرارتی مغناطیسی 100 تا 220 آمپر قدرت قطع 36 کیلو آمپر کد GV5P220F لطفاً با بخش فروش الکتروشایلی تماس بگیرید.
