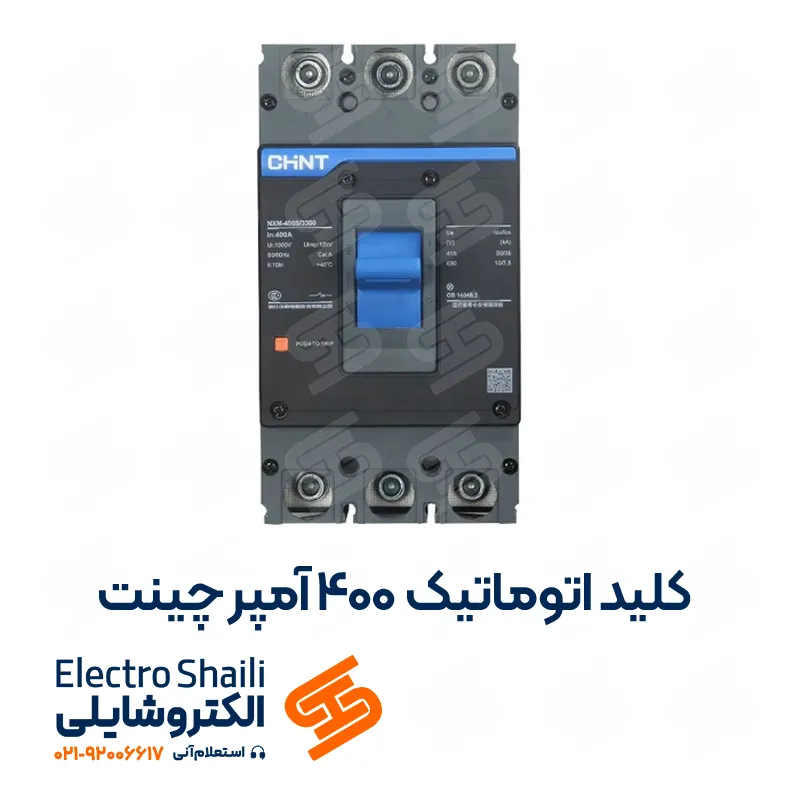

کلید اتوماتیک 400 آمپر فیکس چینت NM1-400H/3P و NXM-400S/3P به عنوان دو مدل قابل اطمینان در آمپراژ ۴۰۰ آمپر طراحی شده اند تا ایمنی تجهیزات الکتریکی را در برابر اتصال کوتاه و اضافه بار تضمین کنند.
مدل NM1-400H/3P از سری اقتصادی با طراحی مقاوم و قدرت قطع مناسب برای پروژه های عمومی محسوب می شود. در مقابل، مدل NXM-400S/3P با طراحی مدرن، قدرت قطع بالاتر و امکانات جانبی متنوع، برای پروژه های دقیق تر و نیازمند حفاظت پیشرفته توصیه می‌شود. هر دو مدل مناسب نصب در تابلوهای فیکس بوده و استانداردهای بین‌المللی ایمنی را پوشش می دهند
مکانیزم عملکرد این کلید اتوماتیک چینت ترکیبی از دو بخش حرارتی برای تشخیص بار اضافی مداوم، و مغناطیسی برای قطع سریع جریان های اتصال کوتاه است. بدین ترتیب از آسیب های الکتریکی و آتش سوزی احتمالی در سیستم جلوگیری می کند.
کلید اتوماتیک 250 آمپر فیکس چینت با عملکرد حرارتی-مغناطیسی و طراحی فیکس، حفاظت قابل اطمینان مدارهای سه فاز تا جریان 250 آمپر را فراهم می کند. این کلید، برای کاربردهای صنعتی متوسط و تابلوهای توزیع برق کوچک تا متوسط گزینه ای ایده آل محسوب می شود.
مشخصات فنی کلید اتوماتیک 400 آمپر چینت
| مشخصات |
توضیحات |
| کد فنی محصول |
NM1-400H/3P – NXM-400S/3P |
| نوع کلید |
اتوماتیک فیکس (MCCB) |
| جریان نامی (In) |
400 آمپر |
| تعداد پل |
3 پل |
| قدرت قطع اتصال کوتاه (Icu) |
بین 36kA تا 50kA بسته به مدل |
| ولتاژ کاری نامی (Ue) |
400 تا 415 ولت AC |
| نوع حفاظت |
حرارتی-مغناطیسی (در برابر اضافه بار و اتصال کوتاه) |
| کلاس قطع |
کلاس 3 طبق استاندارد IEC |
| فرکانس کاری |
50/60 هرتز |
| مکانیزم عملکرد |
دستی (ON/OFF با تریپ داخلی) |
| قابلیت نصب |
روی ریل یا کف تابلو (فیکس) |
| قابلیت نصب تجهیزات جانبی |
دارد (شنت، آندر ولتاژ، رله هشدار) |
| وضعیت نشانگر مکانیکی |
دارد (وضعیت قطع/وصل/تریپ) |
| شرایط محیطی مجاز |
دمای -5 تا +40 درجه سانتی‌گراد |
| مقاومت در برابر رطوبت و گردوغبار |
متوسط تا بالا (بسته به تابلو) |
| جنس کنتاکت‌ها |
آلیاژ مس با روکش نقره |
| طول عمر مکانیکی |
حدود 10,000 سیکل کاری |
| استانداردهای بین‌المللی |
IEC 60947-2، GB 14048.2 |
| کشور سازنده |
چین (Chint Electric) |
| کاربرد اصلی |
تابلو برق صنعتی، تجاری، موتورخانه، دیتاسنتر، کارخانه |
ویژگی های کلید اتوماتیک 400 آمپر چینت
کلیدهای اتوماتیک 400 آمپر NM1-400H/3P و NXM-400S/3P با تکیه بر ویژگی حفاظت حرارتی-مغناطیسی و بدنه مقاوم، برای استفاده صنعتی طراحی شده اند:
-
طراحی صنعتی مقاوم در برابر شوک حرارتی و مکانیکی
-
مجهز به کنتاکت های نقره ای برای هدایت بهتر جریان
-
مناسب برای نصب در تابلوهای ثابت (فیکس)
-
پشتیبانی از رله آندرولتاژ، شنت و سیگنال
-
امکان انتخاب قدرت قطع متناسب با نیاز پروژه
-
قابلیت عملکرد در شرایط محیطی متنوع و صنعتی
-
عمر مکانیکی و الکتریکی بالا
-
نشانگر وضعیت کلید برای اطمینان بیشتر اپراتور
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
کاربرد کلید اتوماتیک 400 آمپر فیکس
کلید فیکس چینت با آمپراژ ۴۰۰، در پروژه های صنعتی، ساختمانی و زیرساختی به کار می روند:
-
حفاظت تابلوهای برق صنعتی با بار متوسط تا بالا
-
سیستم های روشنایی و تهویه در پروژه های ساختمانی
-
بانک های خازنی و تابلوهای ورودی برق اصلی
-
کارگاه های تولیدی، مراکز تجاری و مراکز مخابراتی
-
تابلو برق دیزل ژنراتورها و UPS
-
سیستم های موتوری صنعتی با جریان بالا
-
شبکه های برق شهری، روستایی و نیمه صنعتی
وظایف کلید اتوماتیک 400 آمپر چانت غیرقابل تنظیم
کلید اتوماتیک 400 آمپر فیکس چینت – KUNLUN به انجام وظایف زیر می‌پردازد و به بهبود عملکرد سیستم‌های برقی کمک می‌کند:
-
- حفاظت از مدارها: با استفاده از سیستم‌های حفاظتی حرارتی و الکترومغناطیسی، این کلید از مدارها در برابر اضافه بار و اتصال کوتاه محافظت کرده و از بروز مشکلات و خرابی‌های احتمالی جلوگیری می‌کند.
- کنترل جریان برق: با جریان نامی 400 آمپر، این کلید اتوماتیک به مدیریت دقیق جریان برق در مدارهای مختلف کمک کرده و از عملکرد بهینه سیستم‌های برقی اطمینان حاصل می‌کند.
- افزایش ایمنی: با درجه حفاظت IP20 و طراحی مقاوم، ایمنی کاربر و تجهیزات برقی را تضمین می‌کند و از بروز حوادث و آسیب‌های احتمالی جلوگیری می‌کند.
- مدیریت انرژی: با بهبود عملکرد و کنترل جریان برق، این کلید اتوماتیک به مدیریت بهینه انرژی و کاهش مصرف انرژی در سیستم‌های برقی کمک می‌کند.
- تحمل ضربات شدید: با مقاومت در برابر ضربات IK08، این کلید اتوماتیک قادر است در شرایط محیطی سخت و شرایط صنعتی با دوام و عملکرد مطلوبی عمل کند.
مزایای اصلی کلید اتوماتیک چینت 400A
مزیت استفاده از این کلید اتوماتیک نه تنها امنیت سیستم برق را تضمین می کند، بلکه هزینه های نگهداری و خسارات ناشی از نوسانات و اختلالات شبکه را کاهش می دهد. طراحی فیکس، نصب ساده، نیاز نداشتن به تنظیمات پیچیده، و پشتیبانی از تجهیزات جانبی مثل رله آندرولتاژ یا شانت، باعث می شود این محصول برای محیط های پرتردد و سیستم های حساس به اختلال، انتخابی اقتصادی و مطمئن باشد.
-
ایمنی بالا در حفاظت از تجهیزات الکتریکی
-
مناسب برای کاربردهای پیوسته و پرمصرف
-
کاهش هزینه های نگهداری در بلندمدت
-
نصب ساده و بدون نیاز به پیکربندی پیچیده
-
طول عمر بالا و عملکرد پایدار در شرایط سخت
-
قابلیت استفاده از تجهیزات جانبی (شانت، آندرولتاژ، تماس کمکی)
-
سازگاری با طیف گسترده ای از تابلوهای برق صنعتی
-
انتخاب اقتصادی نسبت به کلیدهای مشابه با عملکرد یکسان
جدول مقایسه سری های کلید اتوماتیک 400 آمپر فیکس چینت
| ویژگی |
NM1-400H/3P |
NXM-400S/3P |
| سری تولید |
کلاسیک |
جدید |
| قدرت قطع |
36kA |
50kA |
| ابعاد |
بزرگ‌تر |
فشرده‌تر |
| امکانات جانبی |
محدود |
کامل‌تر |
| پایداری عملکرد |
مناسب |
بسیار بالا |
| تطبیق با استانداردهای جدید |
محدود |
کامل |
کلید اتوماتیک 400 آمپر فیکس چینت مدل NXM
مدل NXM-400S/3P با طراحی جدید، قدرت قطع ۵۰kA و ابعاد فشرده، برای پروژه هایی با اولویت ایمنی بالا و فضای محدود تابلو توصیه می شود. این کلید از ماژول های جانبی بیشتری پشتیبانی می کند و برای تابلوهای صنعتی مدرن بسیار مناسب است.
کلید اتوماتیک 400 آمپر فیکس چینت مدل NM1-400H/3P
مدل NM1-400H/3P با طراحی کلاسیک تر و قدرت قطع ۳۶kA، گزینه ای اقتصادی و قابل‌اطمینان برای پروژه های عمومی و سیستم های قدرت با سطح متوسط از نظر حساسیت حفاظتی است.
قیمت کلید اتوماتیک 400 آمپر فیکس چینت
قیمت کلید اتوماتیک 400 آمپر فیکس چینت به دلیل نوسانات نرخ ارز و تغییرات بازار ممکن است متغیر باشد. برای اطلاع از قیمت دقیق و به روز، لطفا با واحد فروش ما تماس بگیرید.
الکتروشایلی به عنوان نمایندگی رسمی محصولات CHINT آماده ارائه مشاوره و خدمات فروش به شما عزیزان است.
