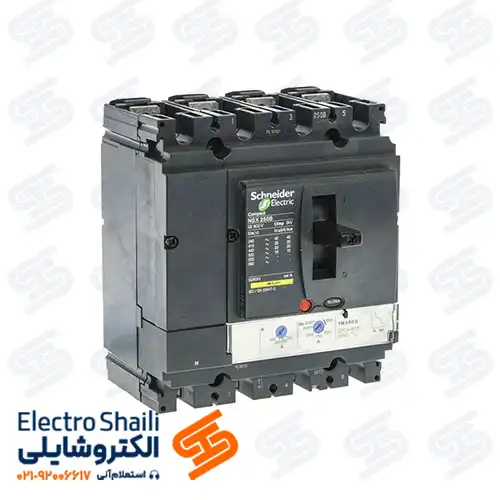

کلید اتوماتیک 250 آمپرچهار پل قابل تنظیم اشنایدر، یکی از قدرتمندترین گزینه های حفاظتی در دسته کلیدهای کمپکت برای سیستم های چهار فاز است.
این کلید اتوماتیک اشنایدر با بهره گیری از تریپ یونیت حرارتی مغناطیسی (TMD)، از مدار در برابر اضافه بارهای پایدار و اتصال کوتاه های ناگهانی محافظت می کند.
قابلیت تنظیم جریان حرارتی و مغناطیسی باعث شده تا این کلیدها، تطابق پذیری بالایی با شرایط مختلف شبکه برق داشته باشند و در محیط های صنعتی، عمر مفید و عملکرد دقیق ارائه دهند.
مدل های مختلفی از این سری از جمله C25H4TM250، C25N4TM250، LV431840، C25F4TM250 و سایر مدل ها، با قدرت قطع متنوع از ۲۵kA تا ۷۰kA، پاسخگوی نیاز طیف گسترده ای از پروژه ها هستند. این تجهیزات با ساختار فشرده، طراحی ارگونومیک، و استاندارد جهانی IEC 60947، مناسب نصب در تابلوهای توزیع برق فشار ضعیف هستند. همچنین وجود چهار پل در طراحی آن ها، امکان استفاده در مدارهای کامل چهار سیمه را فراهم کرده است.
این کلیدها انتخابی هوشمندانه برای مهندسان برق، پیمانکاران تاسیسات و فعالان صنعت برق هستند که به دنبال تجهیزاتی با قابلیت تنظیم، حفاظت چندلایه، کیفیت بالا و پشتیبانی فنی مطمئن هستند.
در کاربردهایی که نیاز به حفاظت دقیق در سطح جریان متوسط و عملکرد هم تراز با ساختارهای حفاظتی TMD وجود دارد، بررسی کلید اتوماتیک ۲۲۰ آمپر سه پل قابل تنظیم اشنایدر به عنوان گزینه ای با پاسخ دینامیکی سریع، تنظیم پذیری جریان حرارتی، و هماهنگی الکتروترمال در رنج پایین تر، می تواند منجر به بهینه سازی طراحی سیستم حفاظتی و کاهش هزینه های تجهیزاتی گردد.
در سیستم های توزیع قدرت که نیازمند حفاظت پایدار در سطوح جریان بالاتر هستند، کلید اتوماتیک ۲۲۵ آمپر سه پل غیرقابل تنظیم اشنایدر با ساختار حفاظتی حرارتی مغناطیسی ثابت، راهکاری قابل اعتماد برای کنترل جریان و جلوگیری از آسیب های ناشی از اضافه بار و اتصال کوتاه در مدارهای سه فاز فشار ضعیف به شمار می رود.
جدول مشخصات کلید اتوماتیک ۲۵۰ آمپر چهار پل قابل تنظیم اشنایدر
| مشخصه فنی | مقدار / توضیح |
| جریان نامی (In) | ۲۵۰ آمپر |
| تعداد پل | ۴ پل (Four Pole) |
| نوع کلید | قابل تنظیم (Adjustable) |
| نوع حفاظت | حرارتی مغناطیسی (TMD) |
| قدرت قطع در 400V | از ۲۵kA تا ۷۰kA (بسته به مدل) |
| ولتاژ کاری (Ue) | ۴۰۰ ولت AC |
| استاندارد ساخت | IEC 60947-2 |
| سری ساخت | Compact NSX / Compact EZC بسته به مدل |
| عملکرد | دستی (قابل تجهیز به شنت/آندرولتاژ) |
| قابلیت نصب | روی ریل یا پیچ کردنی در تابلو برق |
| شرایط محیطی | عملکرد پایدار در دماهای صنعتی و محیط های بسته |
ویژگی های کلید اتوماتیک 250 آمپر قابل تنظیم اشنایدر
کلید اتوماتیک ۲۵۰ آمپر چهار پل قابل تنظیم اشنایدر با طراحی مهندسی شده و قابلیت تنظیم جریان، عملکرد مطمئنی در برابر خطاهای الکتریکی ارائه می دهد. این کلیدها با ترکیب حفاظت حرارتی مغناطیسی و چهار پل قدرت، برای محیط های صنعتی و حرفه ای طراحی شده اند.
- عملکرد حفاظتی حرارتی مغناطیسی (TMD) برای حفاظت دقیق
- قابلیت تنظیم جریان نامی حرارتی (بی متال) و مغناطیسی برای هماهنگی با بار
- چهار پل (4P) برای حفاظت کامل در مدارهای چهار سیمه
- قدرت قطع متنوع: از ۲۵kA تا ۷۰kA در ولتاژ ۴۰۰ ولت
- مکانیزم قطع دستی و قابلیت افزودن شنت یا موتور برای عملکرد اتومات
- سازگاری با استاندارد بین المللی IEC 60947-2
- طراحی فشرده و نصب آسان در تابلو برق
- ساخته شده از مواد مقاوم در برابر حرارت، ضربه و جریان بالا
کاربردهای کلید اتوماتیک 250 آمپر قابل تنظیم اشنایدر
کلیدهای قابل تنظیم چهار پل اشنایدر به گونه ای طراحی شده اند که بتوانند در طیف متنوعی از نیازهای حفاظتی را در پروژه های مختلف کاربرد داشته باشند. این تجهیزات برای مدارهایی که نیاز به ایزولاسیون کامل چهار سیمه دارند، کاملا مناسب هستند.
- تابلوهای برق صنعتی با نیاز به حفاظت چهار فاز
- سیستم های توزیع در پروژه های ساختمانی و تجاری بزرگ
- مراکز داده و دیتاسنترها
- پست های برق فشار ضعیف در کارخانه ها و کارگاه های تولیدی
- ایستگاه های پمپاژ آب و تاسیسات حرارتی برودتی
- تجهیزات حساس با بارهای متغیر که نیاز به تنظیم جریان دارند
- سیستم هایی که نیاز به هماهنگی حفاظتی بالا میان تجهیزات دارند
مزایای کلید اتوماتیک 250 آمپر چهار پل حرارتی مغناطیسی اشنایدر
مزایای استفاده از کلید اتوماتیک ۲۵۰ آمپر چهار پل قابل تنظیم اشنایدر، به دلیل طراحی پیشرفته و قابلیت تنظیم، نه تنها ایمنی سیستم را افزایش می دهد بلکه عمر مفید تجهیزات را نیز به طور چشمگیری افزایش می دهد.
- حفاظت موثر و ترکیبی در برابر اضافه بار و اتصال کوتاه
- تنظیم دقیق جریان قطع برای جلوگیری از قطع های ناخواسته
- صرفه جویی در هزینه با تطابق بهتر کلید با نیاز واقعی مدار
- کاهش استهلاک تجهیزات متصل به مدار
- عملکرد پایدار حتی در شرایط محیطی سخت
- قابلیت افزودن تجهیزات جانبی برای مانیتورینگ و کنترل از راه دور
- کاهش زمان توقف سیستم و افزایش بهره وری کلی تاسیسات
عملکرد حرارتی مغناطیسی کلید اتوماتیک 250 آمپرچهار پل قابل تنظیم اشنایدر
در تمام مدل های این سری، از تریپ یونیت حرارتی مغناطیسی نوع TMD استفاده شده است. این سیستم ترکیبی به گونه ای طراحی شده که دو نوع خطای رایج در شبکه های الکتریکی، یعنی اضافه بار و اتصال کوتاه را با دقت و واکنش متناسب مدیریت نماید:
- بخش حرارتی بر اساس فناوری بی متال کار می کند. این قسمت با افزایش دما در اثر عبور جریان بیش از حد مجاز، در مدت زمان مشخصی مدار را قطع می کند تا از گرم شدن کابل ها و تجهیزات جلوگیری شود. این نوع حفاظت برای مقابله با اضافه بارهای پایدار و بلندمدت مناسب است و به صورت قابل تنظیم توسط پیچ حرارتی انجام می شود.
- بخش مغناطیسی برای پاسخ به اتصال کوتاه طراحی شده است. در صورتی که جریان ناگهانی بسیار بالایی (معمولا چند برابر جریان نامی) از مدار عبور کند، این بخش به صورت آنی و در چند میلی ثانیه وارد عمل شده و با استفاده از مکانیزم الکترومغناطیسی، مدار را ایمن قطع می کند. این نوع حفاظت نیز از طریق پیچ مخصوص قابل تنظیم است.
این ترکیب هوشمندانه از حفاظت حرارتی با تاخیر کنترل شده و واکنش مغناطیسی سریع، عملکردی مطمئن، دقیق و چندلایه را فراهم می سازد و ایمنی بالایی را برای تاسیسات صنعتی و ساختمانی به همراه دارد.
جدول مقایسه سری کلیدهای اتوماتیک 250 آمپر چهار پل اشنایدر
| مدل کلید | تعداد پل | قابل تنظیم | نوع تریپ | قدرت قطع (Icu) | قیمت حدودی (تومان) |
|---|---|---|---|---|---|
| C25H4TM250 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 70kA | ۹,۲۰۰,۰۰۰ |
| C25N4TM250 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 50kA | ۸,۴۰۰,۰۰۰ |
| LV431840 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 50kA | ۸,۴۰۰,۰۰۰ |
| LV431650 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 36kA | ۷,۶۰۰,۰۰۰ |
| C25F4TM250 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 36kA | ۷,۶۰۰,۰۰۰ |
| C25F6TM250 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 36kA | ۷,۶۰۰,۰۰۰ |
| LV431130 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 25kA | ۷,۱۰۰,۰۰۰ |
| C25B4TM250 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 25kA | ۷,۱۰۰,۰۰۰ |
| LV431120 | 4 پل | ✅ | حرارتی-مغناطیسی (TMD) | 25kA | ۷,۱۰۰,۰۰۰ |
قیمت کلید اتوماتیک 250 آمپرچهار پل قابل تنظیم اشنایدر
با توجه به نوسانات نرخ ارز و وارداتی بودن محصولات برند اشنایدر، قیمت کلید اتوماتیک 250 آمپرچهار پل قابل تنظیم اشنایدر ممکن است به صورت روزانه تغییر کند. لطفا جهت دریافت قیمت به روز، موجودی و شرایط همکاری ویژه با کارشناسان فروش ما تماس بگیرید.
الکتروشایلی به عنوان تامین کننده تخصصی تجهیزات برق صنعتی، آماده ارائه بهترین قیمت، اصالت کالا و مشاوره فنی رایگان به مهندسین، پیمانکاران و واحدهای صنعتی سراسر کشور می باشد.
